AMC iA4X125
AMC iA 4X125

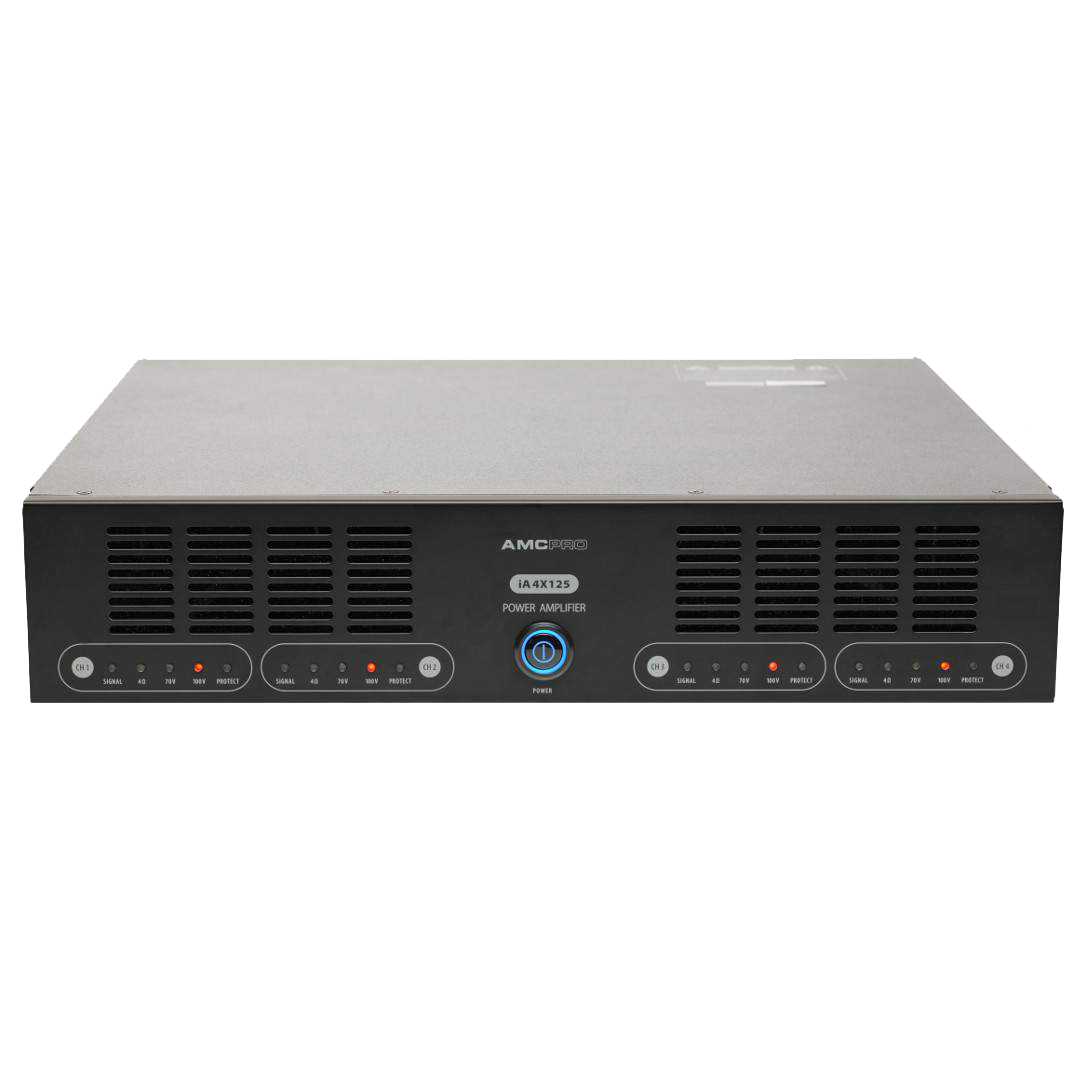

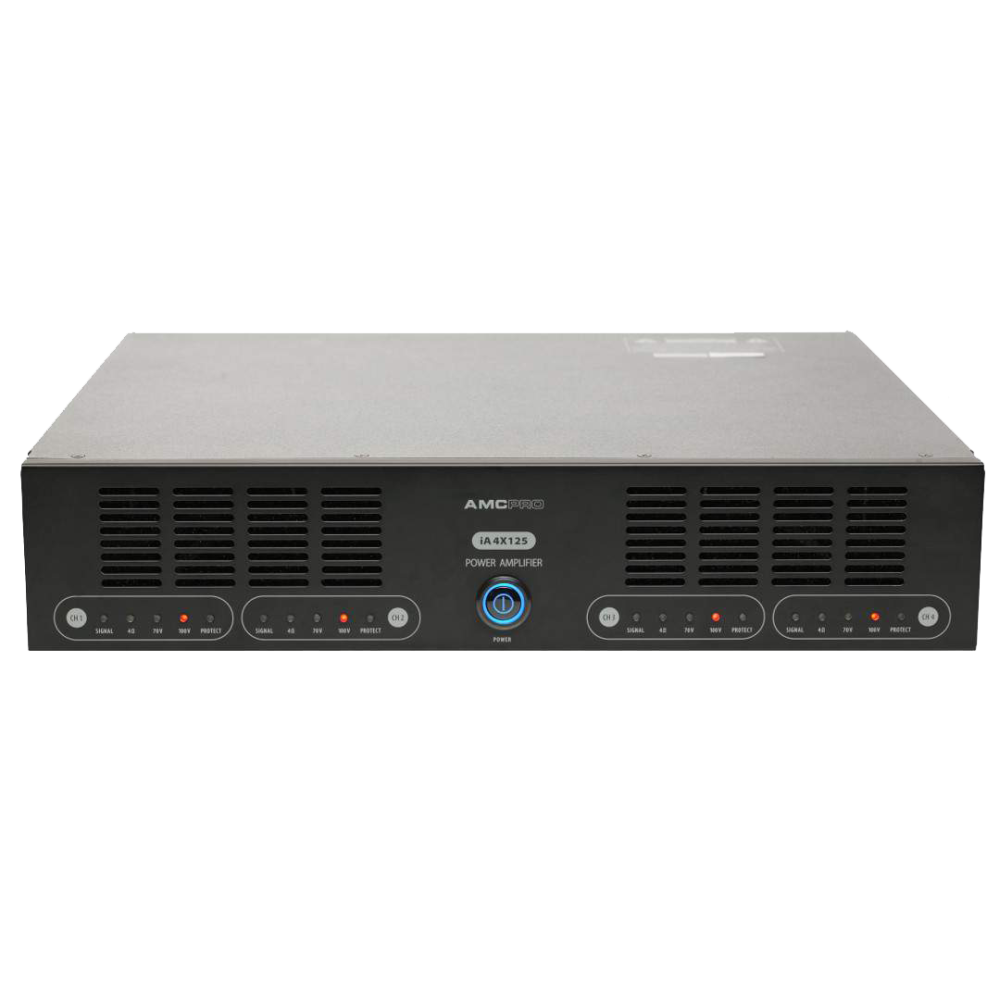

Der AMC iA 4X125 ist ein vierkanaliger 4x 125 W-Leistungs-Installationsverstärker für 100 V-, 70 V- und 4 Ohm-Soundsysteme. Schaltnetzteil, Phoenix-Ausgangsanschluss, Eingangsverstärkungsregler, Dual- oder Single-Eingangsmodus, Ausgangskonfigurationswähler sowie ein HP-Filter gehören zur Grundausstattung.
Der iA4X125 ist ohne Ausgangstransformator ausgelegt. Das lüfterbetriebene Kühlsystem und die Rackmontage sind für den Betrieb unter harten Bedingungen und erfordern nach der Installation nur eine minimale Wartung. Der AMC iAX125 wird vorrangig in mittleren und großen Beschallungs- oder Sprachevakuierungssystemen verwendet.
Produkteigenschaften:
- 4 x 125 Watt Installationsverstärker
- geeignet für nieder- und hochohmige Beschallungssysteme
- Schaltnetzteil
- Dual- oder Singel-Eingangsmode
- Hochpass-Filter in der Ausgangssektion
- Ausgangskonfigurationsschalter
- Lüftergekühlt
- 19"/2HE Metallgehäuse, 9,7 kg
Einzelhandel bis 200 m² plus vier Video-Displays
Fitness-Center mit 4 Zonen und Videotechnik
Restaurant mit Außenterrasse
Kirchbeschallung mit Videotechnik
.jpg)
Fitness-Center mit 4 Zonen und Videotechnik
Restaurant mit Außenterrasse
Kirchbeschallung mit Videotechnik
Technische Daten:
Typ: vierkanaliger Leistungs-Installationsverstärker
Leistung: 4x 125 Watt an 100V / 70V oder 4 Ohm Systemen
Audio Eingänge: 2x XLR (symetrisch)
Audio Ausgänge: Schraubklemmen (100V / 70V oder 4 Ohm)
Frequenzgang: 20Hz - 20kHz
Stromversorgung: 230 V AC 50 Hz
Maße (BxHxT): 432 x 88 x 425 mm (19´´/2HE)
Gewicht: 9,7 kg
Farbe: schwarz
Lieferumfang: A4X125, Netzkabel, Bedienungsanleitung
Garantie: 2 Jahre
Typ: vierkanaliger Leistungs-Installationsverstärker
Leistung: 4x 125 Watt an 100V / 70V oder 4 Ohm Systemen
Audio Eingänge: 2x XLR (symetrisch)
Audio Ausgänge: Schraubklemmen (100V / 70V oder 4 Ohm)
Frequenzgang: 20Hz - 20kHz
Stromversorgung: 230 V AC 50 Hz
Maße (BxHxT): 432 x 88 x 425 mm (19´´/2HE)
Gewicht: 9,7 kg
Farbe: schwarz
Lieferumfang: A4X125, Netzkabel, Bedienungsanleitung
Garantie: 2 Jahre
VOB/C‑konformer Ausschreibungstext nach DIN 18299 für den AMC iA4X125 4‑Kanal-Installationsverstärker (Art.-Nr. 10‑01‑101):
1. Allgemeines
Leistung: Lieferung, fachgerechte Montage, Verdrahtung (Netz & Lautsprecher) sowie Inbetriebnahme des AMC iA4X125 4‑Kanal Installationsverstärkers, einschließlich Prüf- und Abnahmeprotokoll.
2. Technische Anforderungen (nach VOB/C – ATV gemäß DIN 18299)
2.1 Gerätetyp & Leistung
- Vierkanaliger Class‑D‑Installationsverstärker, 4× 125 W Ausgangsleistung bei 4 Ω bzw. 100 V/70 V Systemen
- Schaltnetzteil mit lüfterbasierter Kühlung, konzipiert für dauerhafte Nutzung unter anspruchsvollen Bedingungen
2.2 Eingänge & Ausgänge
- Zwei symmetrische XLR-Audioeingänge mit Gain-Reglern, Dual- oder Single-Input-Modus
- Vier Lautsprecherausgänge über Phoenix-/Schraubklemmen für flexible Systemkonfiguration (z. B. 100 V, 70 V, niederohmig)
- Ausgangskonfigurationsschalter und Hochpass-Filter pro Kanal integriert
2.3 Audioqualität
- Frequenzgang: 20 Hz – 20 kHz
- THD: ≤ 0,1 %
- 2.4 Kühlung & Elektrik
- Gehäuseformat: 19″/2 HE, Abmessungen ca. 432 × 88 × 425 mm, Gewicht ca. 9,7 kg
- Versorgungsspannung: 230 V AC / 50 Hz; Schaltnetzteil – wartungsarm
2.5 Schutzfunktionen
- Aktiv gekühltes Lüftersystem mit temperatursteuerung
- Schutz gegen Kurzschluss, Überlast und hohe Temperaturen
2.6 Dokumentation
- Benutzer- und Installationshandbuch, Anschlussdiagramm, technische Datenblätter
- CE-Kennzeichnung und Konformitätserklärung in Papier und digital
3. Eigenschaften & Klassifizierung
- Gerätetyp: 4-Kanal‑Installationsverstärker mit 4×125 W (100 V/70 V/4 Ω)
- Hersteller: TRIUS/AMC, Modell iA4X125, Art.-Nr. 10‑01‑101
- Garantie: mindestens 24 Monate inkl. Ersatzteil- und Servicedokumentation gemäß VOB/C
4. Durchführung, Prüfung & Abnahme
- Montage gemäß Herstellerangaben im 19″-Rack
- Anschluss aller Ein- und Ausgänge (XLR, Phoenix), Netzanschluss
- Inbetriebnahme mit Funktionsprüfung: Ausgangsleistung, Filter- und Moduswahl, Schutzfunktionen, Lüfterbetrieb
- Erstellung eines Abnahmeprotokolls mit Messwerten und Funktionstest gemäß VOB/C
5. Gewährleistung
- 24 Monate Gewährleistung inkl. Ersatzteilversorgung, Service-Dokumentation und CE-Konformitätserklärung
6. Integration ins Leistungsverzeichnis / GAEB
- Positionsbezeichnung: AMC iA4X125 4‑Kanal‑Installationsverstärker
- Mengeneinheit: Stück
- Leistung: Lieferung, Montage, Verkabelung, Inbetriebnahme, Dokumentation
- Technischer Hinweis: Entspricht Ziffer 2 – technische Spezifikation
- GAEB D81 Beispiel: 01234 IA4X125 ST 1,00
Ausschreibungstext nach VOB/C oder DIN 18299?
- DIN 18299 hilft dir dabei, zu definieren, wie du die Leistung beschreibst – also die allgemeine Regel, wie z. B. Nebenleistungen, Maßeinheiten, Formate etc. in der Ausschreibung zu behandeln sind.
- VOB/C (bzw. die zugehörige ATV – Allgemeine Technische Vertragsbedingungen) gibt dir vor, was inhaltlich enthalten sein muss, z. B. technische Anforderungen an Montage, Prüfungen, Ausführung.
Kurz gesagt:
- DIN 18299 regelt das Wie der Ausschreibung allgemein
- VOB/C (bzw. zugehörige ATV) regelt das Was – also konkrete technische Inhalte
