Josawa EXT60IR-18G
Josawa EXT60IR-18G
Der EXT60IR-18G ist ein preiswertes CAT-Extender-Kit für HDMI 2.0- und IR-Signale. Das Kit verarbeitet 4K / UHD-Video bei 60 Hz mit 4:4:4-Farbunterabtastung sowie HDMI-Datenraten von bis zu 18 Gbit/s. Darüber hinaus ist es HDCP 2.2 kompatibel und unterstützt HDR.
Die Reichweite von bis zu 70 m bei einer Auflösung von 4K (60Hz, 4:4:4) oder Full-HD (1080p) wird über ein einziges CAT5e / 6-Kabel ermöglicht. Bei Verwendung einer 1.080p-Senke wird das Videosignal automatisch entsprechend herunterskaliert. Das Set beinhaltet einen IR-Sender und IR-Empfänger, der bidirektional angeschlossen werden kann.
Der EXT60IR-18G ist ein preiswertes CAT-Extender-Kit für HDMI 2.0- und IR-Signale. Das Kit verarbeitet 4K / UHD-Video bei 60 Hz mit 4:4:4-Farbunterabtastung sowie HDMI-Datenraten von bis zu 18 Gbit/s. Darüber hinaus ist es HDCP 2.2 kompatibel und unterstützt HDR.
Die Reichweite von bis zu 70 m bei einer Auflösung von 4K (60Hz, 4:4:4) oder Full-HD (1080p) wird über ein einziges CAT5e / 6-Kabel ermöglicht. Bei Verwendung einer 1.080p-Senke wird das Videosignal automatisch entsprechend herunterskaliert. Das Set beinhaltet einen IR-Sender und IR-Empfänger, der bidirektional angeschlossen werden kann.
Produkteigenschaften

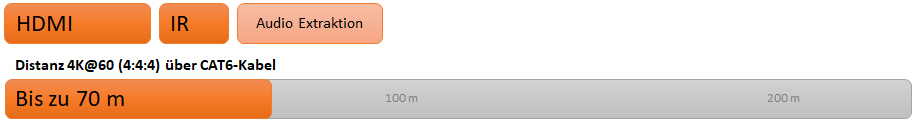

- Reichweite: 70 m
- 18GB/s (4k-fähig)
- HDMI Loop-Through
- Übertragung von IR Signalen
- Unterstützt HDMI 2.0, bis zu 4K@60Hz 4:4:4, HDR, 18Gbit/s und HDCP 2.2
- Verlängert 4K- oder 1080p-HDMI-Signale bis zu 70 m über eine einzige CAT6-Leitung
- Bidirektionaler IR-Durchgang
- Unterstützt das Herunterskalieren der Videoauflösung, 4K-Eingang kann automatisch auf 1080p-Ausgang am Empfänger herunterskaliert werden, um die Kompatibilität mit älteren 1080p-Anzeigegeräten zu gewährleisten
- Bietet visuelle verlustfreie Komprimierung ohne Latenz
- EDID Pass-Through

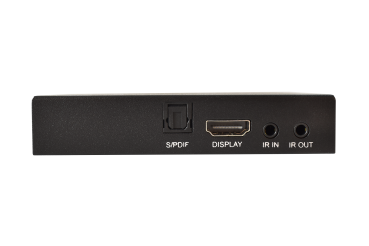

- SPDIF Audioausgang
- Kompaktes Design, einfach zu installieren und einfach zu bedienen
- 7 Jahre Garantie!
4-Zonen AV-System
AV-Technik für Gaststätte mit Kegelbahn
AV-Technik für ein Kosmetikstudio
Bibliothek mit 2 AV-Zonen
Video-Extender mit IR-Steuerung
AV-Technik für Gaststätte mit Kegelbahn
AV-Technik für ein Kosmetikstudio
Bibliothek mit 2 AV-Zonen
Video-Extender mit IR-Steuerung

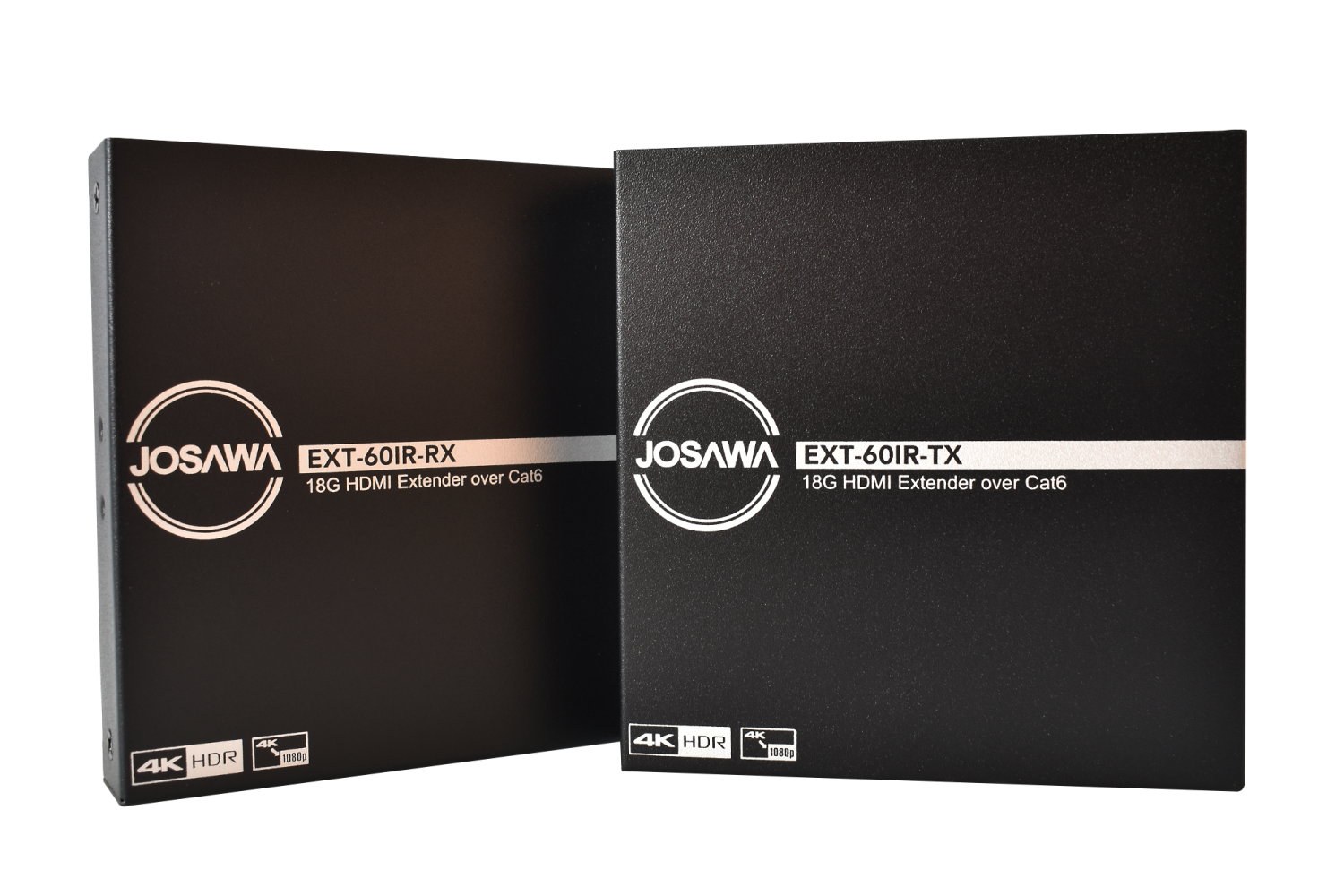

- 1x Transmitter (Tx)

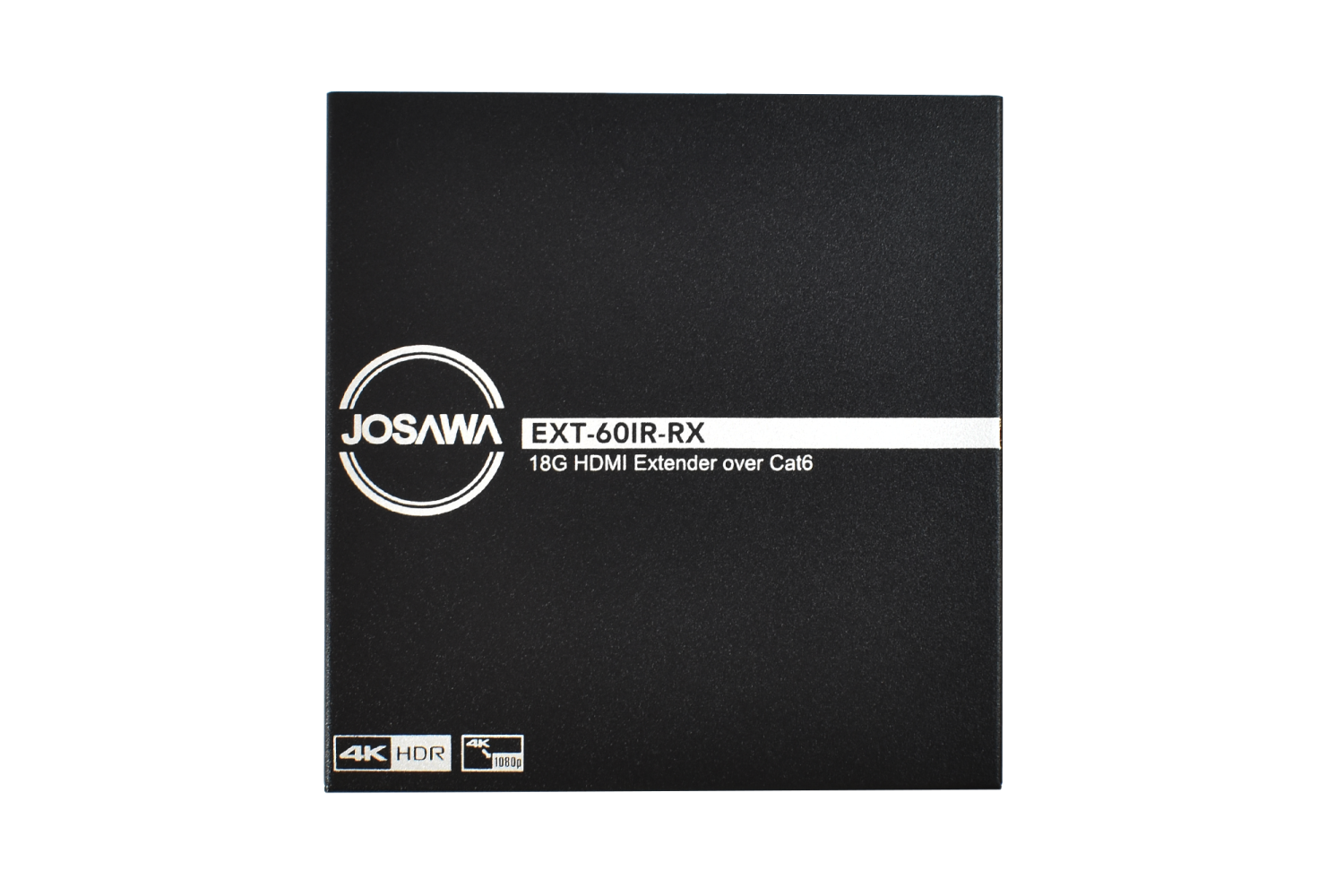

- 1 x Receiver (Rx)

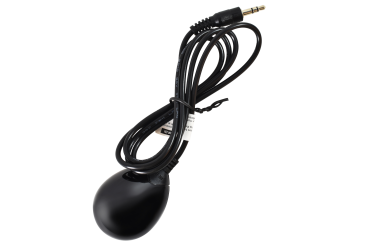

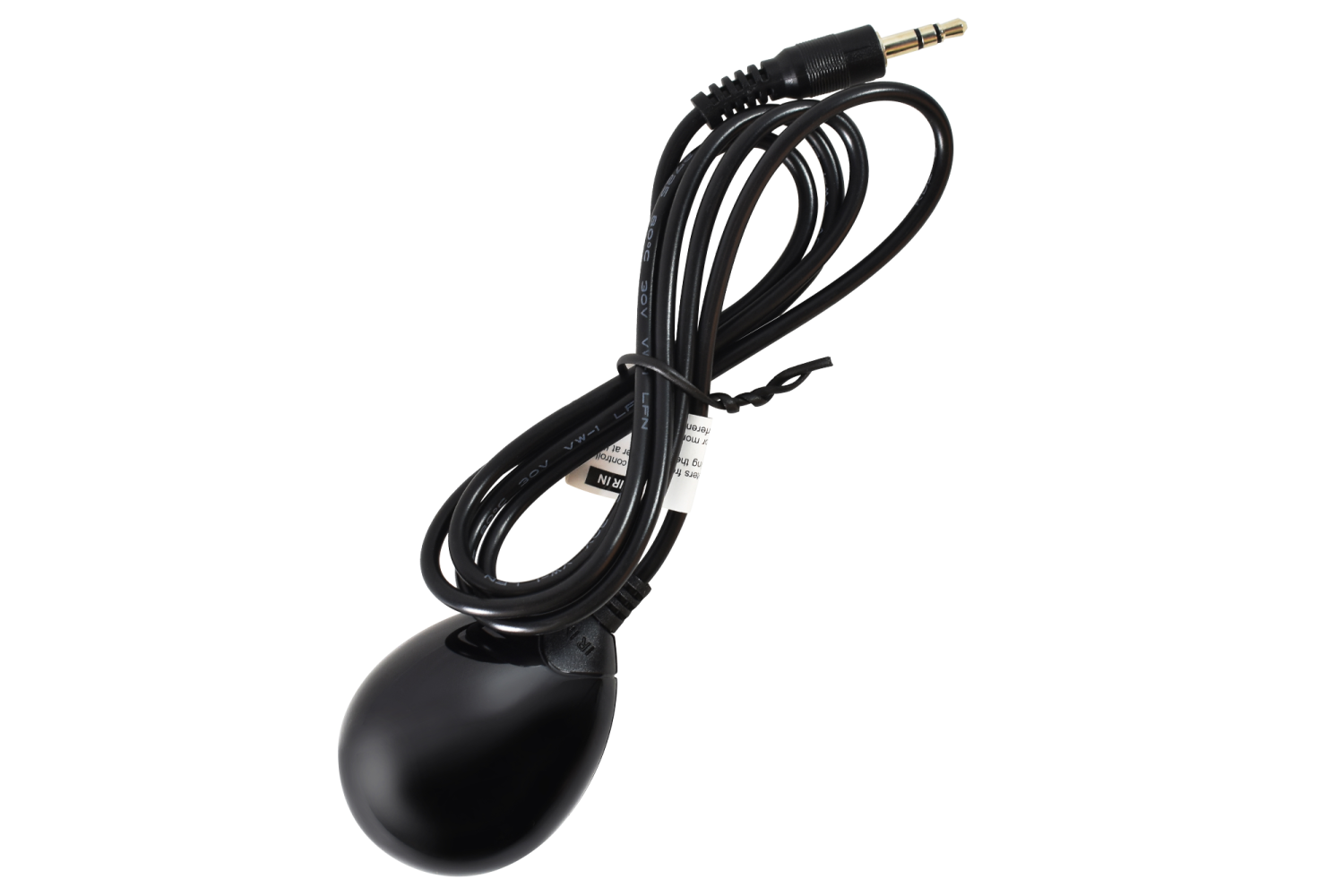

- 1x IR-Receiver

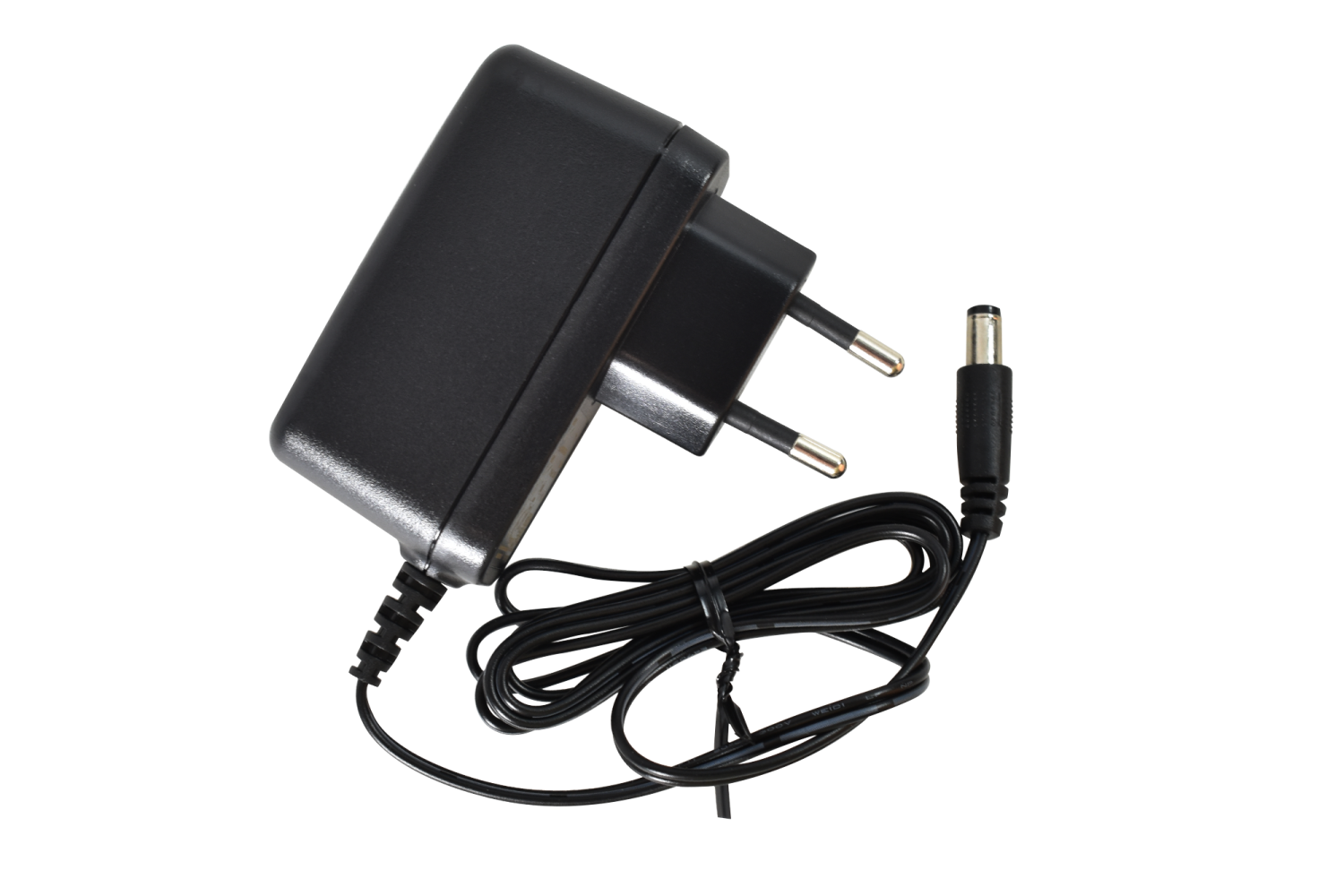

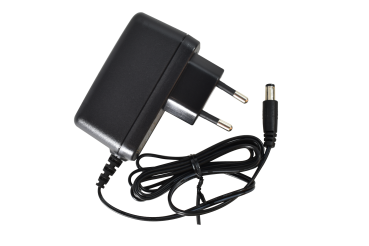

- 1x Power Adapter (12 V DC, 1 A)
- 1x IR-Emitter
- 2x Velcro-Tape
Was ist das EXT60IR-Set?
Es ist ein kostengünstiger HDMI-Extender über CAT-Kabel.
Wie weit kann ich das HDMI-Signal verlängern?
Für 1080p- und 4K-Signal beträgt die max. Distanz 70 m
Welches CAT-Kabel muss verwendet werden?
CAT6 oder höher wird empfohlen.
Wird sowohl am Sender als auch am Empfänger Strom benötigt?
Nein, der Sender ist die einzige Einheit, die mit Strom versorgt werden muss.
Welche Steuerungsmöglichkeiten gibt es?
Das Gerät unterstützt IR-Steuerung.
Es ist ein kostengünstiger HDMI-Extender über CAT-Kabel.
Wie weit kann ich das HDMI-Signal verlängern?
Für 1080p- und 4K-Signal beträgt die max. Distanz 70 m
Welches CAT-Kabel muss verwendet werden?
CAT6 oder höher wird empfohlen.
Wird sowohl am Sender als auch am Empfänger Strom benötigt?
Nein, der Sender ist die einzige Einheit, die mit Strom versorgt werden muss.
Welche Steuerungsmöglichkeiten gibt es?
Das Gerät unterstützt IR-Steuerung.
Technische Daten
Typ: 18Gb/s Cat-Extender Kit

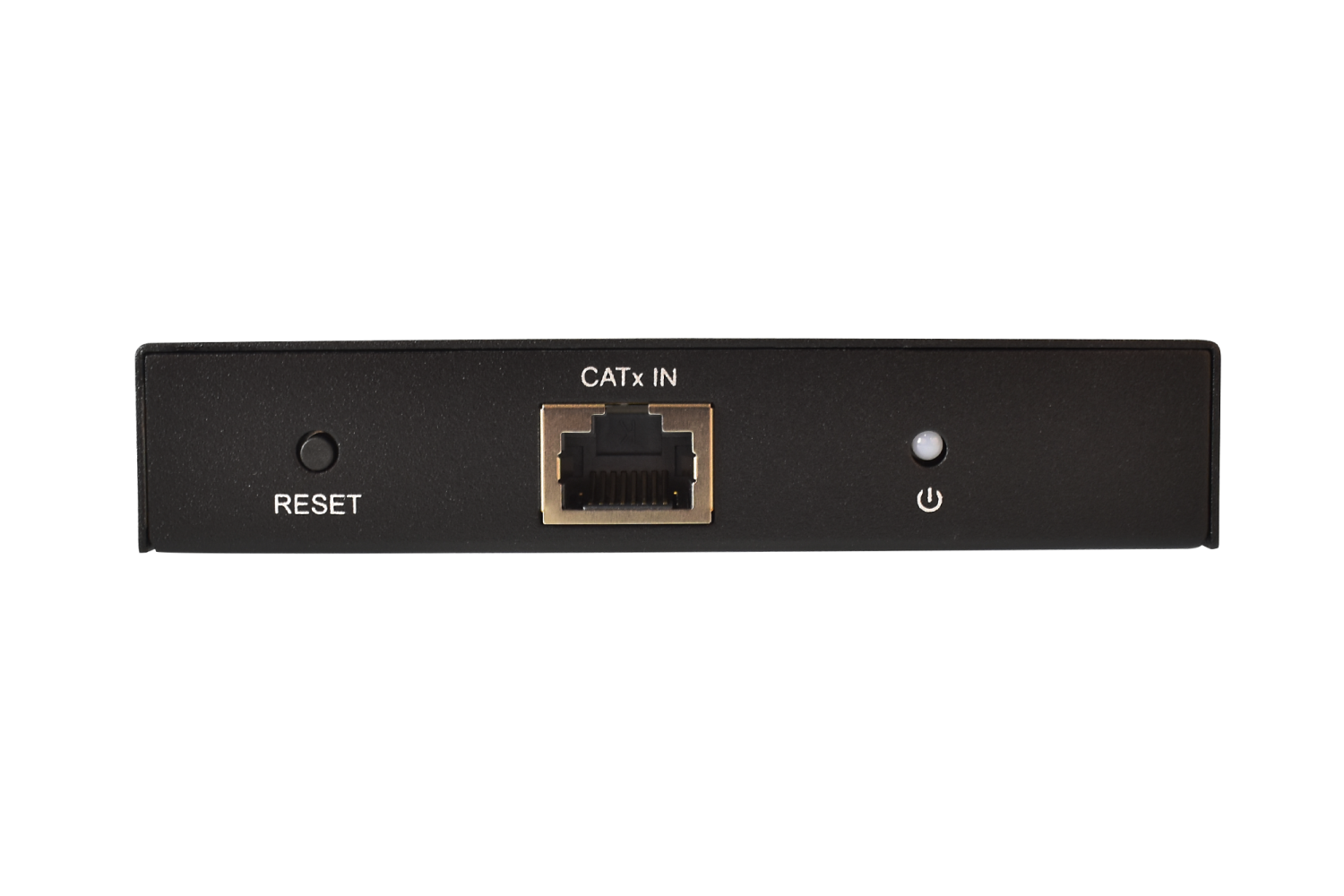

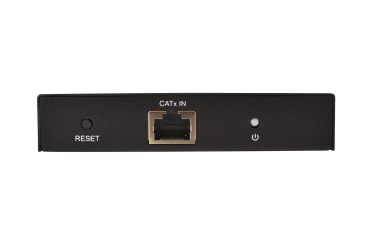

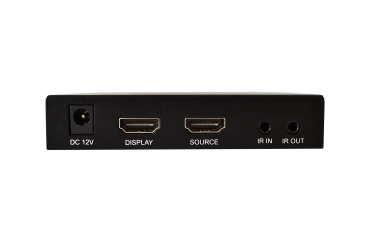

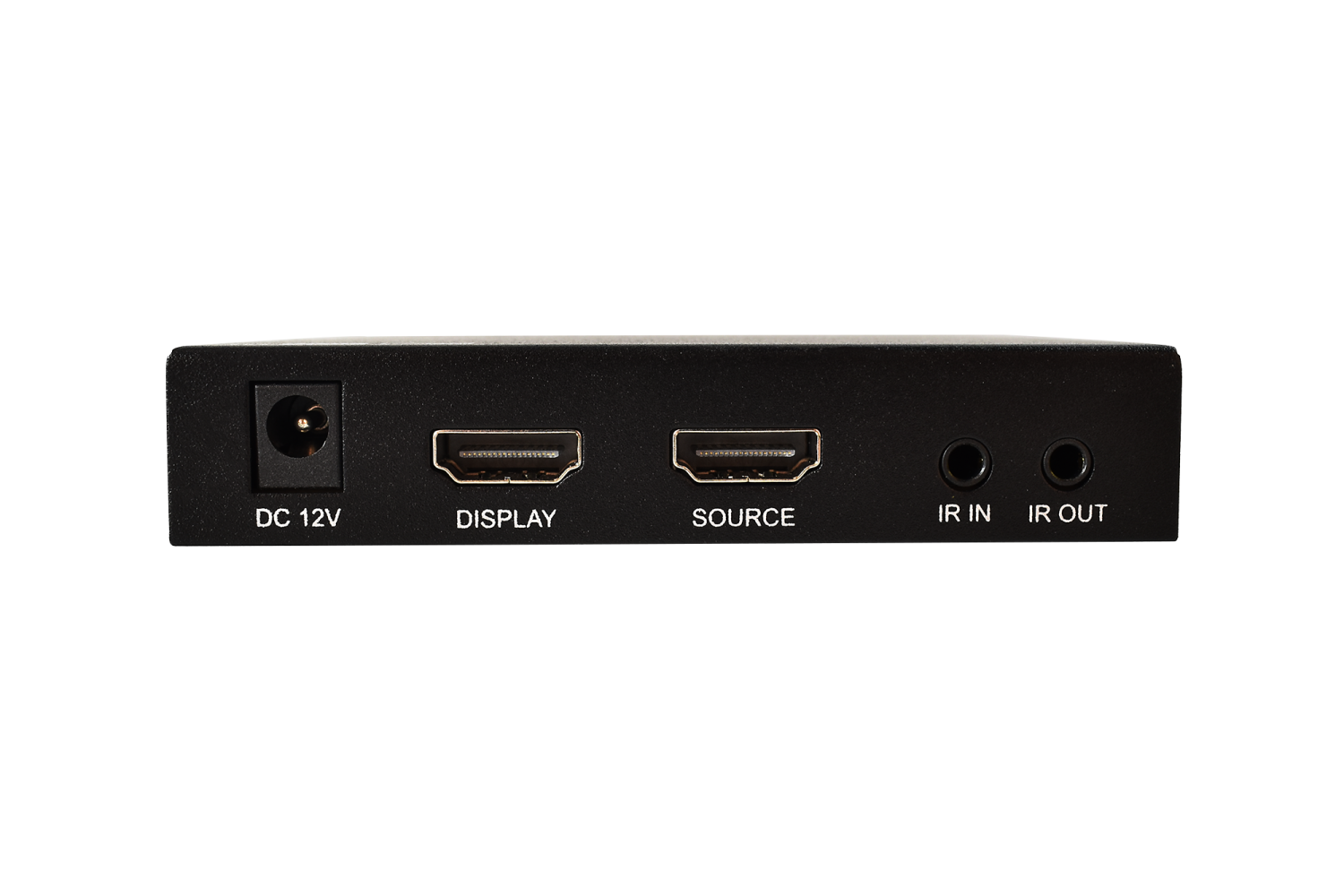

Eingänge: Sender - 1x HDMI, DC-Spannungsversorgung, IR-In, Empfänger- RJ45, IR-In

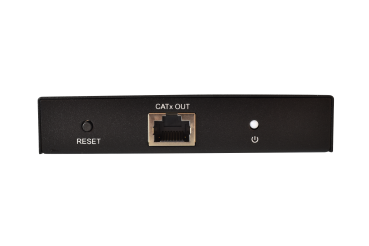

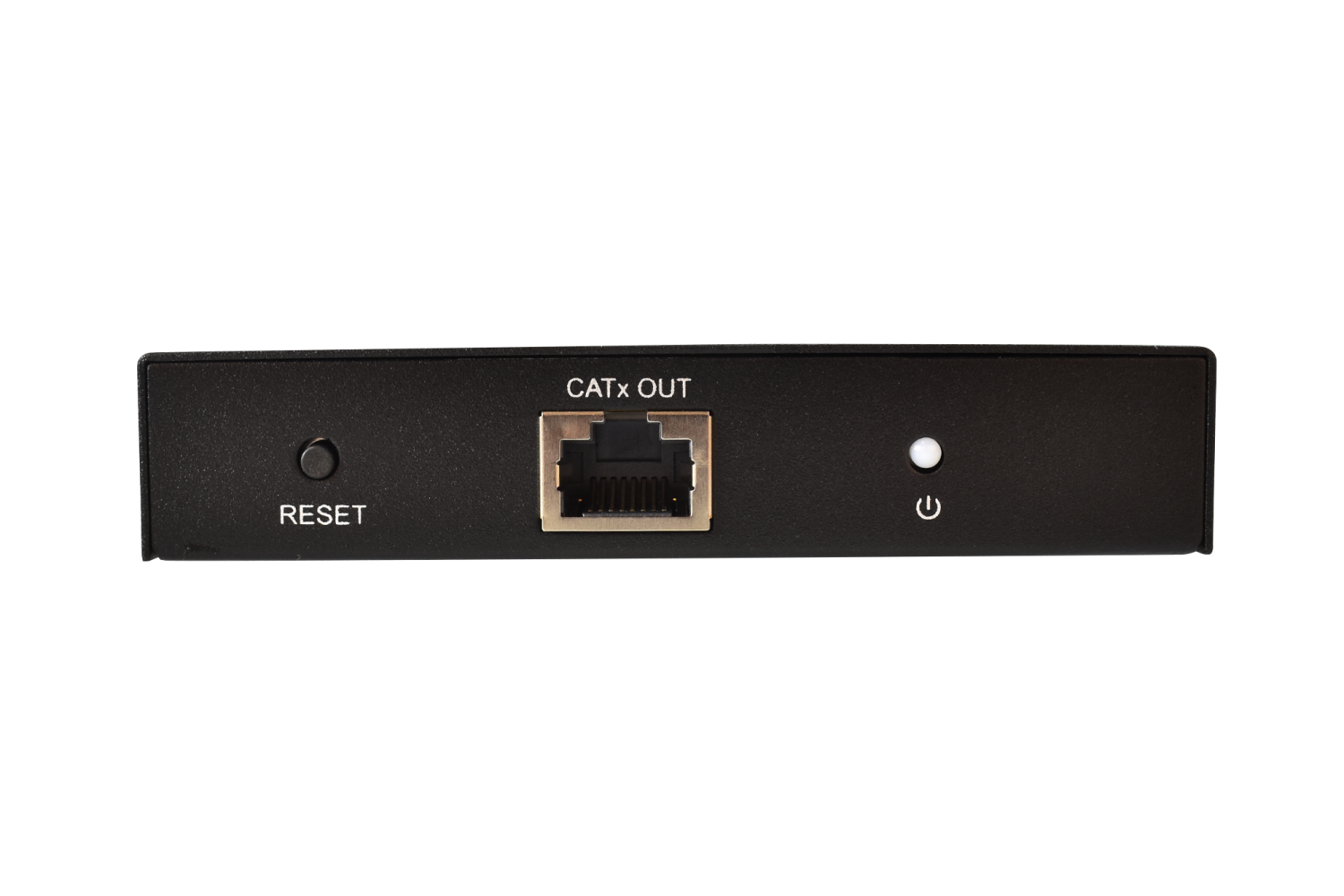

Ausgänge: Sender - 1x HDMI Loop-Through, RJ45, IR-Out

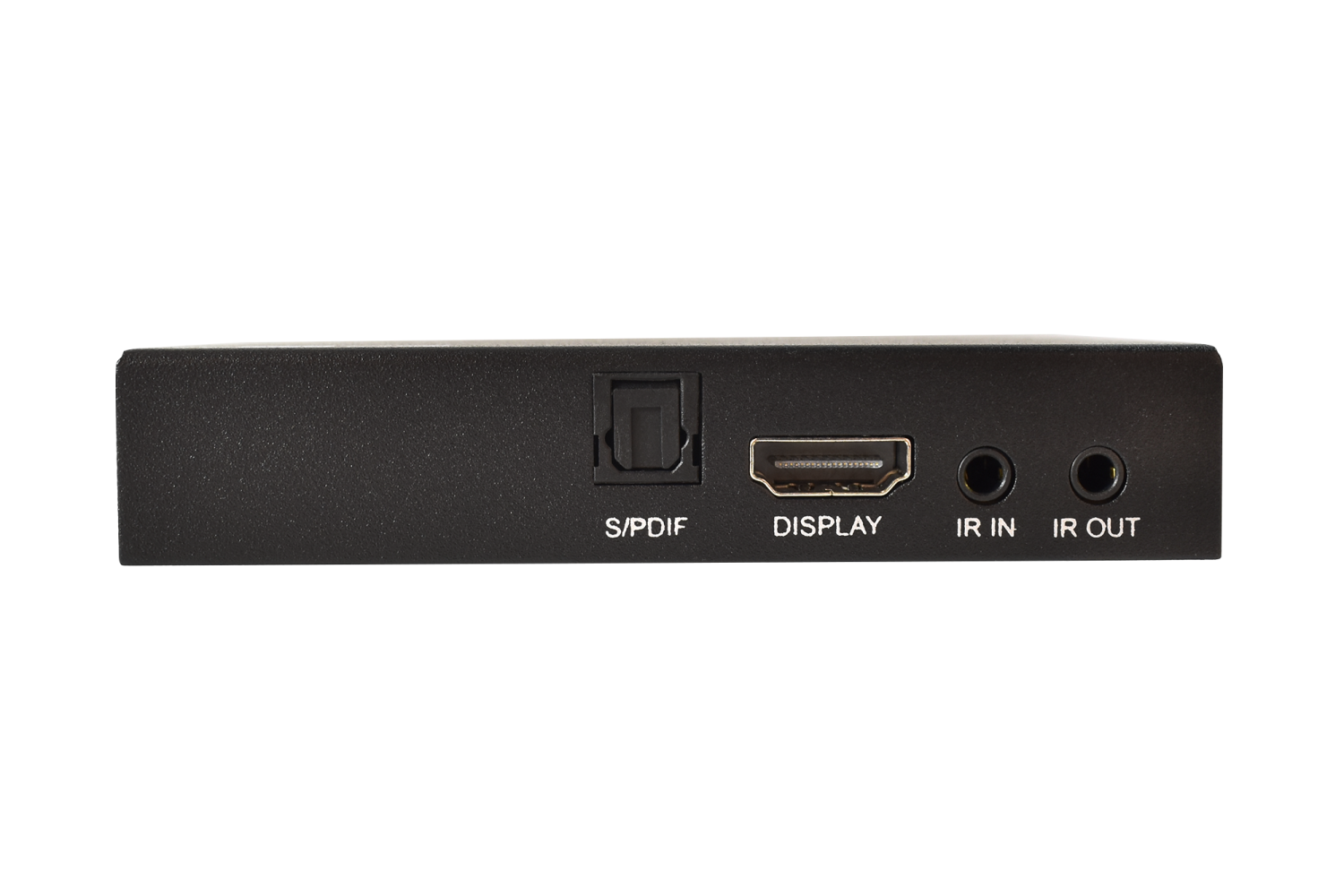

Empfänger: 1x HDMI, IR-Out
Unterstützte Auflösung: bis 4K@60Hz 4:4:4
Reichweite: 70 m (4k oder 1080p)
Leistungsaufnahme: ca. 4,0 Watt
Maße: 80 x 80 x 17 mm (Sender & Empfänger)
Farbe: schwarz
Lieferumfang: 1x Sender, 1x Empfänger, IR-Sender, IR-Empfänger, 2x Klettband, Bedienungsanleitung, Netzteil
Gewicht: 0,07 kg (je)
Besonderheiten: Downscaling von 4k Signalen auf eine Auflösung von 1080p
Garantie: 7 Jahre
Typ: 18Gb/s Cat-Extender Kit
Eingänge: Sender - 1x HDMI, DC-Spannungsversorgung, IR-In, Empfänger- RJ45, IR-In
Ausgänge: Sender - 1x HDMI Loop-Through, RJ45, IR-Out
Empfänger: 1x HDMI, IR-Out
Unterstützte Auflösung: bis 4K@60Hz 4:4:4
Reichweite: 70 m (4k oder 1080p)
Leistungsaufnahme: ca. 4,0 Watt
Maße: 80 x 80 x 17 mm (Sender & Empfänger)
Farbe: schwarz
Lieferumfang: 1x Sender, 1x Empfänger, IR-Sender, IR-Empfänger, 2x Klettband, Bedienungsanleitung, Netzteil
Gewicht: 0,07 kg (je)
Besonderheiten: Downscaling von 4k Signalen auf eine Auflösung von 1080p
Garantie: 7 Jahre
VOB/C- und DIN 18299-konformer Ausschreibungstext bfürJosawa EXT60IR‑18G:
Leistungsbeschreibung
Lieferung und Montage eines HDMI‑Extender‑Sets Josawa EXT60IR‑18G, bestehend aus Transmitter (Sender) und Receiver (Empfänger) zur verlustfreien Übertragung von HDMI‑ und IR‑Signalen über CAT‑Kabel.
1. Technische Anforderungen
- Signalübertragung:
- HDMI 2.0‑Signal bis 18 Gbit/s, Full‑HDR, HDCP 2.2-kompatibel, unterstützt 4K @60 Hz 4:4:4 und 1080p
- Bidirektionale IR‑Signalweiterleitung zwischen Quelle und Display
- Visuell verlustfreie Kompression ohne wahrnehmbare Latenz
- Automatische Downskaling‑Funktion von 4K auf 1080p, wenn am Receiver nur Full‑HD‑Display angeschlossen ist
- Übertragungsreichweite: Bis zu 70 m über ein CAT5e/CAT6‑Kabel bei 4K (60 Hz 4:4:4) und Full‑HD
- EDID/Loop‑Through/AUDIO:
- HDMI‑Loop‑Through am Transmitter für lokale Anzeige
- EDID‑Pass‑Through zur sicheren Signalübergabe
- SPDIF‑Audioausgang am Receiver
- Stromversorgung: Nur der Sender benötigt Stromversorgung (12 V DC, 1 A); Receiver wird via PoC versorgt
- Abmessungen & Gewicht: Sender und Empfänger: je 80 × 80 × 17 mm, Gewicht ca. 0,07 kg
- Garantie: 7 Jahre Herstellergarantie
2. Lieferumfang
1× Extender‑Transmitter (Sender) inkl. HDMI‑Loop‑Through
1× Extender‑Receiver (Empfänger)
1× IR‑Emitter (Sender)
1× IR‑Receiver
1× Netzteil (12 V / 1 A) für den Sender
2× Klett‑Bänder zur Befestigung
Bedienungsanleitung und technische Dokumentation
3. Einbau- und Installationsbedingungen
- Verkabelung mit CAT5e oder CAT6‑Kabeln zulässig, bis max. 70 m
- HDMI‑Quelle an den Sender anschließen, optional Display über Loop‑Through
- Netzteil an Sender anschließen; Receiver wird über PoC gespeist
- HDMI‑Kabel vom Receiver zu Ziel‑Display legen
- IR‑Emitter/Receiver bidirektional entsprechend Bedienungsanleitung anschließen
4. Prüfungen und Abnahmen
- Sichtkontrolle: form- und fachgerechte Montage, Zugentlastung, Kabelführung
- Funktionstests:
- Übertragung von 4K‑ und Full‑HD‑Video
- Automatisches Downscaling (4K→1080p)
- IR‑Funktionsprüfung in beide Richtungen
- HDMI‑Loop‑Through sowie SPDIF‑Audioausgabe
- Protokollierung gemäß § 4 Abs. 2 VOB/C
5. Dokumentation
- Technisches Datenblatt mit Leistungsdaten
- Anschluss‑ und Verdrahtungspläne
- Bedienungsanleitung (Print oder digital)
- Abnahmeprotokoll als Bestandteil der Vergabeunterlagen
6. Ausführungs- und Produkthinweise
- CE‑Konformität aller Komponenten vorausgesetzt
- Verwendung empfohlener CAT‑Kabeltypen (CAT5e/CAT6) beachten
- Netzteilleistung von 12 V/1 A am Sender einhalten
- PoC‑Funktion nutzen, separate Spannungsversorgung des Receivers entfällt
