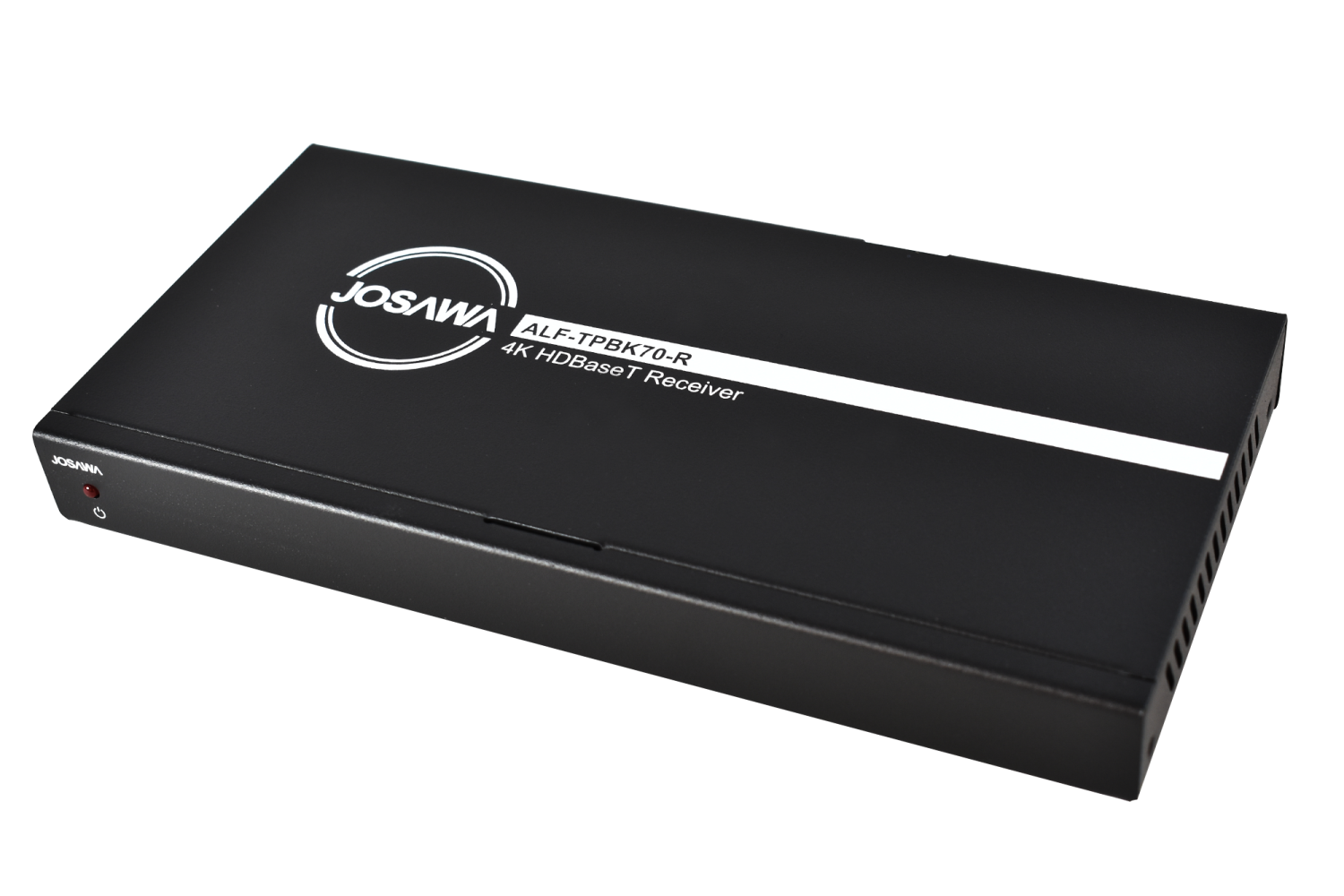

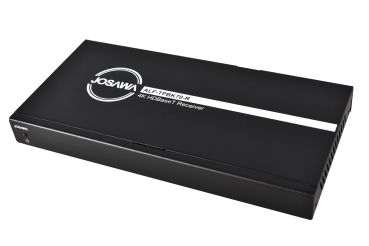

Josawa TPBK70-R
Josawa TPBK70-R
Der TPBK70-R ist ein HDBaseT-Receiver im kompakten Gehäuseformat. Mit Hilfe HDBaseT-Technologie werden hochauflösende 1.080p / 4K-Signale vom Sender über ein CAT5e/CAT6a-Kabel in einer Entfernung von bis zu 70 m / 40 m an den Empfänger übertragen.
Darüber hinaus unterstützt der Empfänger die bidirektionale Übertragung von RS232 und IR-Signalen, sowie die PoH-Funktion zum Sender – bei Nutzung des dazu passenden Transmitters TPUHD70-T. Ein Audio De-Embedder steht ebenso zur Verfügung, wie ein zusätzlicher HDMI Eingang für eine weitere Quelle. Dabei erfolgt die Umschaltung zwischen dem HDBaseT und dem HDMI Signal automatisch.
Der TPBK70-R ist ein HDBaseT-Receiver im kompakten Gehäuseformat. Mit Hilfe HDBaseT-Technologie werden hochauflösende 1.080p / 4K-Signale vom Sender über ein CAT5e/CAT6a-Kabel in einer Entfernung von bis zu 70 m / 40 m an den Empfänger übertragen.
Darüber hinaus unterstützt der Empfänger die bidirektionale Übertragung von RS232 und IR-Signalen, sowie die PoH-Funktion zum Sender – bei Nutzung des dazu passenden Transmitters TPUHD70-T. Ein Audio De-Embedder steht ebenso zur Verfügung, wie ein zusätzlicher HDMI Eingang für eine weitere Quelle. Dabei erfolgt die Umschaltung zwischen dem HDBaseT und dem HDMI Signal automatisch.
Produkteigenschaft
- HDBaseT konformer Empfänger
- zusätzlicher HDMI Eingang
- Automatik Umschaltung (HDBaseT - HDMI)
- RS232 Weiterleitung
- Kompatibel mit HDMI 2.0b, HDCP 2.2 und DisplayPort 1.2a
- Der HDMI-Eingang unterstützt eine Videobandbreite von 18 Gbit/s,
- Automatisches Umschalten zwischen HDBT-Eingang und lokalem HDMI-Eingang
- Videoauflösung bis zu 4K2K@50/60Hz 4:4:4
- Der HDBaseT-Ausgang kann die Videoübertragungsdistanz auf bis zu 70 m für 1080P bei 60 oder 40 m für 4K bei 60 über ein einziges CAT6/6a/7-Kabel erweitern
- Unterstützt 3D, HDR10
- HDMI-Audioformate unterstützen LPCM, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
- Unterstützt PoE-Funktion (nur Empfänger zu Sender)
- 7 Jahre Garantie!
AV-Wandeinbau-Extender-Kit
Boutique bis 150 m² - Beschallung plus Display
Boutique bis 150 m² - Beschallung plus Display
Was ist ein TPBK70-R?
Es ist ein HDBaseT-Empfänger.
Was ist die maximale Auflösung, die das Gerät unterstützt?
4K2K bei 50/60 Hz 4:4:4
Welche Entfernung ist die maximale Entfernung, über die ich ein 4K-Signal an den Empfänger senden kann?
40 m über CAT6 und eine höhere Version
Welche HDMI-Audioformate werden unterstützt?
LPCM, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio und DSD.
Wie wird das Audio de-embedded?
Über den analogen Audioausgang Phoenix Connector Port.
Es ist ein HDBaseT-Empfänger.
Was ist die maximale Auflösung, die das Gerät unterstützt?
4K2K bei 50/60 Hz 4:4:4
Welche Entfernung ist die maximale Entfernung, über die ich ein 4K-Signal an den Empfänger senden kann?
40 m über CAT6 und eine höhere Version
Welche HDMI-Audioformate werden unterstützt?
LPCM, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio und DSD.
Wie wird das Audio de-embedded?
Über den analogen Audioausgang Phoenix Connector Port.
Technische Daten:
Typ: HDBaseT Empfänger mit bis zu 70m Reichweite

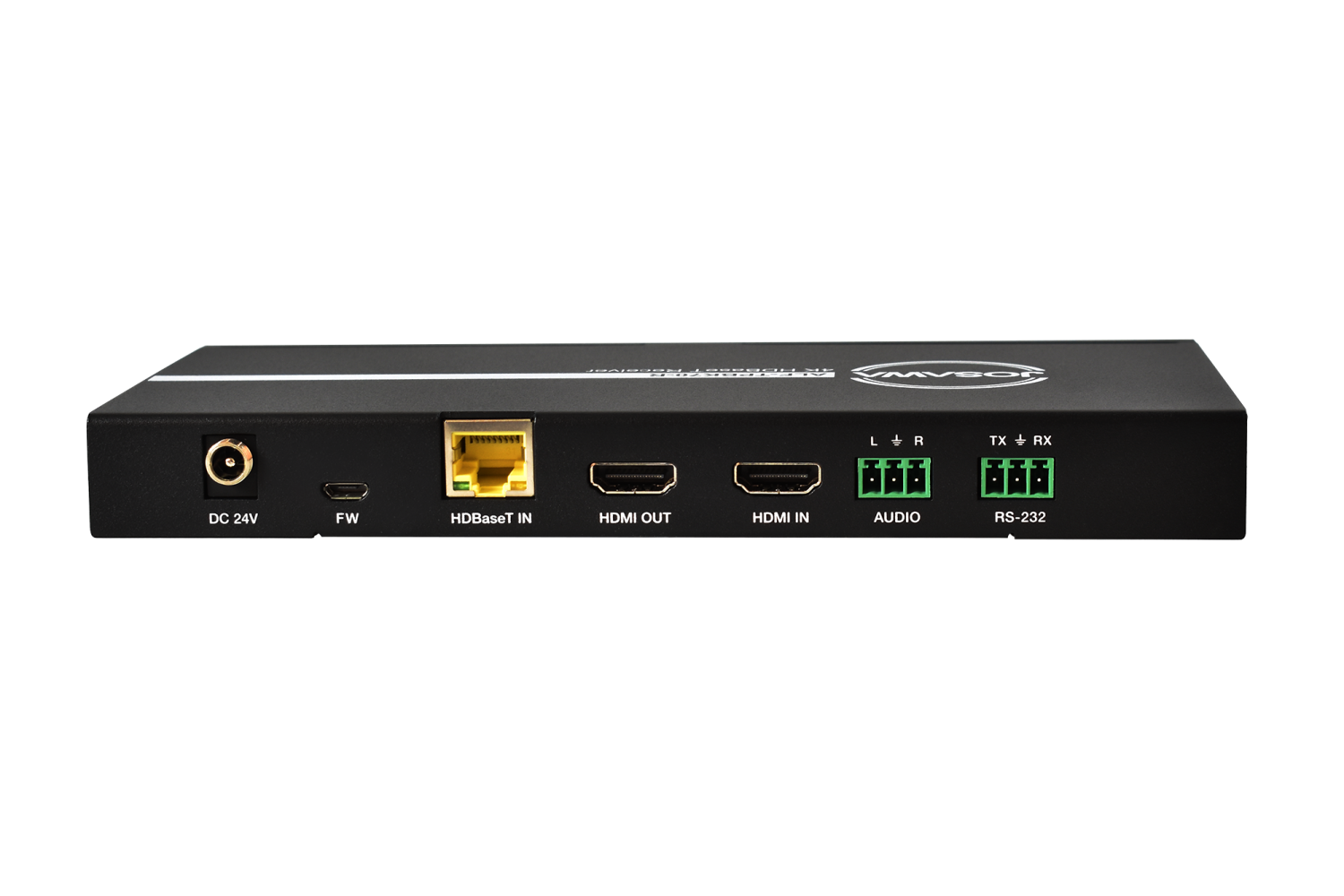

Anschlüsse: 1x HDBaseT in, 1x HDMI-In, 1x HDMI out, Audio L/R, 1x RS232, Stromversorgung
Unterstützte Auflösung: 4K 4.096 x 2.160 @ 60Hz bei einer Übertragungslänge bis 40 m, 1.920 × 1.080 @ 60Hz bei einer Übertragungslänge bis 70 m
Leistungsaufnahme: max. 15 Watt
Abmessungen: 200 x 100 x 23 mm
Farbe: schwarz
Lieferumfang: TPBK70-R, 2x Montagewinkel, 4x Kunststoff-Füße, 1x 3-pin Phoenix Connector, Netzadapter, Bedienungsanleitung
Gewicht: 0,2 kg
Besonderheit: PoH-Funktion zum Sender, zusätzlicher HDMI Eingang
Garantie: 7 Jahre
Typ: HDBaseT Empfänger mit bis zu 70m Reichweite
Anschlüsse: 1x HDBaseT in, 1x HDMI-In, 1x HDMI out, Audio L/R, 1x RS232, Stromversorgung
Unterstützte Auflösung: 4K 4.096 x 2.160 @ 60Hz bei einer Übertragungslänge bis 40 m, 1.920 × 1.080 @ 60Hz bei einer Übertragungslänge bis 70 m
Leistungsaufnahme: max. 15 Watt
Abmessungen: 200 x 100 x 23 mm
Farbe: schwarz
Lieferumfang: TPBK70-R, 2x Montagewinkel, 4x Kunststoff-Füße, 1x 3-pin Phoenix Connector, Netzadapter, Bedienungsanleitung
Gewicht: 0,2 kg
Besonderheit: PoH-Funktion zum Sender, zusätzlicher HDMI Eingang
Garantie: 7 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für Josawa TPBK70-R HDBaseT-Empfänger:
Leistungsbeschreibung
Position: Lieferung und Montage eines HDBaseT-Empfängers Josawa TPBK70-R zur verlustfreien Übertragung von HDMI-, RS232- und IR-Signalen über CAT-Kabel.
1. Technische Anforderungen
- Signalübertragung:
- Empfang von HDMI-, RS232- und IR-Signalen über ein CAT5e/CAT6a-Kabel
- Unterstützt Auflösungen bis zu 4K2K@50/60Hz 4:4:4 bei 40 m und 1080p@60Hz bei 70 m
- HDBaseT-konform, HDCP 2.2-kompatibel
- Unterstützt bidirektionale RS232- und IR-Signalweiterleitung
- Power over HDBaseT (PoH) – Versorgung des Senders über das CAT-Kabel, sofern dieser PoH unterstützt
- Anschlüsse:
- HDBaseT-Eingang (RJ45)
- HDMI-Ausgang
- HDMI-Eingang (zusätzliche Quelle)
- Audioausgang (L/R)
- RS232 (DB9)
- DC-Eingang (24 V DC, 1,25 A) – nur erforderlich, wenn kein PoH verwendet wird
- Automatische Umschaltung: Automatisches Umschalten zwischen HDBaseT-Eingang und lokalem HDMI-Eingang
- Kompatibilität:
- Kompatibel mit HDMI 2.0b, HDCP 2.2 und DisplayPort 1.2a
- Unterstützt 3D und HDR10
- Audioformate: Unterstützt LPCM, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio und DSD
- Bauform: Kompakte Bauform für einfache Integration in AV-Systeme

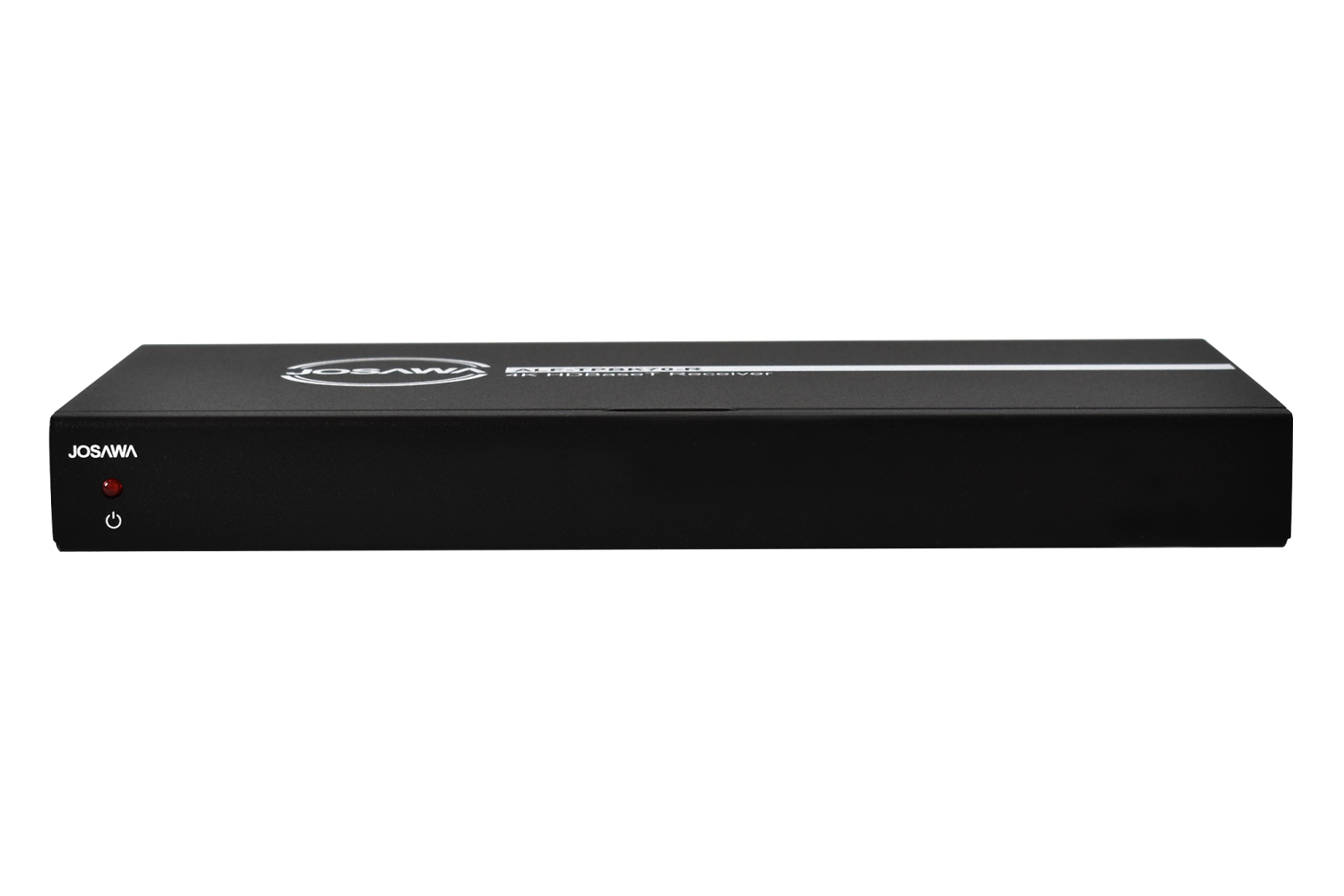

- LED-Indikatoren:
- Power-LED
- HDBaseT-Link-Status-LED
- HDCP-Indikator-LED
- Garantie: 7 Jahre Herstellergarantie
2. Lieferumfang
1× Josawa TPBK70-R HDBaseT-Empfänger
2× Montagewinkel mit Schrauben
1× 3-Pin Phoenix-Stecker
1× Netzadapter (24 V DC, 1,25 A)
1× Bedienungsanleitung
3. Einbau- und Installationsbedingungen
- Verkabelung mit CAT5e oder CAT6a Kabeln gemäß Herstellerangaben
- Anschluss des HDBaseT-Ausgangs des Senders an den HDBaseT-Eingang des Empfängers über das CAT-Kabel
- Anschluss des HDMI-Ausgangs des Empfängers an das Ziel-Display
- Anschluss des HDMI-Eingangs des Empfängers an eine zusätzliche Quelle
- Anschluss des Audioausgangs des Empfängers an das Audiosystem
- Anschluss des RS232-Steuerungssignals gemäß den technischen Spezifikationen
- Sicherstellung der ordnungsgemäßen Stromversorgung des Empfängers und Senders
4. Prüfungen und Abnahmen
- Sichtkontrolle: Überprüfung der ordnungsgemäßen Montage und Verkabelung
- Funktionstest: Sicherstellung der Signalübertragung in den angegebenen Auflösungen und Entfernungen
- Dokumentation: Erstellung eines Prüfberichts gemäß VOB/C §4 Abs. 2
5. Dokumentation
- Technisches Datenblatt mit Leistungsdaten
- Anschluss- und Verdrahtungspläne
- Bedienungsanleitung
- Prüfprotokoll
6. Ausführungs- und Produkthinweise
- CE-Konformität aller Komponenten vorausgesetzt
- Verwendung empfohlener Kabeltypen beachten
- Einhaltung der maximalen Übertragungsentfernungen gemäß Herstellerangaben
GAEB‑Kurztextposition für Josawa TPBK70-R, Art.-Nr. 23.20.71
Liefern und betriebsfertig montieren eines HDBaseT‑Extender‑Receivers „Josawa TPBK70‑R“ zur verlustfreien Übertragung hochauflösender HDMI‑Video‑ und Audiosignale sowie Steuer‑ und Kontrollsignale über ein einzelnes CAT‑Kabel in AV‑Installationen. Gerät mit integriertem HDMI‑Eingang für lokale Signalzuführung und HDBaseT‑Eingang vom zugehörigen HDBaseT‑Transmitter. Unterstützt bidirektionale RS‑232‑ und IR‑Steuerleitungen zur Fernbedienung der angeschlossenen AV‑Geräte und lokale Quelle. Lieferung inklusive Gerät und betriebsfertiger Übergabe.
Technische Mindestanforderungen:
Fabrikat: TRIUS ProAV / Josawa
Typ: TPBK70‑R oder gleichwertig
Menge: ………
Einheit: Stk.
Liefern und betriebsfertig montieren eines HDBaseT‑Extender‑Receivers „Josawa TPBK70‑R“ zur verlustfreien Übertragung hochauflösender HDMI‑Video‑ und Audiosignale sowie Steuer‑ und Kontrollsignale über ein einzelnes CAT‑Kabel in AV‑Installationen. Gerät mit integriertem HDMI‑Eingang für lokale Signalzuführung und HDBaseT‑Eingang vom zugehörigen HDBaseT‑Transmitter. Unterstützt bidirektionale RS‑232‑ und IR‑Steuerleitungen zur Fernbedienung der angeschlossenen AV‑Geräte und lokale Quelle. Lieferung inklusive Gerät und betriebsfertiger Übergabe.
Technische Mindestanforderungen:
- HDBaseT‑Empfänger zur Verbindung mit HDBaseT‑Transmitter über ein CAT5e/CAT6/6A/7‑Kabel.
- Unterstützte Videoauflösung bis 4K (3840 × 2160) @ 50/60 Hz 4:4:4 und Full‑HD (1080p) über HDBaseT‑Verbindung.
- Video‑Bandbreite HDMI 2.0b, kompatibel zu HDCP 2.2 und DisplayPort 1.2a.
- Anschlüsse: 1× HDMI‑Ausgang (lokal), 1× HDMI‑Eingang, 1× RJ45‑HDBaseT‑Eingang, RS‑232‑Durchleitung, bidirektionaler IR‑Durchgang, optional PoE‑Versorgung.
- Steuer‑ und Kontrollschnittstellen: RS‑232‑Pass‑Through und bidirektionale IR‑Signalübertragung.
- HDBaseT‑Übertragungsreichweite: bis ca. 70 m bei 1080p und bis ca. 40 m bei 4K über ein Cat‑Kabel (abhängig von Kabeltyp und Umgebung).
- Unterstützte Audioformate umfassen gängige HDMI‑Mehrkanal‑Audioformate.
Fabrikat: TRIUS ProAV / Josawa
Typ: TPBK70‑R oder gleichwertig
Menge: ………
Einheit: Stk.
