Josawa USBC-EXT

Josawa USBC-EXT

Art.Nr.:: 23.20.37
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Josawa USBC-EXT

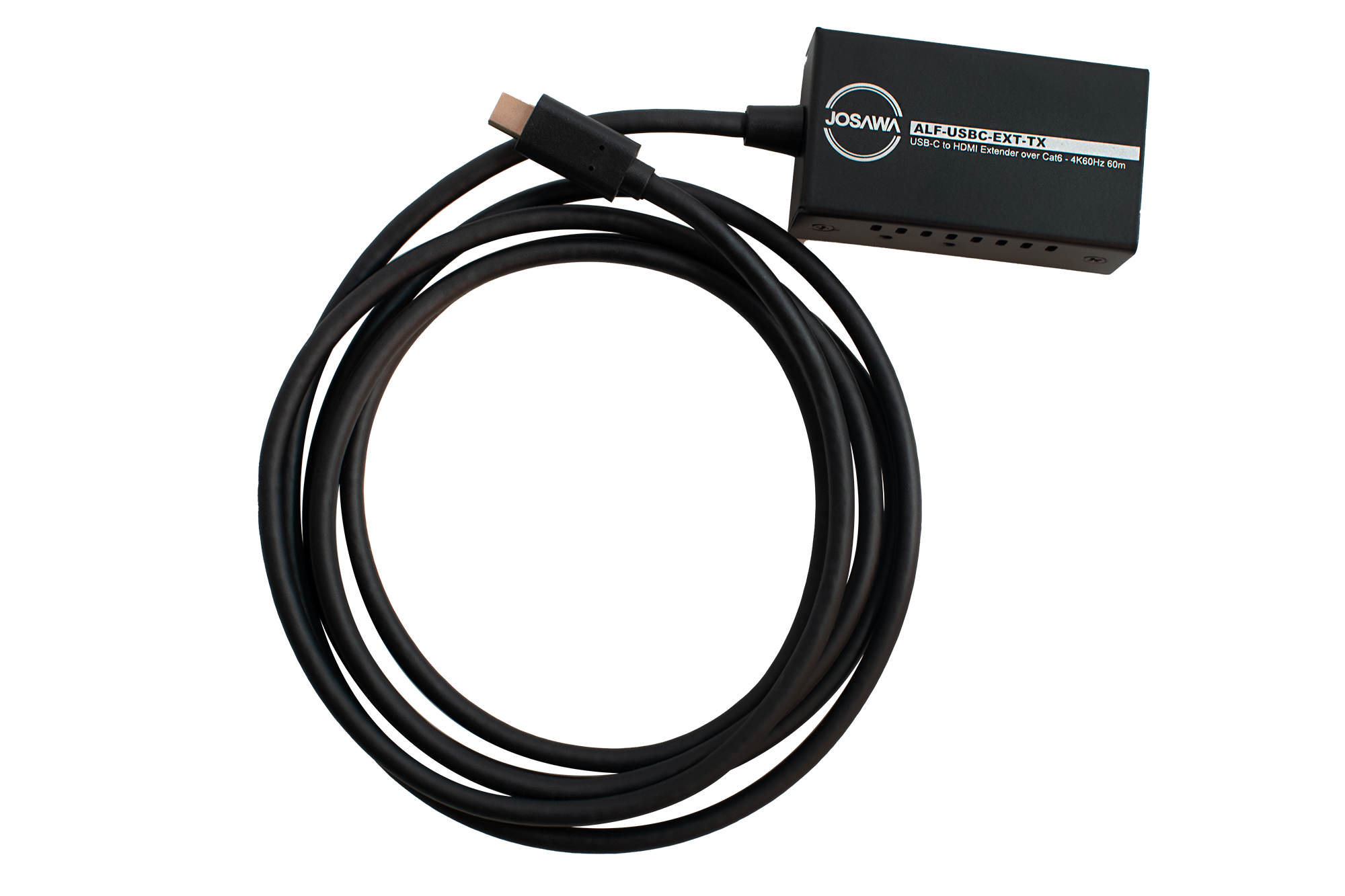

Der Josawa USBC-EXT ist ein USB-C zu HDMI Extender mit 60 m Übertragungsreichweite. Es erreicht eine latenzfreie Übertragung über CAT6/6a/7 - Nertzwerkkabel. Das Extender-Kit unterstützt 4K@60 Hz Typ-C-Audio und Videosignalübertragung bis zu 60 m und 25 m für 4K@120Hz. Das Set ist ideal geeigent, um eine HDMI Strecke ohne großen Aufwand auf eine USB-C Strecke zu adaptieren und diese zusätzlich noch bis zu 60 m weit zu übertragen. Durch das bereits integrierte Kabel, kann diese Set relativ einfach "on the Fly" eingesetzt werden.

Eigenschaften

Produkteigenschaften:

Übertragung ohne Latenz
Unterstützt eine Auflösung von bis zu 4K bei 120Hz, abwärtskompatibel
Kompatibel mit CAT6/6a/ 7 - Netzwerkkabel

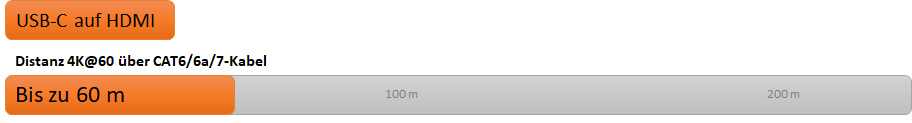

Übertragungserntferung bis zu 60 m für 4K@60 Hz und 25 m für 4@120 Hz Signalen
Unterstützt HDR10
Unterstützt EDID-Passthrough und selbstanpassende Anzeige bei Auflösungen

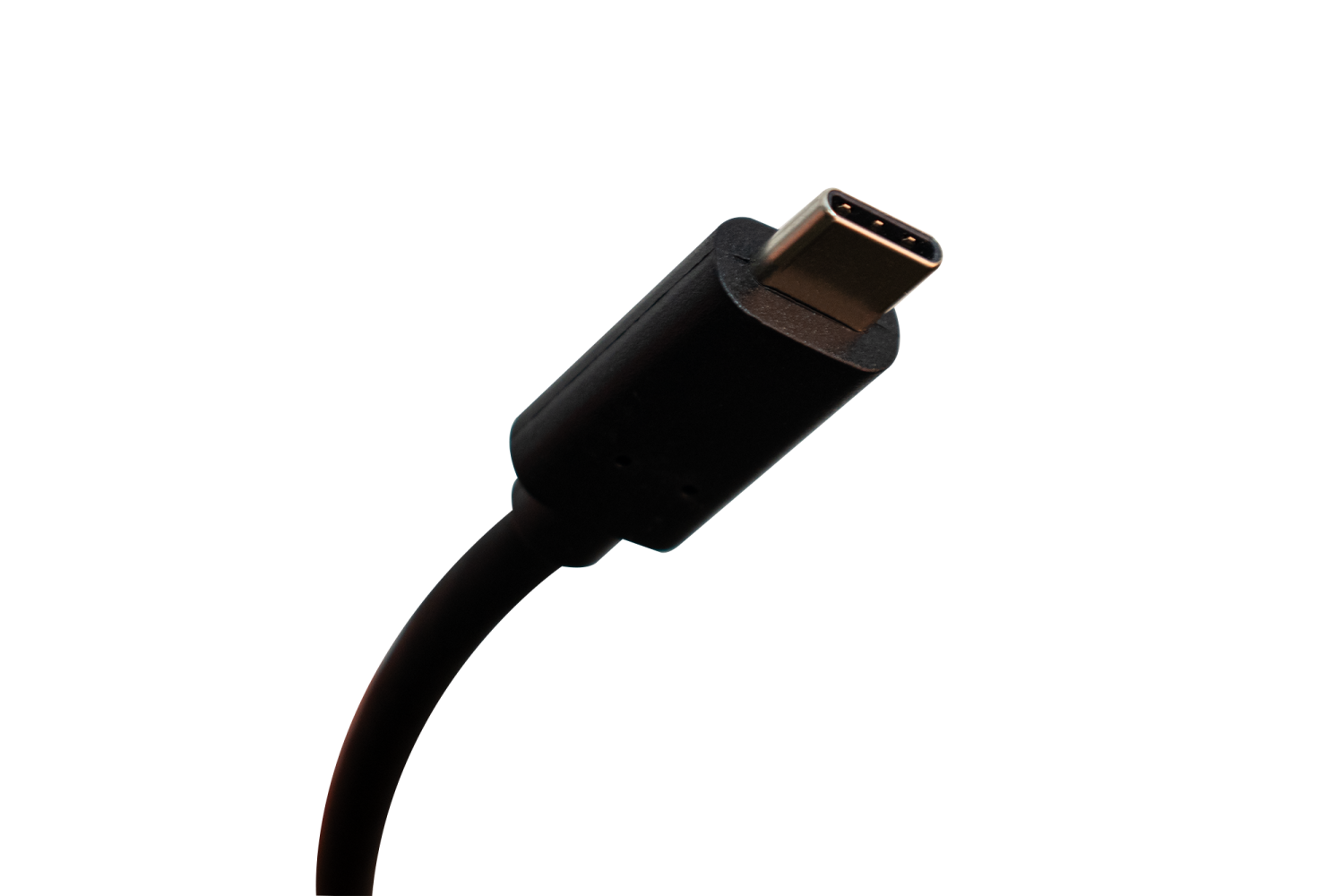

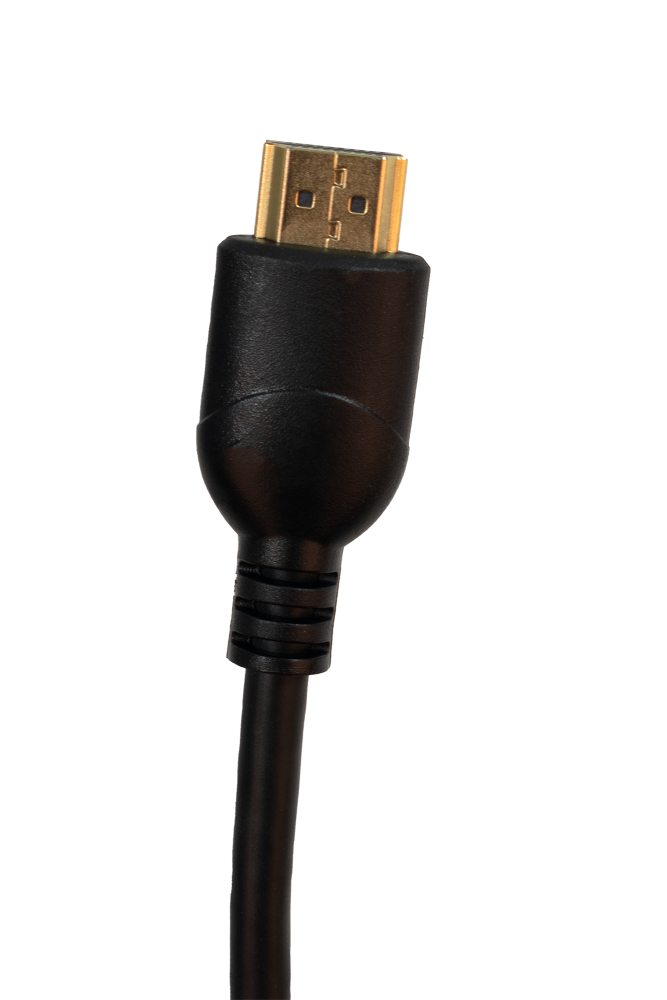

Typ-C Eingang und HDMI Ausgang
Der Empfänger kann ebenfalls über den USB-C Anschluss mit Strom versorgt werden
kompaktes Design, Plug and Play Betrieb

Anschlussdiagramm

Downloads

Technische Daten

Technische Daten:

Typ: USB-C zu HDMI Extender 4K@60Hz bis zu 60 m

Anschlüsse: USB-C in , HDMI2.0 out

Unterstützte Auflösung: bis 4K@120Hz

Audioformate: PCM, DTS, Dolby

HDCP: HDCP 2.2, HDCP 1.4

Latenz: keine Latenz

Leistungsaufnahme: max. 5 Watt / 500mA

Abmessungen (B x T x H): 175 x 100 x 25 mm

Farbe: schwarz

Lieferumfang: Transmitter & Receiver

Gewicht: TX: 85 g / RX: 72 g

Abmessungen (B x L x H): 26 mm x 71,5 mm x 15 mm

Besonderheit: Latenzfrei, Übertragung bis zu 120Hz, HDR10, HDMI 3D Support

Garantie: 7 Jahre

Ausschreibungstext

VOB/C- und DIN 18299-konforme Ausschreibungstext für USB-C-zu-HDMI-Extender Josawa ALF-USBC-EXT:

Leistungsbeschreibung
Position: Lieferung und Montage eines USB-C-zu-HDMI-Extenders Josawa ALF-USBC-EXT zur verlustfreien Übertragung von Audio- und Videosignalen über CAT-Kabel.

1. Technische Anforderungen

Signalübertragung:
- Übertragung von USB-C-Video- und Audiosignalen zu HDMI
- Unterstützt 4K-Auflösungen bei 60 Hz über Entfernungen bis zu 60 m
- Unterstützt 4K-Auflösungen bei 120 Hz über Entfernungen bis zu 25 m
- Verlustfreie Übertragung ohne wahrnehmbare Latenz
Kabelanforderungen: Verwendung von CAT6, CAT6A oder CAT7 Netzwerkkabeln
Kompatibilität: Kompatibel mit USB-C-fähigen Geräten, die DisplayPort Alternate Mode unterstützen
Stromversorgung: Passive Lösung ohne externe Stromversorgung erforderlich
Montage: Kompakte Bauform für einfache Installation

2. Lieferumfang

1× Josawa ALF-USBC-EXT USB-C-zu-HDMI-Extender
1× Benutzerhandbuch

3. Einbau- und Installationsbedingungen

Verkabelung mit CAT6, CAT6A oder CAT7 Kabeln gemäß Herstellerangaben
Anschluss des USB-C-Endes an das Quellgerät
Anschluss des HDMI-Endes an das Zielgerät
Sicherstellung der ordnungsgemäßen Signalübertragung gemäß den technischen Spezifikationen

4. Prüfungen und Abnahmen

Sichtkontrolle: Überprüfung der ordnungsgemäßen Montage und Verkabelung
Funktionstest: Sicherstellung der Signalübertragung in den angegebenen Auflösungen und Entfernungen
Dokumentation: Erstellung eines Prüfberichts gemäß VOB/C §4 Abs. 2

5. Dokumentation

Technisches Datenblatt mit Leistungsdaten
Anschluss- und Verdrahtungspläne
Bedienungsanleitung
Prüfprotokoll

6. Ausführungs- und Produkthinweise

CE-Konformität aller Komponenten vorausgesetzt
Verwendung empfohlener Kabeltypen beachten
Einhaltung der maximalen Übertragungsentfernungen gemäß Herstellerangaben

GAEB-Position

GAEB‑Kurztextposition für Josawa USBC-EXT, Art.-Nr. 23.20.37
Liefern und betriebsfertig montieren eines USB‑C‑auf‑HDMI‑Extender‑Kits „Josawa USBC‑EXT“ bestehend aus Transmitter (Sender) und Receiver (Empfänger) zur verlustfreien Übertragung von USB‑C‑Audio‑ und Video‑Signalen über strukturierte Netzwerkkabel (z. B. CAT6/6A/7) über Entfernungen bis zu ca. 60 m. Extender‑Set dient zur Verbindung von USB‑C‑fähigen Quellgeräten (z. B. Laptops/Tablets) mit entfernten HDMI‑Displays, Projektoren oder Anzeigegeräten in medientechnischen, AV‑Installations‑ und Konferenzraumsystemen. Übertragene Signale umfassen 4K‑Video mit bis zu 60 Hz, Audio und Steuerdaten; bidirektionale Steuer‑ und EDID‑Unterstützung zur Kompatibilität mit Anzeige‑ und Steuergeräten. Lieferung inklusive Sender, Empfänger, Netzteile, Montage‑ und Anschlusszubehör sowie betriebsfertiger Übergabe.

Technische Mindestanforderungen:

Extender‑Kit mit USB‑C‑auf‑HDMI‑Übertragung über strukturierte Netzwerkkabel.
Unterstützte Videoauflösung bis 4K @ 60 Hz (über USB‑C‑Quelle zu HDMI‑Anzeige).
Übertragungsdistanz über CAT6/6A/7‑Kabel bis ca. 60 Meter mit latenzfreier Signalübertragung.
Bidirektionale Unterstützung von Steuer‑/EDID‑Daten zur Anzeige‑ und Systemintegration.
Unterstützte Schnittstellen: USB‑C (Quellanschluss) und HDMI (Displayanschluss) an Sender und Empfänger.
Robustes Gehäuse, externe Stromversorgung, Montage‑ und Anschlusszubehör inklusive; Hersteller‑Garantie (Standard 7 Jahre).

Fabrikat: TRIUS ProAV / Josawa
Typ: USBC‑EXT oder gleichwertig

Menge: ………
Einheit: Stk.

Herstellerangaben

Josawa Trading Interprise • 54 Van Buuren Road, Unit 4 • ZA • 2007 Bedfordview • Ghazi Habib • ghazi@alfatronelectronics.de
