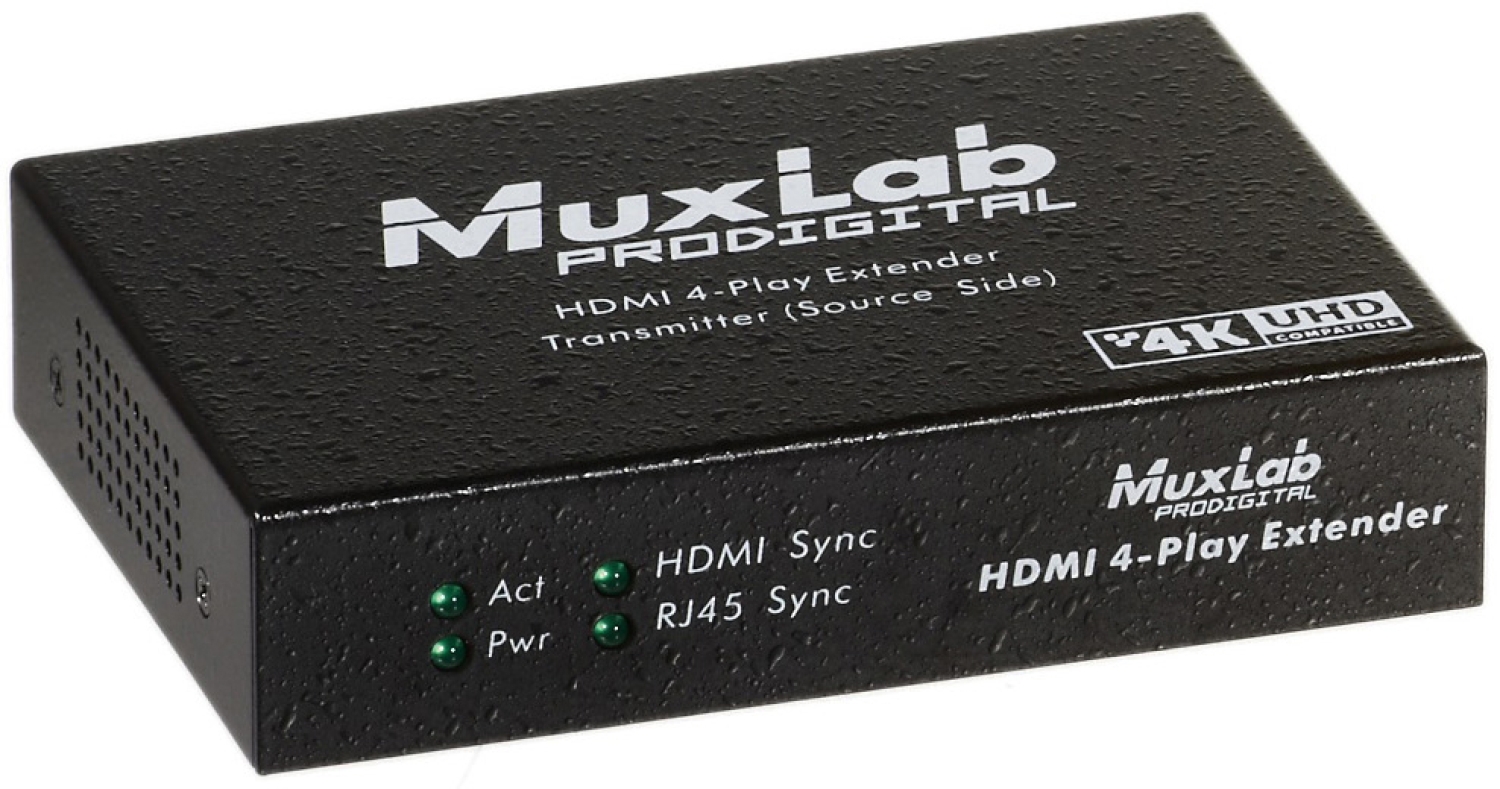

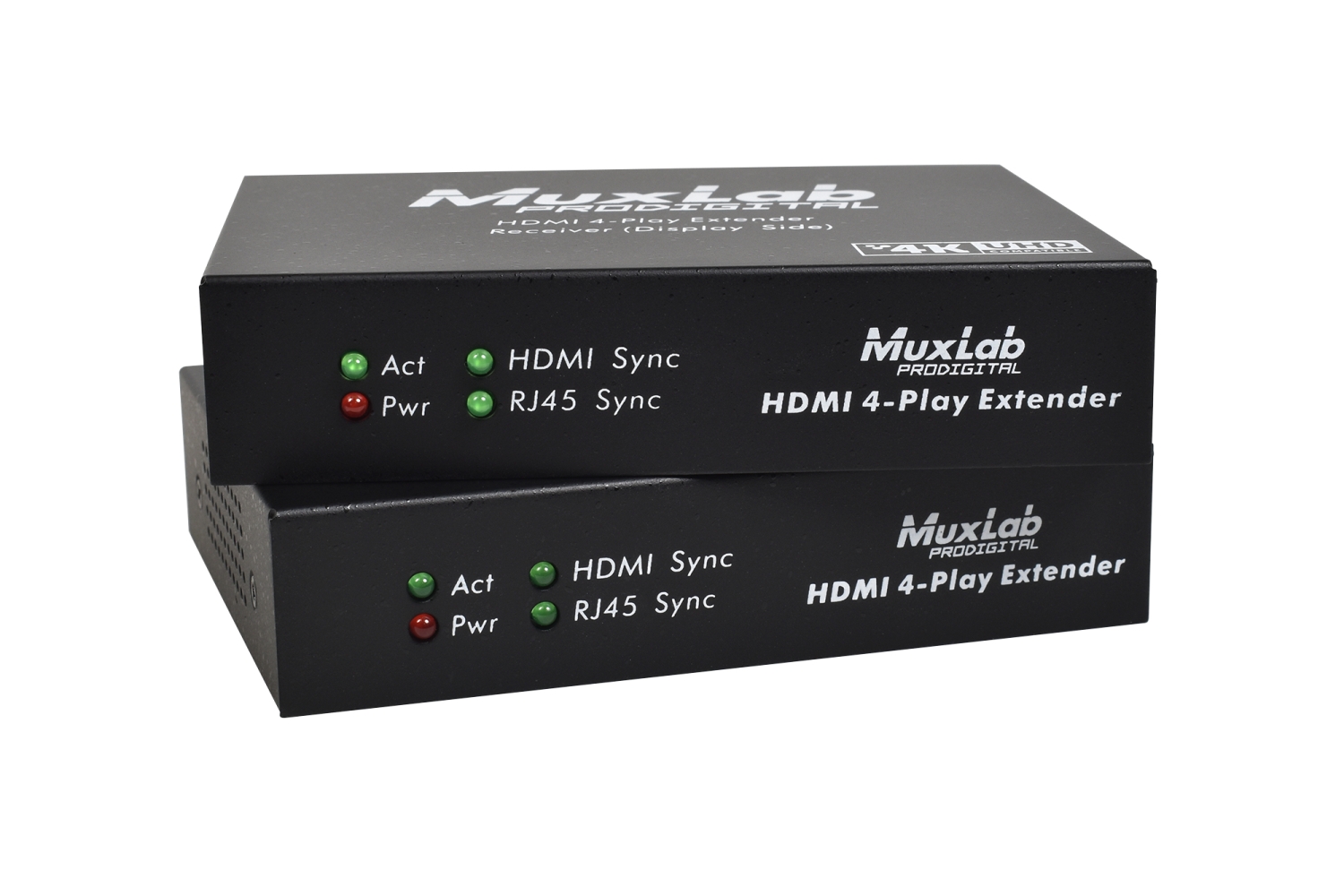

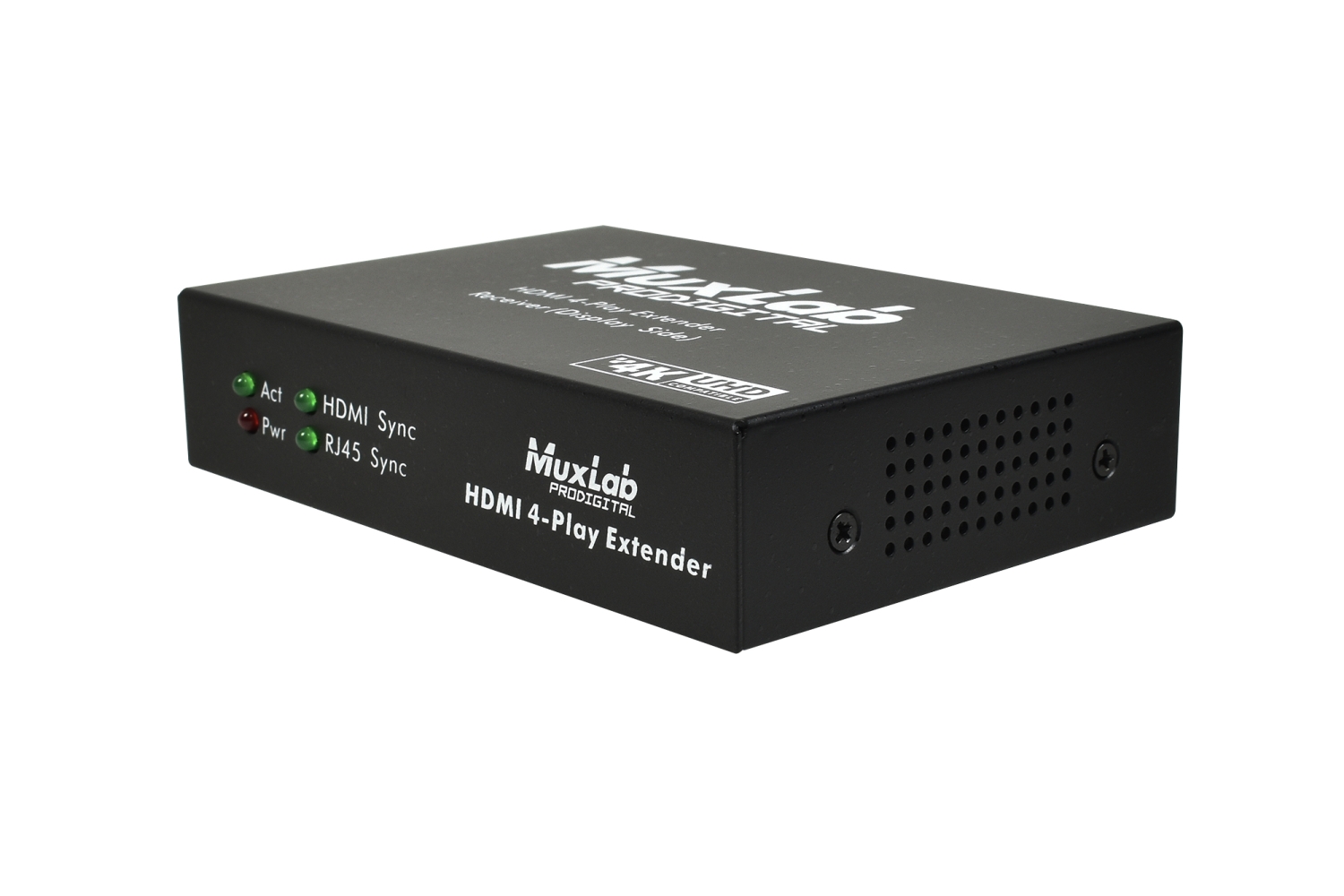

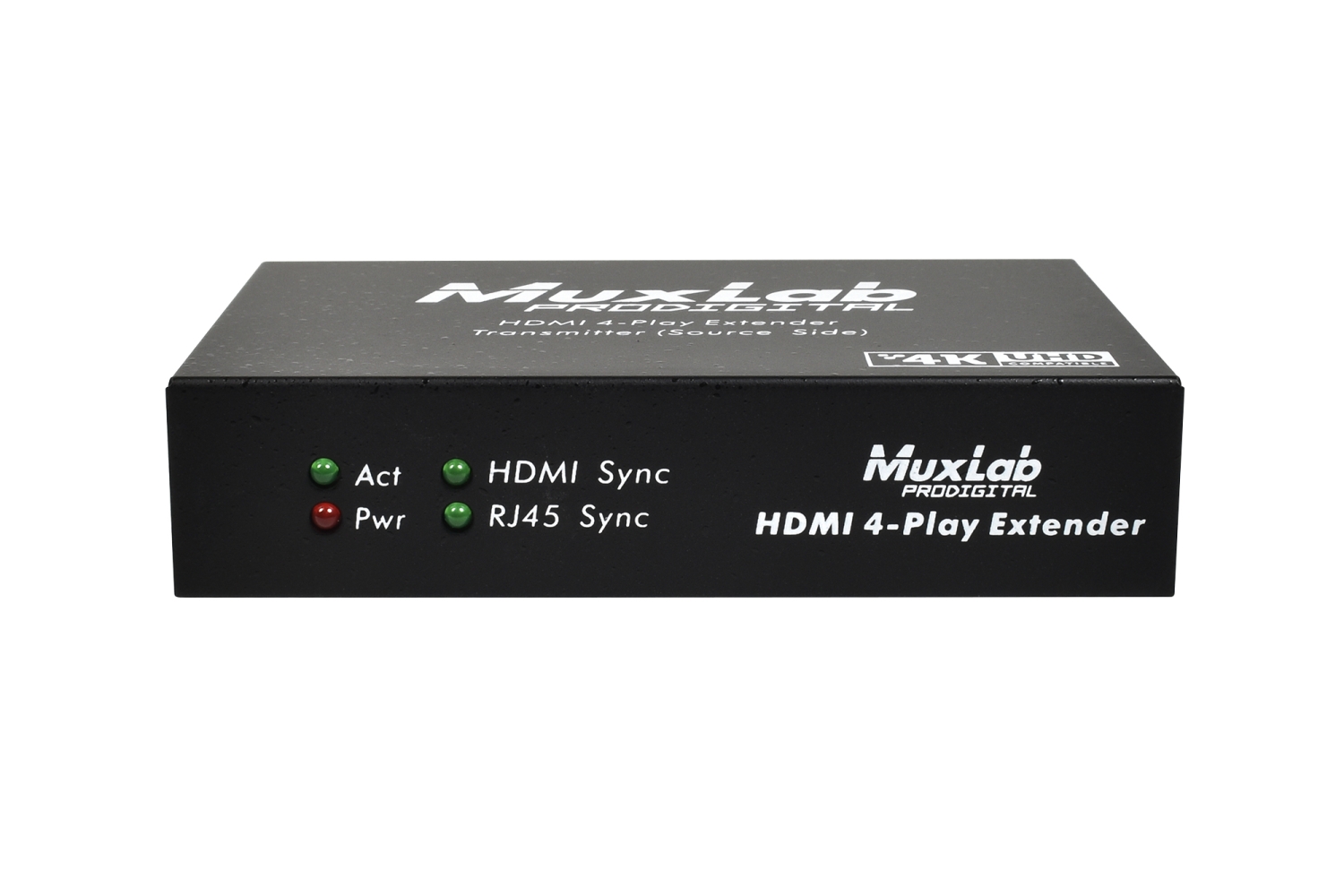

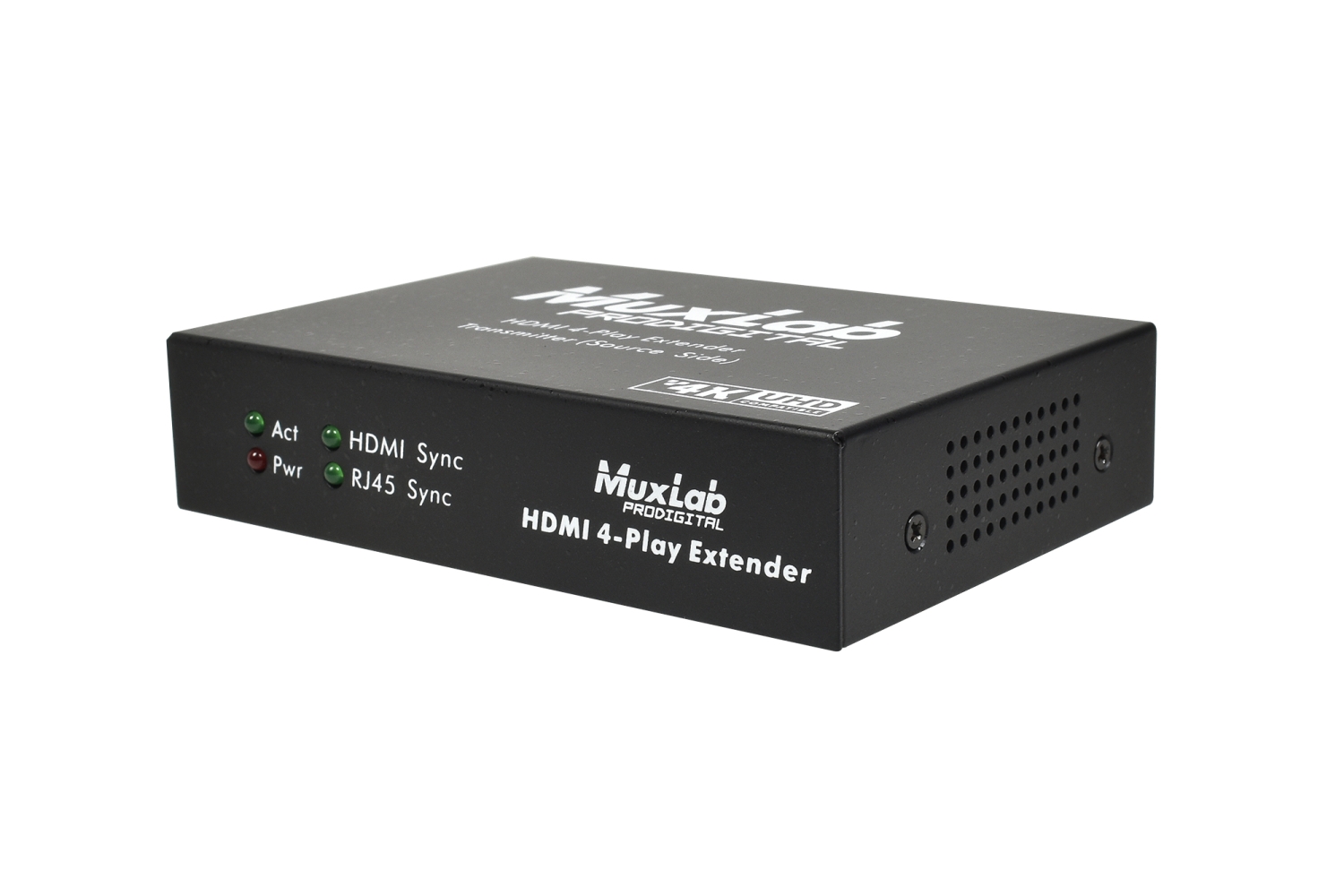

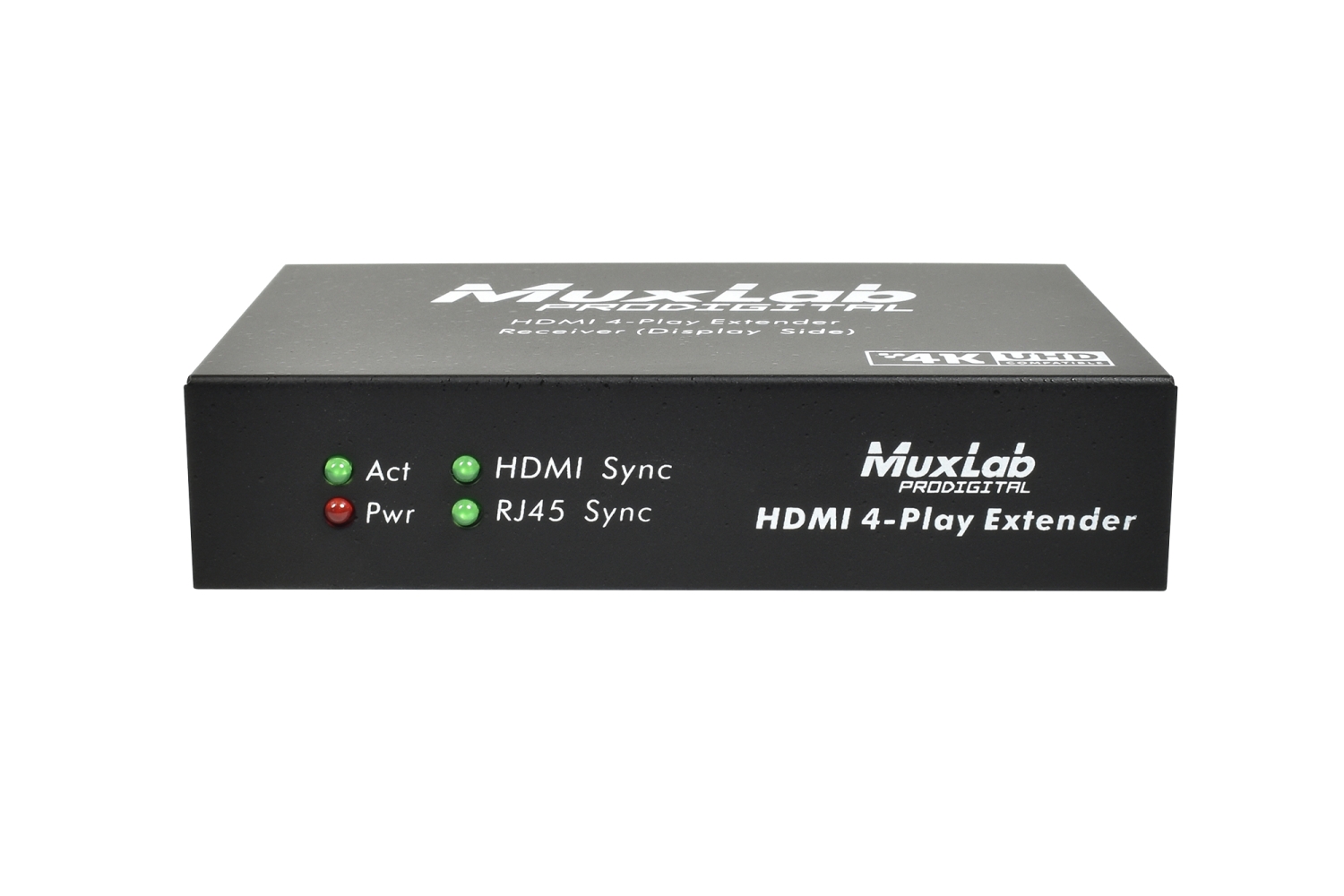

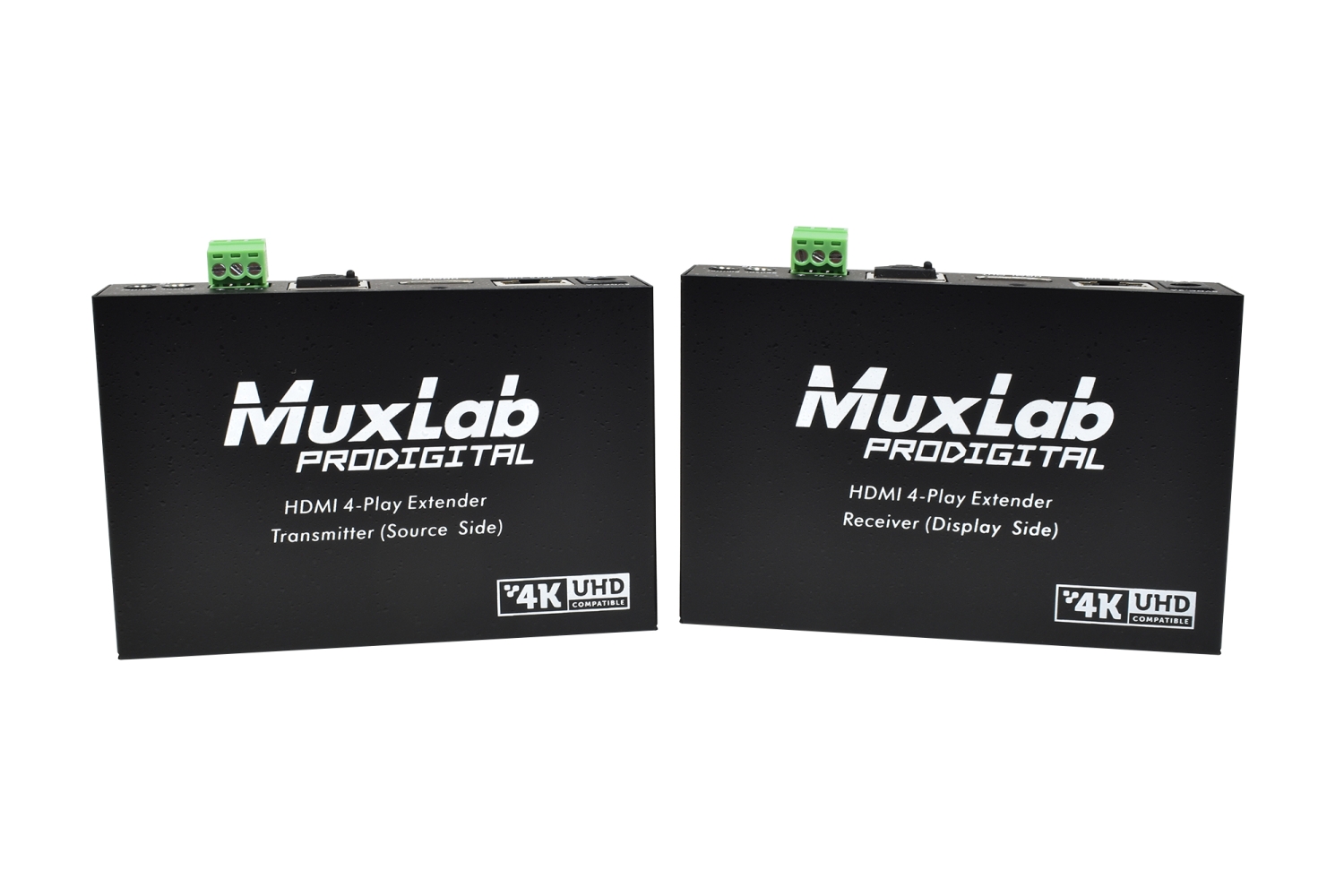

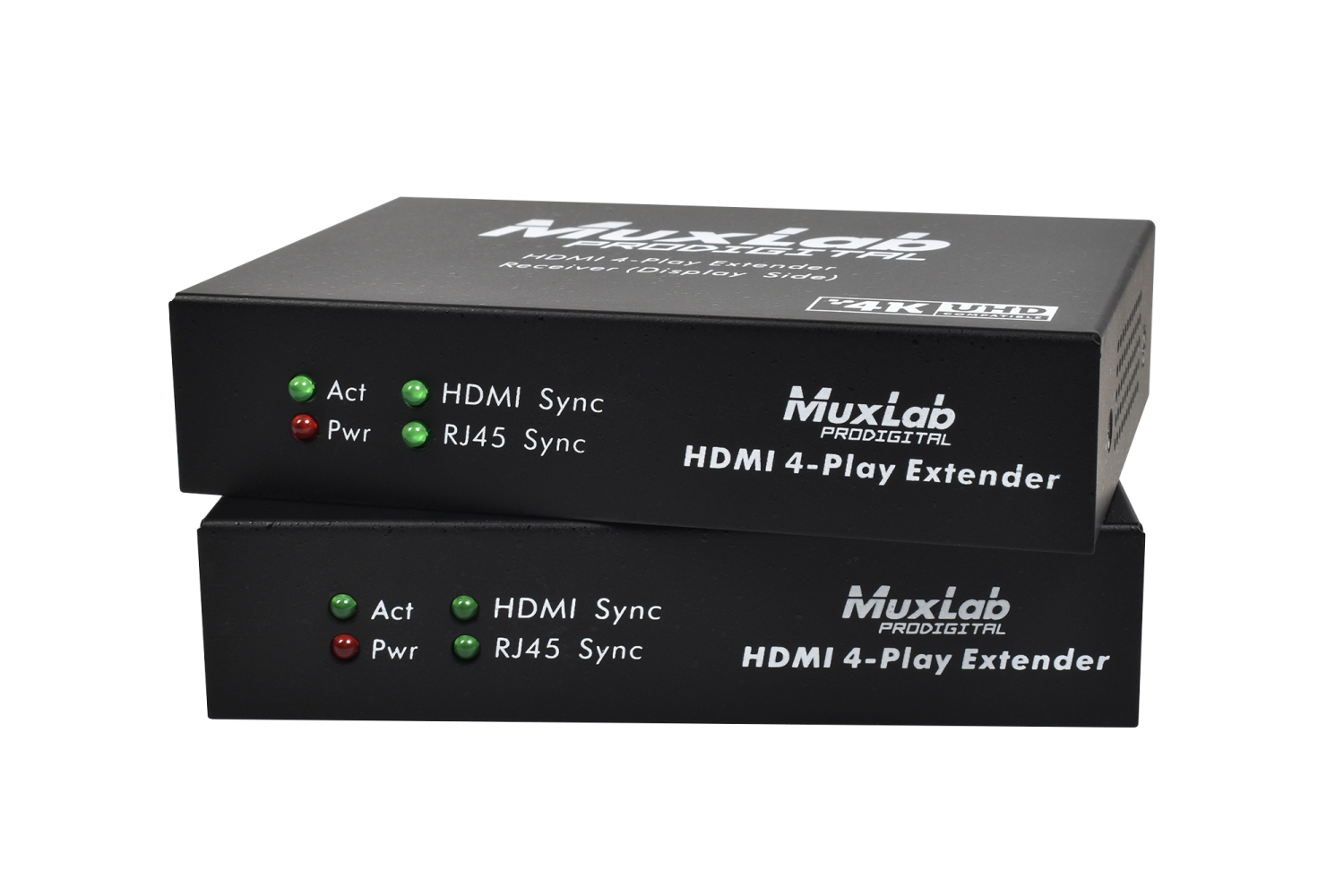

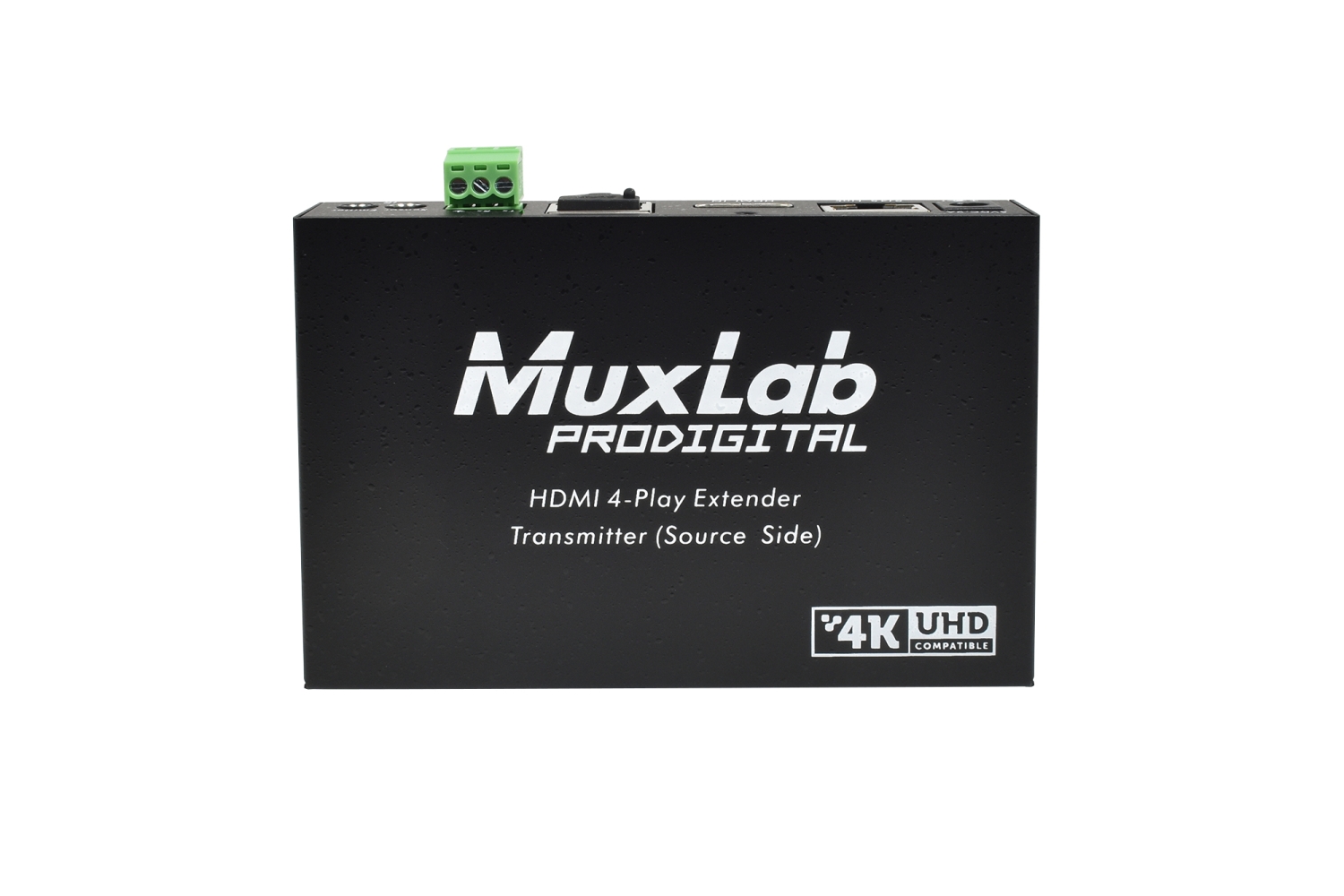

MuxLab HDMI-4Play-EX100 (500456)

Eigenschaften

• Unterstützt 1080p Deep Color, 4K @ 30fps und 3D-Auflösungen
• Bis zu 100 m über CAT5e-Kabel
• Vollständiger 4-Play HDBaseT Extender
• Unterstützt LAN, bidirektionales IR und RS-232 bis zum Display
• Unterstützt alle digitalen Audiomodi
• Kompatibel mit allen anderen MuxLab HDBaseT-Extendern

Folgt in Kürze!

Technische Daten:

Umgebung: HDMI 1.3a (unterstützt die 3D-Funktion von HDMI 1.4)

Geräte: DVD, Plasma, Projektoren, Monitore, TV, PC, Laptops, Server, die HDMI unterstützen.

Übertragung: Transparent für den Benutzer

Bandbreite: 340 MHz

Signale: HDMI 1.3a-Protokoll

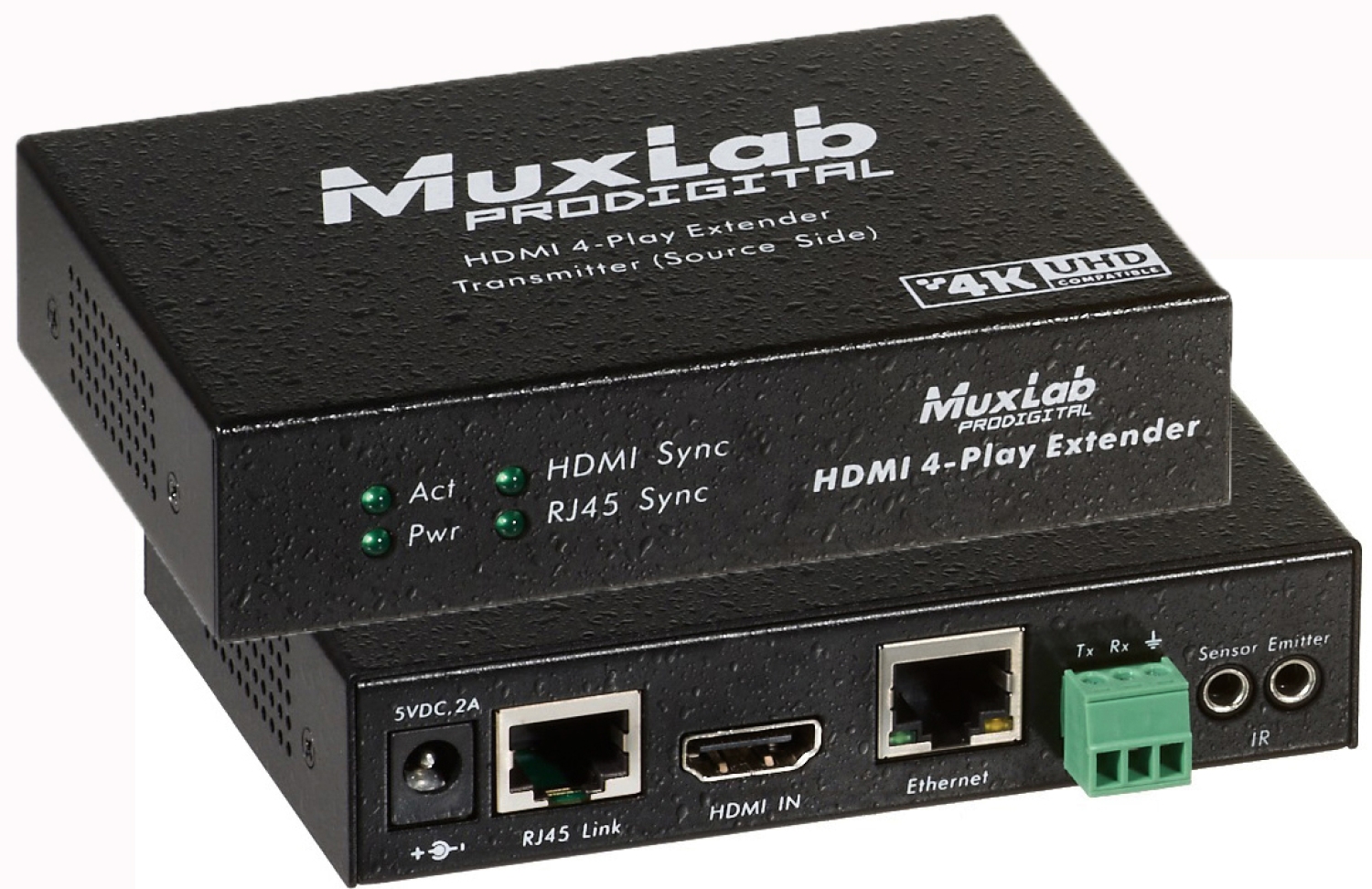

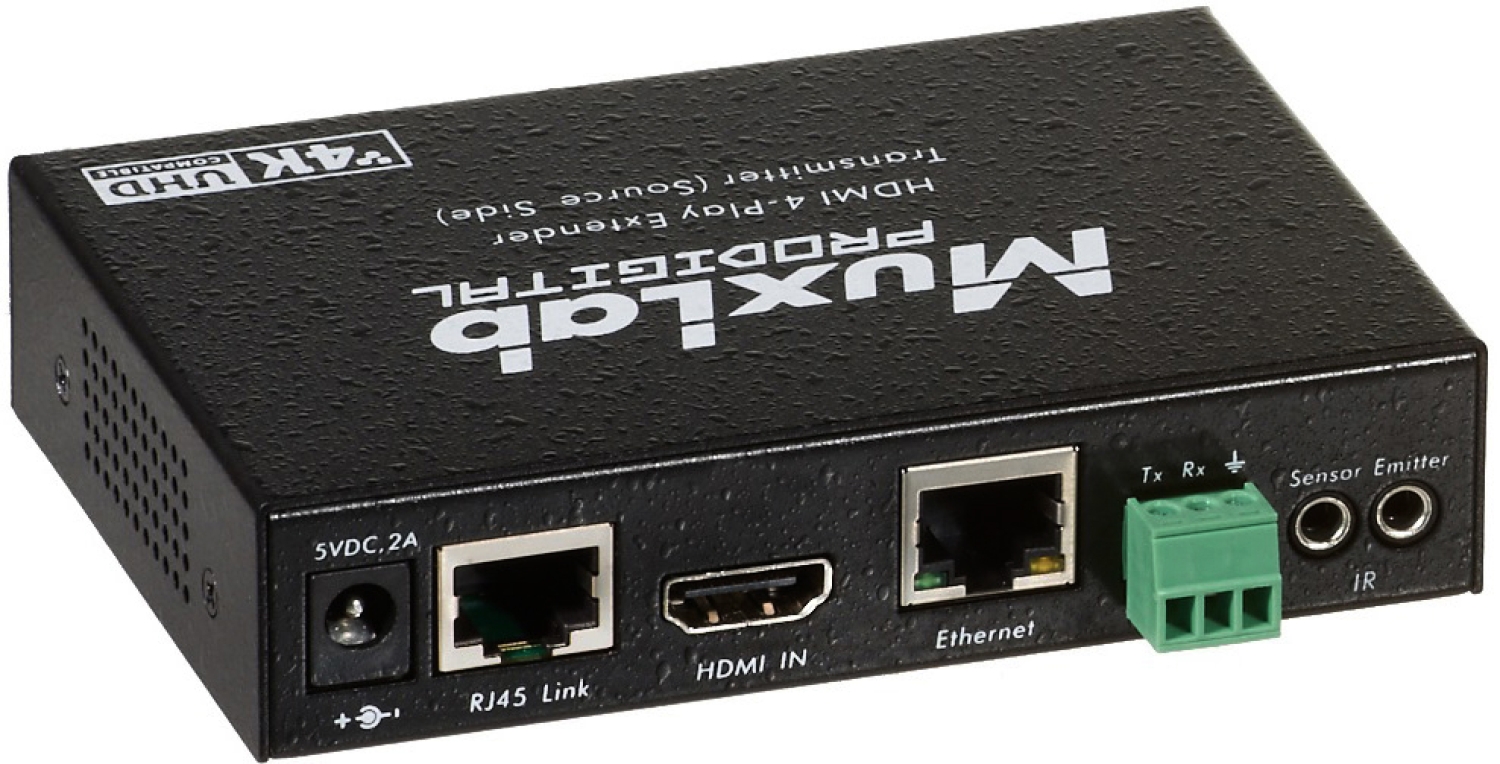

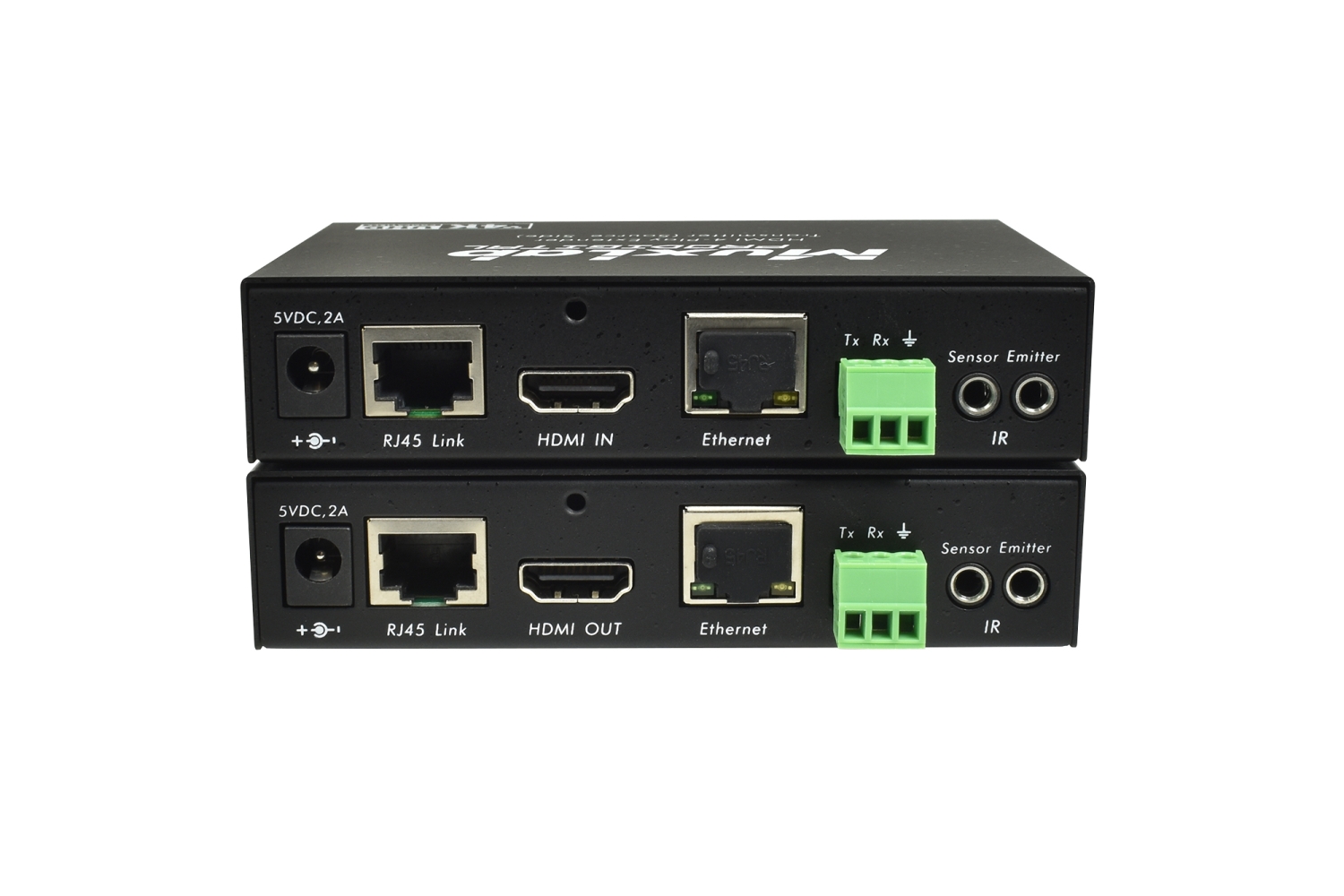

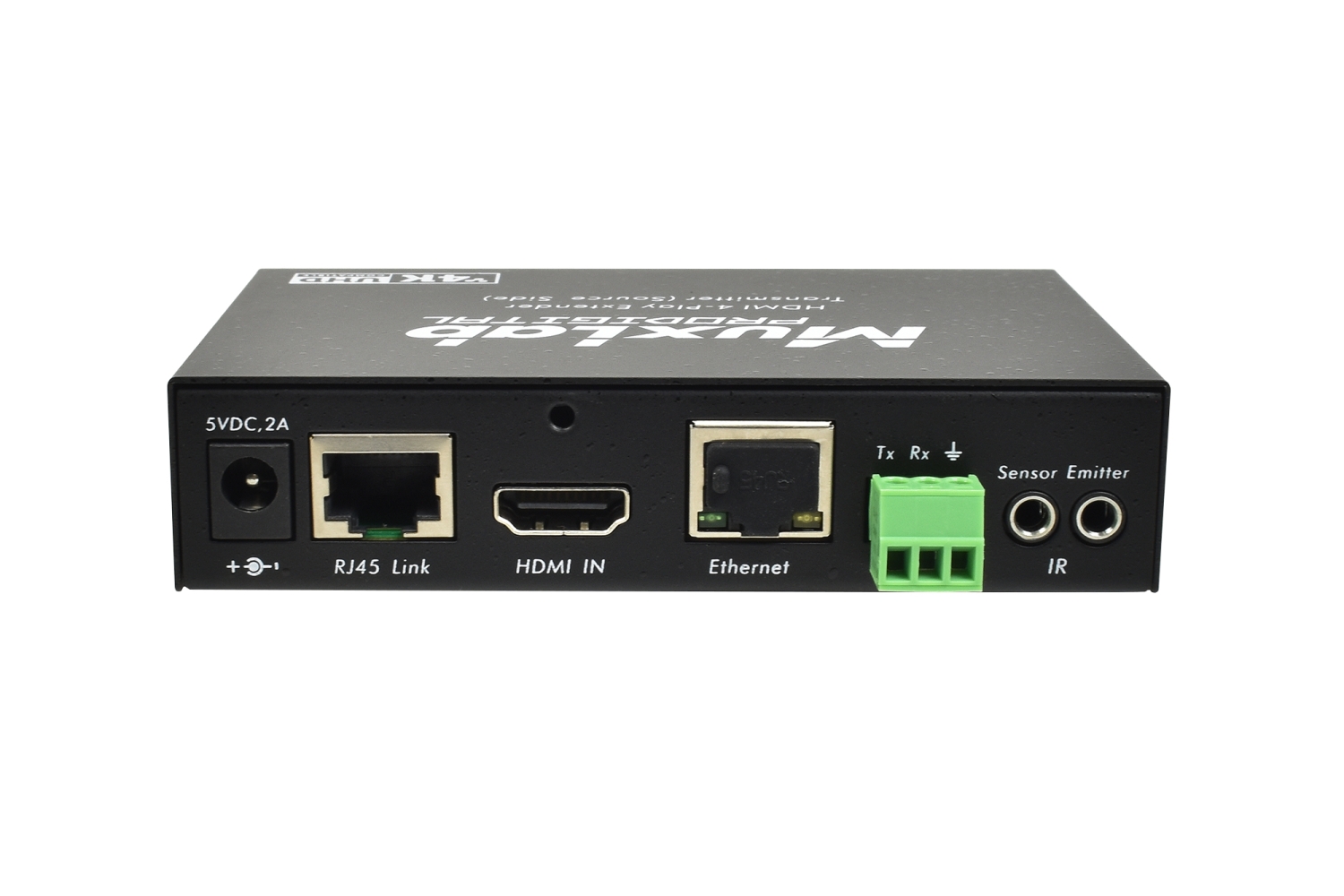

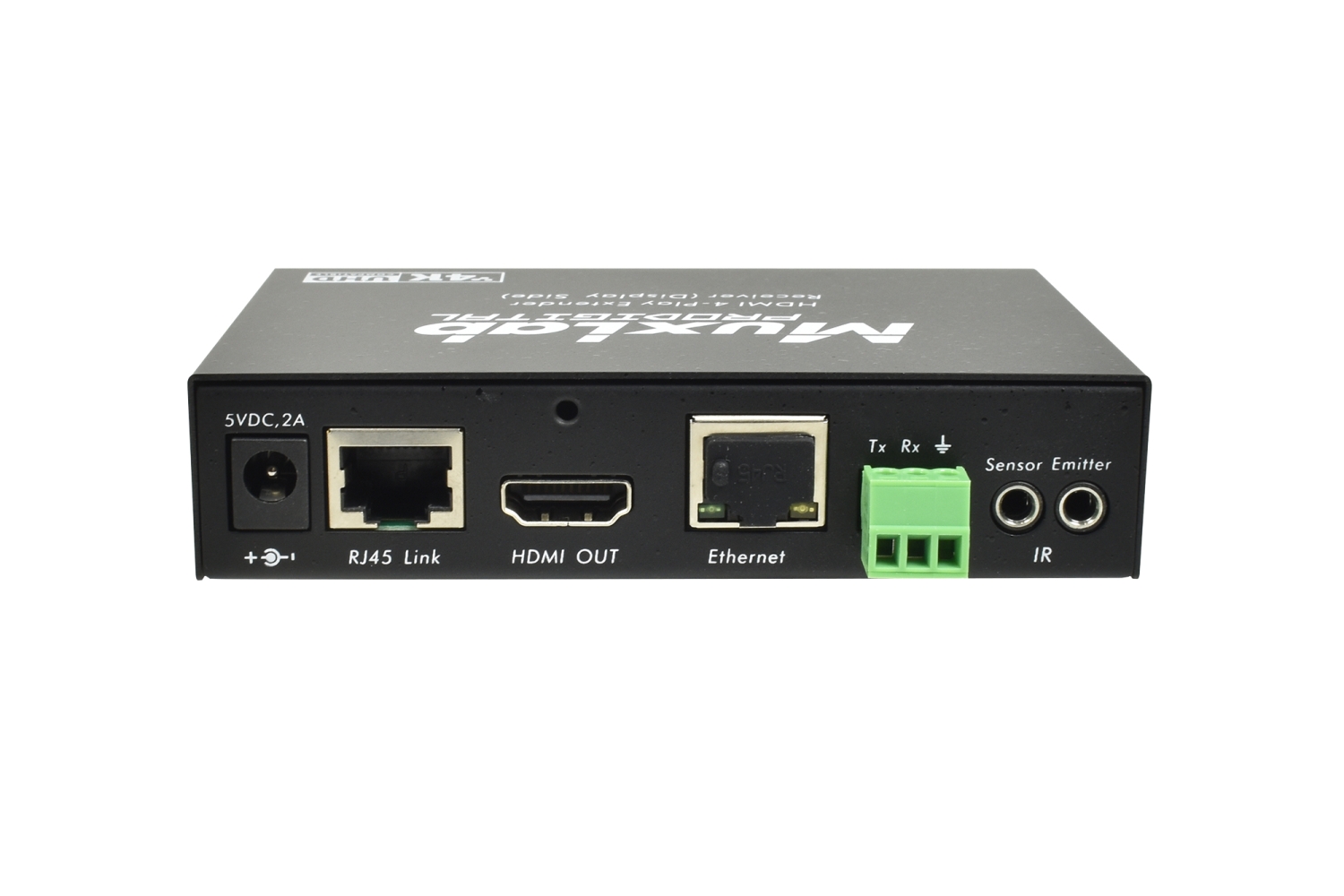

Anschlüsse:

• Ein (1) HDMI-Buchse
• Ein (1) RJ45S für Cat 5e/6 ungeschirmtes oder geschirmtes Twisted-Pair-Kabel
• Ein (1) RJ45S für LAN (10/100BaseT)-Verbindung
• Ein (1) Drei-Positionen-Anschlussblock für RS-232
• Zwei (2) 3,5mm Buchsen für IR-Empfänger und -Sensor

Hinweis: HDMI-Kabel sind nicht enthalten.

Maximale Entfernung: Basierend auf einer maximalen Länge von 2 m HDMI-Kabel pro Ende.

• 480i/p: CAT5e/6: 100 m
• 720p, 1080i: CAT5e/6: 100 m
• 1080p: CAT5e/6: 100 m
• 1080p Deep Color: CAT5e/6: 100 m
• 4K @ 24, 25, 30 Hz: CAT5e/6: 70 m

Hinweis: Wenn in einer elektrisch störungsreichen Umgebung installiert, muss ein STP-Kabel verwendet werden. Außerdem verringert eine Kreuzverkabelung die effektive Entfernung je nach Qualität des verwendeten Twisted-Pair-Kabels.

RJ45-Pin-Konfiguration: Polungsempfindlich. Verwenden Sie EIA/TIA 568A oder 586B für gerade Verkabelung.
RJ45-Link:

• Pin 1 (R), Pin 2 (T)
• Pin 3 (R), Pin 6 (T)
• Pin 4 (R), Pin 5 (T)
• Pin 7 (R), Pin 8 (T)

Kabel: Ein (1) CAT5e/6 oder besseres Twisted-Pair-Kabel erforderlich

Stromversorgung: Zwei (2) 110-240V/5VDC Netzteile mit austauschbaren Klingen

Stromverbrauch:

• Sender: 2,75 Watt
• Empfänger: 5,15 Watt

Temperatur:

• Betrieb: 0° bis 40°C
• Lagerung: -20° bis 85°C
• Luftfeuchtigkeit: Bis zu 95% nicht-kondensierend

Gehäuse: Metall

Abmessungen: 11,2 x 7,6 x 2,5 cm

Gewicht: 0,6 kg

Zertifizierungen:

• Regulierungsbehörden: FCC, CE, RoHS
• Brennbarkeit: 94V0

Garantie: 2 Jahre

VOB/C- und DIN 18299-konformer Ausschreibungstext für MuxLab HDMI-4-Play EX100 (HDMI 4-Play Extender Kit, UHD-4K):

1. Allgemeines – Lieferung und Leistungsumfang

Liefergegenstand: Lieferung eines MuxLab HDMI-4-Play EX100 Extender Kits, bestehend aus Transmitter und Receiver, für die verlustfreie Übertragung eines HDMI-Signals über eine Strecke von bis zu 100 m mittels eines einfachen Cat 5e/6-Kabels (HDBaseT Punkt-zu-Punkt-Konfiguration)

Zusätzlicher Funktionsumfang:

• Integrierter LAN-Port zur Netzwerkverbindung über das gleiche Kabel
• Steuerungsschnittstellen: bidirektionales IR und RS-232, erreichbar bis zum Display
• Unterstützung aller digitalen Audioformate
• Kompatibilität mit allen anderen MuxLab HDBaseT-Extendern

2. Technische Beschreibung / Anforderungen

• Videounterstützung: 1080p Deep Color, 4K @ 30 fps (4:4:4), 3D-Auflösungen
• Übertragungsreichweite:    Bis zu 100 m über CAT5e/6 UTP-Kabel
• LAN-Port: Netzwerkfähigkeit über dasselbe Cat-Kabel
• Steuerungsfunktionen: Bidirektionales IR-Durchschleifen, RS-232 bis zum Display
• Audioformate: Unterstützung aller digitalen Audioformate
• Kompatibilität: Voll kompatibel mit weiteren MuxLab HDBaseT-Extendern
• Gehäuse & Abmessungen: Standard Metallsgehäuse; kompakte Maße (ca. 26×14×9 cm Verpackung); Gewicht ~0,6 kg

3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen

• Lieferung in Übereinstimmung mit den Herstellerangaben, als betriebsbereites Set, inklusive sämtlichem Zubehör.
• Gerät muss den anerkannten Regeln der Technik entsprechen, insbesondere bezüglich EMV, Schutzarten und sichere Steckverbindungen.
• Technische Dokumentation (Installations-, Bedienungsanleitungen, Konformitätserklärungen) ist beizufügen.
• Abnahme erfolgt nach erfolgreicher Funktionsprüfung (Video, Audio, LAN, IR, RS-232).

3.2 DIN 18299 – Allgemeine Leistungen

• Leistung ist als „Sonstige Leistung“ zu kennzeichnen mit exakter Bezeichnung: Hersteller: MuxLab; Typ: HDMI-4-Play EX100.
• Die technische Leistungsbeschreibung muss die oben genannten Parameter umfassen.
• Optionale Leistungsposten zur Montage, Verkabelung (Cat 5e/6 nach EIA/TIA-Standard), Inbetriebnahme, Funktionsnachweis und Abnahmedokumentation sollten separat ausgewiesen werden.
• Modularität und Austauschbarkeit (z. B. bei Transmitter/Receiver) muss gewährleistet sein.
