MuxLab USB-C 4PEX100 (500534)

Name: MuxLab USB-C 4PEX100 (500534)
SKU: 55.01.16

Art.Nr.:: 55.01.16
Lieferzeit:: Lieferzeit ca. 1 Woche (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Auf den Merkzettel

Weiterempfehlen

Beschreibung

MuxLab USB-C 4PEX100 (500534) • USB-C 3.2 Gen1 4-Port Extender-Kit, 100 m
Das USB-C 3.2 Gen1 4-Port Extender Kit, 100 m (Modell: 500534) ermöglicht USB 3.2 Gen1-Konnektivität mit Datenraten von bis zu 5 Gbps und verlängert echtes USB-Signal auf bis zu 100 m über ein Standard CAT6a-UTP-Kabel.

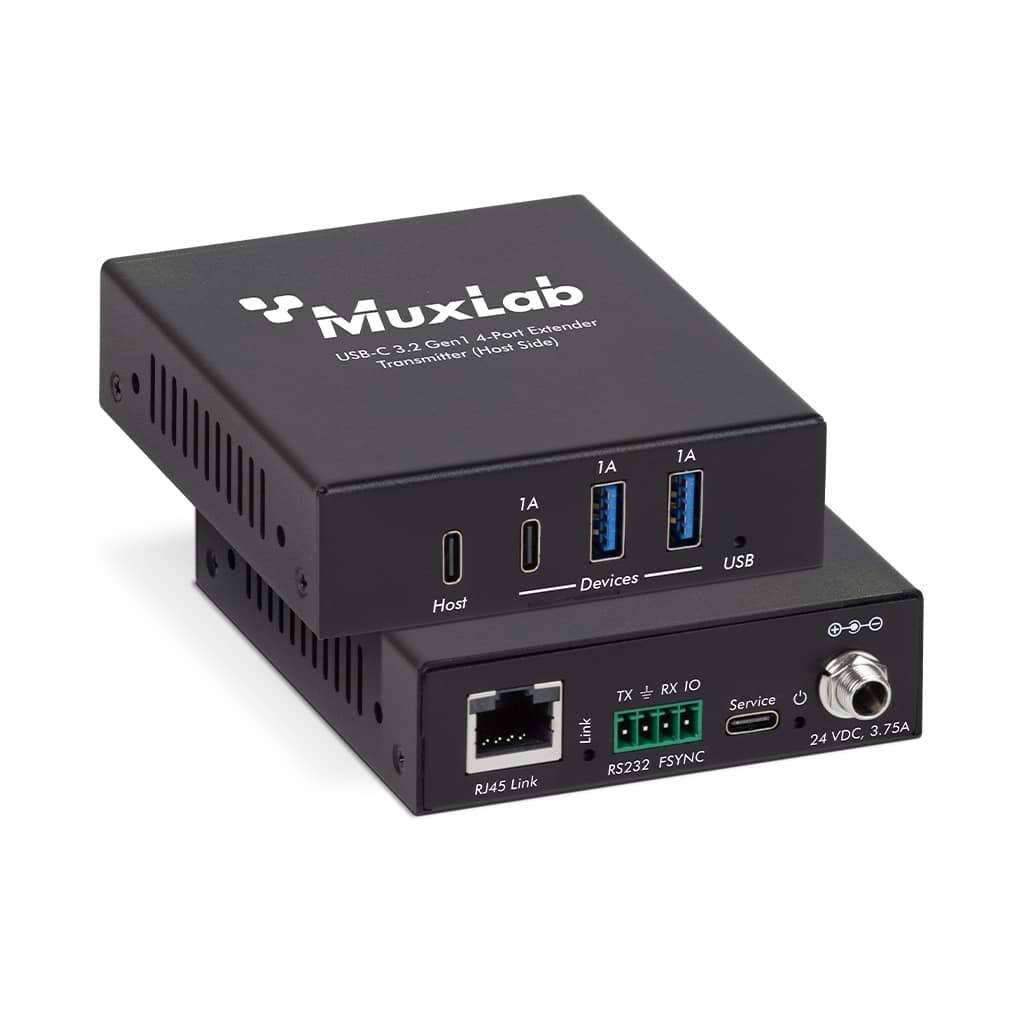

Der Transmitter verfügt über:

drei lokale Eingänge (ein USB-C und zwei USB-A, alle USB 3.2 Gen1),
einen FSYNC-GPIO-Eingang
sowie eine RS-232-Durchleitung.

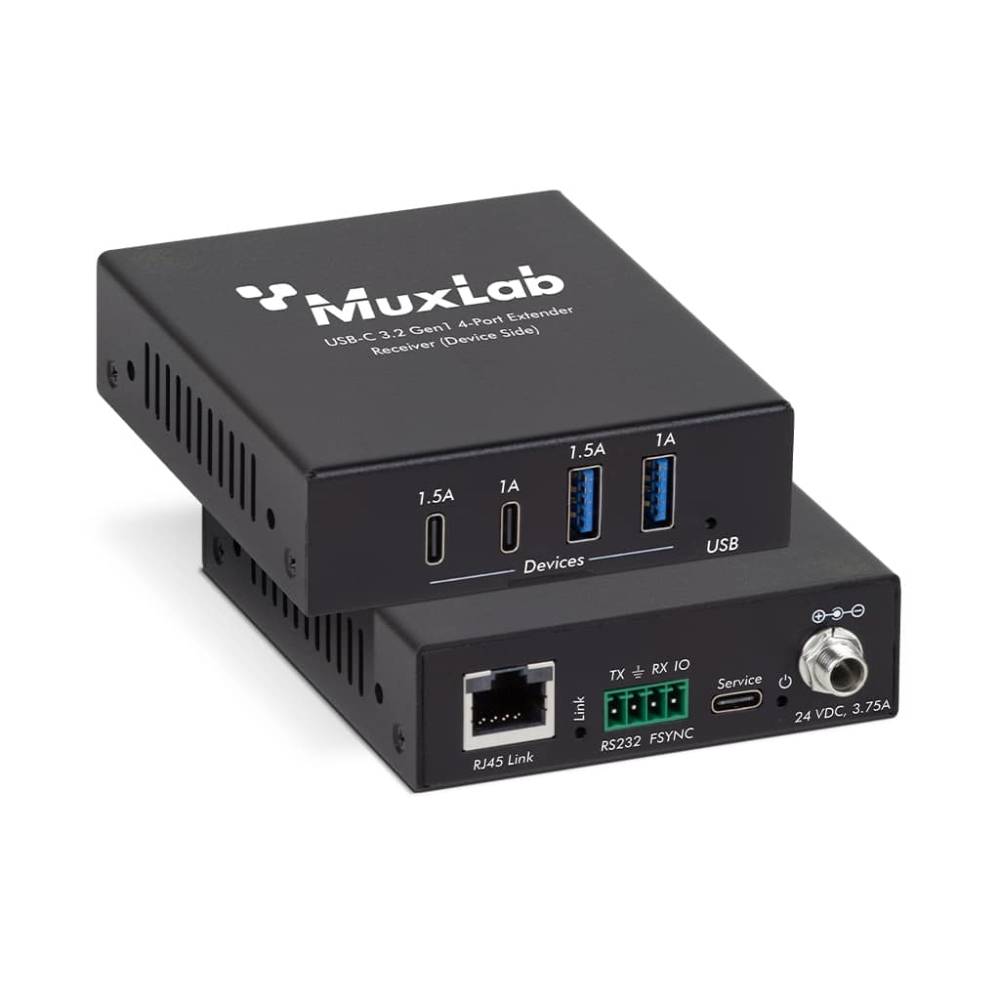

Der Receiver bietet:

vier Ausgänge (zwei USB-C und zwei USB-A, USB 3.2 Gen1),
einen FSYNC-GPIO-Ausgang
sowie eine RS-232-Durchleitung.

Das Gerät unterstützt außerdem bidirektionales 24V-PoC (Power over Cable). Das USB-C 3.2 Gen1 4-Port Extender Kit, 100 m ist echtes Plug-and-Play, benötigt keine zusätzlichen Softwaretreiber und ist kompatibel mit allen gängigen Betriebssystemen.

Die Einheit eignet sich für eine Vielzahl von USB-Erweiterungsanwendungen, darunter:

Sicherheitslösungen
industrielle Steuerungssysteme
Digital Signage
wissenschaftliche Datenerfassung
sowie andere Umsetzungen von USB-Standards

Anwendungsbereiche:

Konferenzräume
Projektorsysteme in Klassenzimmern
Kollaborative PC-Systeme
Digital Signage
Bildungseinrichtungen

Eigenschaften

Eigenschaften

Verlängerung von USB 3.2 Gen1 über bis zu 100 m über CAT6a-Kabel
USB 3.2 Gen1-Konnektivität mit Datenübertragungsraten von bis zu 5 Gbps
Abwärtskompatibel mit USB 2.0 und USB 1.1
Hardwarebeschleunigung für isochrone und Bulk-Übertragungen
USB-C- und USB-A-Anschlüsse am Empfänger unterstützen 5 VDC mit bis zu 1,5 A bzw. 1 A
Unterstützung für RS-232-Durchleitung und FSYNC-GPIO-Durchleitung (für den Einsatz mit Industriekameras)
Unterstützung für bidirektionales 24 VDC PoC (Power over Cable)
Einfaches Plug-and-Play – keine Treiberinstallation oder Konfiguration erforderlich

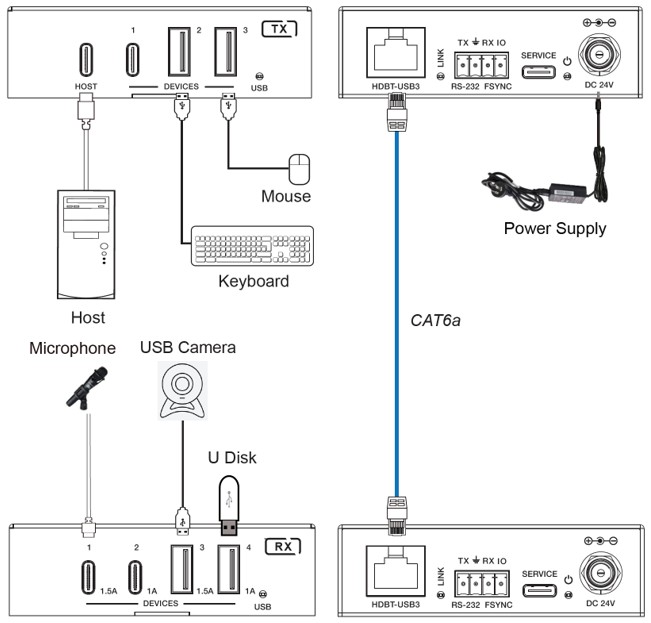

Anwendungsbeispiele

Downloads

Technische Daten

Technische Daten

USB-Protokoll: USB 3.2 Gen1

Übertragungsrate: Bis zu 5 Gbps

Netzwerkbandbreite: 10 Gbit/s

Übertragungsdistanz: 100 m / 328 Fuß über CAT6a (F/FTP)-Kabel

ESD-Schutz: IEC 61000-4-2: ±8 kV (Luftentladung), ±4 kV (Kontaktentladung)

Transmitter:

Eingang: 1 × USB HOST [USB-C, 24-polige Buchse]
Ausgänge:
- 1 × USB-C DEVICE [USB Typ C, 24-polige Buchse]
- 2 × USB-A DEVICE [USB Typ A, 9-polige Buchsen]
- 1 × HDBT-USB3 [RJ45-Anschluss, 24 V PoC]
Steuerung:
- 1 × RS-232 [3-poliger 3,5 mm Phoenix-Anschluss]
- 1 × FSYNC [1-poliger 3,5 mm Phoenix-Anschluss]
- 1 × SERVICE [USB-C, Update-Port]

Receiver:

Eingang: 1 × HDBT-USB3 [RJ45-Anschluss, 24 V PoC]
Ausgänge:
- 2 × USB-A DEVICE [USB Typ A, 9-polige Buchsen]
- 2 × USB-C DEVICE [USB Typ C, 24-polige Buchsen]
Steuerung:
- 1 × RS-232 [3-poliger 3,5 mm Phoenix-Anschluss]
- 1 × FSYNC [1-poliger 3,5 mm Phoenix-Anschluss]
- 1 × SERVICE [USB-C, Firmware-Update-Port]

Gehäuse: Metallgehäuse

Farbe: Schwarz

Abmessungen: Transmitter / Receiver: 85 mm (B) × 100 mm (T) × 25,5 mm (H)

Gewicht: Transmitter: 265 g, Receiver: 275 g

Stromversorgung:

Eingang: 100~240 VAC, 50/60 Hz
Ausgang: 24 VDC / 3,75 A

Leistungsaufnahme: PoC-Stromversorgung: max. 68 W

Betriebstemperatur: 0 °C ~ 40 °C / 32 °F ~ 104 °F

Lagertemperatur: -20 °C ~ 60 °C / -4 °F ~ 140 °F

Relative Luftfeuchtigkeit: 20~90 % RH (nicht kondensierend)

Garantie: 2 Jahre

Ausschreibungstext

VOB/C- und DIN 18299-konforme Ausschreibungstext für MuxLab USB-C 4PEX100 Extender Kit (Modell 500534):

1. Allgemeines – Lieferung und Leistungsumfang

Liefergegenstand: Lieferung eines USB 3.2 Gen1 4-Port Extender-Sets MuxLab USB-C 3.2 Gen1 4-Port Extender Kit (500534) zur verlustfreien Übertragung von USB-Signalen über ein CAT6a-Kabel in Punkt-zu-Punkt-Konfiguration. Das Set ermöglicht Übertragungsstrecken von bis zu 100 m bei Datenraten bis zu 5 Gbps. Das Set enthält einen Transmitter, einen Receiver sowie Netzteile.

Typische Einsatzbereiche: Sicherheitslösungen, industrielle Steuerungssysteme, Digital Signage, wissenschaftliche Datenerfassung, industrielle Kamerasysteme.

2. Technische Beschreibung / Anforderungen

USB-Version: USB 3.2 Gen1 (5 Gbps)
Kompatibilität: Abwärtskompatibel mit USB 2.0 und USB 1.1
Datenübertragungsarten: Isochron, Bulk, Interrupt, Steuerung
Kabelanforderung: 1 × CAT6a UTP-Kabel
Stromversorgung: 24 V DC über PoC (Power over Cable); 5 V DC am Empfänger (Ports 1–2: 1,5 A, Ports 3–4: 1 A)
RS-232 & GPIO: Bidirektionale RS-232-Durchleitung; FSYNC-GPIO-Durchleitung
Plug-and-Play: Keine Treiberinstallation erforderlich
Betriebstemperatur: 0–50 °C
Luftfeuchtigkeit: Bis zu 95 % nicht-kondensierend
Gehäuse: Aluminium, wandmontierbar
Abmessungen (L × B × H): 21,0 × 14,0 × 11,0 cm
Gewicht: 0,6 kg
Zertifizierungen: CE, RoHS
Garantie: 2 Jahre

3. Anforderungen gemäß VOB/C und DIN 18299
3.1 VOB/C – Allgemeine Technische Vertragsbedingungen

Lieferung als vollständiges, betriebsbereites Set gemäß Herstellerdaten, inkl. Transmitter, Receiver, Netzteile, Bedienungsanleitung sowie Konformitätsnachweisen.
Geräte müssen dem aktuellen Stand der Technik entsprechen (EMV, sichere und geschützte Gehäuse).
Funktionsprüfung (USB-Datenübertragung) im Rahmen der Abnahme erforderlich.

3.2 DIN 18299 – Allgemeine Leistungen

Positionierung als „Sonstige Leistung“ mit eindeutiger Hersteller- und Typenbezeichnung: MuxLab USB-C 3.2 Gen1 4-Port Extender Kit (500534).
Technische Leistungsbeschreibung muss alle genannten Parameter enthalten.
Optionale Zusatzleistungen sollten separat ausgeschrieben werden: Montage, Kabelverlegung (CAT6a), Inbetriebnahme, Dokumentation mit Protokoll.
Austauschbarkeit von Komponenten (TX/RX) und klare Kennzeichnung sind sicherzustellen.
