AC-MXNET-1G-AVDM-E mit Downmixing
Der AC-MXNET-1G-AVDM-E Encoder ist baugleich zum Standard AC-MXNET-1G-E Encoder, verfügt aber über eine Downmixing-Funktion. Der AC-MXNET-1G-AVDM-E Encoder wurde speziell für die Integration in Mehrzonen-Stereo-/Mono-Audiosysteme entwickelt. Der AC-MXNET-1G-AVDM-E Encoder verwendet einen speziellen Audioprozessor-Chipsatz, der Dolby Digital+, DTS-HD und andere verlustfreie Audioformate akzeptieren und dekodieren kann – und diese Signale als Stereo über den symmetrischen Stereo-Anschlussblock ausgibt.
Wird der MXNet-1G-AVDM-E mit einer beliebigen HDMI-Quelle verbunden, kodiert er das Audio-/Videosignal in ein Multicast-Datenformat, das an jeden Decoder-Endpunkt innerhalb des Projekts/der Installation weitergeleitet werden kann. Wie bereits oben beschrieben, werden aber auch Dolby ATMOS, DTS-HD und andere verlustfreie Audioformate dekodiert, um sie an ein beispielsweise verteiltes Audiosystem weiterzuleiten.
Produkteigenschaften:
- 4K AV over IP Encoder/Transmitter
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- 1G maximale Datenrate
- Objekt- und verlustfreies Audioformat Stereo-Downmixing
- Bandbreitenverwaltung über MXNet Mentor
- Nutzbar mit jedem CAT-Kabel (CAT 5e oder besser)
- SPF-Glasfaserverbindung für größere Distanzen
- Eingebautes OLED-Display
- Vollständige Außenlichtsteuerung (für diskrete Installationen)
- RS-232 und IR Direct Routing zu einem oder mehreren Decodern
- RS-232-über-IP serielle Pass-Through-Unterstützung
- 10 Jahre Garantie!
Weitere Eigenschaften im Detail:
- Downmixing. Diese Funktion ist besonders nützlich, wenn hochwertige objektorientierte oder verlustfreie Audiosignale (Dolby ATMOS, DTS-HD usw.) verteilt werden müssen, aber nicht jeder Raum oder jede Audiozone für die Verarbeitung eines Surround-Soundtracks ausgestattet ist. Der Hauptvorteil hierbei ist die Möglichkeit, diese High-End-Formate in ein separates Stereosignal umzuwandeln und gleichzeitig die Mehrkanalformate über den HDMI-Anschluss vollständig beizubehalten.
- JPEG 2000 ist die offensichtliche und unverzichtbare Wahl für die Videokodierung, wenn die Bildqualität entscheidend ist. JPEG 2000 unterstützt progressive Dekodierung und bietet sowohl verlustbehaftete als auch verlustfreie Komprimierung innerhalb eines Codestreams. JPEG 2000 unterstützt GEN LOCK, sodass die Bilder einer Videoquelle mit allen Decodern synchronisiert werden. JPEG 2000 ermöglicht die Verarbeitung von Farbrauminformationen, 10-Bit-Farben, und unterstützt die Interaktivität in Netzwerkanwendungen.
- Über einen integrierten Mini-OLED-Bildschirm, der auf der Frontseite eines jeden einzelnen Encoders zu finden ist, werden wichtige Informationen anzeigt, die die Einrichtung und Fehlerbehebung erheblich erleichtern. Der Bildschirm zeigt die IP-Adresse und die MAC-Adresse an, oder den individualisierten Namen (über MXNet Mentor einstellbar). So können benutzerdefinierte Namen wie beispielsweise „AppleTV-4K“, „Blu-ray“, „Streamer“ usw. angezeigt werden. Für den benutzerdefinierten Namen stehen bis zu 12 Zeichen zur Verfügung.
- Werden Encoder an einem diskreten Ort installiert besteht die Möglichkeit, alle Lichtquellen am Gerät - einschließlich der Netzwerkverbindungsleuchten sowie das OLED-Display - abzuschalten.
- Sowohl RS-232- als auch IR-Signale können direkt über den AC-MXNET-1G-E-Encoder geleitet werden. Wenn Sie diese Signale über einen Netzwerk-Switch leiten, können Sie entweder einen einzelnen oder mehrere Decoder für den Empfang dieser Steuersignale angeben.
- USB- und KVM-Unterstützung. Jede Encoder-Einheit verfügt über einen USB-B-Host-Anschluss. Dadurch können alle USB-Signale an ein Decoder-Gerät angeschlossen und weitergeleitet werden.
- Netgear-Support. Um die Installation von MXNet Komponenten mit Netgear-Switches noch einfacher zu machen, hat Netgear ein „AVPro Edge Profile“ entwickelt. Sobald dies geladen ist, funktioniert der Netgear Switch problemlos mit den AVPro Edge-Encodern und -Decodern.

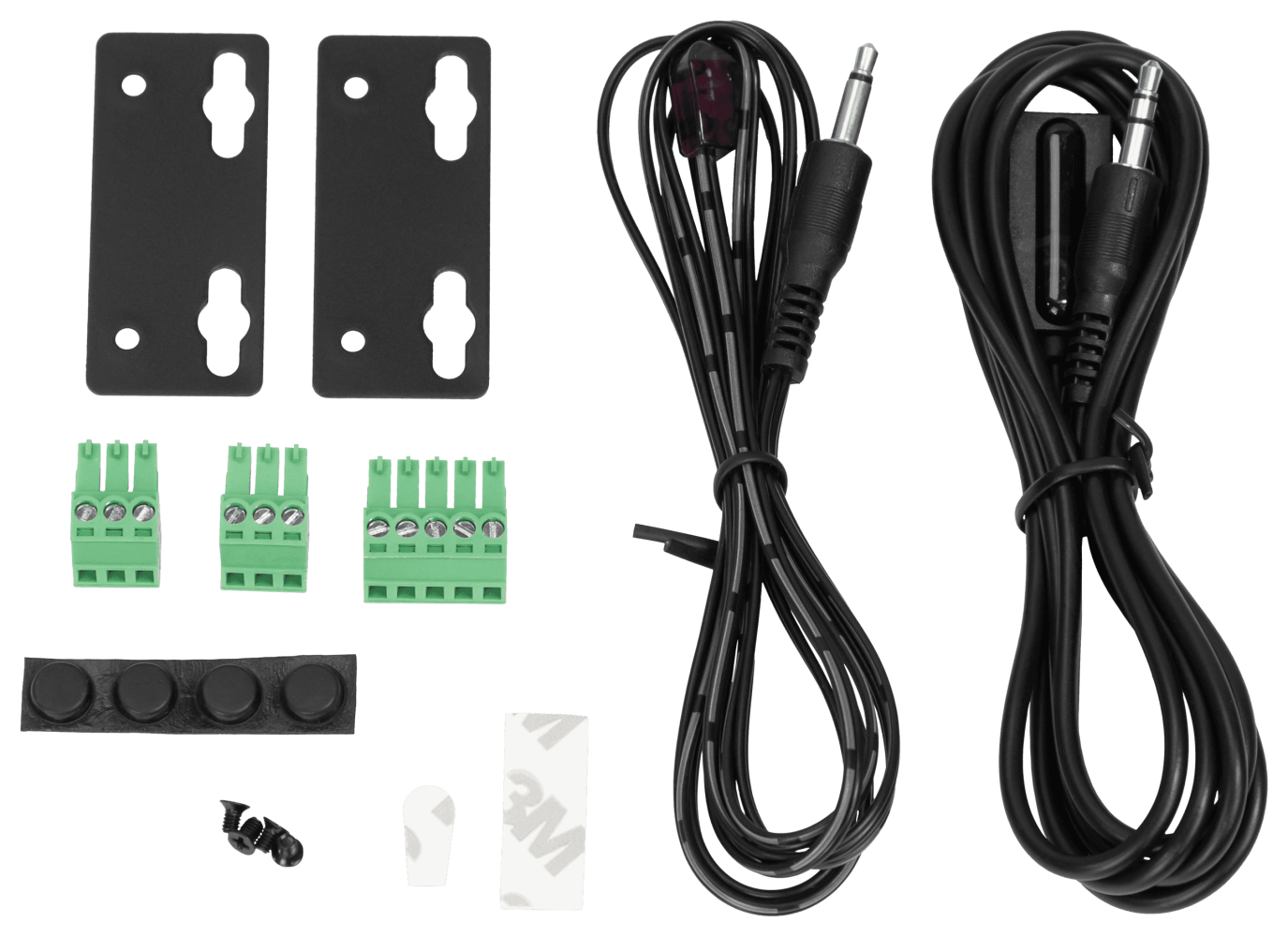

Lieferumfang:
- AC-MXNET-1G-AVDM-E (Encoder/Transmitter)
- 1 x IR-Emitter
- 1 x IR-Empfänger
- 2 x Montagehalterungen
- 4 x Schrauben für Montagehalterungen
- 1 x 3-polige Klemmenblock
- 1 x 5-Pin-zu-2-Kanal-Extraktionskabel
Technische Daten:
Videoanschlüsse
- Signaltyp: DVI 1.0, HDMI 2.0b
- Videoauflösung: 4K@30Hz 4:2:0
- Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
- Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
Audioanschlüsse
- Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution
- Audioformat (HDMI-Loop-Out): Wie End-to-End, jedoch zusätzlich Dolby MAT 8CH
- Eingebettetes Audio: Stereo-Analog-Audio
- De-Embedded Audio: Stereo-Analog-Audio
Weitere Anschlüsse
- Ethernet: (1) × RJ-45-Buchse, PoE
- SFP: (1) × SFP-Steckplatz
- HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
- Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
- IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
- RS232: (1) × 3-poliger Klemmenblock
- USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro für MXNET-Dienst
Übertragungsdistanz
- Ethernet: 100 m über CAT5e und höher
- SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul
Weitere Daten
- Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
- Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
- Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
- Maximaler Stromverbrauch: 9,5 W
- PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
- Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0,8 A, Ausgang: DC 12 V, 2 A
- Montage: Halterung für Rack-Montage im Lieferumfang
- Abmessungen (nur Gerät): 200 x 104 x 20 mm
- Abmessungen (verpackt): 310 x 180 x 54 mm
- Gewicht (nur Gerät): 0,55 kg
- Gewicht (verpackt): 0,77 kg
- Vorschriften: CE/FCC/UL
- Produktgarantie: 10 Jahre
