AV ProEdge AC-MXNET-1G-EV2

Produkteigenschaften

• HDMI 2.0
• 18 Gbit/s Bandbreitenunterstützung
• HDCP 2.3 (und alle früheren Versionen werden unterstützt)
• Evolution II ASIC mit verbesserter Codierungs-Engine
• Bei „verlustbehafteten“ Signalen optimiert JPEG 2000 die Komprimierungseffizienz
• Proprietäre MXNet Mentor-Schnittstelle für Bandbreitenmanagement, Echtzeit-Status-Feedback, Live-Diagnose sowie EDID-Kopie und -Konfiguration
• Kodiert natives 4K/60fps 4:4:4 RGB oder YCbCr mit dynamischer Metadatenunterstützung
• Mehrkanalunterstützung mit hoher Bitrate für Dolby Atmos und DTS:X
• Genlock Frame-Syncing stellt sicher, dass Videowände frei von Bildrissen sind
• Nahezu keine Latenz, visuell nicht wahrnehmbar
• Konfigurieren Sie das Steuersignal-Routing für RS-232, IR oder USB über MXNet Mentor
• USB/KVM-Unterstützung mit USB 2.0 Typ-B Host-Verbindung
• Verbesserte USB 2.0-Videoverarbeitung für Auflösungen bis zu 1920 x 1080p bei 30 Hz
• Das integrierte OLED-Datenfenster bietet lokalisierte Geräteinformationen auf einen Blick
• Unterstützt durch die 10-jährige, unkomplizierte Garantie von AVPro Edge
• 10 Jahre Garantie

Eigenschaften im Detail:

• JPEG 2000. Die von MXNet implementierte JPEG 2000-Kodierung unterscheidet sich von MPEG und anderen auf diskreter Kosinustransformation basierenden Codecs, da sie die Komprimierungseffizienz für Anwendungen mit begrenzter Bandbreite optimiert. JPEG 2000 basiert auf einem Wavelet-Transformationsalgorithmus und bietet verlustfreie oder verlustbehaftete Komprimierung sowie analysierbare Codeströme. Genlock wird unterstützt und synchronisiert eine Videoquelle bildweise mit Decodern, die eine Videowand bilden, für ein simultan synchronisiertes, störungsfreies Erscheinungsbild.
• Native 4K/60fps-Unterstützung. MXNet-Encoder und -Decoder der ersten Generation waren nicht in der Lage, 4K/60fps 4:4:4 RGB/YCbCr, 10- und 12-Bit nativ oder mit dynamischen Metadaten zu unterstützen.
• Wenn nicht verlustfrei, wendet die fortschrittliche Codierungs-/Decodierungs-Engine, die auf dem neuen ASIC basiert, der für V2-Encoder und -Decoder entwickelt wurde, eine begrenzte, ultraleichte Komprimierung an und erstellt beim Decodieren ein Artefakt-freies Bild, einschließlich Dolby Vision- oder HDR10+-Inhalten.
• Unterstützung für Mehrkanal-Audio mit hoher Bitrate – Dolby Atmos und DTS:X für IMAX Enhanced werden jetzt unterstützt.
• Verbesserte Vorschau-Miniaturansichten. MXNet der ersten Generation unterstützte statische Miniaturansichten mit einer Auflösung von 960 x 540 Pixeln, die alle 10 Sekunden umgedreht werden. EVO II unterstützt das Substreaming von Medien von Drittanbietern über eine HTTP-Adresse mit einer verbesserten Pixelauflösung von 1024 x 576.
• Datenstatusfenster: Ein auf der Frontseite untergebrachter, integrierter Mini-OLED-Bildschirm zeigt wichtige Informationen zur Geräteeinrichtung, zur Systemfehlerbehebung oder zum Standardbetriebsstatus an. Auch die Vergabe von individuellen Namen je Decoder ist mit Hilfe der MXNET Mentor Software problemlos möglich. Dazu stehen dem Nutzer 12 Zeichen zur Verfügung.  Außerdem werden IP- und MAC-Adressen angezeigt.
• Steuersignalrouting. IR- und RS-232-Steuersignalrouten, die mit der MXNet Mentor-Software direkt über den AC-MXNET-1G-EV2 an nachgeschaltete V2-Decoder zugeordnet wurden. Jeder an einen MXNet-Systemschalter angeschlossene V2-Decoder kann möglicherweise geroutete Signale empfangen. I-PASS- und IR-EYE-Ports unterstützen den IR-Signaldurchsatz von Übersteuerungssystemen Dritter bis hin zu endpunktbezogenen Produkten.
• USB- und KVM-Unterstützung. Auf jedem AC-MXNET-1G-EV2 befindet sich ein weiblicher USB 2.0-Typ-B-Hostanschluss. Die MXNet Mentor-Software ermöglicht eine einfache Routing-Konfiguration für bidirektionale USB-Signale von einem bestimmten Host-Encoder zu einem Downstream-Decoder mit angeschlossenem USB-Gerät.
• Die USB-Video-Downstream-Verarbeitung wurde verbessert und unterstützt Auflösungen von bis zu 1920 x 1080p bei 30 Hz.
• Die Lichtemission eines AC-MXNET-1G-EV2 kann über MXNet Mentor gesteuert werden. Alle Statusleuchten, einschließlich der Netzwerkverbindungs-LEDs und des OLED-Displays, können optional deaktiviert werden, um unerwünschte Ablenkungen zu verhindern und eine diskrete Platzierung an gewünschter Stelle zu ermöglichen. Für eine gute Sichtbarkeit bei der Fehlerbehebung können die Geräteleuchten auch kontinuierlich „blinken“.
• Netgear-Support – Die Ingenieure von MXNet haben mit Netgear zusammengearbeitet, um sicherzustellen, dass ihre Switches mit den MXNet Encodern und Decodern funktionieren. Um die Installation von MXNet mit Netgear-Switches noch einfacher zu machen, hat Netgear ein „AVPro Edge Profile“ entwickelt. Sobald dies geladen ist, funktioniert der Switch nahtlos mit dem AVPro Edge-Encoder und -Decoder.



Lieferumfang

• AC-MXNET-1G-EV2 (Encoder/Sendergerät)
• 1 x IR-Emitter
• 1 x IR-Empfänger
• 2 x Montagehalterungen
• 4 x Schrauben für Montagehalterungen
• 2 x 3-polige Klemmenblöcke

Was ist AV over IP?
AV over IP schnell erklärt.....folgen Sie diesem Link!

---

---

---

---

---

---

---

---

---

---

---

---

---

---

Kompatibel zu:

AC-MXNET-1G-DV2
AC-MXNET-SW48
AC-MXNET-CBOX
AC-MXNET-SW24


Technische Daten:

Videoanschlüsse:

• Signaltyp: DVI 1.0, HDMI 2.0b
• Videoauflösung: 720P@50/60Hz; 1080P@50/60Hz; 4K@50/60HZ 4:4:4*; 4K@30HZ 4:4:4; 4K@60HZ 4:2:0; 4K@24HZ 4:2:0/4:2:2 [Ultrawide-Unterstützung]
• HDR-Format: HDR 10, HLG, Dolby Vision @30Hz
• Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
• Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
• Visuell verlustfrei: 4096x2160P@60Hz (8 BIT) 4:4:4 oder RGB; 3840x2160P@60HZ (12BIT) 4:2:2 DOLBY VISION; 3840x 2160P@60HZ (10BIT) 4:2:2 HDR10/HLG; 1920x1080P@60HZ (12BIT)


Audioanschlüsse

• Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution, DTS-HD Master Audio, Dolby Atmos
• Audioformat (HDMI-Loop-Out): Identisch mit End-to-End
• Embedded Audio: Stereo-Analog-Audio
• De-Embedded Audio: Stereo-Analog-Audio


Weitere Anschlüsse:

• Ethernet: (1) × RJ-45-Buchse, PoE
• SFP: (1) × SFP-Steckplatz
• HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
• Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
• IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
• RS232: (1) × 5-poliger Klemmenblock
• USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro Typ-B für MXNet-Service


Überbrückungsdistanz:

• Ethernet: 100 m über CAT5e und höher
• SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul


Weitere Daten:

• Betriebstemperatur: -5 bis 51 °C
• Lagertemperatur: -20 bis 60 °C
• Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
•  Maximaler Stromverbrauch: 6,5 W (AVDM 9,5 W)
• PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
• Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0.8 A, Ausgang DC 12 V, 2 A
• Montage: Halterung für Rack-Montage im Lieferumfang
• Abmessungen (nur Gerät): 200 x 120 x 20 mm
• Abmessungen (verpackt): 310 x 180 x 54 mm
• Gewicht (nur Gerät): 0,8 kg
• Gewicht (verpackt): 0,91 kg
• Vorschriften: CE/FCC/UL
• Produktgarantie: 10 Jahre

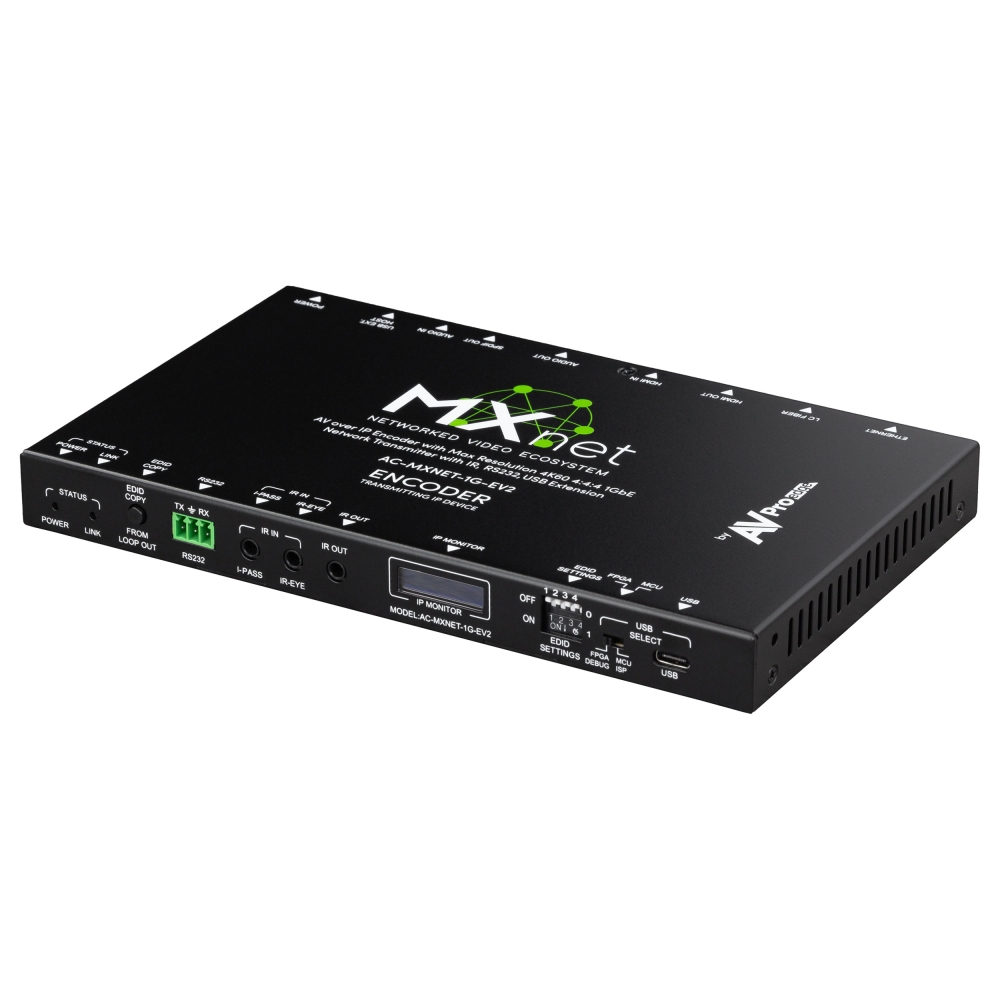

AVPro Edge AC-MXNET-1G-EV2
Artikel: 89.11.10


AV over IP Sender/Encoder

Der AV over IP Encoder kodiert ein Videosignal mit einer maximalen Auflösung von 4K@60Hz 4:4:4 – zusammen mit Audio-, Steuer-, Strom- sowie HDR-Metadatensignalen. Diese Signale werden via Multicast-Routing über einen Multicast-kompatiblen L3-Managed-Network-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. Die Signal-Latenz beträgt hierbei weniger als 17ms (bei 60Hz). Der Encoder (Sender) kodiert die Audio-/Video-/Steuersignale in IP-Pakete unter Verwendung eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate von 200Mbps bis zu 850Mbps in der Spitze. Er unterstützt ebenfalls eine eigenständige Punkt-zu-Punkt-Anwendung, indem er direkt an einen Decoder des gleichen Typs angeschlossen wird. Das Lüfterlose Design, das geringe Gewicht und das OLED Informations-Display auf der Front fördern die Integration und Installation. Es lassen sich alle selbstleuchtenden Elemente, wie LED´s und Displays deaktivieren um eine sogenannte Dunkelraum-Installation zu gewährleisten. Alle Einstellungen, sowie die komplette Steuerung des Senders übernimmt eine entsprechende Konfigurations-Box auf Basis einer eigenständigen Software.

Hersteller: AVPro Edge
Modell: AC-MXNET-1G-EV2


Eigenschaften in der Übersicht:

• 1GBit maximale Datenrate
• JPEG2000 Codec für nahezu latenzfreie Übertragung
• Erweitertes EDID Management
•
• Konfiguration und Überwachung über Webbasierte Software
• HDMI-Loop Anschluss zur Weiterleitung des anliegenden Signals
• Analoges Audio Embedding und De-embedding
• PoE Unterstützung mit einer maximalen Leistungsaufnahme von 6,5 Watt
• Lüfterloses Design und geringes Gewicht (<550g)
• SFP-Port für eine Multimode oder Singlemode Glasfaserverbindung
• Eingebautes OLED-Display zur Anzeige aller relevanten Informationen
• Unterstützung für USB/KVM-Host
• Direktes RS-232- und IR-Routing zu einem oder mehreren Decodern über TCP/IP
• Alle Signale (Audio, Video, Control) können völlig frei geroutet werden
• Komplette Deaktivierung aller LED´s und des OLED-Displays (Dunkelraum-Montage)
• 10 Jahre Hersteller Garantie



Technische Daten:

Video:
Signaltyp: DVI 1.0, HDMI 2.0b
Videoauflösung: 720P@50/60Hz; 1080P@50/60Hz; 4K@50/60HZ 4:4:4*; 4K@30HZ 4:4:4; 4K@60HZ 4:2:0; 4K@24HZ 4:2:0/4:2:2 [Ultrawide-Unterstützung]
HDR-Format: HDR 10, HLG, Dolby Vision @30Hz
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
Bittiefe pro Farbe: 1080P (16 Bit), 4k (10, 12 Bit)
Visuell verlustfrei: 4096x2160P@60Hz (8 BIT) 4:4:4 oder RGB; 3840x2160P@60HZ (12BIT) 4:2:2 DOLBY VISION; 3840x 2160P@60HZ (10BIT) 4:2:2 HDR10/HLG; 1920x1080P@60HZ (12BIT)

Audio:
Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution, DTS-HD Master Audio, Dolby Atmos
Audioformat (HDMI-Loop-Out): Identisch mit End-to-End
Embedded Audio: Stereo-Analog-Audio
De-Embedded Audio: Stereo-Analog-Audio

Ports:
Ethernet: (1) × RJ-45-Buchse, PoE
SFP: (1) × SFP-Steckplatz
HDMI: (2) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang, ein HDMI-Loop-Ausgang
Audio: (1) × 5-poliger Anschlussblock, symmetrischer L/R-Audioausgang, (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
IR: (3) × 3,5-mm-Mini-Stereo-Buchse, ein IR-Pass, ein IR-EYE, ein IR-Ausgang
RS232: (1) × 5-poliger Klemmenblock
USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro Typ-B für MXNet-Service

Distanz:
Ethernet: 100 Meter/330 Fuß über CAT5e und höher
SFP und Glasfaser: 1000BASE-SX SFP-Transceiver-Modul (MMF, 850 nm, 550 m, LC, DOM), 1000BASE-LX/LH SFP 1310 nm 10 km Transceiver-Modul

Umwelt:
Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)

Leistung:
Maximaler Stromverbrauch: 6,5 W (AVDM 9,5 W)
PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
Netzteil: Eingang: AC 120–240 V, 50/60 Hz, 0,8 A, Ausgang DC 12 V, 2 A

Maße:
Montage: Halterung für Rack- und Möbelmontage
Abmessungen (nur Gerät Breite/Tiefe/Höhe) mm: 200 x 120 x 20
Abmessungen (verpackte Breite/Tiefe/Höhe) mm: 310 x 180 x 54
Gewicht (Einheit): 0,8 kg
Gewicht (verpackt): 0,91 kg
Vorschriften: CE/FCC/UL
Produktgarantie: 10 Jahre
