AVPro Edge AC-MXNET-1G-EV2WP

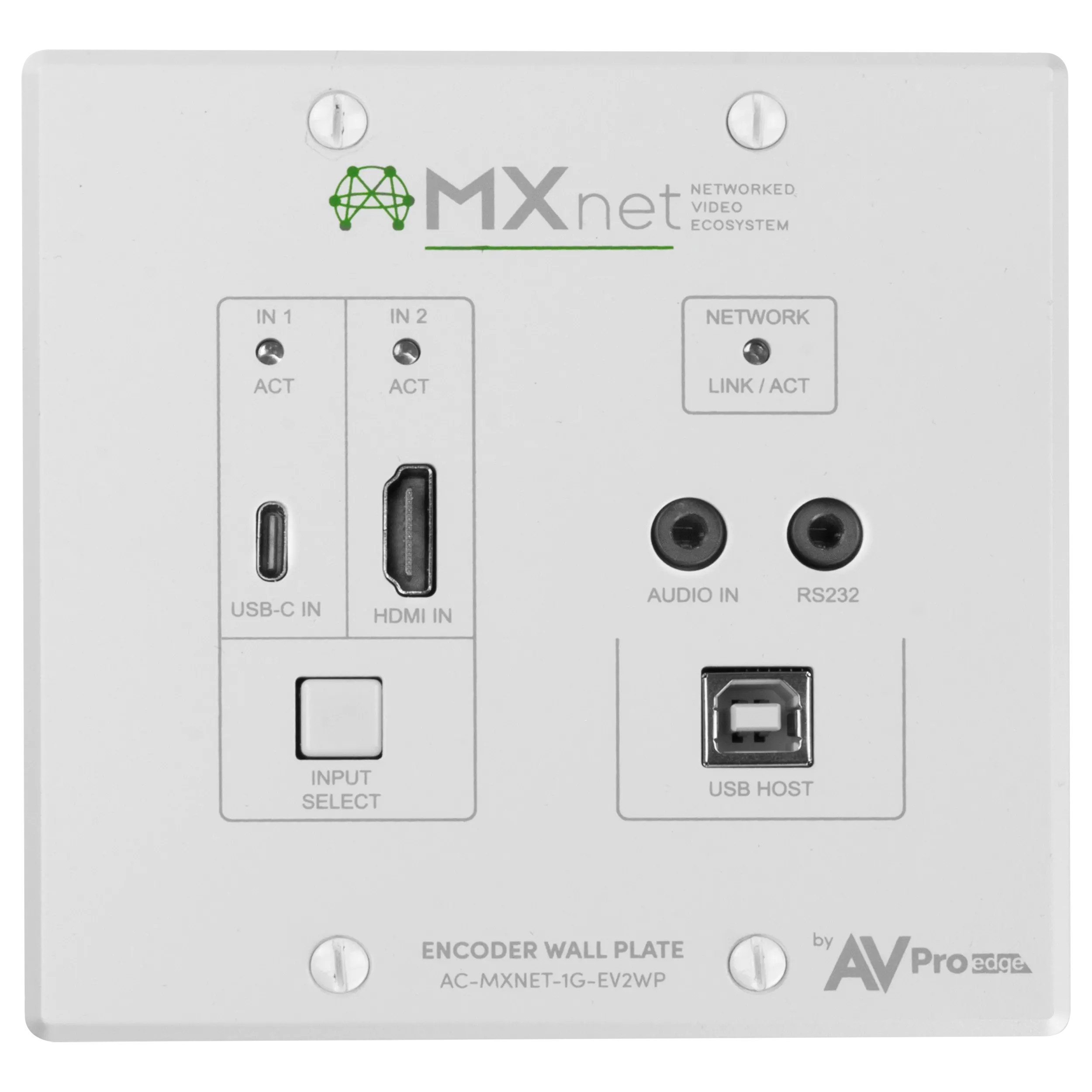

AC-MXNET-1G-EV2WP Wall-Plate-Encoder
ist ein AV over IP Encoder, der in jeden Standard US-Rahmen (Dual-Gang) passt. Dazu wird das MXNet-Wandanschlussfeld mit einer beliebigen HDMI-Quelle verbunden. Es kodiert dabei das Audio-/Videosignal in ein Multicast-Datenformat, das an jeden Decoder-Endpunkt innerhalb des Projekts/der Installation weitergeleitet werden kann. Dieses Gerät wird über ein CAT-Kabel (CAT6e oder besser) direkt mit jedem MXNet-Switch verbunden.
Der AC-MXNET-1G-EV2WP kodiert ein 4K 4:4:4 60Hz HDMI-Videosignal – zusammen mit Audio, Steuerung und Stromversorgung. Diese Signale werden über Multicast-Routing über einen MXNet- oder Multicast-kompatiblen L3-verwalteten Netzwerk-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. MXNet-Encoder kodieren Audio-/Video-/Steuersignale mithilfe eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate (200 Mbit/s für 1080p-Inhalte, 300 Mbit/s für 4K60-Inhalte, 850 Mbit/s in der Spitze) in IP-Pakete. Dies alles geschieht nahezu ohne Latenz.
Mit dem aktuellesten Softwarte-Update ist dieser Wandeinbau-Encoder der Version 2 nun auch in der Lage, Videodaten zu senden und Signale von USB-Peripheriegeräte zu empfangen!
ist ein AV over IP Encoder, der in jeden Standard US-Rahmen (Dual-Gang) passt. Dazu wird das MXNet-Wandanschlussfeld mit einer beliebigen HDMI-Quelle verbunden. Es kodiert dabei das Audio-/Videosignal in ein Multicast-Datenformat, das an jeden Decoder-Endpunkt innerhalb des Projekts/der Installation weitergeleitet werden kann. Dieses Gerät wird über ein CAT-Kabel (CAT6e oder besser) direkt mit jedem MXNet-Switch verbunden.
Der AC-MXNET-1G-EV2WP kodiert ein 4K 4:4:4 60Hz HDMI-Videosignal – zusammen mit Audio, Steuerung und Stromversorgung. Diese Signale werden über Multicast-Routing über einen MXNet- oder Multicast-kompatiblen L3-verwalteten Netzwerk-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. MXNet-Encoder kodieren Audio-/Video-/Steuersignale mithilfe eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate (200 Mbit/s für 1080p-Inhalte, 300 Mbit/s für 4K60-Inhalte, 850 Mbit/s in der Spitze) in IP-Pakete. Dies alles geschieht nahezu ohne Latenz.
Mit dem aktuellesten Softwarte-Update ist dieser Wandeinbau-Encoder der Version 2 nun auch in der Lage, Videodaten zu senden und Signale von USB-Peripheriegeräte zu empfangen!
Produkteigenschaften:
- 4K AV over IP Encoder/Transmitter in Wandeinbau-Format
- Über den USB-C Port sowohl Videodaten senden als auch Signale von USB-Peripheriegeräte empfangen
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.2 (und alle früheren Versionen werden unterstützt)
- 1G maximale Datenrate
- Bandbreitenverwaltung über MXNet Mentor
- RS-232 und IR Direct Routing zu einem oder mehreren Decodern
- 10 Jahre Garantie
Lieferumfang:
- AC-MXNET-1G-EV2WP (Encoder/Sendergerät)
- 1 x Decora Abdeckplatte Wand (weiß)
- 2 x lange Steckdosenschrauben
Decoder:
- AVPro Edge AC-MXNet-1G-DV2, 1G Decoder der V2-Version
- AVPro Edge AC-MXNet-1G-DV2-SEA, 1G Decoder der V2-Version mit SEALoc-Beschichtung
- AVPro Edge AC-MXNet-1G-DV2-Dante, 1G Decoder der V2-Version mit Dante-Interface
Netzwerk-Switche:
- AVPro Edge AC-MXNet-SW12, 12-Port Netzwerk-Swich
- AVPro Edge AC-MXNet-SW24, 24-Port Netzwerk-Switch
- AVPro Edge AC-MXNet-SW48, 48-Port Netzwerk-Switch
Weiterführende Schule mit 20 Klassenräumen
.jpg)
Technische Daten:
Videoanschlüsse:
Audioanschlüsse:
Weitere Anschlüsse:
Überbrückungsdistanz:
Weitere Daten:
Videoanschlüsse:
- Signaltyp: Propietärer Codec basierend auf M-JPEG
- Videoauflösung: 4K@60Hz 4:4:4
- Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0. RGB
- Bittiefe pro Farbe: 1080P (8, 10, 12 Bit), 4K (8, 10, 12 Bit)
Audioanschlüsse:
- Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Channel, Dolby Digital 5.1 Channel, Dolby Digital Plus, DTS 5.1 Channel, DTS–ES, DTS–HD High Resolution, DTS-HD Master Audio, Dolby Atmos
- Eingebettetes Audio: Stereo-Analog-Audio (3,5mm Klinke)
Weitere Anschlüsse:
- Ethernet: (1) × RJ-45-Buchse, PoE
- HDMI: (1) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang
- Audio: (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
- RS232: (1) × 3,5-mm-Buchse
- USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB-C für MXNet Service, (1) x USB-C Input
Überbrückungsdistanz:
- Ethernet: 100 m über CAT5e und höher
Weitere Daten:
- Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
- Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
- Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
- Maximaler Stromverbrauch: 6,7 W
- PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
- Montage: Wandmontage
- Abmessungen (nur Gerät): 92 x 54 x 110 mm
- Abmessungen (verpackt): 154 x 130 x 85 mm
- Gewicht (nur Gerät): 0,47 kg
- Gewicht (verpackt): 0,56 kg
- Vorschriften: CE/FCC/UL
- Produktgarantie: 10 Jahre
