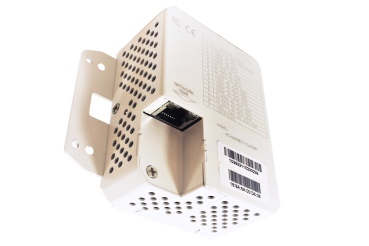

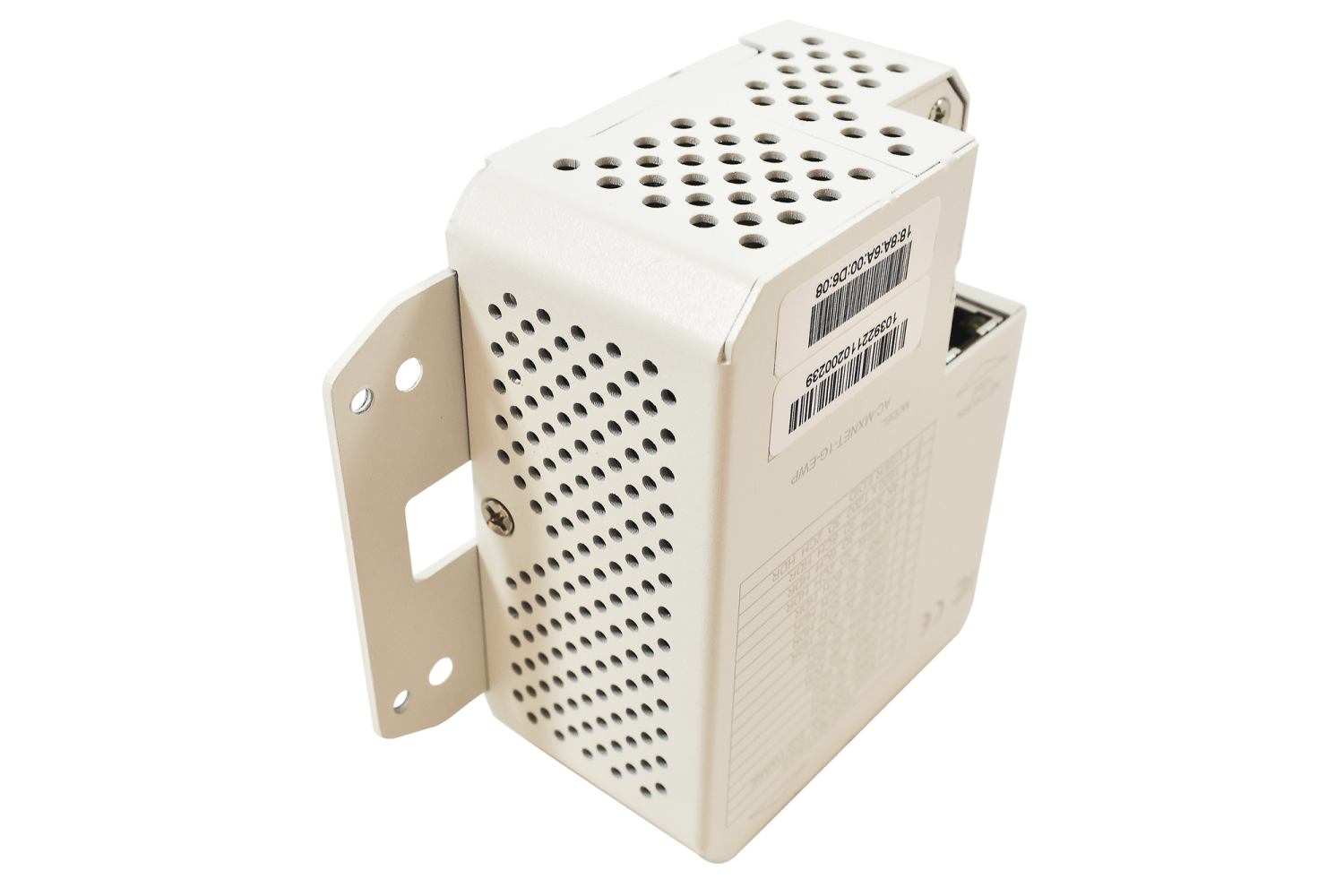

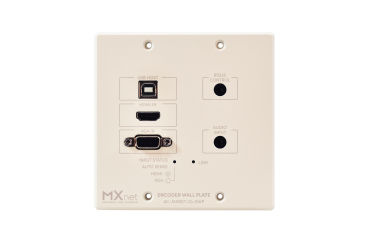

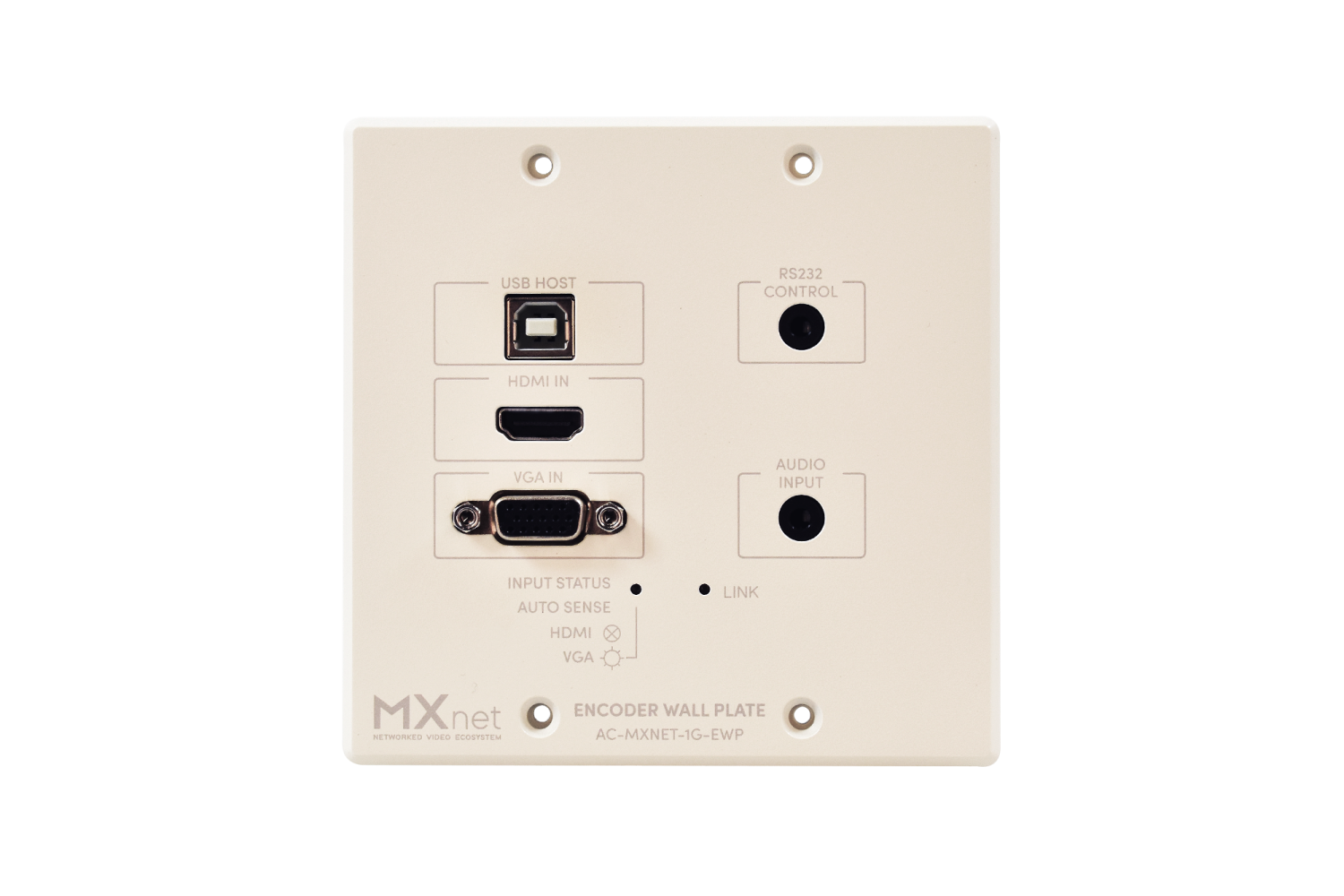

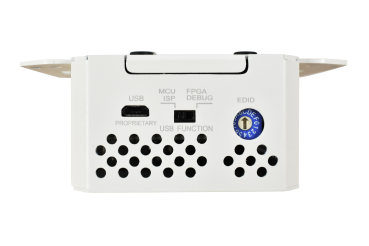

AC-MXNET-1G-EWP Wall-Plate-Encoder
ist ein AV over IP Encoder, der in jeden Standard US-Rahmen (Dual-Gang) passt. Dazu wird das MXNet-Wandanschlussfeld mit einer beliebigen HDMI-Quelle verbunden. Es kodiert dabei das Audio-/Videosignal in ein Multicast-Datenformat, das an jeden Decoder-Endpunkt innerhalb des Projekts/der Installation weitergeleitet werden kann. Dieses Gerät wird über ein CAT-Kabel (CAT 5e oder besser) direkt mit jedem MXNet-Switch verbunden.
Der AC-MXNET-1G-EWP kodiert ein 4K 4:2:0 30Hz HDMI-Videosignal – zusammen mit Audio, Steuerung und Stromversorgung. Diese Signale werden über Multicast-Routing über einen MXNet- oder Multicast-kompatiblen L3-verwalteten Netzwerk-Switch an einzelne oder mehrere Decoder-Endpunkte weitergeleitet. MXNet-Encoder kodieren Audio-/Video-/Steuersignale mithilfe eines optimierten JPEG2000-Codecs mit einer flexiblen Datenrate (200 Mbit/s für 1080p-Inhalte, 300 Mbit/s für 4K30-Inhalte, 850 Mbit/s in der Spitze) in IP-Pakete. Dies alles geschieht nahezu ohne Latenz.
Produkteigenschaften:
- 4K AV over IP Encoder/Transmitter in Wandeinbau-Format
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- 1G maximale Datenrate
- Bandbreitenverwaltung über MXNet Mentor
- RS-232 und IR Direct Routing zu einem oder mehreren Decodern
- 10 Jahre Garantie!
Lieferumfang:

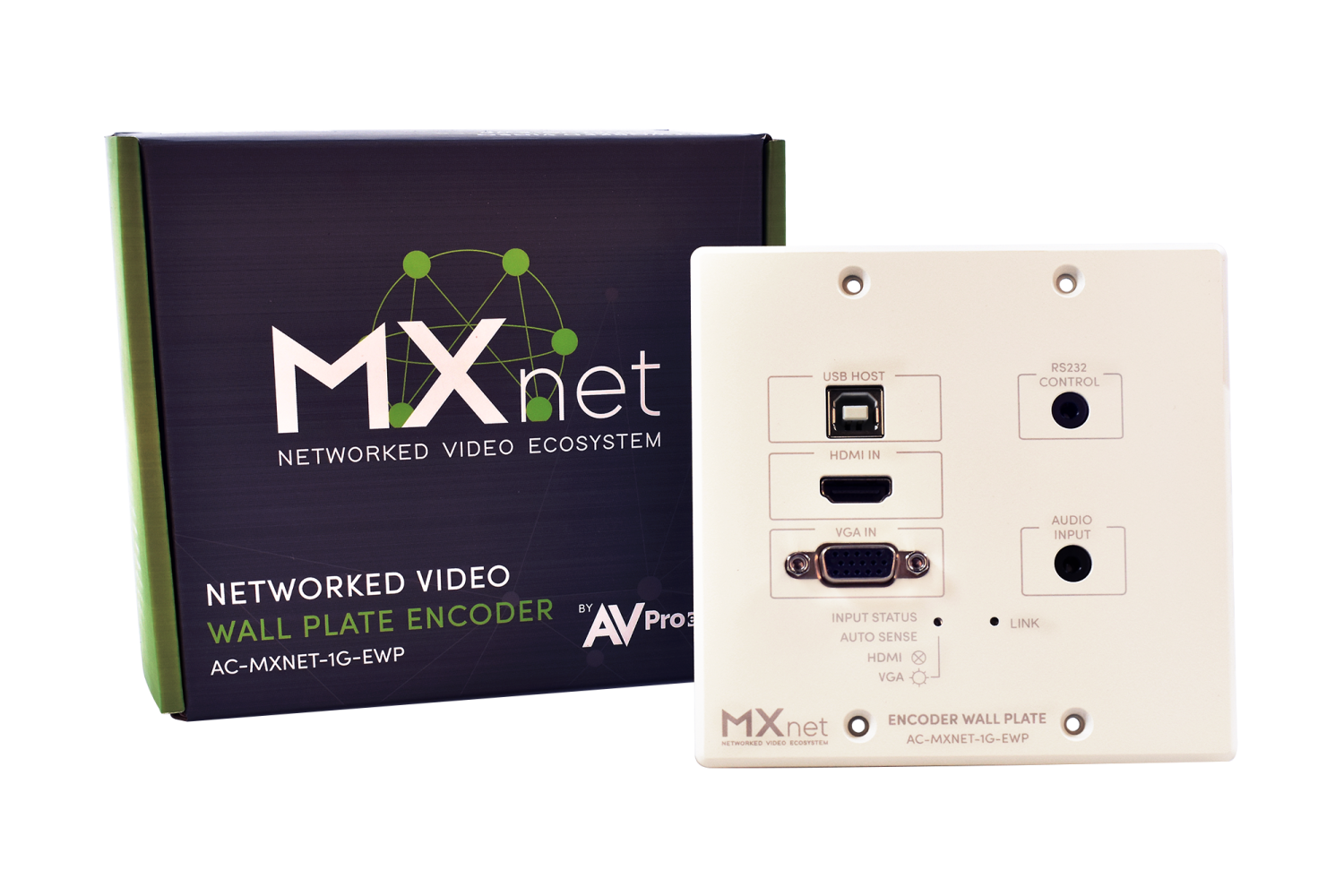

- AC-MXNET-1G-EWP (Encoder/Sendergerät)

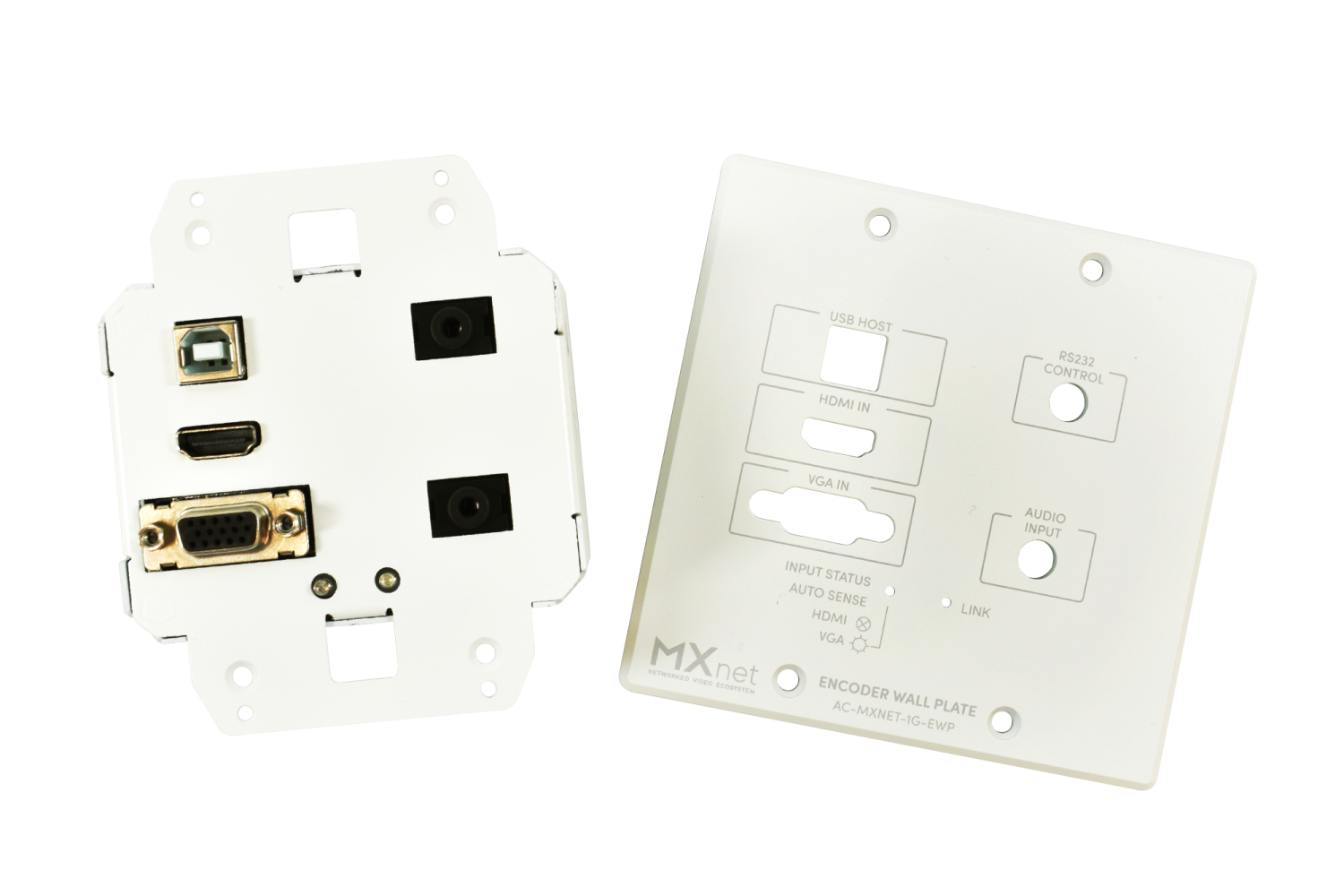

- 1 x Decora Abdeckplatte Wand (weiß)
- 2 x lange Steckdosenschrauben
Technische Daten:
Videoanschlüsse:
- Signaltyp: Analoges RGBHV, HDMI 2.0b
- Videoauflösung: 4K@30Hz 4:4:4
- Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0
- Bittiefe pro Farbe: 1080P (16 Bit), 4K (10, 12 Bit)
Audioanschlüsse:
- Audioformat (Ende zu Ende): PCM 2, 5.1, 7.1 Kanal, Dolby Digital 5.1 Kanal, Dolby Digital Plus, DTS 5.1 Kanal, DTS–ES, DTS–HD High Resolution
- Eingebettetes Audio: Stereo-Analog-Audio
Weitere Anschlüsse:

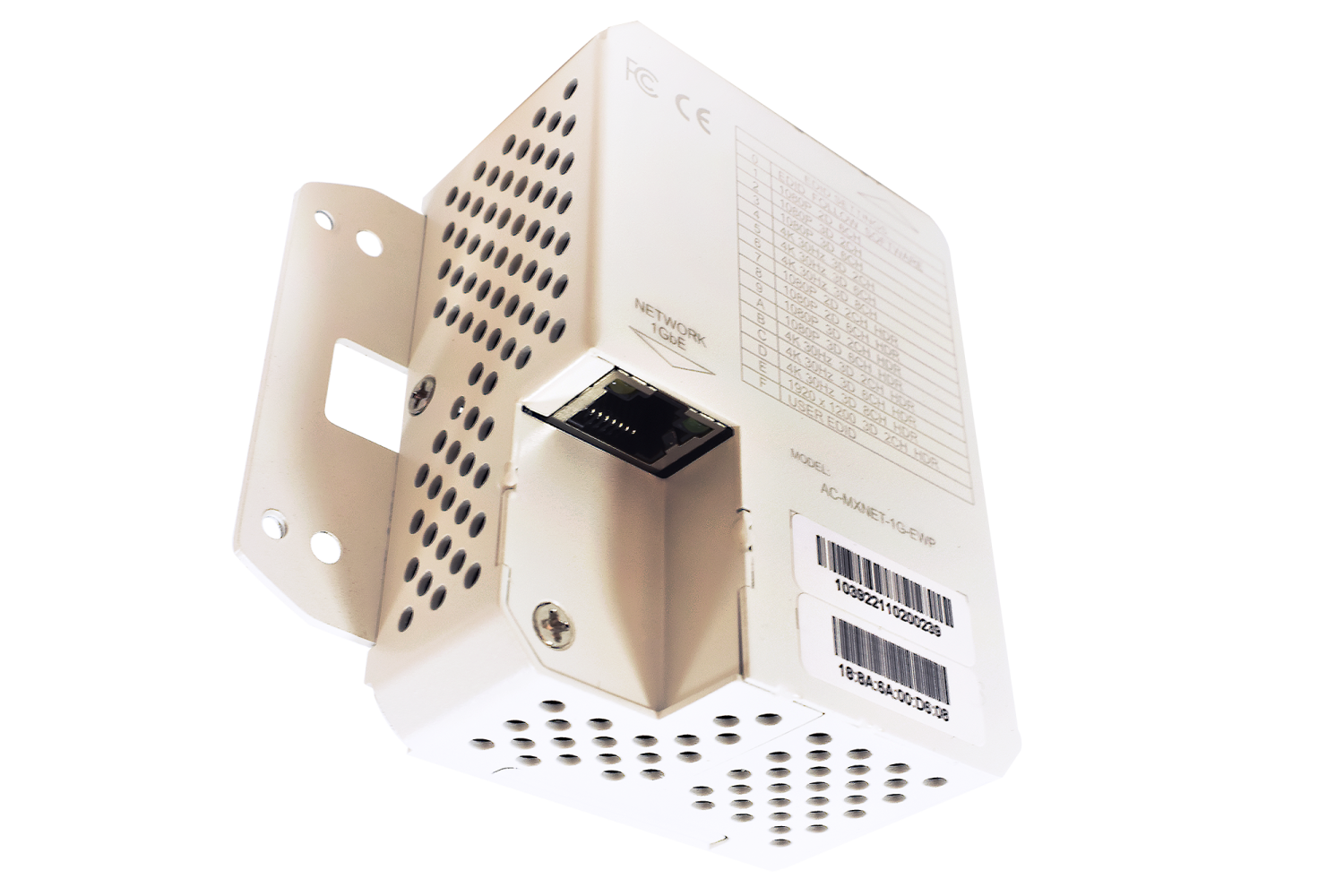

- Ethernet: (1) × RJ-45-Buchse, PoE
- HDMI: (1) × HDMI Typ A 19-polig, weiblich, ein HDMI-Eingang
- Audio: (1) × 3,5-mm-Mini-Stereo-Klinkenstecker, Audioeingang
- RS232: (1) × 3,5-mm-Buchse

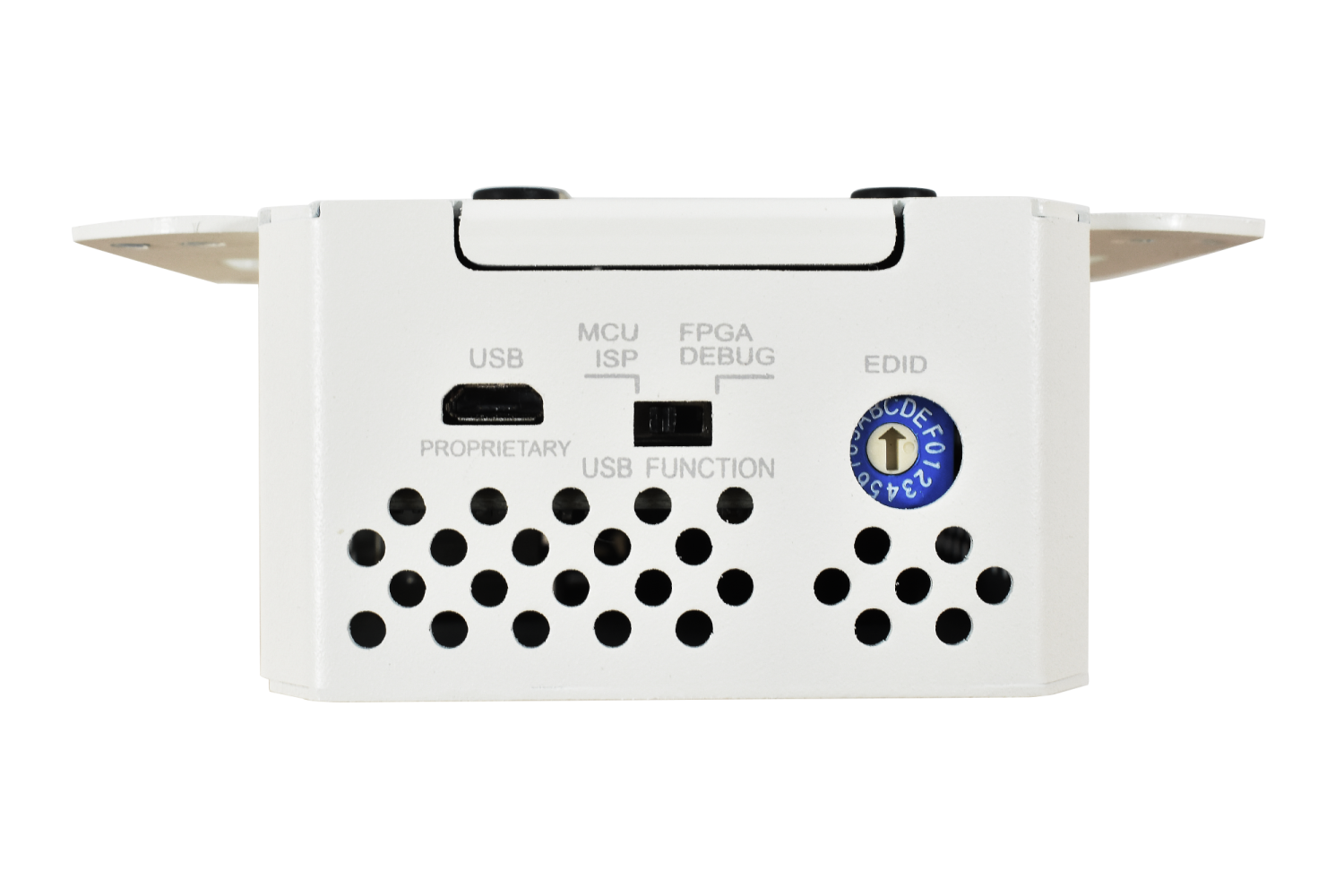

- USB: (1) × USB 2.0 Typ-B für USB-Erweiterung und KVM, (1) × USB Micro für MXNET-Dienst
Überbrückungsdistanz:
- Ethernet: 100 m über CAT5e und höher
Weitere Daten:
- Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)
- Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)
- Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
- Maximaler Stromverbrauch: 7 W
- PoE (Power over Ethernet): IEEE 802.3af (15,4 W)
- Montage: Wandmontage
- Abmessungen (nur Gerät): 68 x 87 x 47 mm
- Abmessungen (verpackt): 155 x 134 x 87 mm
- Gewicht (nur Gerät): 0,53 kg
- Gewicht (verpackt): 0,77 kg
- Vorschriften: CE/FCC/UL
- Produktgarantie: 10 Jahre
