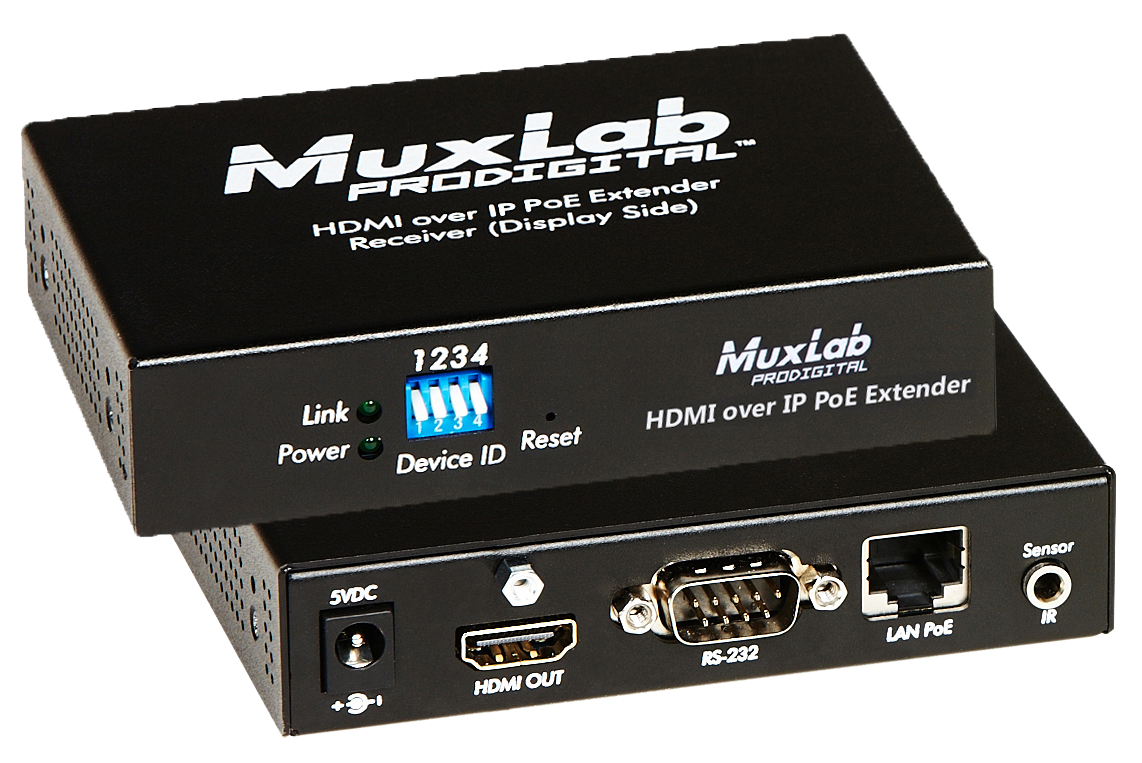

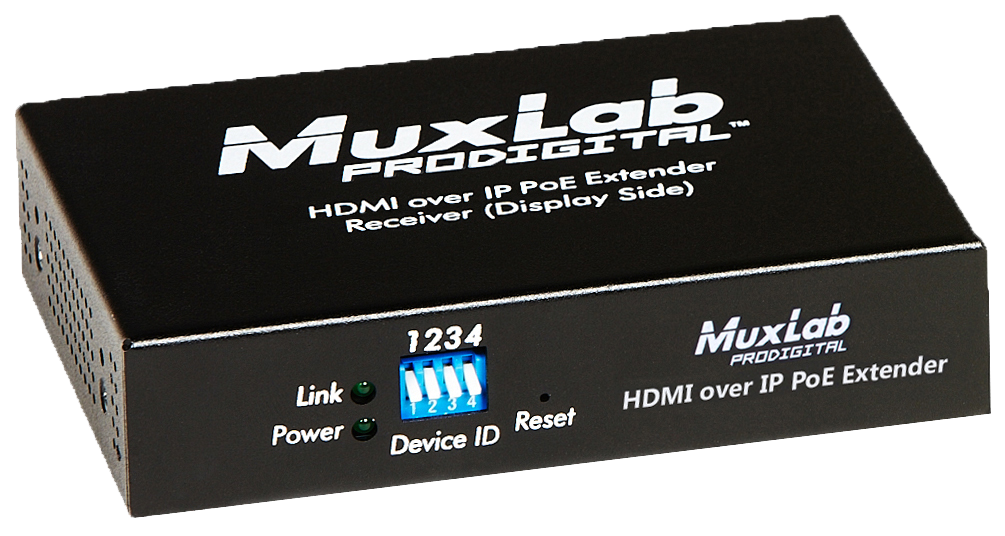

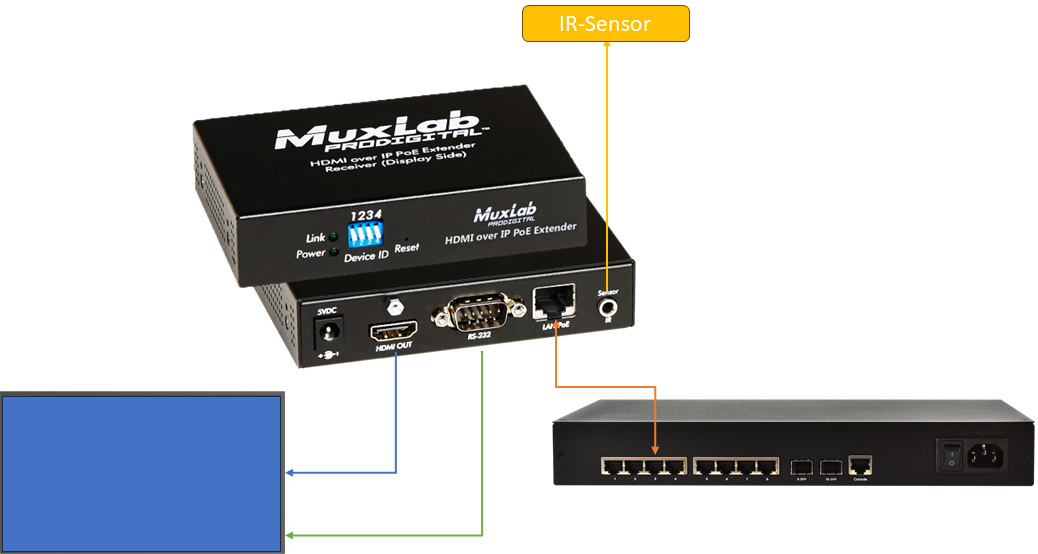

MuxLab MIP 102-R

Eigenschaften:

• Videowand mit Hunderten von Displays konfigurierbar – abhängig von der Netzwerkbandbreite
• HDMI 1.3-Unterstützung
• Auflösungen bis zu 1080p
• Visuell verlustfreie Videoübertragung (1 Frame Latenz)
• Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt
• Übertragungsdistanz bis zu 100 m (330 ft) über Cat5e/6
• Bis zu 120 m (390 ft) Reichweite zwischen einem (1) TX und einem (1) RX bei direkter Punkt-zu-Punkt-Verbindung ohne LAN-Switch
• RS232- und IR-Übertragung für Fernsteuerung unterstützt
• Stromversorgung über PoE
• Steuerung per Webbrowser über Mobilgerät oder Tablet mit dem Modell 500811 (ProDigital Network Controller)
• Empfänger (500754-RX) auch einzeln erhältlich



Folgen in Kürze!

Technische Daten:

Umgebung: HDMI 1.3a

Geräte: DVD, Plasma, Projektoren, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung.

Videowand: NxM-Videowand-Funktionalität

Maximale Konfiguration: Hunderte von Sendern und Empfängern, abhängig von der Netzwerkbandbreite.

Kompatibilität: Kompatibel mit 500752 und 500753

Übertragung: Transparent für den Benutzer

Videobandbreite: 225 MHz

Signale: HDMI 1.3a-Protokoll

Anschlüsse:

• Eine (1) HDMI-Buchse
• Eine (1) RJ45S-Buchse für CAT5e/6 ungeschirmtes oder geschirmtes Twisted Pair-Kabel
• Eine (1) 3,5-mm-Buchse für IR-Sender/-Empfänger
• Ein (1) DB9-Seriellanschluss
• Vier (4) DIP-Schalter zur Geräteadressierung

Hinweis: HDMI-Kabel sind nicht enthalten.

Maximale Entfernung (basierend auf einer maximalen Länge von 2 m HDMI-Kabel an jedem Ende): CAT5e/6: 100 m bei bis zu 1080p
Hinweis: In elektrisch störanfälligen Umgebungen muss ein STP-Kabel verwendet werden. Zudem verringert Kreuzverkabelung die effektive Entfernung, abhängig von der Qualität des verwendeten Kabels.

Latenz: Ein (1) Frame

Komprimierung: Motion JPEG

Netzwerkbandbreite: 60 Mbps

Netzwerkanforderungen:

• 100BaseT für Punkt-zu-Punkt-Verbindung
• 1000BaseT für andere Konfigurationen

IR-Frequenz: 38 bis 56 kHz

Kabel: Ein (1) CAT5e/6 oder besseres Twisted Pair-Kabel erforderlich

RJ45-Pinbelegung: Polaritätssensibel. Verwenden Sie EIA/TIA 568A oder 568B Durchgangsverkabelung.
RJ45-Verbindung:

• Pin 1 (R) ↔ Pin 2 (T)
• Pin 3 (R) ↔ Pin 6 (T)
• Pin 4 (R) ↔ Pin 5 (T)
• Pin 7 (R) ↔ Pin 8 (T)

Stromversorgung: Dieses Gerät unterstützt PoE (PD), ein externes Netzteil ist nicht enthalten. Es ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch vorgesehen. Falls erforderlich, kann ein optionales Netzteil (500992) separat erworben werden.

PoE: IEEE 802.3af

Stromverbrauch: Sender: 2,9 Watt; Empfänger: 1,8 Watt

Temperaturbereich: Betrieb: 0° bis 40°C, Lagerung: -20° bis 85°C

Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)

Gehäuse: Schwarzes Metallgehäuse

Abmessungen: 11,2 x 7,6 x 2,5 cm

Gewicht: 0,5 kg

Zulassungen: FCC, CE, RoHS

Garantie: 3 Jahre

Optionales Zubehör:

• MuxLab MIP 102-T (500754-TX), passender Receiver, Art.-Nr. 55.00.11
• MuxLab RM-T-6 (500905), 3-Port-Rackmount-Transceiver-Chassis, Art.-Nr. 55.01.90
• MuxLab RM-T-16 (500920), 16-Port-Rackmount-Transceiver-Chassis, Art.-Nr. 55.01.92
• MuxLab WM-T (500917), Wall Mount Transceiver Brackit-Kit, Art.-Nr. 55.01.91
• MuxLab IR-Em16 (500990), IR-Sender, Art.-Nr. 55.00.93
• MuxLab IR-Sem-5VDC (500991), IR-Empfänger, Art.-Nr. 55.00.91
• MuxLab PSU 5VDC12 (500992), Universelles Netzteil 5VDC/1.2A, Art.-Nr. 55.00.95

VOB/C- und DIN 18299-konfomer Ausschreibungstext für MuxLab 500754-TX und 500754-RX

Leistungsbeschreibung: Liefern und einsatzfertig montieren eines HDMI/RS232 Video-Wall-over-IP Extender-Kits mit PoE-Versorgung, bestehend aus je einem Sender (TX) und einem Empfänger (RX), zur verlustarmen AV-Übertragung über bestehende IP-Netzwerke mit Video-Wall-Funktionalität.
Leistungsmerkmale:

• Hersteller: MuxLab
• Typ: 500754 (bestehend aus 500754-TX und 500754-RX)
• Anwendung: Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt
• Übertragung: HDMI 1.3a, bis 1080p, Motion JPEG-Kompression
• Video-Latenz: ≤ 1 Frame (visuell verlustfrei)
• Signalübertragung: über Cat5e/6 bis zu 100 m (Point-to-Point bis 120 m)
• Netzwerk: 100Base-T (Punkt-zu-Punkt) / 1000Base-T (sonstige Konfigurationen)
• Video-Wall-Funktion: Unterstützt Arrays beliebiger Größe (NxM), steuerbar über optionalen Controller (Art. 500811)
• PoE-Versorgung gemäß IEEE 802.3af
• Steuerungsschnittstellen: RS232 und IR (Zubehör separat erhältlich)
• Schnittstellen: HDMI-In, RJ45, IR, RS232 (DB9), DIP-Switch zur Adressierung
• Gehäuse: Metall, schwarz, Abmessungen: 112 × 76 × 25 mm
• Betriebstemperatur: 0 °C bis +40 °C
• Energieverbrauch: TX max. 2,9 W, RX max. 1,8 W
• Zulassungen: CE, FCC, RoHS

Besondere Anforderungen:

• Verwendung von PoE-fähigen Netzwerk-Switches erforderlich
• Optional: MuxLab ProDigital Network Controller (Art. 500811) zur Konfiguration via Webinterface
• HDMI- und Netzwerkkabel bauseits

Lieferumfang:

• 1× Transmitter 500754-TX
• 1× Receiver 500754-RX
• Betriebsanleitung

Leistungsgruppe: 543 – Fernmelde- und informationstechnische Anlagen
Leistungsbereich: AV-Übertragung über IP / KVM-over-IP / Video-Wall-Systeme

Besondere Leistungen:

• Einmessen und Adressieren der Einheiten
• Testbetrieb und Funktionstest gemäß Herstellervorgabe
