MuxLab RM-T-16 (500920)

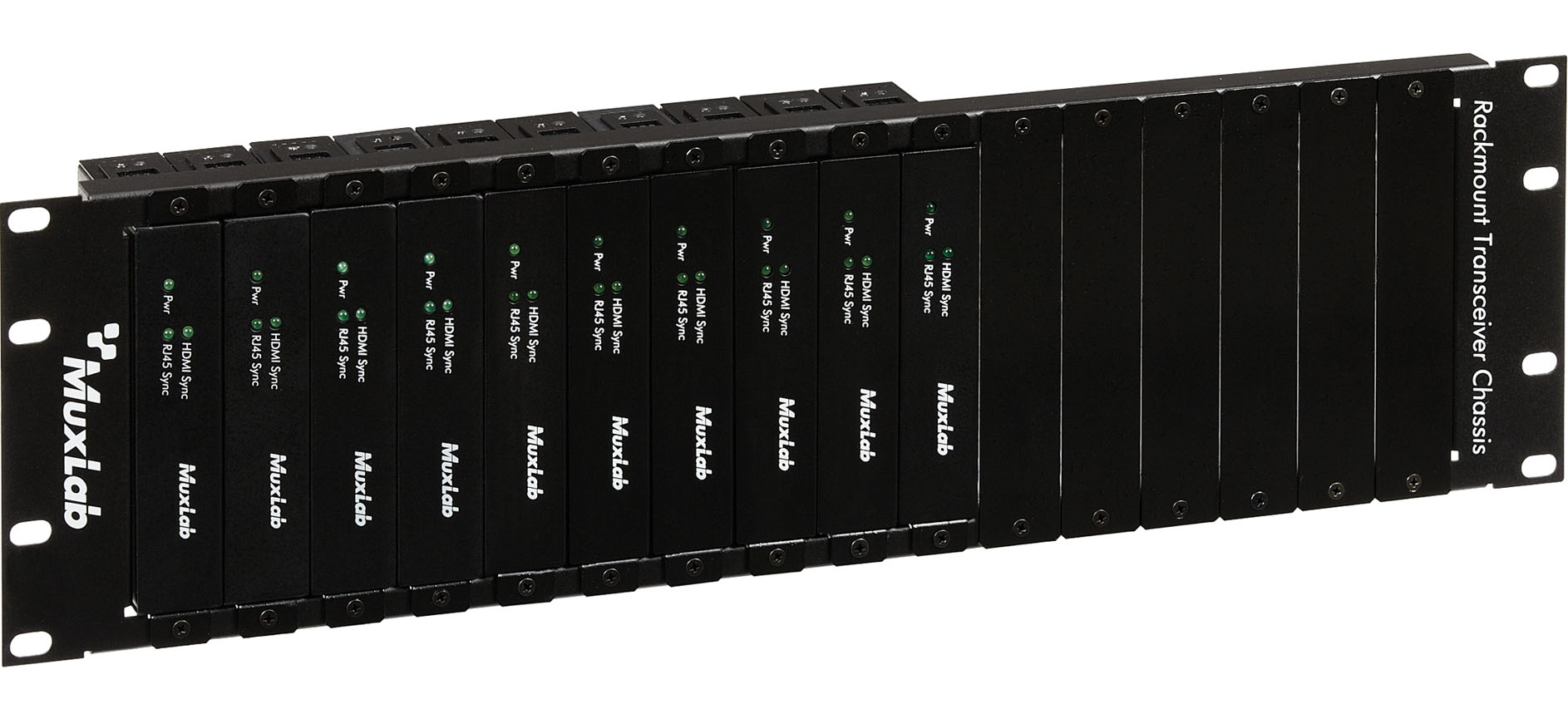

MuxLab RM-T-16 (500920) • 16-Port Rackmount Transceiver Chassis
Das 16-Port Rackmount Transceiver Chassis wurde als Lösung für das Kabelmanagement im Head-End-Bereich entwickelt und ermöglicht die Installation von bis zu sechzehn (16) MuxLab Transceivern in einem standardmäßigen 19-Zoll AV/IT-Rack. AV-Geräte wie DVD-Player oder auch Video-Server können in einem lokalen Technikraum installiert und über das strukturierte CAT5e/6 Verkabelungssystem mit einer Vielzahl von MuxLab Transceiver-Lösungen verbunden werden. Der Transceiver kann je nach Anwendung entweder in einer Front- oder Rückansicht installiert werden. Leere Abdeckplatten können separat in Mengen von vier (4) Stück (Bestellnummer: 500921) optional bestellt werden.
Montagewinkel zur Befestigung von 16 Transceivern am Rack sind im Lieferumfang enthalten, jedoch können zusätzliche Winkel separat in Mengen von vier (4) Stück (Bestellnummer: 500922) für die Montage von zwei (2) Transceivern am Rack bestellt werden.
Das 16-Port Rackmount Transceiver Gehäuse ist kompatibel mit den meisten MuxLab Extendern, einschließlich:
Das 16-Port Rackmount Transceiver Chassis wurde als Lösung für das Kabelmanagement im Head-End-Bereich entwickelt und ermöglicht die Installation von bis zu sechzehn (16) MuxLab Transceivern in einem standardmäßigen 19-Zoll AV/IT-Rack. AV-Geräte wie DVD-Player oder auch Video-Server können in einem lokalen Technikraum installiert und über das strukturierte CAT5e/6 Verkabelungssystem mit einer Vielzahl von MuxLab Transceiver-Lösungen verbunden werden. Der Transceiver kann je nach Anwendung entweder in einer Front- oder Rückansicht installiert werden. Leere Abdeckplatten können separat in Mengen von vier (4) Stück (Bestellnummer: 500921) optional bestellt werden.
Montagewinkel zur Befestigung von 16 Transceivern am Rack sind im Lieferumfang enthalten, jedoch können zusätzliche Winkel separat in Mengen von vier (4) Stück (Bestellnummer: 500922) für die Montage von zwei (2) Transceivern am Rack bestellt werden.
Das 16-Port Rackmount Transceiver Gehäuse ist kompatibel mit den meisten MuxLab Extendern, einschließlich:

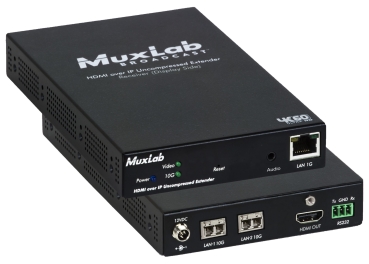

- MuxLab HDMI 4K/ST2110 over IP uncomp. Gateway TX und RX, UTP und MM (500774)
- MuxLab LongReach CCTV IP PoE Extender-Kit (500112)
- MuxLab HDMI Extender Kit, HDBT, UHD-4K (500451)
- MuxLab HDMI Extender Kit, PoE, HDBT, UHD-4K (500451-PoE)
- MuxLab HDMI 4-Play Extender Kit (500456)
- MuxLab HDMI/RS232 over IP Extender Kit, PoE (500753)
- MuxLab Audio/RS232 over IP PoE Transceiver (500755)
- MuxLab HDMI over IP H.264 PoE Extender Kit (500757)
Eigenschaften
- Unterstützt bis zu 16 Transceiver
- Platzsparend mit einer Höhe von 3U, passend für ein 19″ Rack
- Unterstützt sowohl Front- als auch Rückansicht
- Enthält Montagekits für 16 Transceiver und Rack-Montagezubehör
- Ermöglicht eine ordentliche Installation und Verkabelung
- Leere Abdeckplatten (500921) und zusätzliche Montagekits (500922) sind separat erhältlich
VOB/C und DIN 18299-konformer Ausschreibungstext für MuxLab RM-T-16 (500920)
AV-over-IP Transceiver-Rack-Chassis (MuxLab RM-T-16)
Liefergegenstand: AV-over-IP Transceiver-Rack-Chassis, Modell MuxLab RM-T-16, für den Einschub von bis zu 16 Transceiver-Einheiten in ein 19″-Schaltrahmen-System (3 HE), inklusive Montageschienen und Befestigungsmaterial.
Technische Anforderungen
Allgemeines und Funktion:
- Einschubrahmen für bis zu 16 einzelner AV-over-IP Transceiver, zur zentralen Kabelzuführung und Platzoptimierung im 19″-Technikrack.
- Geeignet für professionelle AV-Installationen wie Unternehmensräume, Control Rooms, Digital Signage, Veranstaltungen und Konferenzräume.
- Höhe: ca. 3 HE (≈ 13,3 cm); Breite und Tiefe gemäß 19″-Standard.
- Montagefächer mit Front- und Rückseitenanordnung möglich. Befestigungswinkel inklusive. Blanko-Blenden zur Abdeckung freier Positionen optional Ergänzende Montagesätze für weitere Transceiver optional.
Zubehör: Blanko-Blenden für ungenutzte Einschübe (z. B. 500921), zusätzliche Montagesätze (z. B. 500922), sowie passende Netzteile oder aktive Einspeisemodule sind separat zu liefern.
Leistungen des Auftragnehmers
- Lieferung des Rack-Chassis baugleich zum MuxLab RM-T-16 inkl. Zubehör gemäß Herstellerangaben.
- Montage des Chassis in vorhandenes 19″-Rack nach den Montagehinweisen des Herstellers.
- Inbetriebnahme durch funktionalen Einschub von bis zu 16 Transceivermodulen.
Lieferumfang
- 1 x MuxLab RM-T-16 Rack-Chassis.
- Montageschienen, Befestigungsmaterial, evtl. Blenden und Montagesätze.
- Benutzer- und Installationsanleitung (digital oder in Papierform).
- CE-, RoHS-, UL-Zertifizierung entsprechend der MuxLab-Produktrichtlinien.
- Gewährleistung gemäß den üblichen Bedingungen, mindestens 12 Monate.
