MuxLab MIP 603-T

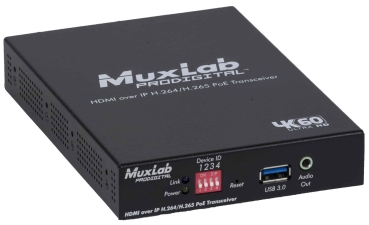

MuxLab MIP 603-T (500764-TX-V2) • HDMI over IP H.264/H.265 PoE Transmitter, 4K/60

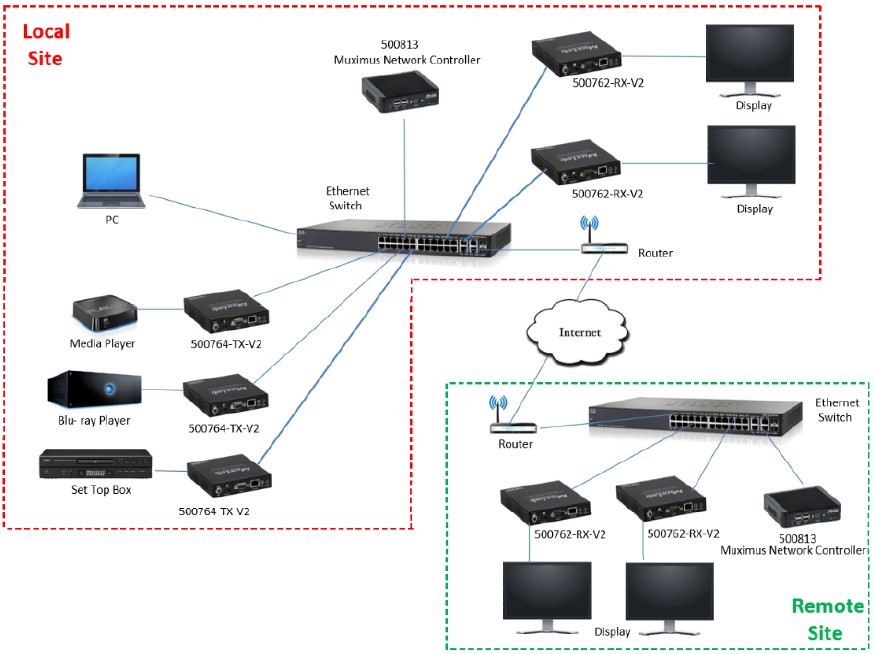

Der HDMI-over-IP H.264/H.265 PoE Transmitter, 4K/60 ermöglicht die lokale Verlängerung von HDMI-Quellgeräten über Cat5e/6-Kabel auf bis zu 100 Meter bei einer Auflösung von bis zu 4K @ 60Hz. Er ist kompatibel mit dem MuxLab 500762-RX-V2 Receiver und unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- sowie Mehrpunkt-zu-Mehrpunkt-Konfigurationen, einschließlich Video-Wall- und Multiview-Funktionalitäten – auf eine bandbreitenschonende, skalierbare und kosteneffiziente Weise, ohne dass spezielle Verkabelungssysteme erforderlich sind.
Dank der äußerst niedrigen Bandbreitenanforderungen im H.264/H.265-Codec-Modus eignet sich das Gerät hervorragend für das Audio-/Video-Streaming über lokale Netzwerke. Für Anwendungen mit niedriger Latenz unterstützt das Gerät zusätzlich den Motion-JPG (MJPG) Codec. Der Transmitter nimmt ein 4K-Video @ 60Hz entgegen und überträgt es an einen H.264/H.265-Empfänger wie z. B. den MuxLab 500762-RX-V2 zur Wiedergabe auf einem 4K-Monitor. Der Transmitter kann auch H.264/H.265-Videostreams an andere H.264/H.265-kompatible Empfangsgeräte senden.
Das Gerät unterstützt PoE (PD) und kann über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden.
Anwendungsbereiche:
Der HDMI-over-IP H.264/H.265 PoE Transmitter, 4K/60 ermöglicht die lokale Verlängerung von HDMI-Quellgeräten über Cat5e/6-Kabel auf bis zu 100 Meter bei einer Auflösung von bis zu 4K @ 60Hz. Er ist kompatibel mit dem MuxLab 500762-RX-V2 Receiver und unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- sowie Mehrpunkt-zu-Mehrpunkt-Konfigurationen, einschließlich Video-Wall- und Multiview-Funktionalitäten – auf eine bandbreitenschonende, skalierbare und kosteneffiziente Weise, ohne dass spezielle Verkabelungssysteme erforderlich sind.
Dank der äußerst niedrigen Bandbreitenanforderungen im H.264/H.265-Codec-Modus eignet sich das Gerät hervorragend für das Audio-/Video-Streaming über lokale Netzwerke. Für Anwendungen mit niedriger Latenz unterstützt das Gerät zusätzlich den Motion-JPG (MJPG) Codec. Der Transmitter nimmt ein 4K-Video @ 60Hz entgegen und überträgt es an einen H.264/H.265-Empfänger wie z. B. den MuxLab 500762-RX-V2 zur Wiedergabe auf einem 4K-Monitor. Der Transmitter kann auch H.264/H.265-Videostreams an andere H.264/H.265-kompatible Empfangsgeräte senden.
Das Gerät unterstützt PoE (PD) und kann über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden.
Anwendungsbereiche:
- Audio-/Video-Streaming über lokale Netzwerke
- Kommerzielle und private AV-Systeme
- Projektorsysteme in Klassenzimmern
- Digitale Beschilderung (Digital Signage)
- Konferenzraumsysteme
- Medizinische Informationssysteme
Eigenschaften
- Unterstützt Videoauflösungen bis zu 4K @ 60Hz
- Verlängert lokale Audio-/Videoübertragungen bis zu 100 m (330 ft) über Cat5e/6
- H.264/265 Videocodec, ideal für LAN- und Internetübertragung
- Hohe Bildqualität und 200 ms Latenz im Niedriglatenzmodus mit H.265
- Unterstützt Multicast, RTSP, RTMP, HLS, FLV und TS
- PoE-gespeist über PoE (PSE) Ethernet-Switch
- Kompatibel mit dem MuxLab 500762-RX-V2 Receiver zur Unterstützung von Matrix-Verbindungen, Video-Wall- und Multiview-Funktionalitäten
- Verwaltung über Pro Digital Network Controller (500812) und Muximus Network Controller (500813)
Technische Daten
Umgebung: HDMI 2.0, Auflösung bis zu 4K/60 (4:4:4)
Geräte: Blu-Ray, Set-Top-Boxen, Media Player/Streamer, Monitore, Fernseher, die HDMI unterstützen.
Signalprotokoll/-standard: HDMI 2.0 und HDCP 2.2
Video-Bandbreite: 594 MHz
Netzwerk-Bandbreite: 32 Kbps bis 60 Mbps für H.264/H.265, und 32 Kbps bis 200 Mbps für MJPG
Latenz: 200 ms (im Niedriglatenzmodus mit H.265)
Protokolle: Unterstützt Multicast, RTSP, RTMP (H.264), HLS, FLV (H.264) und TS
Anschlüsse:
Hinweis: In elektrisch störungsanfälliger Umgebung muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern die effektive Entfernung je nach Qualität des verdrillten Kabels.
Stromversorgung: Das Gerät unterstützt PoE (PD), ein externes Netzteil ist nicht enthalten. Es ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch vorgesehen. Falls erforderlich, kann optional ein Netzteil (500993) separat erworben werden.
PoE: IEEE 802.3af
Stromverbrauch: 7,8 W
Temperatur:
Abmessungen: 154 mm x 111 mm x 25 mm
Gewicht: 0,5 kg
Zertifizierungen:
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: HDMI 2.0, Auflösung bis zu 4K/60 (4:4:4)
Geräte: Blu-Ray, Set-Top-Boxen, Media Player/Streamer, Monitore, Fernseher, die HDMI unterstützen.
Signalprotokoll/-standard: HDMI 2.0 und HDCP 2.2
Video-Bandbreite: 594 MHz
Netzwerk-Bandbreite: 32 Kbps bis 60 Mbps für H.264/H.265, und 32 Kbps bis 200 Mbps für MJPG
Latenz: 200 ms (im Niedriglatenzmodus mit H.265)
Protokolle: Unterstützt Multicast, RTSP, RTMP (H.264), HLS, FLV (H.264) und TS
Anschlüsse:

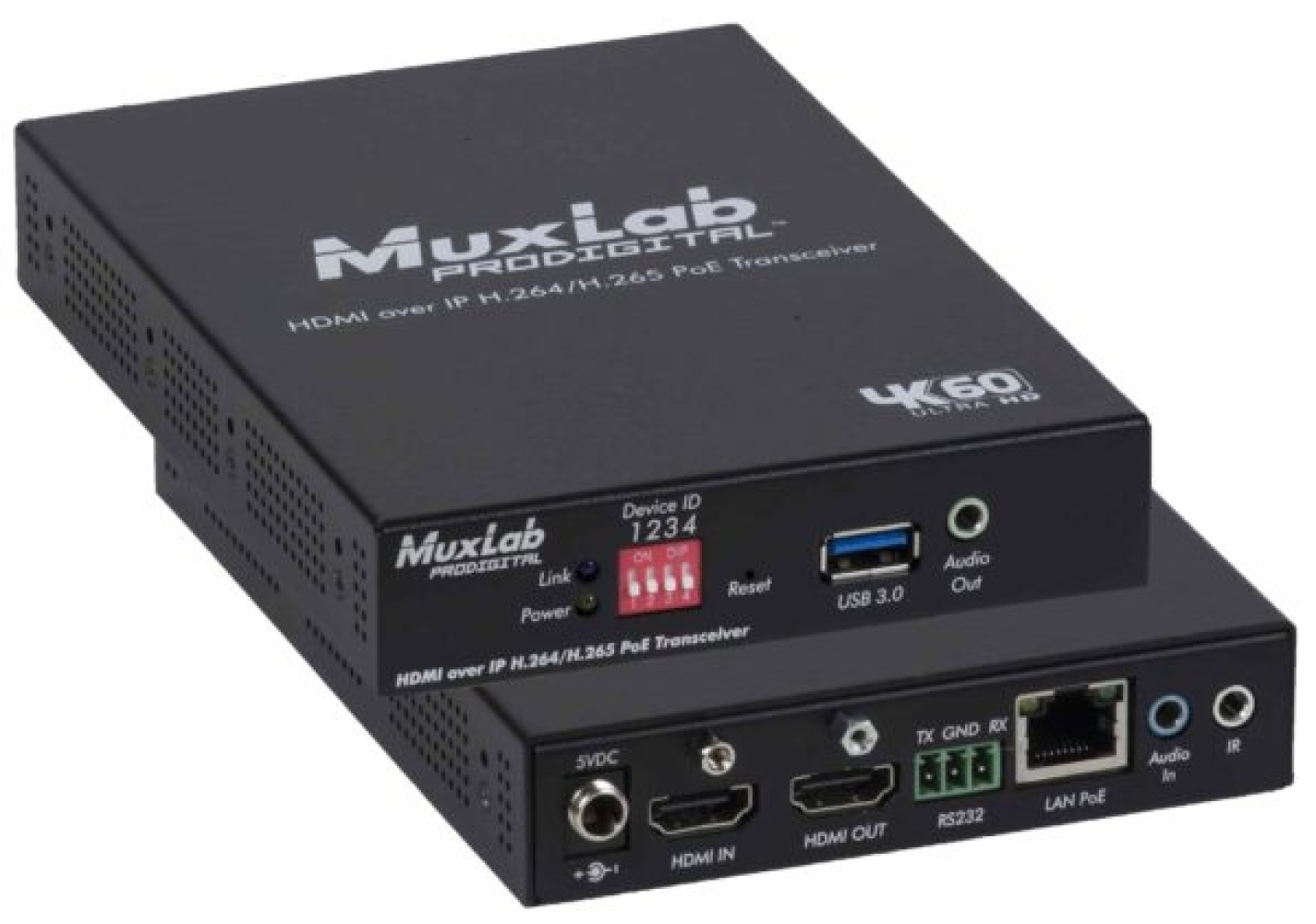

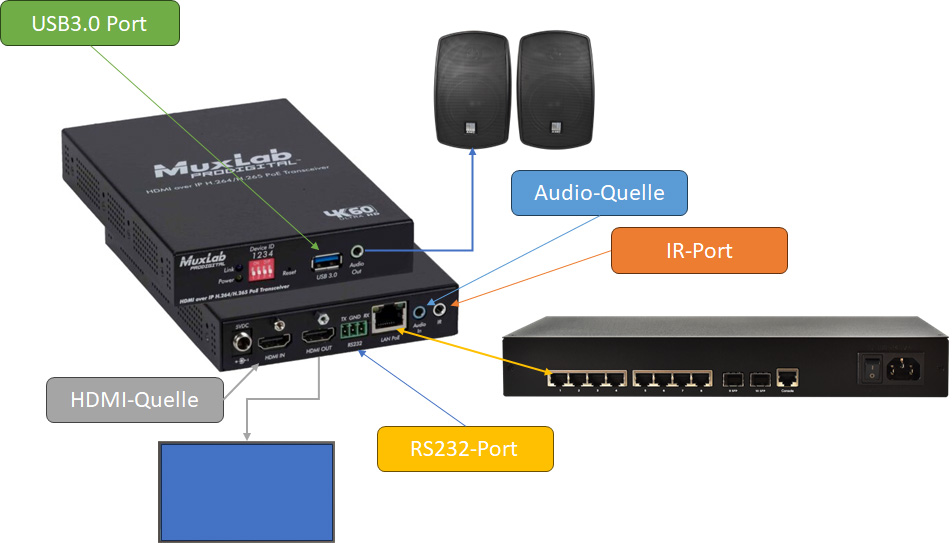

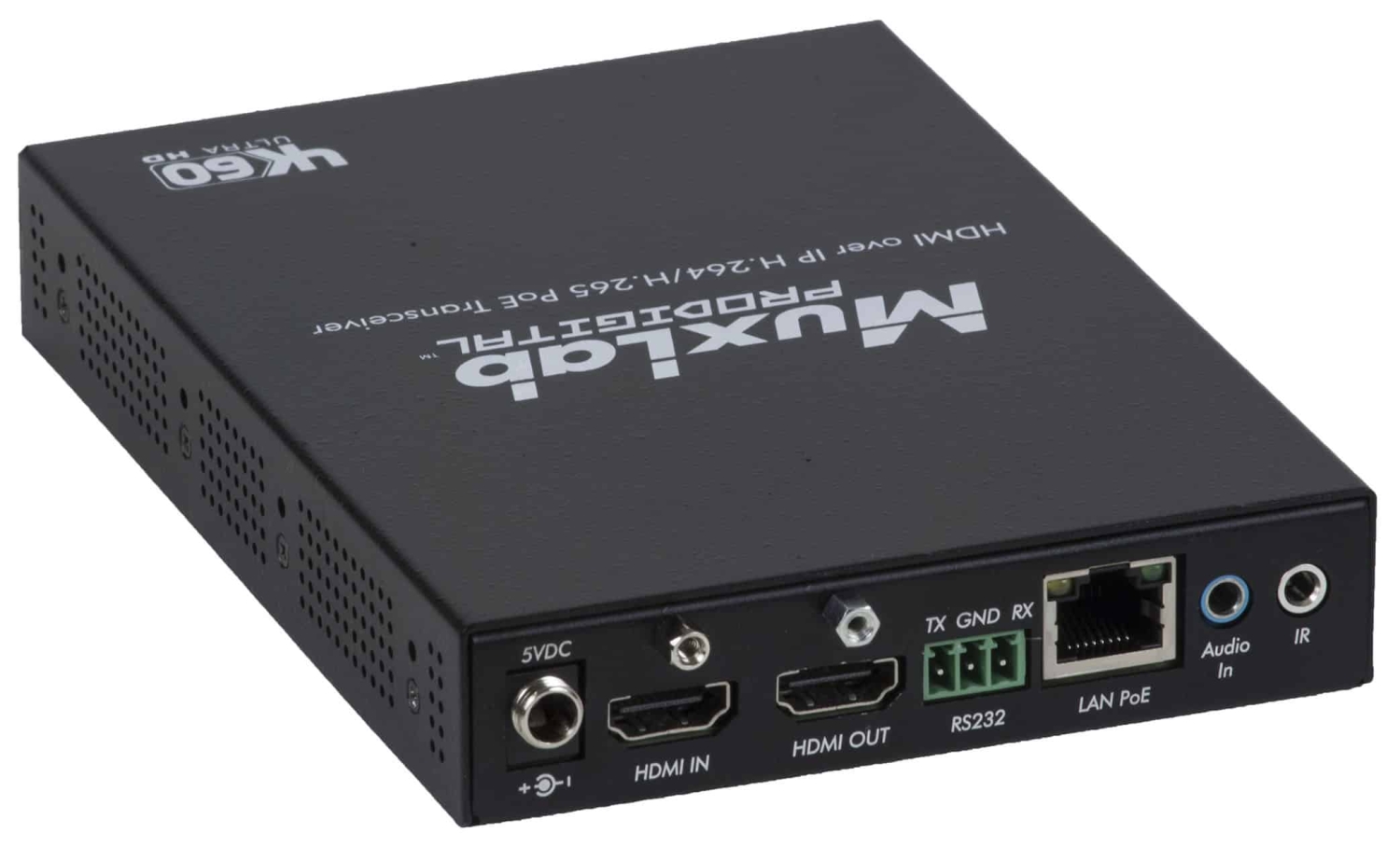

- Zwei (2) HDMI-Anschlüsse für AV-Eingang und AV Loop-out
- Ein (1) RJ45S für Ethernet-Verbindung
- Zwei (2) 3,5mm Anschlüsse für 2-Kanal-Audioeinbettung und Loop-out
- Ein (1) 3,5mm Anschluss für richtungsabhängiges IR (Richtung über Software steuerbar)
- Ein (1) RS232 3-Pin Phoenix Anschluss zur Steuerung von Endgeräten
- Ein (1) 2,1mm verriegelbarer Stromanschluss
Hinweis: In elektrisch störungsanfälliger Umgebung muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern die effektive Entfernung je nach Qualität des verdrillten Kabels.
Stromversorgung: Das Gerät unterstützt PoE (PD), ein externes Netzteil ist nicht enthalten. Es ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch vorgesehen. Falls erforderlich, kann optional ein Netzteil (500993) separat erworben werden.
PoE: IEEE 802.3af
Stromverbrauch: 7,8 W
Temperatur:
- Betrieb: 0° bis 40°C
- Lagerung: -20° bis 85°C
- Luftfeuchtigkeit: Bis zu 95 % nicht kondensierend
Abmessungen: 154 mm x 111 mm x 25 mm
Gewicht: 0,5 kg
Zertifizierungen:
- Regulatorisch: FCC, CE, RoHS
- Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wall Mount Transceiver Bracket-Kit, Art.-Nr. 55.01.91
- MuxLab IR-Em16 (500990), IR-Emitter, Art.-Nr. 55.00.93
- MuxLab IR-Sen-12VDC (500994), IR-Sensor, Art.-Nr. 55.00.97
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konforme Ausschreibungstext für den MuxLab MIP 612-T – HDMI-over-IP Transmitter, H.264/H.265, 4K/60, PoE:
Abschnitt: AV-Technik – HDMI-over-IP Transmitter, H.264/H.265-Kompression, 4K/60, PoE (MuxLab MIP 612-T)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines HDMI-over-IP-Transmitters zur hochauflösenden Verteilung von HDMI-Signalen (bis 4K @ 60 Hz) über ein Ethernet-Netzwerk (CAT 5e/6). Das System unterstützt H.264/H.265-Kodierung für effiziente Bandbreitennutzung bei niedriger Latenz und ermöglicht flexible Netzwerkarchitekturen (Punkt-zu-Punkt, Punkt-zu-Mehrpunkt, Mehrpunkt-zu-Mehrpunkt, Videowände). Die Stromversorgung erfolgt durch PoE (PD) über einen kompatiblen Switch.
2. Produktbeschreibung
Gerät: MuxLab MIP 603-T – HDMI-over-IP PoE Transmitter (MIP 600-Serie, H.264/H.265 Streaming, 4K/60).
3. Technische Spezifikationen
- Videoauflösung: Unterstützung von bis zu 4K @ 60 Hz (vermutlich 4:2:0) oder alternativ 4K @ 30 Hz (4:4:4), entsprechend Serie.
- Kompression & Latenz: H.264/H.265 Streaming mit optimierter Bandbreite bei niedriger Verzögerung (Low-Latency-Modus ca. 200 ms).
- Audio: Nutzung von Audio-Insert am Transmitter sowie Audio-Extraktion am Receiver, unterstützt HDMI-Einbindung.
- Steuerung: Bidirektionale IR- sowie RS-232-Durchleitung zur Steuerung externer Geräte.
- Netzwerk & PoE: PoE-fähig (PD) gemäß IEEE 802.3af über PoE-Switch; Gigabit-Ethernet mit Multicast-Fähigkeit.
- Verteilung: Geeignet für Netzwerkgestützte Videowände, Multicast, Stream (RTSP/RTMP etc.), Verwaltung über Pro Digital Network Controller oder App.
4. Anwendungen
Ideal für Anwendungen wie verteilte AV-Systeme in Bildung, Konferenz, Digital Signage, Präsentationsumgebungen, sowie kollaborative Arbeitsplätze, und zur Einrichtung großer Videowall-Systeme bei effizienter Netzwerknutzung.
5. Lieferumfang
- Transmitter (MIP 603-T)
- Technische Unterlagen (Datenblatt, Bedienungsanleitung)
- Optional: IR-Emitter/Sensor, Pro Digital Network Controller (500811), PoE-Netzteil (500993), Wandhalterungskit
6. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: EMV-gerechte Montage und Netzwerkintegration (CAT-5e/6-Verkabelung), RJ45-Anschluss, stabile PoE-Stromversorgung gemäß VOB/C und DIN 18299.
- Inbetriebnahme: Prüfung von HDMI-Signal (4K/60), Audio, Steuerung via IR/RS-232, Netzwerkfunktion (Multicast/Streams) und Steuerbarkeit über Controller.
- Dokumentation & Schulung: Abnahmeprotokoll, Bedienunterweisung, Systemdokumentation, Anleitung zur Konfiguration von Videowänden oder Multiview.
