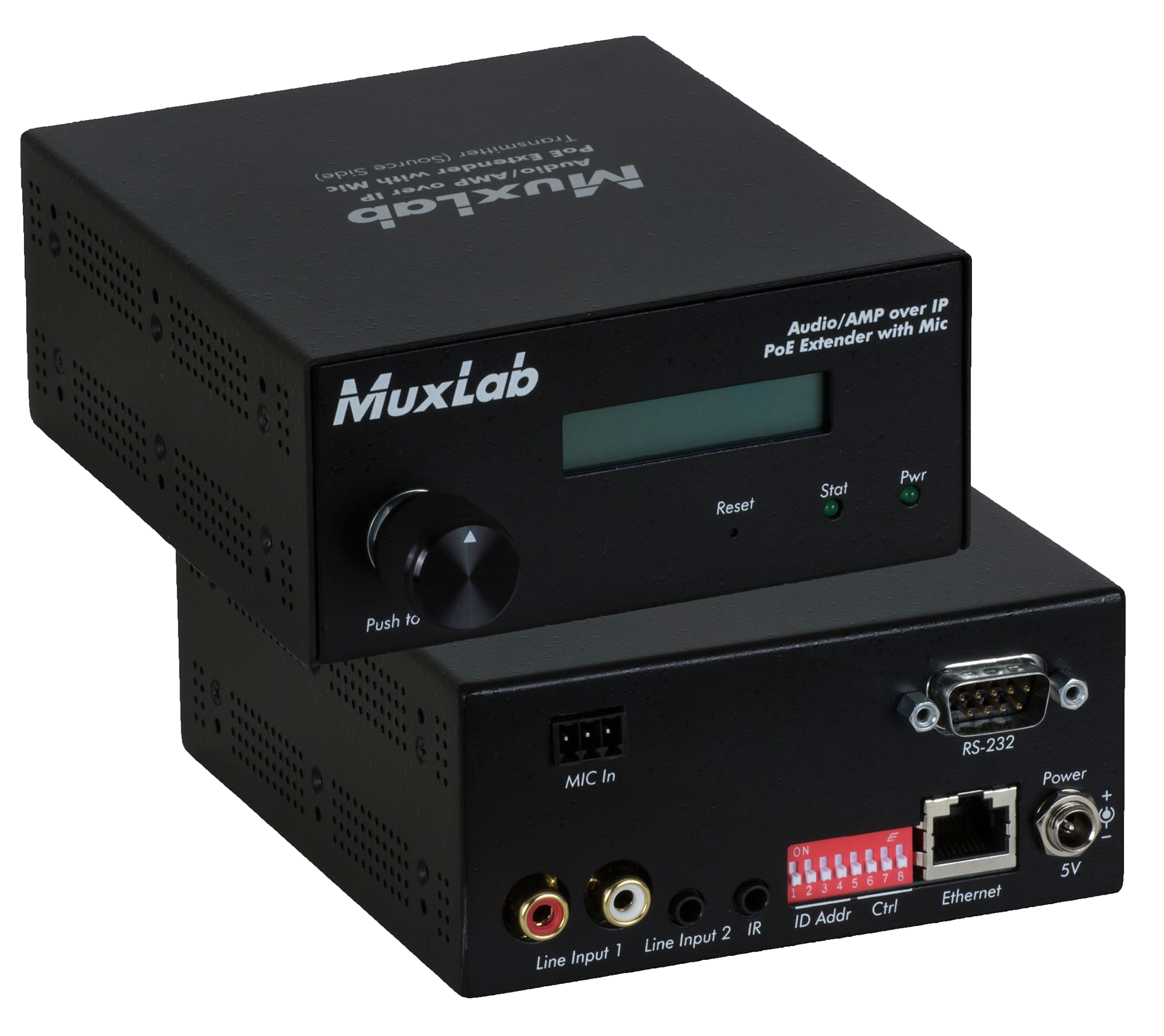

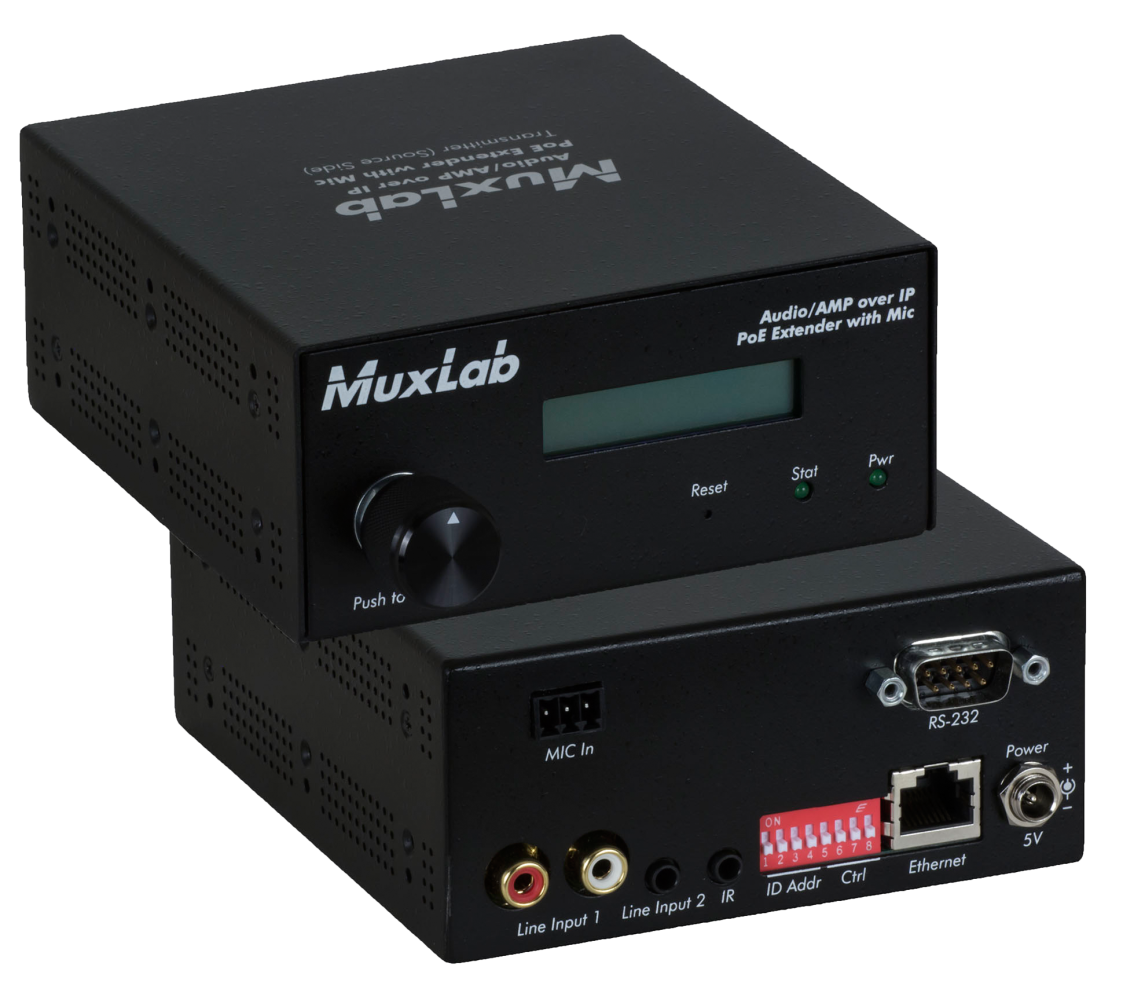

MuxLab MIP 132-T (500755-AMP-TX)
MuxLab MIP 132-T (500755-AMP-TX)

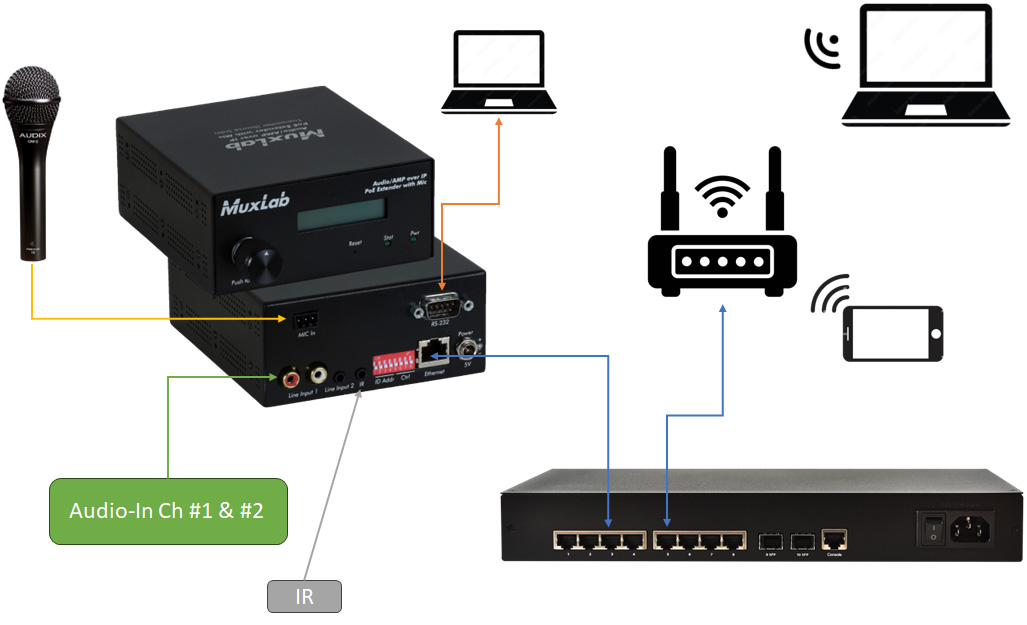

Das Audio/AMP over IP mit Mikrofon/Line-In und 2x 50 Watt Verstärker umfasst einen Sender (500755-AMP-TX) und einen Empfänger (500755-AMP-RX). Es ermöglicht die Übertragung von einem der zwei 2-Kanal Analog-Audio- und Mikrofoneingänge über ein IP-Netzwerk bis zu 100 m vom Ethernet-Switch entfernt mittels CAT5e/6-Kabel in einer Punkt-zu-Punkt-Konfiguration. Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Verbindungen werden unterstützt, indem mehrere Sender und Empfänger im gleichen lokalen Ethernet-Netzwerk verbunden werden.
Je nach Anwendung können ein oder mehrere Sender (500755-AMP-TX) mit einem oder mehreren Empfängern (500755-AMP-RX) kommunizieren oder Multicast-Verbindungen herstellen. Der Sender unterstützt PoE (PD), wenn er mit einem PoE (PSE) Ethernet-Switch betrieben wird. Bidirektionale RS232- und richtungsgebundene IR-Übertragungen werden unterstützt, die über das IP-Netzwerk initiiert oder per Pass-Through zur Fernsteuerung von Endgeräten verwendet werden können.
Eigenschaften:
- Kompatibel zu MuxLab MIP 132-R (500755-AMP-RX) Receiver
- Unterstützt zwei 2-Kanal Audioeingänge und einen Mikrofoneingang (Sender)
- Überträgt 2-Kanal Audio- oder Mikrofonsignale bis zu 100 m über CAT5e/6-Kabel
- Unterstützt einen 2x 50 W Verstärker und Brückenbetrieb für 1x 100 W (Empfänger)
- Unterstützt digitalen Audioausgang (Empfänger)
- Steuerung von Eingangsauswahl, Lautstärke, Bass und Höhen (Sender)
- Lokale Steuerung am Sender über Druck-/Drehregler oder Fernsteuerung über Webinterface des Pro Digital Network Controllers 500811
- Kompatibel mit 500755-70V für 70V Lautsprechersysteme
- Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt Anwendungen
- Unterstützt Hunderte von Transceivern, abhängig von der Netzwerkbandbreite
- Unterstützt RS232- und IR-Übertragung zur Fernsteuerung von Endgeräten
- Sender kann über PoE mit Strom versorgt werden

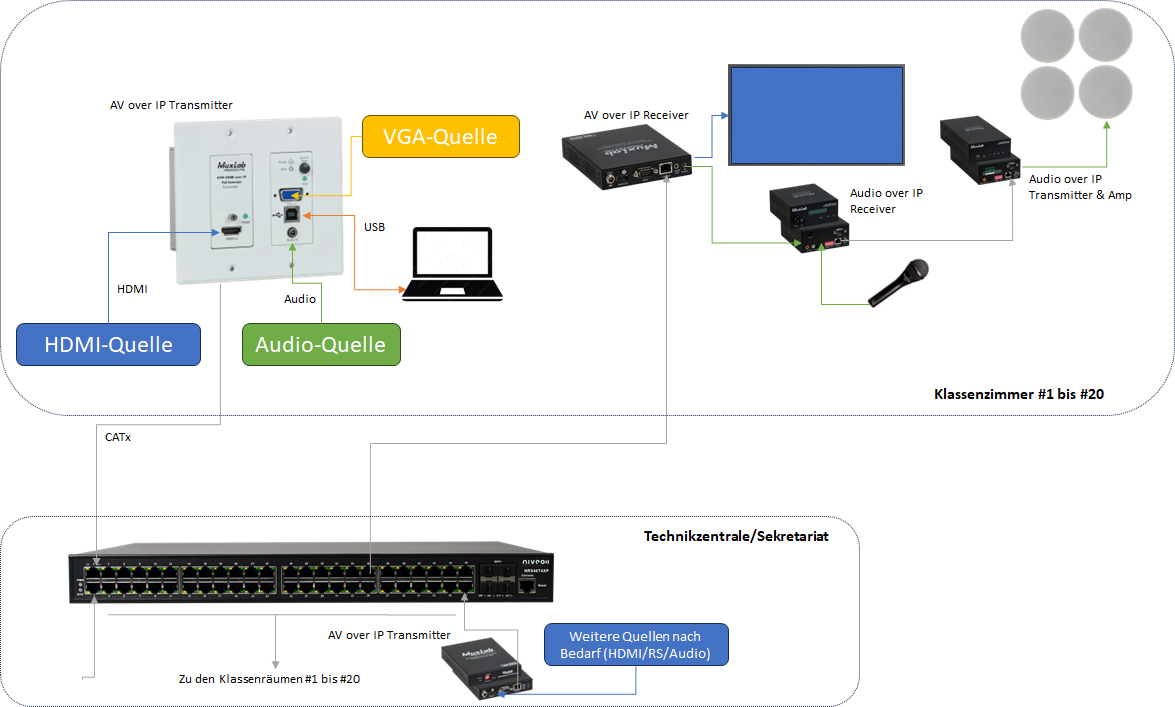

Weiterführende Schule mit 20 Klassenräumen

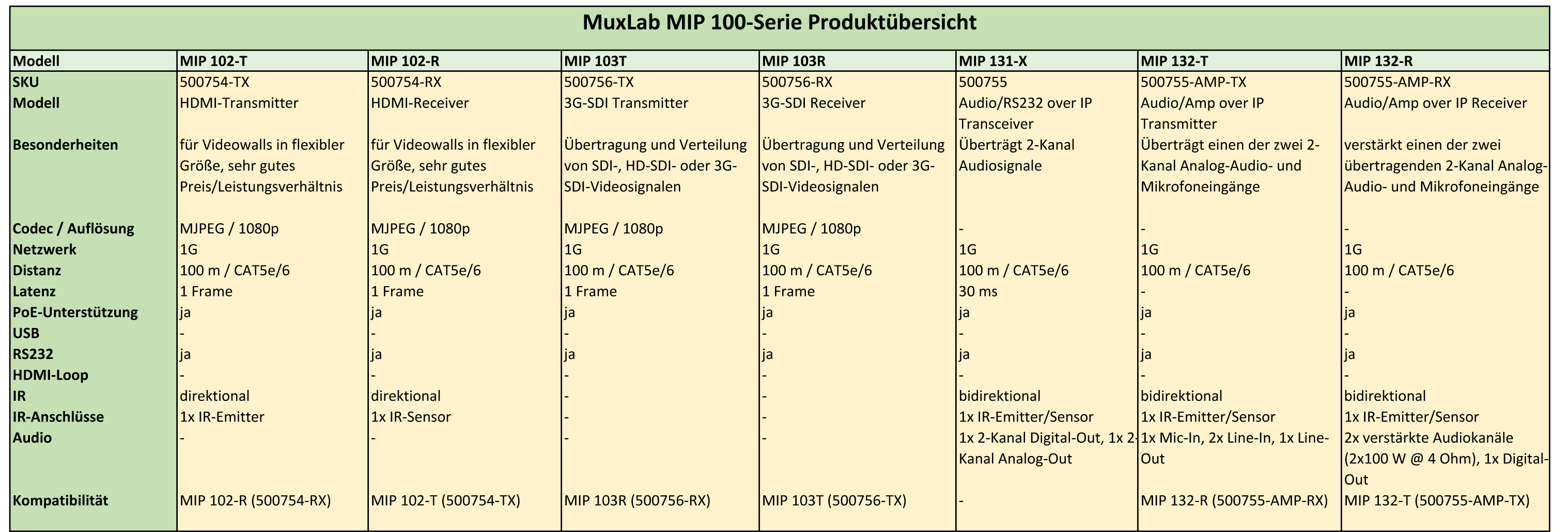

Weitere Anwendungsbeispiele MuxLab MIP 100-Serie
Die MuxLab MIP 100-Serie (MJPEG, 1080p, Low-Latency über 1 Gbit) bietet vielseitige Einsatzmöglichkeiten. Hier einige typische Anwendungsgebiete mit kurzer Beschreibung:
1. Besprechungs- und Konferenzräume
2. Digital Signage / Info-Displays
3. Klassenzimmer / Schulungsräume
4. Kleine AV-Verteilungen / Point-to-Point oder kleine Matrix
5. Medizinische Informations- oder Präsentationssysteme
Weitere Anwendungsbeispiele MuxLab MIP 100-Serie
Die MuxLab MIP 100-Serie (MJPEG, 1080p, Low-Latency über 1 Gbit) bietet vielseitige Einsatzmöglichkeiten. Hier einige typische Anwendungsgebiete mit kurzer Beschreibung:
1. Besprechungs- und Konferenzräume
- Übertragung eines Quellen-HDMI-Signals (z. B. Laptop, Videokonferenz-System) zu einem entfernten Display bzw. Projektor über das IP-Netzwerk.
- Vorteil: PoE-Versorgung möglich, einfache Installation mit Cat5e/6.)
- Szenario: Ein Sender im Technikraum, Empfänger am Display im Besprechungsraum, Steuerung über IR/RS232.
2. Digital Signage / Info-Displays
- Verteilung von Inhalten (z. B. Unternehmensinfos, Werbevideos) über IP zu mehreren Displays – 1080 p-Qualität genügt oft.
- Vorteil: Punkt-zu-mehrere Empfänger (Multicast/Punkt-Ziel) möglich.)
- Szenario: Firmenfoyer mit 2-3 Monitoren, Zentralquelle über MIP 100.
3. Klassenzimmer / Schulungsräume
- HDMI-Quelle (z. B. Lehrer-PC) auf Display oder Projektor, mit Steuerung (z. B. IR) und einfacher Netzwerkintegration.
- Vorteil: Kosteneffizient, einfache Infrastruktur.)
- Szenario: Schule oder Trainingszentrum, mehrere Räume mit standardisierter Lösung.
4. Kleine AV-Verteilungen / Point-to-Point oder kleine Matrix
- Verteilung eines Signals bis ca. 100 m über Cat5e/6 im bestehenden Netzwerk.)
- Szenario: Einzelquelle wird in mehrere Räume gespiegelt (z. B. Empfangstresen, Wartebereich).
5. Medizinische Informations- oder Präsentationssysteme
- In Umgebungen mit geringeren Auflösungsanforderungen (1080p reicht)- z. B. Patientinformations-Displays oder OP-Übertragung mit geringer Latenz.)
Technische Daten:
Umgebung: Verteilung von 2-Kanal Analog-Audio über mehrere Zonen via IP-Netzwerk
Geräte: 2-Kanal Audio-Quellgeräte, Mikrofonsysteme, Lautsprecher, PA-Systeme
Signalbandbreite: 20 Hz bis 20 kHz
LCD-Display: 2-zeiliges, 20 Zeichen großes, hintergrundbeleuchtetes Display (am Sender)
Steuerung: Lokale Steuerung über Dreh-/Druckknopf und LCD (Sender), Fernsteuerung über Webinterface und 500811 Controller (Sender)
Audiosignale:
Hinweis: Kabel nicht enthalten
Maximale Entfernung: CAT5e/6: 100 m
Hinweis: In elektrisch störungsintensiven Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern die effektive Reichweite je nach Qualität des verwendeten Kabels.
IR-Frequenz: Richtungsgebundenes IR: 38 kHz bis 56 kHz
RJ45-Pin-Belegung: Polungsumkehr empfindlich. EIA/TIA 568A oder 586B durchgeschleifte Verdrahtung verwenden.
Leistungsaufnahme: Sender: 3 W, Empfänger: max. 160 W
Temperatur: Betrieb: 0° bis 40°C, Lagerung: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 90 % nicht kondensierend
Abmessungen:
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: Verteilung von 2-Kanal Analog-Audio über mehrere Zonen via IP-Netzwerk
Geräte: 2-Kanal Audio-Quellgeräte, Mikrofonsysteme, Lautsprecher, PA-Systeme
Signalbandbreite: 20 Hz bis 20 kHz
LCD-Display: 2-zeiliges, 20 Zeichen großes, hintergrundbeleuchtetes Display (am Sender)
Steuerung: Lokale Steuerung über Dreh-/Druckknopf und LCD (Sender), Fernsteuerung über Webinterface und 500811 Controller (Sender)
Audiosignale:
- Zwei (2) 2-Kanal analoge Audioeingänge
- Ein (1) Mikrofoneingang
- Ein (1) SPDIF-Ausgang (2-Kanal digitales Audio)
Hinweis: Kabel nicht enthalten
- Zwei (2) RCA-Buchsen für analoge Audioeingänge (Sender)
- Ein (1) 3,5 mm Klinkenanschluss für analogen Audioeingang (Sender)
- Ein (1) 3-poliger Phoenix-Stecker für Mikrofoneingang (Sender)
- Eine (1) RCA-Buchse für SPDIF-Ausgang (Empfänger)
- Zwei (2) RJ45-Buchsen für Cat5e/6, ungeschirmt oder geschirmt (je eine für Sender und Empfänger)
- Zwei (2) 3,5 mm Buchsen für IR-Sender oder IR-Empfänger (je eine für Sender und Empfänger)
- Zwei (2) DB9-Seriellanschlüsse für RS232 (je einer für Sender und Empfänger)
- Zwei (2) 8-polige DIP-Schalter zur Geräteadressierung und Konfiguration (je einer für Sender und Empfänger)
- Ein (1) 4-poliger Phoenix-Stecker für Lautsprecherklemmen (2x 50W an 8 Ω)
- Zwei (2) 2,1 mm Verriegelungsstromanschlüsse (je einer für Sender und Empfänger)
Maximale Entfernung: CAT5e/6: 100 m
Hinweis: In elektrisch störungsintensiven Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern die effektive Reichweite je nach Qualität des verwendeten Kabels.
IR-Frequenz: Richtungsgebundenes IR: 38 kHz bis 56 kHz
RJ45-Pin-Belegung: Polungsumkehr empfindlich. EIA/TIA 568A oder 586B durchgeschleifte Verdrahtung verwenden.
- Pin 1 (R), Pin 2 (T)
- Pin 3 (R), Pin 6 (T)
- Pin 4 (R), Pin 5 (T)
- Pin 7 (R), Pin 8 (T)
- Sender: Unterstützt PoE (PD), kein externes Netzteil enthalten. Stromversorgung über PoE (PSE) Ethernet-Switch vorgesehen. Optionales Netzteil (500993) separat erhältlich.
- Empfänger: Inklusive Netzteil (max. 160 W, 32 VDC, 5 A)
Leistungsaufnahme: Sender: 3 W, Empfänger: max. 160 W
Temperatur: Betrieb: 0° bis 40°C, Lagerung: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 90 % nicht kondensierend
Abmessungen:
- Sender: 11 x 12,1 x 5 cm
- Empfänger: 11 x 20,1 x 5 cm
- Sender: 0,55 kg
- Empfänger: 0,89 kg
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab WM-T (500917), Wall Mount Transceiver Bracket-Kit, Art.-Nr. 55.01.91
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
- MuxLab IR-Sen-12VDC (500994), IR-Sensor, Art.-Nr. 55.00.97
- MuxLab IR-Em (500998), IR-Sender, Art.-Nr. 55.15.92
VOB/C- und DIN 18299-konforme Ausschreibungstext für das Produkt MuxLab MIP 132-T (500755-AMP-TX):
Abschnitt: AV-Technik – Audio-/AMP-over-IP – Sender
1. Allgemeines
Leistungsbild: Lieferung, Installation und Inbetriebnahme eines Audio-/Verstärker-über-IP-Senders (Sender-Modul) mit Mikrofon- und Line-In, zur Verteilung von 2-Kanal-Analog-Audio über ein IP-Netzwerk. Gerät bezieht Strom per PoE (PD), unterstützt RS-232, IR und Web-Fernsteuerung.
2. Produktbeschreibung
Gerät: MuxLab MIP 132-T, Art. Nr. 500755-AMP-TX – Audio/AMP-over-IP-Transmitter (Sender)
3. Technische Spezifikationen
- Eingänge:
- Zwei 2-Kanal-Analog-Audioeingänge (z. B. RCA, 3,5 mm Klinke)
- Ein Mikrofoneingang (3-poliger Phoenix-Stecker)
- Ausgang: Übertragung von Audio- und Mikrofonsignalen über CAT5e/6-Kabel bis zu 100 m zum Empfänger
- Übertragung und Architektur: Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt sowie Mehrpunkt-zu-Mehrpunkt-Topologien im gleichen lokalen Ethernet-Netzwerk (Multicast-fähig)
- Stromversorgung: PoE (PD) gemäß IEEE 802.3af über PoE-fähigen Switch (PSE); optionales Netzteil (Art. 500993) separat erhältlich
- Steuerung:
- Lokale Steuerung über Druck-/Drehregler und 2-zeiliges LC-Display (20 Zeichen)
- Fernsteuerung über Web-Interface oder Pro Digital Network Controller (Art. 500811)
- Kompatibilität & Erweiterung:
- Unterstützt große Anzahl an Transceivern je nach Netzwerkbandbreite
- IR- und RS-232-Durchschleifung zur Fernsteuerung von Endgeräten
4. Lieferumfang
- MuxLab MIP 132-T Sender-Modul
- Technische Dokumentation (Datenblatt, Bedienungsanleitung)
- Optional lieferbar: PoE-Netzteil (500993), Wandhalterung (500917), IR-Sensor (500994), IR-Sender (500998)
5. Ausführungsbedingungen
- Montage und Anschluss des Senders gemäß VOB/C und DIN 18299; insbesondere korrekte Verkabelung, Erdung und EMV-Aspekte bei CAT5e/6-Verkabelung
- Funktionsprüfung: Audioübertragung, Mikrofoneingang, lokale/fernsteuerung, PoE-Versorgung, Display, IR-/RS-232-Durchschleifung
- Schulung und Einweisung in Bedienung und Konfiguration bei Übergabe
