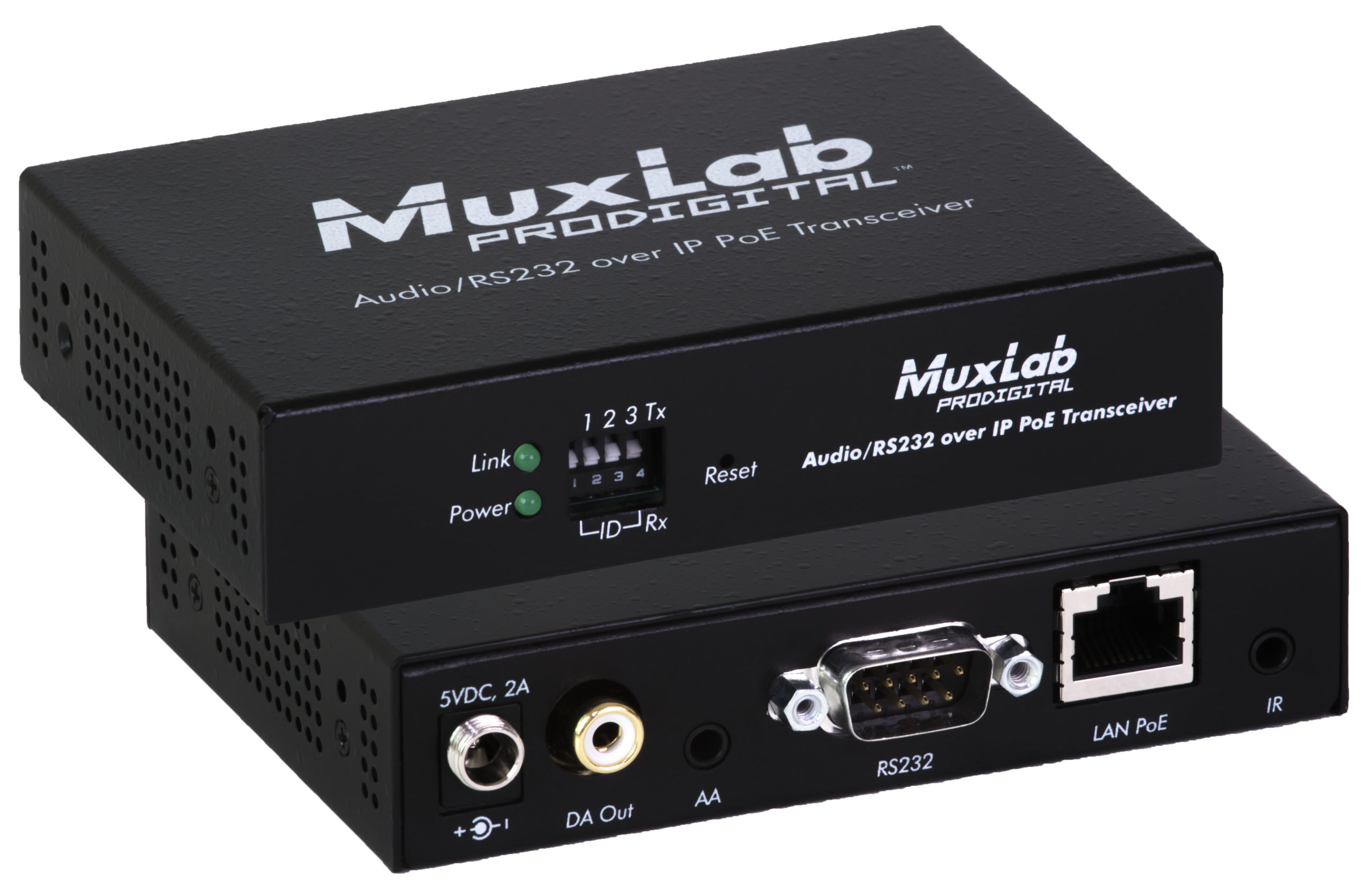

MuxLab MIP 131-X

Eigenschaften

• Überträgt 2-Kanal-Audiosignale bis zu 100 m über CAT5e/6-Kabel
• Unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Anwendungen
• Unterstützt Hunderte von Transceivern, abhängig von der Netzwerkbandbreite
• Unterstützt RS232- und IR-Übertragung zur Fernsteuerung
• 2-Kanal analoger Audio-Ein- und Ausgang sowie digitaler Audio-Ausgang
• PoE-betrieben



Folgen in Kürze!

Technische Daten:

Umgebung: 2-Kanal Analog Audio

Geräte: 2-Kanal Audiogeräte, Verstärker, aktive Lautsprecher, PA-Systeme, AV-Kameras und -Player

Übertragung: Für den Anwender transparent

Bandbreite: 20 Hz bis 20 kHz

Signale:

• 2-Kanal analoges Audio (Ein- oder Ausgang)
• SPDIF-Ausgang (2-Kanal Digital-Audio)

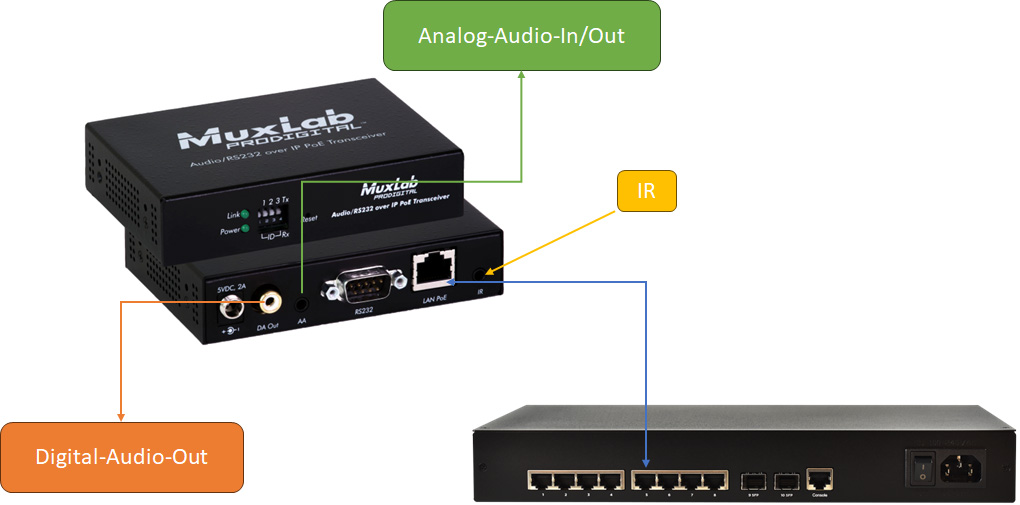

Anschlüsse:

• 1x RCA-Buchse für SPDIF-Ausgang
• 1x 3,5 mm Klinkenbuchse für analoges Audio (Ein- oder Ausgang)
• 1x RJ45-Buchse für Cat5e/6 ungeschirmtes oder geschirmtes Twisted-Pair-Kabel
• 1x 3,5 mm Klinkenbuchse für IR-Sender oder IR-Empfänger
• 1x DB9-Seriellport für RS232
• 4x DIP-Schalter für Geräte-ID und Sender-/Empfänger-Einstellung

Maximale Entfernung: (ohne 3,5 mm Kabel), CAT5e/6: 100 m

Hinweis: In elektrisch störungsanfälligen Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern je nach Kabelqualität die effektive Reichweite.

Latenz: 30 ms

Netzwerkanforderungen:

• 100BaseT für Punkt-zu-Punkt-Verbindung
• 1000BaseT für andere Konfigurationen

IR-Frequenz: 38 kHz bis 56 kHz

RJ45-Pinbelegung: Polungs-empfindlich, EIA/TIA 568A oder 568B Straight-Through-Kabel verwenden
Pin 1 (R) – Pin 2 (T)
Pin 3 (R) – Pin 6 (T)
Pin 4 (R) – Pin 5 (T)
Pin 7 (R) – Pin 8 (T)

Kabel: 1x CAT5e/6 oder besser Twisted-Pair-Kabel erforderlich

Stromversorgung: Unterstützt PoE (PD), Netzteil nicht enthalten. Betrieb vorgesehen über PoE (PSE) Ethernet-Switch. Optionales Netzteil (500993) separat erhältlich.

PoE-Standard: IEEE 802.3af

Leistungsaufnahme: Sender: 2,9 W, Empfänger: 1,8 W

Temperatur: Betrieb: 0° bis 40°C, Lagerung: -20° bis 85°C

Luftfeuchtigkeit: Bis zu 95 %, nicht kondensierend

Gehäuse: Metall, schwarz

Abmessungen: 94 x 93,5 x 24,6 mm

Gewicht: 0,5 kg

Zertifizierungen: FCC, CE, RoHS

Entflammbarkeit: 94V0

Garantie: 3 Jahre

Optionales Zubehör:

• MuxLab RM-T-6 (500905), 3-Port-Rackmount-Transceiver-Chassis, Art.-Nr. 55.01.90
• MuxLab RM-T-16 (500920), 16-Port-Rackmount-Transceiver-Chassis, Art.-Nr. 55.01.92
• MuxLab WM-T (500917), Wall Mount Transceiver Brackit-Kit, Art.-Nr. 55.01.91

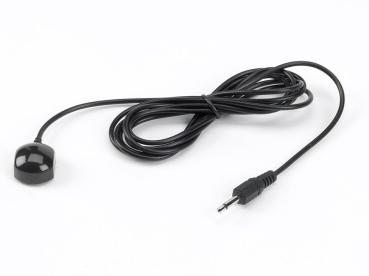

• MuxLab IR-Em (500998), IR-Sender, Art.-Nr. 55.15.92
• MuxLab IR-Sen-12VDC (500994), IR-Sensor, Art.-Nr. 55.00.97
• MuxLab PSU 5VDC26 (500993), Universelles Netzteil mit Verriegelung, 5 VDC / 2,6 A, Art.-Nr. 55.00.96

VOB/C- und DIN 18299-konformen Ausschreibungstext für MuxLab Modell 500755

Leistungsbeschreibung: Liefern und betriebsfertig montieren eines Audio-/RS232-over-IP Transceivers mit PoE-Versorgung, zur digitalen Übertragung von bidirektionalem 2-Kanal-Audio, RS232- sowie IR-Steuersignalen über IP-Netzwerke. Das Gerät ist softwareseitig konfigurierbar als Sender oder Empfänger.

Technische Merkmale:

• Hersteller: MuxLab
• Modell: 500755
• Betriebsart: Transceiver (TX oder RX über DIP-Schalter wählbar)

Signaltypen:

• 2-Kanal analoges Audio (Ein- oder Ausgang)
• SPDIF (digitaler Audioausgang, RCA)
• RS232-Steuerschnittstelle (DB9)
• IR (38–56 kHz, optionaler IR-Emitter/Sensor)
• Audiofrequenzbereich: 20 Hz – 20 kHz

Latenz: ca. 30 ms
Schnittstellen:

• 1× 3.5 mm Klinke (Analog-Audio In/Out)
• 1× RCA SPDIF Out
• 1× RJ45 (Cat5e/6)
• 1× DB9 (RS232)
• 1× 3.5 mm (IR)

Übertragungsdistanz: bis zu 100 m über Cat5e/6
Netzwerk:

• 100Base-T (Punkt-zu-Punkt)
• 1000Base-T (Multicast), DHCP und IGMP erforderlich

Stromversorgung: PoE nach IEEE 802.3af
Leistungsaufnahme: TX 2,9 W / RX 1,8 W
Abmessungen (B×T×H): 94 × 93,5 × 24,6 mm
Gewicht: 0,5 kg
Gehäuse: Metall, schwarz
Betriebstemperatur: 0 °C bis +40 °C
Zulassungen: CE, FCC, RoHS, Flammwidrigkeit gemäß 94V0

Lieferumfang:

• 1× Transceiver (konfigurierbar als TX oder RX)
• Bedienungsanleitung

Besondere Hinweise:

• PoE-Ethernet-Switch (PSE) erforderlich
• Kompatibel mit Zubehör wie IR-Einheiten, Netzteil (500993), Montagekits
• Optional: 2PK-Version enthält zwei Geräte für Punkt-zu-Punkt-Verbindung

Einsatzbereiche:
Audioverteilung in Konferenz-, Schulungs- und Digital-Signage-Systemen
Anbindung von AV-Quellen an entfernte Verstärker oder Lautsprecher
Fernsteuerung über RS232/IR in professionellen AV-Installationen

Leistungsgruppe: 543 – Fernmelde- und informationstechnische Anlagen
Leistungsbereich: Audio- und Steuerdatenübertragung über IP

Besondere Leistungen:
Konfiguration als TX oder RX gemäß Systemplan
Funktionstest und Übergabeprotokoll
