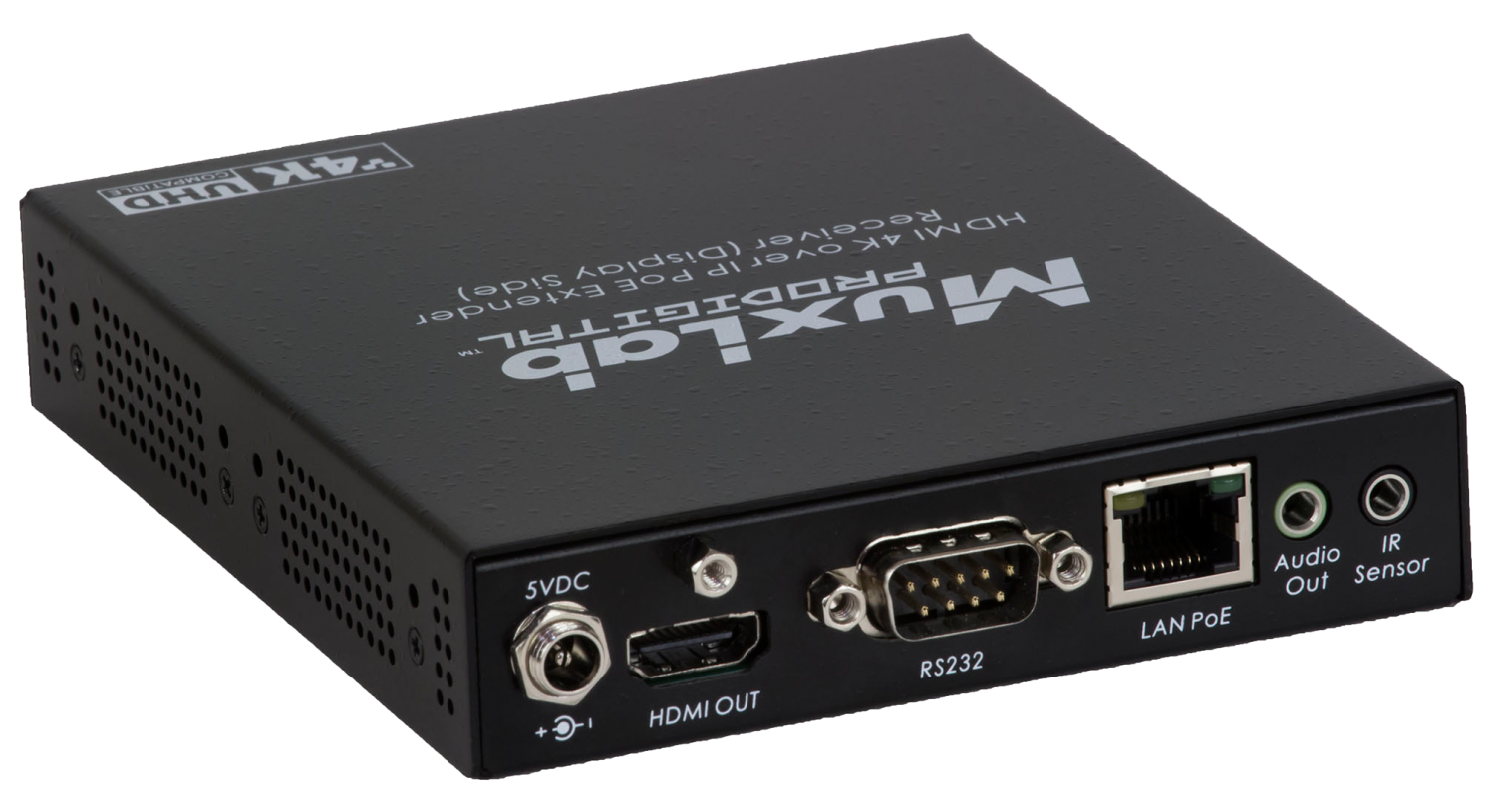

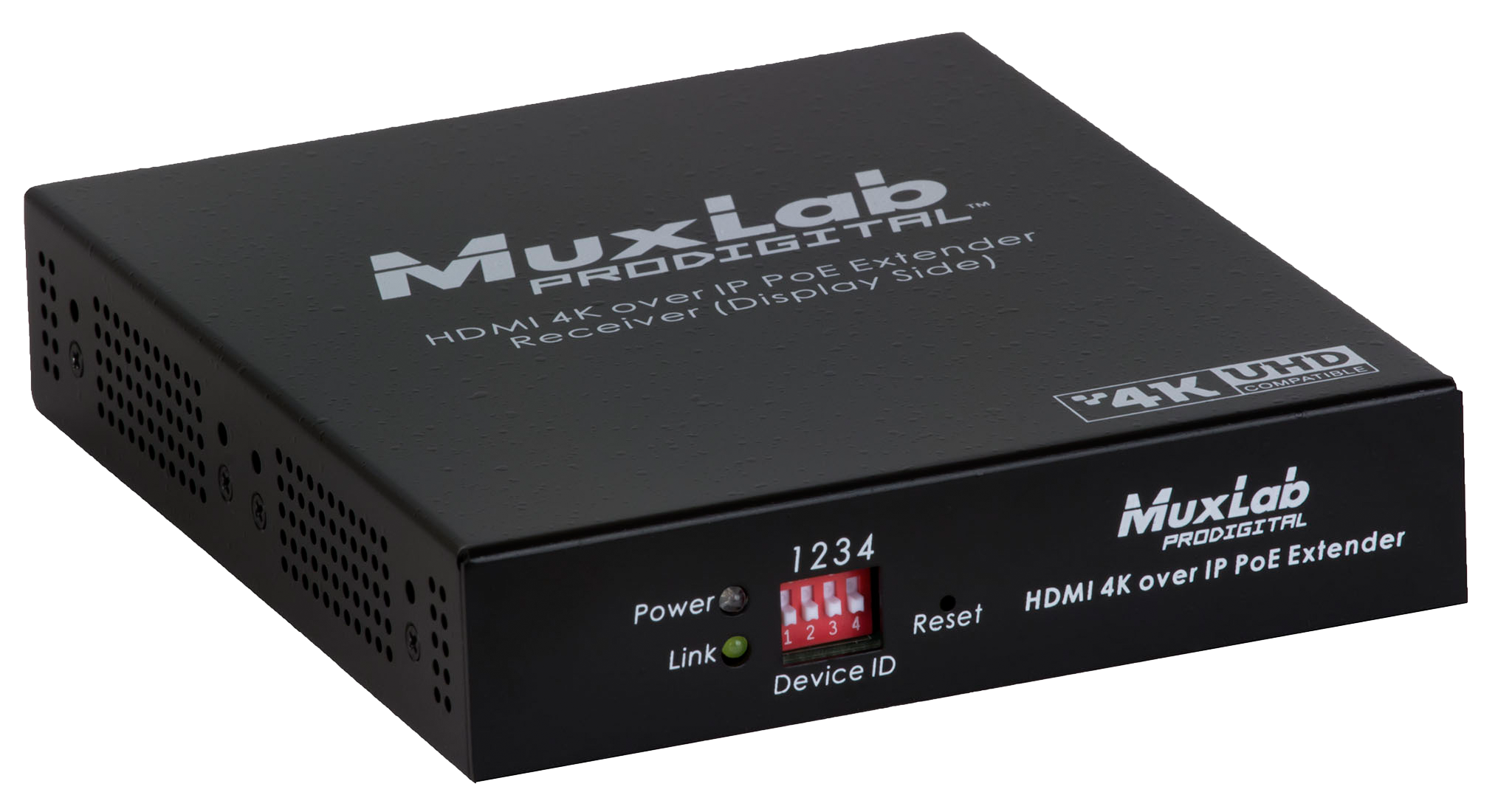

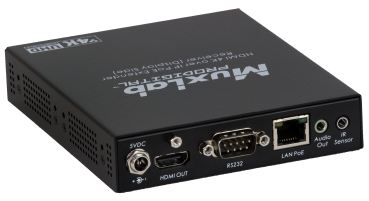

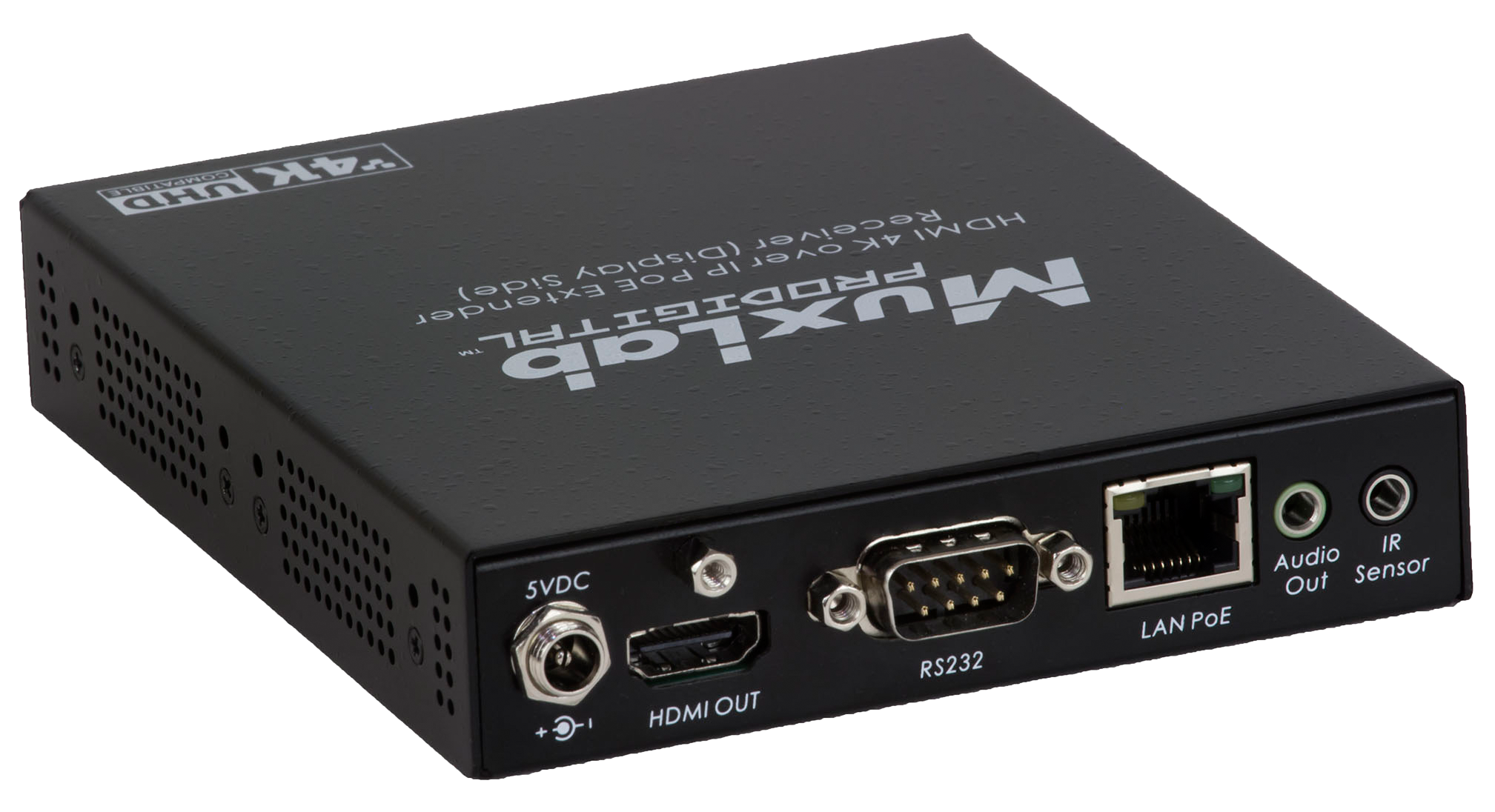

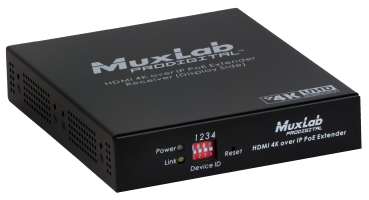

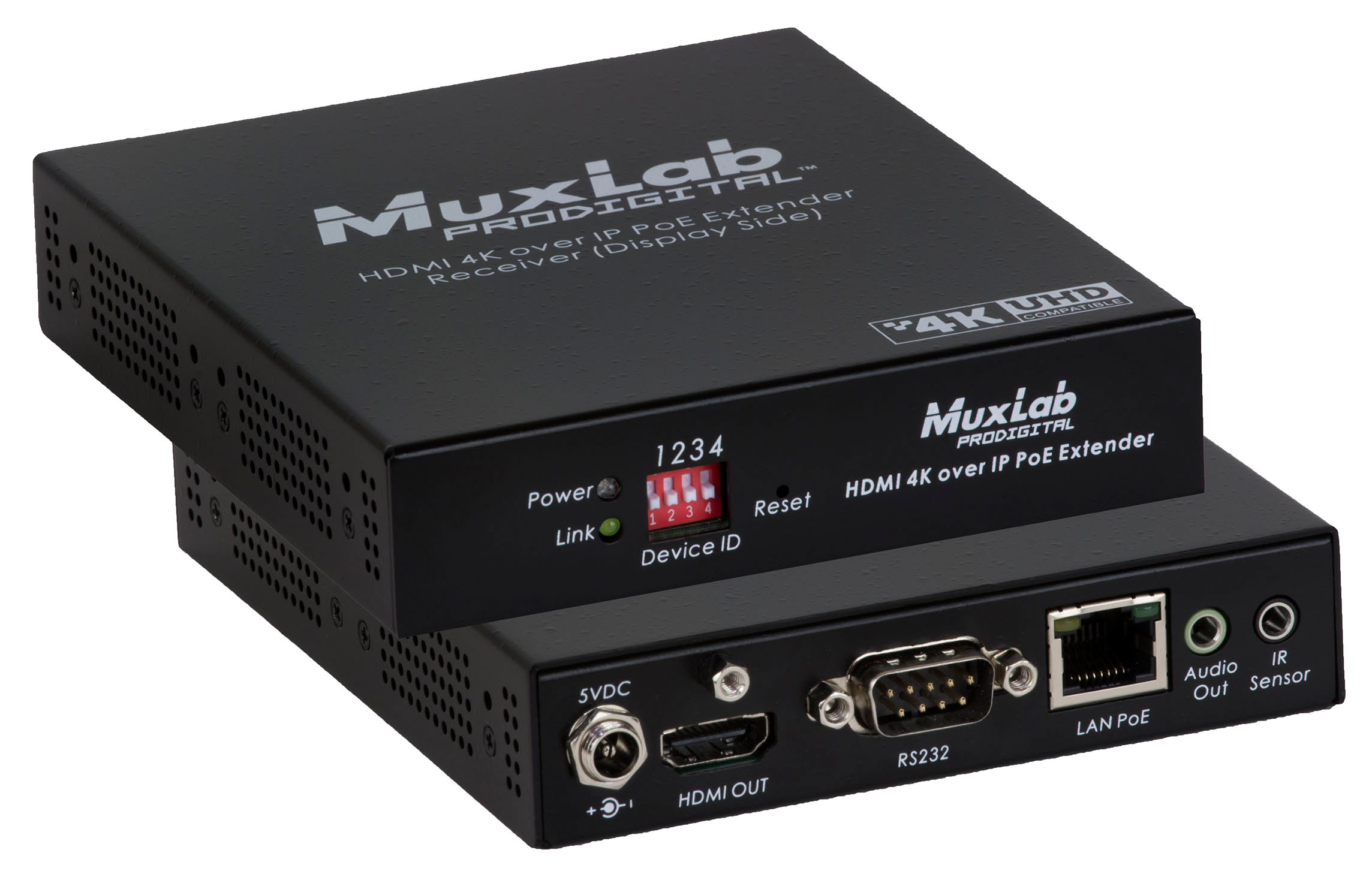

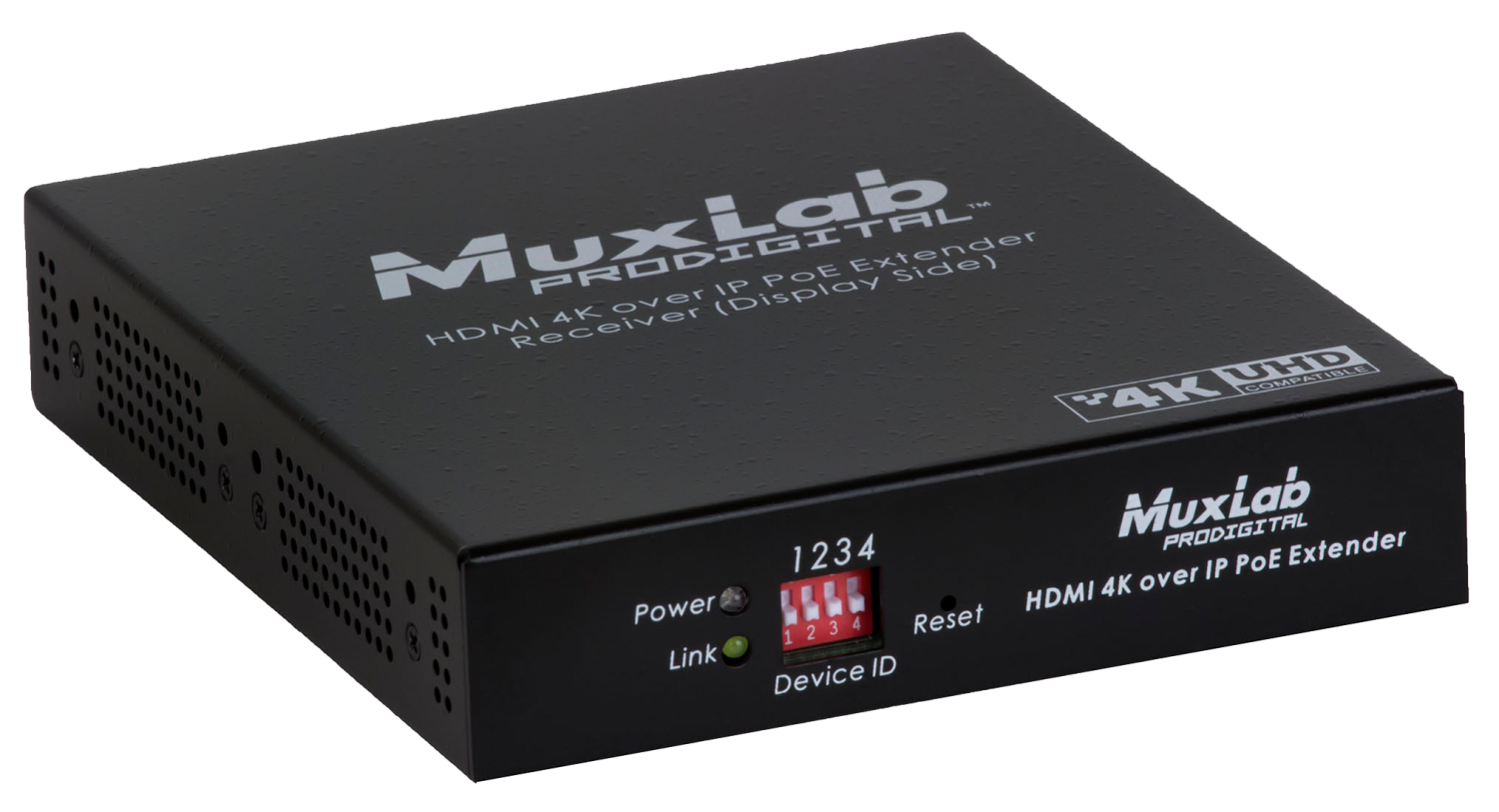

MuxLab MIP 201-R
MuxLab MIP 201-R (500759-RX)

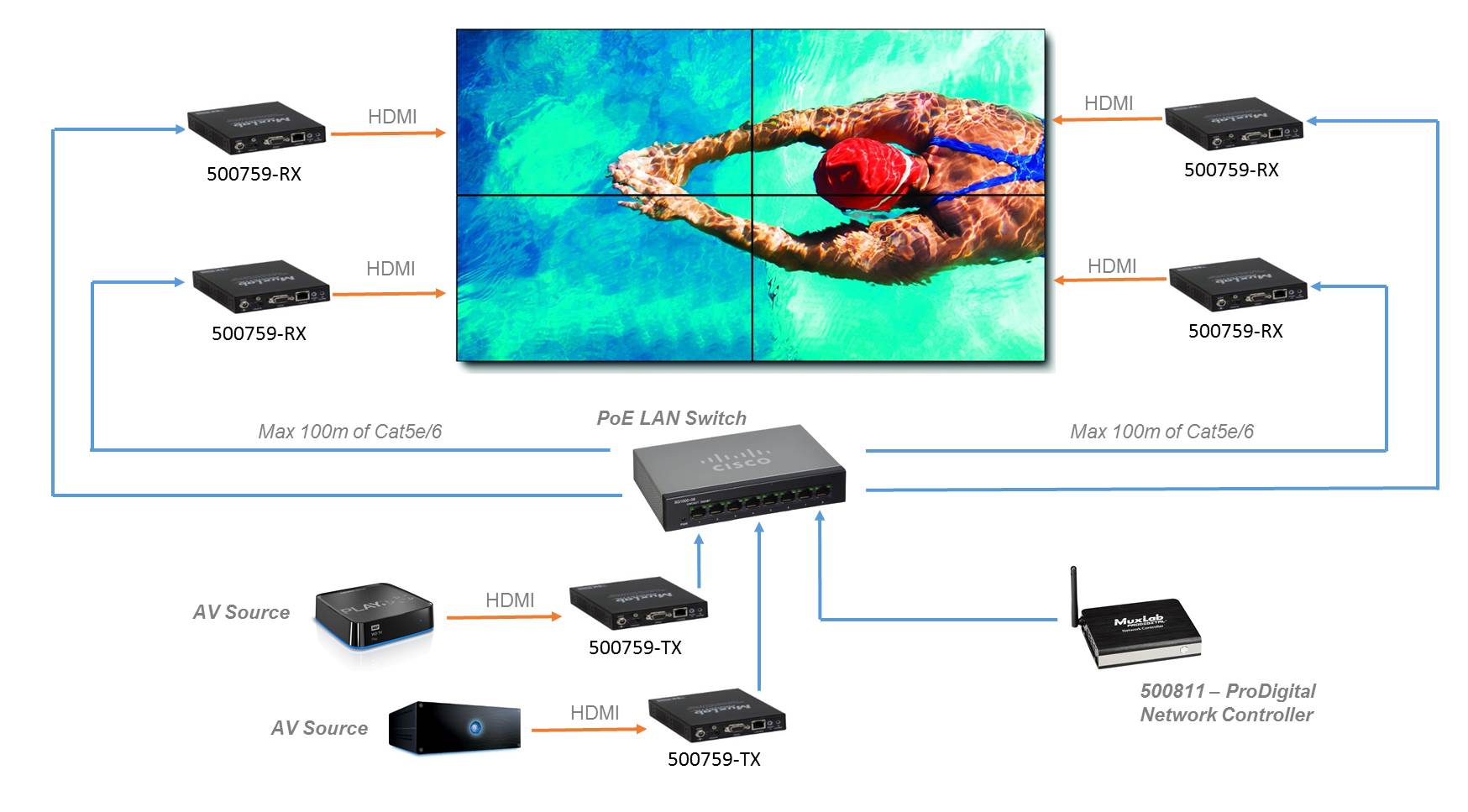

Mit dieser HDMI 4K over IP Lösung kann endlich die gewünschte 4K-Videowand realisiert werden. HDMI-Geräte, die Auflösungen bis zu 4K @ 30Hz oder 1080p @ 60Hz unterstützen, können verbunden und über ein Ethernet-Netzwerk erweitert werden, um eine Videowand in frei konfigurierbarer Größe (X mal Y) mit Hunderten von Bildschirmen zu schaffen – abhängig von der Netzwerkbandbreite. Für jeden Bildschirm wird ein Receiver verwendet.
Transmitter (500759-TX) und Receiver (500759-RX) werden per CAT5e/6-Kabel bis zu 100 m von einem Ethernet-Switch verbunden. Beide unterstützen PoE (PD) und können über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden. IR Emitter und IR Sensor sind separat erhältlich für IR-basierte Fernsteuerungen.
Der MuxLab Pro Digital Network Controller (500812) erleichtert die Konfiguration und Steuerung und ermöglicht die Verwaltung über Drittanbieter-Apps für Smartphones und Tablets.
Hinweis: Das Gerät unterstützt PoE (PD) und ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch ausgelegt. Falls kein PoE-Switch verfügbar ist, kann das optionale Netzteil (500993) separat erworben werden.
Wichtiger Hinweis:
Firmware-Version 2.0 ist erschienen und bringt wichtige Verbesserungen, darunter Unterstützung für Infrarot-Pronto-Codes, viele Fehlerbehebungen, verbesserte Systemleistung und Kompatibilität mit neuen Modellen wie 500778 und 500777-RX. Details sind in den Release Notes zu finden. Firmware-Version 2.0 oder höher läuft nur mit kompatiblen Geräten, die ebenfalls Firmware 2.0 oder höher nutzen. Für ältere Geräte gibt es zwei Möglichkeiten:
Mit dieser HDMI 4K over IP Lösung kann endlich die gewünschte 4K-Videowand realisiert werden. HDMI-Geräte, die Auflösungen bis zu 4K @ 30Hz oder 1080p @ 60Hz unterstützen, können verbunden und über ein Ethernet-Netzwerk erweitert werden, um eine Videowand in frei konfigurierbarer Größe (X mal Y) mit Hunderten von Bildschirmen zu schaffen – abhängig von der Netzwerkbandbreite. Für jeden Bildschirm wird ein Receiver verwendet.
Transmitter (500759-TX) und Receiver (500759-RX) werden per CAT5e/6-Kabel bis zu 100 m von einem Ethernet-Switch verbunden. Beide unterstützen PoE (PD) und können über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden. IR Emitter und IR Sensor sind separat erhältlich für IR-basierte Fernsteuerungen.
Der MuxLab Pro Digital Network Controller (500812) erleichtert die Konfiguration und Steuerung und ermöglicht die Verwaltung über Drittanbieter-Apps für Smartphones und Tablets.
Hinweis: Das Gerät unterstützt PoE (PD) und ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch ausgelegt. Falls kein PoE-Switch verfügbar ist, kann das optionale Netzteil (500993) separat erworben werden.
Wichtiger Hinweis:
Firmware-Version 2.0 ist erschienen und bringt wichtige Verbesserungen, darunter Unterstützung für Infrarot-Pronto-Codes, viele Fehlerbehebungen, verbesserte Systemleistung und Kompatibilität mit neuen Modellen wie 500778 und 500777-RX. Details sind in den Release Notes zu finden. Firmware-Version 2.0 oder höher läuft nur mit kompatiblen Geräten, die ebenfalls Firmware 2.0 oder höher nutzen. Für ältere Geräte gibt es zwei Möglichkeiten:
- Alle kompatiblen Geräte auf Firmware 2.0 oder höher aktualisieren
- Oder das neue Gerät auf eine Firmware-Version unter 2.0 downgraden
Eigenschaften:
- Konfiguration einer 4K-Videowand mit hunderten Displays, abhängig von der Netzwerkbandbreite
- Unterstützt bis zu 4K @ 30Hz und 1080p @ 60Hz
- Visuell verlustfreies Video mit einer Frame-Latenz
- Unterstützt Point-to-Point, Point-to-Multipoint und Multipoint-to-Multipoint Anwendungen
- Übertragung bis zu 100 m über CAT5e/6
- Unterstützt Audio-Einbindung (TX) und Audio-Ausgabe (RX)
- Unterstützt RS232 und IR für Fernsteuerung
- PoE-gestützt
- Steuerung über jedes Webgerät (Mobil, Tablet) mit Modell 500811 (Pro Digital Network Controller)
Technische Daten:
Umgebung: HDMI 1.4
Geräte: Blu-Ray-Player, Projektoren, Monitore, TV, PCs, Laptops, Server mit HDMI-Unterstützung
Bandbreite: 300 MHz
Signal: HDMI 1.4 Protokoll
Anschlüsse:
Kompression: Proprietäre Kompression
Datenrate: Bis zu 850 Mbps
Netzwerk: 1000BaseT mit Jumbo Frame
IR-Frequenz: 38 bis 56 kHz (IR-Sender und -Empfänger separat erhältlich)
RJ45 Belegung: Reverse Polarity Sensitiv, EIA/TIA 568A oder 586B Straight-Through Verdrahtung
Stromversorgung: Unterstützt PoE (PD), externes Netzteil nicht enthalten, vorgesehen für PoE (PSE) Ethernet Switch. Optionales Netzteil (500993) separat erhältlich.
PoE Standard: IEEE 802.3af
Stromverbrauch: TX: 2,85 W, RX: 2,55 W
Temperatur: Betrieb 0° bis 40 °C, Lagerung -20° bis 85 °C
Luftfeuchtigkeit: Bis 95 %, nicht kondensierend
Maße: 112 mm x 129 mm x 25 mm
Gewicht: 0,68 kg
Zertifizierungen: FCC, CE, RoHS
Flammschutz: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: HDMI 1.4
Geräte: Blu-Ray-Player, Projektoren, Monitore, TV, PCs, Laptops, Server mit HDMI-Unterstützung
Bandbreite: 300 MHz
Signal: HDMI 1.4 Protokoll

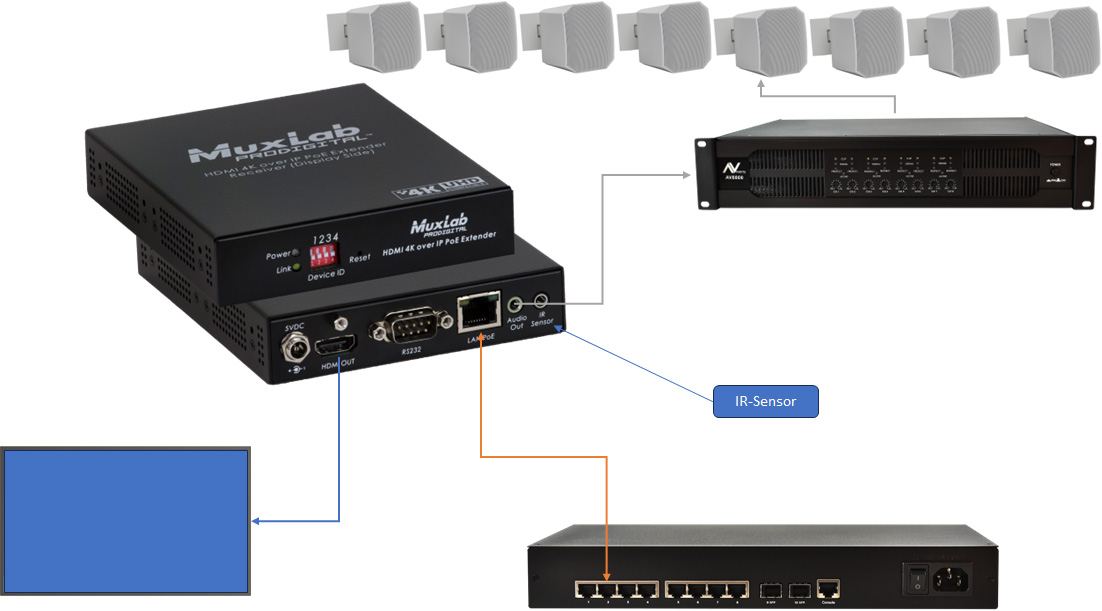

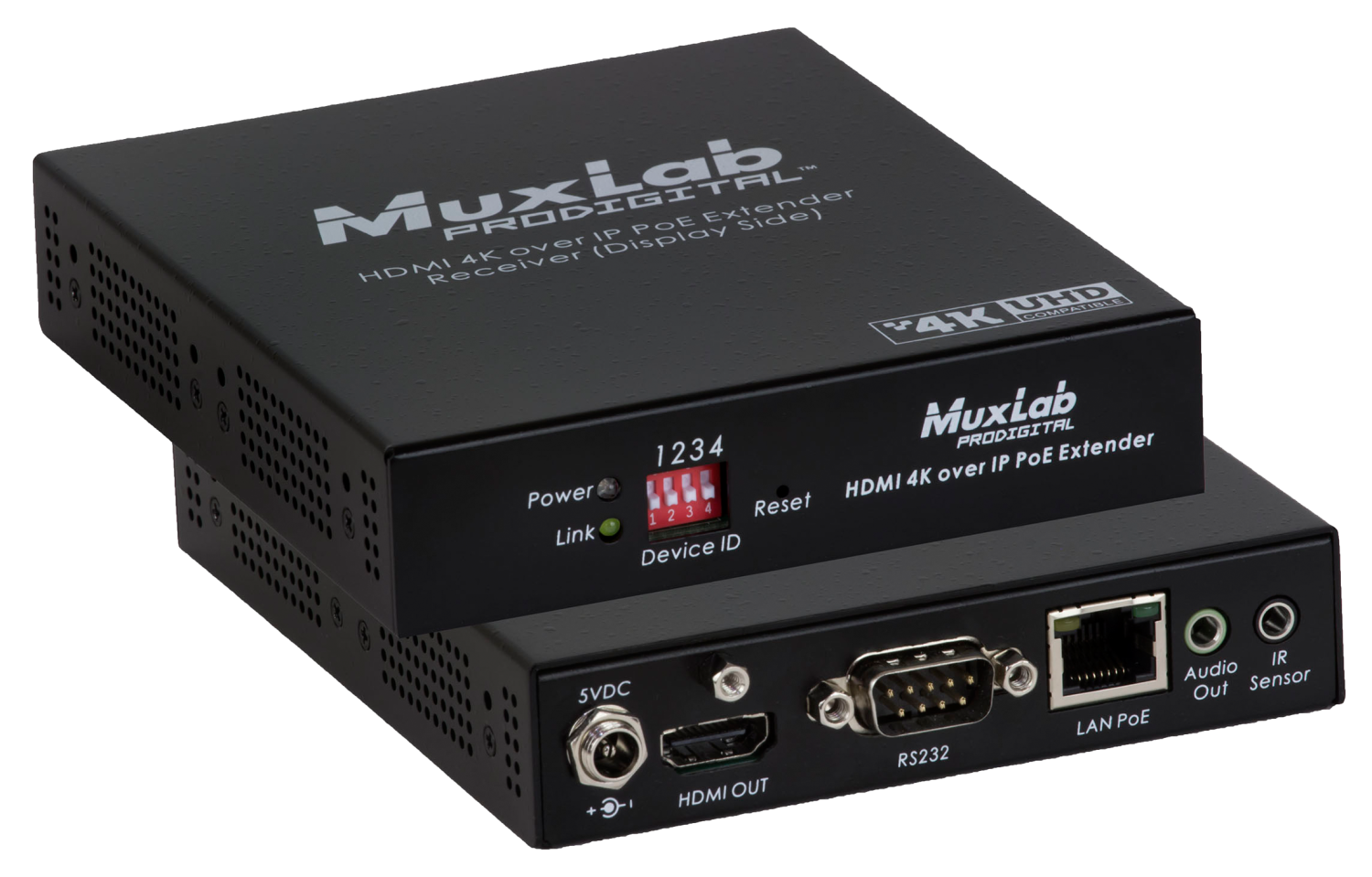

Anschlüsse:
- 1 x HDMI-Buchse
- 1 x RJ45 für Cat5e/6 (ungeschirmtes oder geschirmtes Twisted-Pair)
- 2 x 3,5 mm Klinke für IR-Sender (TX) / IR-Empfänger (RX)
- 2 x 3,5 mm Klinke für Audio-Einschleifung (TX) / Audio-Extraktion (RX)
- 1 x DB9 für RS232
- 4 x DIP-Schalter zur Geräte-ID-Adressierung
- HDMI-Kabellänge max. 2 m pro Ende, Cat5e/6: bis zu 100 m (330 ft) bei 4K @ 30 Hz
- Bei elektromagnetisch störungsreicher Umgebung sollte STP-Kabel verwendet werden
- Querverbindungen reduzieren die effektive Distanz, abhängig von der Kabelqualität
Kompression: Proprietäre Kompression
Datenrate: Bis zu 850 Mbps
Netzwerk: 1000BaseT mit Jumbo Frame
IR-Frequenz: 38 bis 56 kHz (IR-Sender und -Empfänger separat erhältlich)
RJ45 Belegung: Reverse Polarity Sensitiv, EIA/TIA 568A oder 586B Straight-Through Verdrahtung
- Pin 1 (R), Pin 2 (T)
- Pin 3 (R), Pin 6 (T)
- Pin 4 (R), Pin 5 (T)
- Pin 7 (R), Pin 8 (T)
Stromversorgung: Unterstützt PoE (PD), externes Netzteil nicht enthalten, vorgesehen für PoE (PSE) Ethernet Switch. Optionales Netzteil (500993) separat erhältlich.
PoE Standard: IEEE 802.3af
Stromverbrauch: TX: 2,85 W, RX: 2,55 W
Temperatur: Betrieb 0° bis 40 °C, Lagerung -20° bis 85 °C
Luftfeuchtigkeit: Bis 95 %, nicht kondensierend
Maße: 112 mm x 129 mm x 25 mm
Gewicht: 0,68 kg
Zertifizierungen: FCC, CE, RoHS
Flammschutz: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wall Mount Transceiver Bracket-Kit, Art.-Nr. 55.01.91
- MuxLab IR-Em16 (500990), IR Emitter, Art.-Nr. 55.00.93
- MuxLab IR-Sen-5VDC (500991), IR Sensor, Art.-Nr. 55.00.94
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konforme Ausschreibungstext für den MuxLab MIP 201-R (500759-RX):
Abschnitt: AV-Technik – HDMI-over-IP Receiver, PoE (MuxLab MIP 201-R)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines HDMI-Extenders (Receiver) zur Übertragung von hochauflösendem HDMI-Video- und Audiosignal über ein Ethernet-Netzwerk unter Einsatz von Power-over-Ethernet (PoE). Das System eignet sich zur Realisierung flexibel konfigurierbarer Videowände oder lokaler Monitoransteuerungen in Punkt-zu-Punkt, Punkt-zu-Mehrpunkt sowie Mehrpunkt-zu-Mehrpunkt-Topologien.
2. Produktbeschreibung
Gerät: MuxLab MIP 201-R, Artikelnummer 500759-RX – HDMI 4K-over-IP Receiver, PoEfähig (MxP 200-Serie).
3. Technische Spezifikationen
- Videoauflösung: Unterstützung von HDMI bis zu 4K @ 30 Hz oder alternativ 1080p @ 60 Hz. Visuell verlustfreies Video mit typischer Latenz von 1 Frame, max. 2 Frames.
- Übertragungsreichweite: Bis zu 100 m über CAT5e/6 bei Nutzung eines Ethernet-Switches.
- Netzwerk & Kompression: Proprietäre Kompression bis zu 850 Mbps; unterstützt Gigabit-Ethernet (1000Base-T) inkl. Jumbo-Frames.
- Steuerung & Fernzugriff: RS-232 und IR-Durchleitung zur Steuerung angeschlossener HDMI-Quellen; Steuerung per Pro Digital Network Controller (500812) möglich.
- Audio-Support: Eingebettete Audio-Extraktion über analoge Buchse (3,5 mm).
4. Anschlüsse
- 1× HDMI-Buchse (Video-Ein)
- 1× RJ45 Ethernet (CAT5e/6) – PoE-PD Unterstützung
- 2× 3,5 mm Klinken – IR-Sensor und Audio-Extraktion
- 1× DB9-Stecker – RS-232 Schnittstelle
- 4× DIP-Schalter zur Geräte-ID-Einstellung
5. Physikalische Daten & Umweltbedingungen
- PoE-Standard: IEEE 802.3af (PD); optionales Netzteil (Art. 500993) erhältlich.
- Leistungsaufnahme: TX: ca. 2,85 W; RX: ca. 2,55 W.
- Betriebsbedingungen: 0 °C bis 40 °C (Betrieb), –20 °C bis 85 °C (Lagerung), Luftfeuchte < 95 % (nicht kondensierend).
- Maße: 112 mm × 129 mm × 25 mm; Gewicht ca. 0,68 kg.
- Zertifizierungen: FCC, CE, RoHS, Flammwidrigkeitsklassifizierung 94V-0; Garantie: 3 Jahre.
6. Zubehör (optional)
- 500920 – 16-Port Rackmount Transceiver-Chassis
- 500917 – Wandhalterungs-Kit für Transceiver
- 500990 – IR-Emitter; 500991 – IR-Sensor
- 500993 – Universelles Netzteil (5 V DC / 2,6 A)
7. Lieferumfang
- MuxLab MIP 201-R Receiver
- Technische Unterlagen: Datenblatt und Bedienungsanleitung
8. Ausführungsbedingungen
- Aufbau, Installation und Montage entsprechend VOB/C und DIN 18299, einschließlich EMV-gerechter Netzwerkverkabelung, fachgerechter Erdung und Beschilderung.
- Inbetriebnahme mit Funktionsnachweis: HDMI-Video, Audio-Extraktion, IR-/RS-232-Steuerung, PoE-Versorgung, Steuerbarkeit über Controller und Videowand-Funktionalität.
- Dokumentation der Installation sowie Schulung des Bedienpersonals bei Übergabe.
