MuxLab MIP 222-TW (W) (500777-TX-WH)

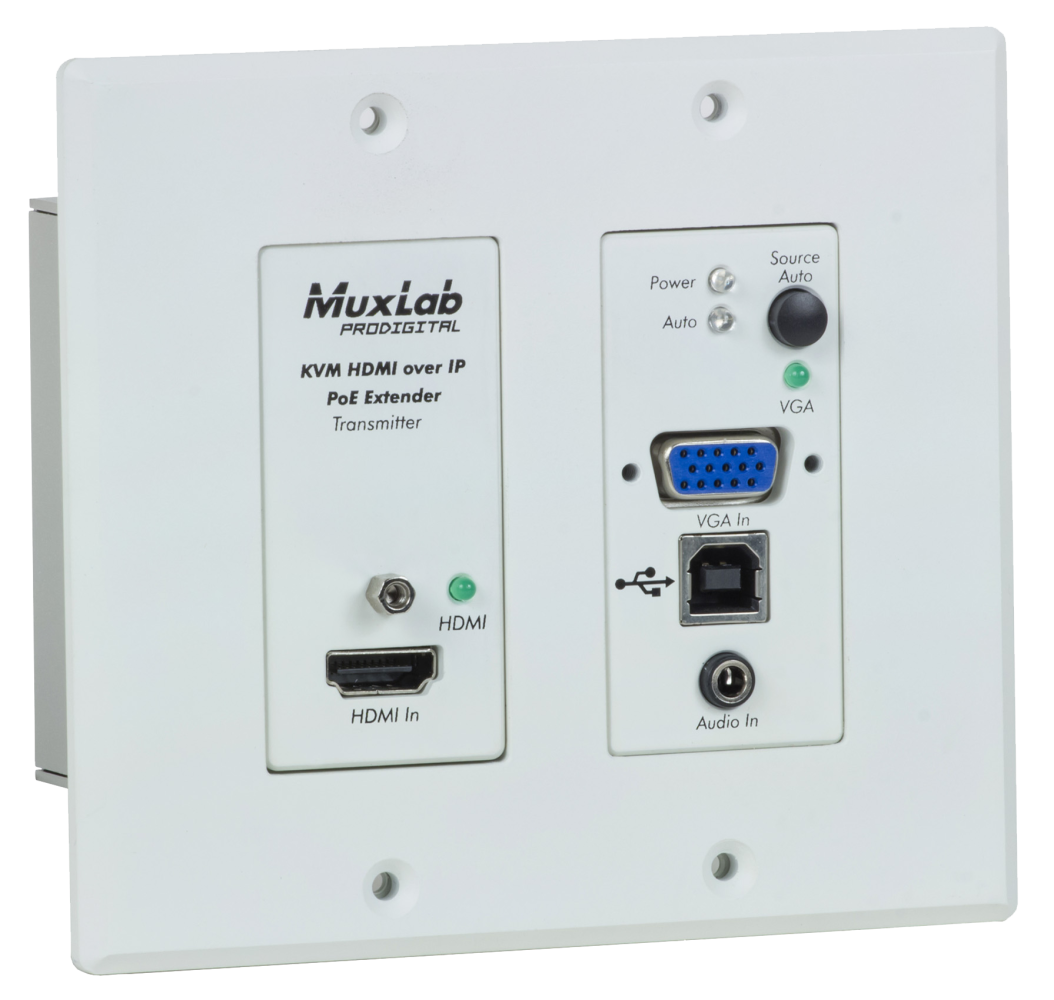

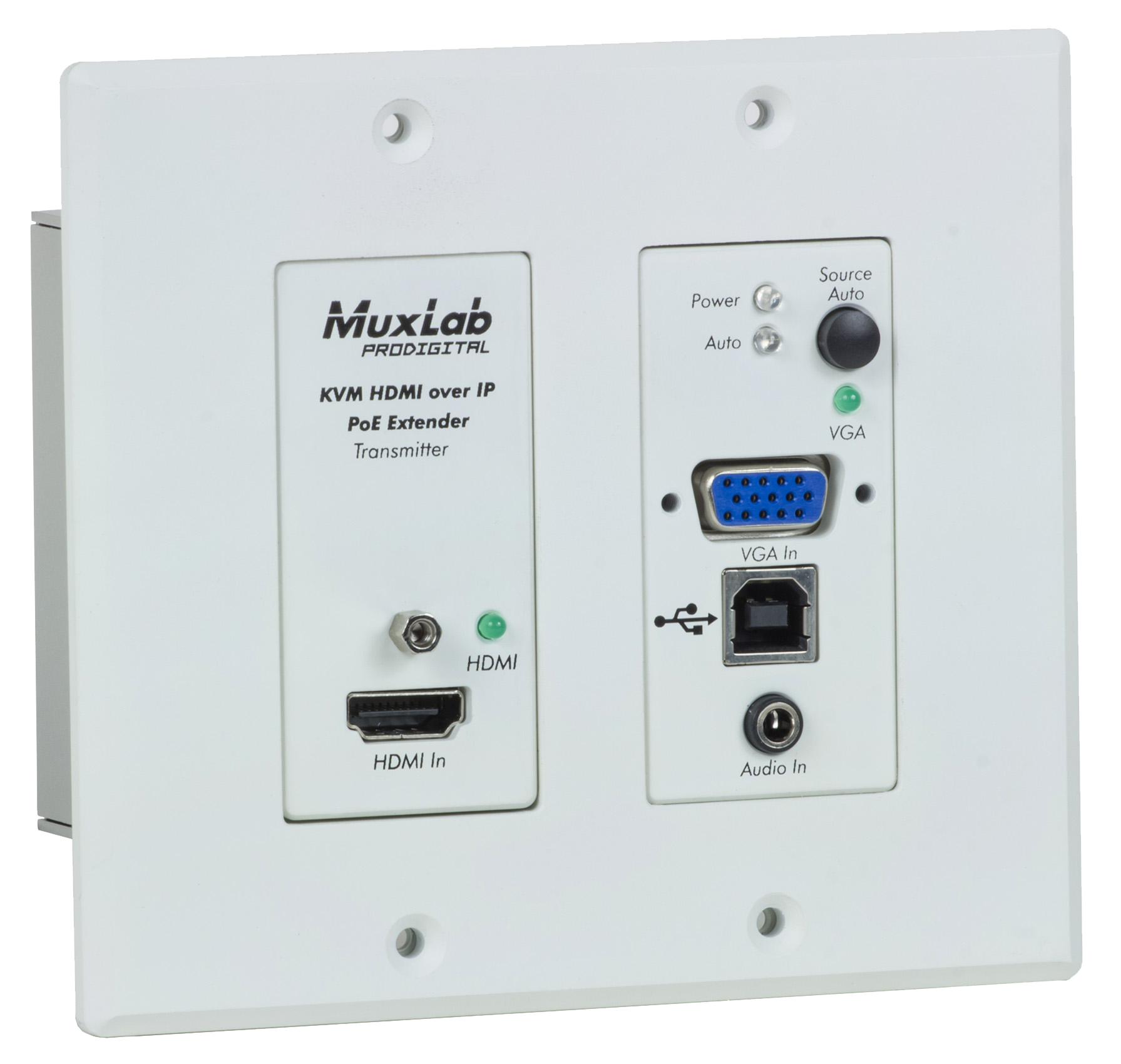

MuxLab MIP 222-TW (W) (500777-TX-WH) • HDMI/VGA/USB over IP PoE Wall-Plate-Sender, UHD-4K
Der HDMI/VGA/USB over IP PoE Wall-Plate-Sender ermöglicht es, HDMI-, VGA- und USB-Geräte über eine Entfernung von bis zu 100 m anzuschließen. Die Videoauflösung wird dabei bis zu 4K (3840×2160) @ 30Hz über ein (1) CAT5e/6 ungeschirmtes Twisted-Pair-Kabel in einer Punkt-zu-Punkt-Konfiguration unterstützt. Der USB-Anschluss kann zur Verlängerung verschiedener USB-Geräte, einschließlich Smart Boards, verwendet werden.
Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen sind ebenfalls möglich, indem mehrere Sender und Empfänger an dasselbe lokale Ethernet-IP-Netzwerk über einen Ethernet-Switch angeschlossen werden. Der HDMI/VGA/USB over IP PoE Wandplatten-Sender unterstützt PoE (PD), wenn er mit einem PoE (PSE) Ethernet-Switch betrieben wird. Je nach Anwendung und Anzahl der benötigten Einheiten können zusätzliche Sender separat erworben werden.
Für Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen muss der Ethernet-Switch Gigabit-Ports, Jumbo-Frame-Fähigkeit, DHCP-Server-Funktion, PoE sowie die Unterstützung des IGMP-Kommunikationsprotokolls (für den Mehrpunkt-zu-Mehrpunkt-Fall) besitzen. MuxLab empfiehlt hierfür die Cisco SG300 oder SG500 Serie Managed Switches.
Der MuxLab ProDigital Network Controller steht zur Verfügung, um die Konfiguration und Nutzung des 500777-TX sowie anderer MuxLab IP-basierter Produkte über eine Ethernet-Webschnittstelle zu vereinfachen. Zusätzlich kann die MuxLab Control App für Android und iOS für das Management der Verbindungen in Kombination mit dem Network Controller verwendet werden.
Anwendungsbereiche:
- Gewerbliche und private AV-Systeme
- Klassenzimmer-Systeme
- Digital Signage
- Konferenzraum-Systeme
- Besprechungsräume
- Kollaborative PC-Systeme
WICHTIGER HINWEIS: Eine neue Firmware-Version 2.0 wurde veröffentlicht, die wichtige Verbesserungen enthält, darunter Unterstützung für Infrarot-Pronto-Codes, zahlreiche Fehlerbehebungen, verbesserte Systemleistung sowie Unterstützung für neue Modelle wie 500778 & 500777-RX. Details finden Sie in den Release Notes.
Firmware-Version 2.0 oder höher funktioniert nur korrekt mit kompatiblen Geräten, die ebenfalls mit Firmware-Version 2.0 oder höher betrieben werden. Falls Ihre bestehende Installation kompatible Geräte mit älteren Firmware-Versionen enthält, haben Sie zwei Optionen:
- Entweder alle bestehenden kompatiblen Geräte auf Firmware-Version 2.0 oder höher aktualisieren
- Oder das neue Gerät auf eine Firmware-Version unter 2.0 downgraden.
Kompatible Geräte: TX- und RX-Modelle: 500759, 500773, 500777, 500778
Eigenschaften:
- Kompatibel zu MuxLab MIP 222-RW (W) (500777-RX-wh) Receiver und MuxLab MIP 201-R (500759-RX) Receiver
- HDMI 2.0b bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0)
- VGA bis zu 1920×1200 @ 60Hz, mit 2-Kanal-Audio-Eingang
- Umschaltbare HDMI- / VGA-Eingänge mit Audio, automatische Umschaltung möglich
- Fernverwaltung über IP und lokale Steuerung per Drucktaste
- Verlängerung von HDMI, VGA mit 2-Kanal-Audio sowie USB 2.0 bis zu 100 m über CAT5e/6-Kabel
- HDCP 2.2 konform
- Kompatibel mit den over IP-Empfängern 500758-RX und 500759-RX
- PoE-versorgt
- Verfügbar in Aluminium- und Weißausführung – hier in weiß
- Verwaltung über Pro Digital Network Controller (500812), MuxLabControl App (Smartphone & Tablet) sowie 3rd-Party-Steuerungs-Apps
• AV-System für Schule mit 20 Klassenräumen
• Weiterführende Schule mit 20 Klassenräumen
Weitere typische Anwendungen für die MuxLab MIP 200-Serie
Hochauflösende Präsentations & Konferenzräume
Warum passend:
Digital Signage / Videowalls in öffentlichen Bereichen
Warum passend:
AV + Audio Netzwerke (z. B. mit Dante)
Warum passend:
KVM /Workstation Remote in ProAV / Kontrollräumen
Warum passend:
Unternehmens Installationen mit zentraler Quelle & vieler Ziele
Warum passend:
• Weiterführende Schule mit 20 Klassenräumen
Weitere typische Anwendungen für die MuxLab MIP 200-Serie
Hochauflösende Präsentations & Konferenzräume
Warum passend:
- Die MIP 200 Serie unterstützt 4K Auflösungen (z. B. 4K60 4:2:0) bei JPEG2000 Kompression und niedriger Latenz.
- Ideal, wenn ein großer Präsentationsbildschirm oder mehrere Screens in einem Raum vorhanden sind und hohe Bildqualität gefordert wird.
- PoE und IP Verteilung machen eine flexible Installation möglich.
- Unternehmens Boardroom mit 4K Display und mehreren Zuspielern.
- Seminarraum, in dem Teilnehmer von einem zentralen PC oder Laptop Inhalte in 4K auf mehrere Displays sehen sollen.
- Firmen Showroom mit einem über Netzwerk verteilten 4K Signal, z. B. von Medienserver oder Streaming Quelle.
Digital Signage / Videowalls in öffentlichen Bereichen
Warum passend:
- MIP 200 Serie erlaubt Multi Screen/Video Wall Setups mit 4K, was bei großen Displays in Empfangsbereichen, Hotels, Messehallen gefragt ist.
- Netzwerkverteilung erleichtert das Verlegen und den Betrieb über IP Infrastruktur.
- Lobby eines Hotels oder Unternehmens: mehrere 4K Displays zeigen verschiedene Inhalte, zentral gesteuert über IP.
- Messehalle oder Ausstellung mit Videowall Installation, die ein 4K Signal über IP verteilt.
- Retail Store mit großformatiger Darstellung von 4K Werbevideos auf mehreren Displays, über eine zentrale Quelle.
AV + Audio Netzwerke (z. B. mit Dante)
Warum passend:
- Es gibt Varianten mit Dante Audio Integration („MIP 201 TD“, etc.).
- So kann sowohl hochauflösendes Video als auch vernetztes Audio gemeinsam über IP laufen – ideal für größere AV Setups.
- Konferenzraum oder Auditorium mit 4K Video Quelle und Dante Audioverteilung zu Lautsprechern oder Audio RX Einheiten.
- Veranstaltungstechnik Installation, bei der Video und Audio über dieselbe IP Infrastruktur verteilt werden.
- Kirchen oder Event Location mit großformatiger Projektion + Audio Netzwerk – MIP 200 ermöglicht die Verbindung.
KVM /Workstation Remote in ProAV / Kontrollräumen
Warum passend:
- Einige Modelle der MIP 200 Serie bieten HDMI/USB/KVM Funktionen (z. B. Receiver mit USB Hub) und 4K60 Unterstützung.
- Damit kann eine Workstation oder PC an einem Ort stehen und ein Bediener entfernt bei 4K Auflösung arbeiten.
- Leitwarte (Control Room) in dem Operator mehrere entfernte Workstations mit 4K Bild und USB Peripherie steuern will.
- Produktion/Schnittbereich, bei dem der Rechner im Technikraum steht und das Bild auf einen 4K Monitor im Besprechungsraum gespiegelt wird.
- Schulungsraum mit 4K PC Quelle für Lehrende, verteilt auf mehrere Räume, plus Remote Steuerung.
Unternehmens Installationen mit zentraler Quelle & vieler Ziele
Warum passend:
- Eine MIP 200 Sender Einheit kann über IP Netzwerk signalisieren und an viele Empfangseinheiten verteilt werden. Die 1G Infrastruktur genügt.
- Gut skalierbar, wenn z. B. viele Räume mit 4K versorgt werden sollen.
- Bürogebäude mit mehreren Meetingräumen: eine 4K Quelle wird über IP zu allen Räumen verteilt.
- Hochschulcampus: 4K Vorlesungssignal geht über das Netz zu Hörsälen und Nebenräumen.
- Krankenhaus oder Klinikum: medizinische Bilder/Bildgebung in 4K werden an mehrere Displays verteilt – MIP 200 Serie macht das möglich.
Was sind die Unterschiede zwischen den verschiedenen AVoIP-Codecs und den unterschiedlichen AVoIP-Standards?
Erfahre hier mehr:
- Codecs: MJPEG, JPEG2000, H.264/H.265
- Standards: SDVoE, SMPTE 2110
Erfahre hier mehr:
Technische Daten:
Umgebung: HDMI-, VGA- und USB-Konnektivität
Gerätekompatibilität: Blu-Ray-Player, Projektoren, Monitore, TVs, PCs, Laptops, Server und interaktive Whiteboards
Bandbreite: 300 MHz
Signalstandards: HDMI 2.0b: 4K @ 30 Hz (4:4:4), 4K @ 60 Hz (4:2:0); VGA: Bis zu 1920 × 1200; USB 2.0; HDCP 2.2
Anschlüsse:
Maximale Entfernung: HDMI-Kabel: max. 2 m je Seite; CAT5e/6: bis zu 100 m
(Hinweis: In elektromagnetisch belasteter Umgebung geschirmtes STP-Kabel verwenden. Kreuzverkabelung kann Reichweite reduzieren.)
Latenz: Typisch 1 Frame (16 ms)
Kompression: JPEG2000
Datenrate: Bis zu 500 Mbps
Netzwerkvoraussetzungen: Gigabit-Ethernet mit IGMP, Jumbo Frames und PoE
Netzwerkprotokoll: Multicast
RJ45-Pinbelegung (polaritätssensitiv):
Verkabelung nach EIA/TIA 568A oder 568B (straight-through):
Leistungsaufnahme: 6 W
Betriebsbedingungen:
Gewicht: 0,61 kg
Zertifizierungen: FCC, CE, RoHS
Entflammbarkeit: 94V-0
Garantie: 3 Jahre
Kompatible Empfänger:
Umgebung: HDMI-, VGA- und USB-Konnektivität
Gerätekompatibilität: Blu-Ray-Player, Projektoren, Monitore, TVs, PCs, Laptops, Server und interaktive Whiteboards
Bandbreite: 300 MHz
Signalstandards: HDMI 2.0b: 4K @ 30 Hz (4:4:4), 4K @ 60 Hz (4:2:0); VGA: Bis zu 1920 × 1200; USB 2.0; HDCP 2.2
Anschlüsse:
- 1 × HDMI-Buchse
- 1 × VGA DB15-Buchse
- 1 × USB Typ B
- 1 × RJ45S für Ethernet
- 1 × 3,5 mm Klinke für Audio-In
- 1 × 2,1 mm Hohlstecker für optionale Stromversorgung
Maximale Entfernung: HDMI-Kabel: max. 2 m je Seite; CAT5e/6: bis zu 100 m
(Hinweis: In elektromagnetisch belasteter Umgebung geschirmtes STP-Kabel verwenden. Kreuzverkabelung kann Reichweite reduzieren.)
Latenz: Typisch 1 Frame (16 ms)
Kompression: JPEG2000
Datenrate: Bis zu 500 Mbps
Netzwerkvoraussetzungen: Gigabit-Ethernet mit IGMP, Jumbo Frames und PoE
Netzwerkprotokoll: Multicast
RJ45-Pinbelegung (polaritätssensitiv):
Verkabelung nach EIA/TIA 568A oder 568B (straight-through):
- Pin 1 (R) ↔ Pin 2 (T)
- Pin 3 (R) ↔ Pin 6 (T)
- Pin 4 (R) ↔ Pin 5 (T)
- Pin 7 (R) ↔ Pin 8 (T)
Leistungsaufnahme: 6 W
Betriebsbedingungen:
- Temperatur: 0 °C bis 40 °C (Betrieb), –20 °C bis 85 °C (Lagerung)
- Luftfeuchtigkeit: bis zu 95 % (nicht kondensierend)
Gewicht: 0,61 kg
Zertifizierungen: FCC, CE, RoHS
Entflammbarkeit: 94V-0
Garantie: 3 Jahre
Kompatible Empfänger:
- MuxLab MIP 222-RW (W) (500777-RX), AVoIP Wandeinbau-Receiver, Art.-Nr. 55.00.38
- MuxLab MIP 201-R (500759-RX), AVoIP-Receiver, Art.-Nr. 55.00.16
VOB/C- und DIN 18299-konformer Ausschreibungstext für den MuxLab MIP 222-TW (W) – HDMI/VGA/USB-Wall-Plate-Transmitter UHD-4K (Art.-Nr. 500777-TX-WH):
Abschnitt: AV-Technik – Wandplatten-Transmitter HDMI/VGA/USB über IP, PoE (MuxLab MIP 222-TW (W))
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines Wandplatten-Transmitters zur Übertragung von HDMI-, VGA- und USB-2.0-Signalen über ein IP-Netzwerk inkl. PoE-Versorgung. Das System ist geeignet für Wandmontage in 2-Gehäuse-Format und unterstützt sowohl Punkt-zu-Punkt- als auch verteilte Netzwerkstrukturen (Punkt-zu-Mehrpunkt, Mehrpunkt-zu-Mehrpunkt) zur flexiblen Integration in AV-Installationen wie Klassenzimmer, Konferenzräume, Digital Signage o. Ä.
2. Produktbeschreibung
Gerät: MuxLab MIP 222-TW (W), Art.-Nr. 500777-TX-WH – HDMI/VGA/USB over IP PoE Wall-Plate Transmitter, UHD-4K (weiße Ausführung)
3. Technische Spezifikationen
- Video: HDMI 2.0b bis 4K @ 30 Hz (4:4:4) oder 4K @ 60 Hz (4:2:0); VGA bis zu 1920 × 1200 @ 60 Hz mit 2-Kanal-Audio-Eingang
- Umschaltung: Automatisch oder manuell zwischen HDMI und VGA, zweikanaliger Audio-Support
- USB-Integration: USB 2.0 Verlängerung, z. B. für interaktive Whiteboards oder Peripherie
- Kabelstrecke: Übertragung von HDMI, VGA, Audio und USB bis 100 m mittels CAT5e/6 (Punkt-zu-Punkt)
4. Netzwerk- & Steuerungsvoraussetzungen
- Netzwerk: Einsatz eines Gigabit-Ethernet-Switches mit PoE (PSE), IGMP-Multicast-Support, Jumbo-Frames und DHCP erforderlich für Mehrpunkt-Szenarien
- Kompression: JPEG 2000 mit typischer Latenz ≈ 1 Frame (ca. 16 ms)
- Verwaltung: IP-basiert über Pro Digital Network Controller (500812), Mobile-Control-App oder Drittanbieter-Software

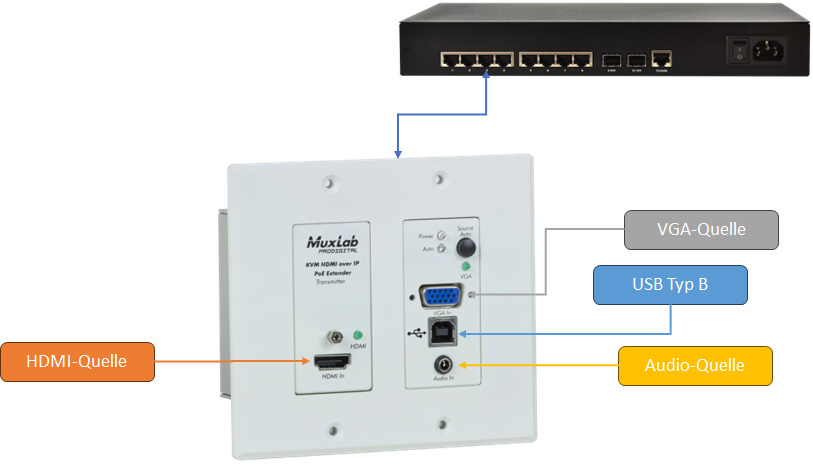

5. Anschlüsse & Ausstattung
- HDMI-Eingang (Typ A)
- VGA (DB15) plus 2-Kanal-Audio (3,5 mm)
- USB-2.0-Port (Typ B)
- RJ45-Port für Ethernet/PoE
- Optionaler 2,1 mm DC-Hohlstecker für Netzteil 5 VDC (Modell 500993)
6. Physikalische Daten & Umweltbedingungen
- Stromversorgung: PoE (PD, IEEE 802.3af), optionales externes Netzteil möglich
- Leistungsaufnahme: ca. 6 W
- Abmessungen: 115 × 115 × 52 mm
- Gewicht: ca. 0,61 kg
- Betrieb: 0 °C bis 40 °C; Lagerung: –20 °C bis 85 °C; Luftfeuchtigkeit ≤ 95 % (nicht kondensierend)
- Zertifizierungen: FCC, CE, RoHS; Entflammbarkeit: 94V-0; Garantie: 3 Jahre
7. Kompatibilität
Geeignet für den Betrieb mit MuxLab receiver-Modellen wie 500777-RX, 500759-RX, 500770-RX und 500771-RX
8. Lieferumfang
- Transmitter MIP 222-TW (W)
- Technische Unterlagen (Datenblatt, Bedienungsanleitung)
9. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: Fachgerechte Wandmontage, EMV-konforme Verkabelung, stabile PoE-Versorgung gemäß VOB/C und DIN 18299
- Inbetriebnahme: Funktionsnachweis für Video-, Audio- und USB-Übertragung, Umschaltung HDMI/VGA, PoE-Versorgung und IP-Steuerung
- Dokumentation & Schulung: Übergabe inkl. Geräte- und Systemdokumentation sowie Schulung in Nutzung und Konfiguration
