MuxLab MIP 221-TW-wh
MuxLab MIP 221-TW (W) (500773-TX-WH) • HDMI/VGA over IP PoE Wall Plate Transmitter, UHD-4K

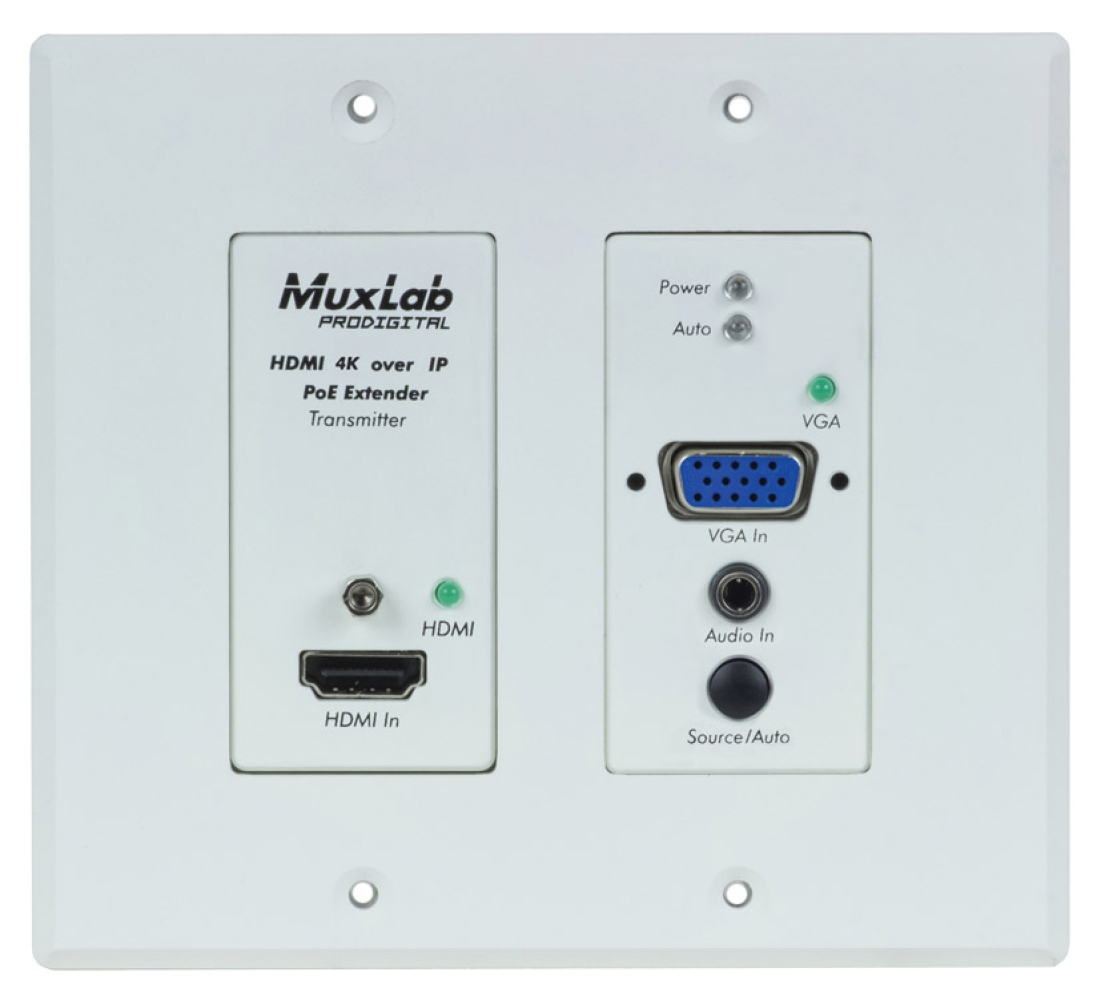

Der HDMI/VGA over IP PoE Wall Plate Transmitter ist eine Zwei-Gang-Wandplatte, die HDMI- und VGA-Eingangsquellen bereitstellt. Er ermöglicht die Verlängerung von HDMI- und VGA-Signalen über eine einzelne CAT5e/6-Leitung bis zu 100 m von einem Ethernet-Switch. Unterstützt werden ein HDMI-Eingang, ein VGA-Eingang sowie ein 2-Kanal-Audioeingang.
Die Auflösung reicht bis zu 4K (3840×2160) @ 30Hz für HDMI und 1920×1200 @ 60Hz für VGA. Die Umschaltung zwischen HDMI und VGA erfolgt lokal oder remote, mit automatischen und manuellen Modi sowie LED-Anzeigen.

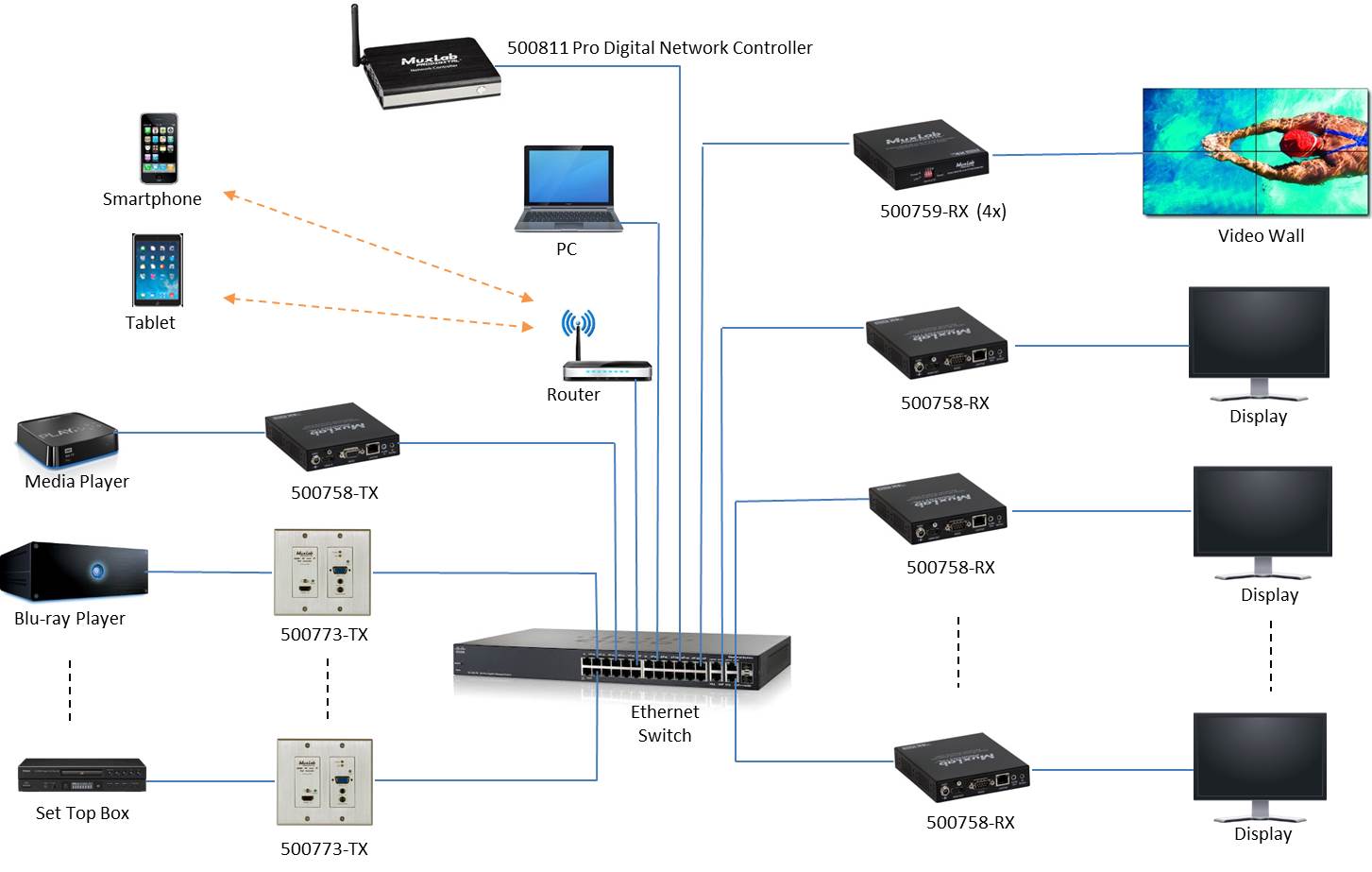

Der Transmitter ist kompatibel mit den MuxLab IP-Empfängern 500758-RX und 500759-RX und kann über den Netzwerkcontroller 500811 verwaltet werden. Die Stromversorgung erfolgt per PoE (PD) für einfache Installation.
Anwendungsbereiche:
Wichtiger Hinweis: Firmware-Version 2.0 wurde veröffentlicht und bietet erweiterte Funktionen, Fehlerbehebungen sowie Unterstützung neuer Modelle (500778 & 500777-RX). Geräte mit Firmware 2.0 oder höher funktionieren nur mit kompatiblen Geräten gleicher Firmware-Version. Bestehende Geräte mit älterer Firmware können entweder alle auf Version 2.0 aktualisiert oder das neue Gerät auf eine frühere Firmware-Version heruntergestuft werden.
Der HDMI/VGA over IP PoE Wall Plate Transmitter ist eine Zwei-Gang-Wandplatte, die HDMI- und VGA-Eingangsquellen bereitstellt. Er ermöglicht die Verlängerung von HDMI- und VGA-Signalen über eine einzelne CAT5e/6-Leitung bis zu 100 m von einem Ethernet-Switch. Unterstützt werden ein HDMI-Eingang, ein VGA-Eingang sowie ein 2-Kanal-Audioeingang.
Die Auflösung reicht bis zu 4K (3840×2160) @ 30Hz für HDMI und 1920×1200 @ 60Hz für VGA. Die Umschaltung zwischen HDMI und VGA erfolgt lokal oder remote, mit automatischen und manuellen Modi sowie LED-Anzeigen.
Der Transmitter ist kompatibel mit den MuxLab IP-Empfängern 500758-RX und 500759-RX und kann über den Netzwerkcontroller 500811 verwaltet werden. Die Stromversorgung erfolgt per PoE (PD) für einfache Installation.
Anwendungsbereiche:
- Gewerbliche und private AV-Systeme
- Projektorsysteme für Klassenzimmer
- Digital Signage
- Konferenzräume
- Kollaborative PC-Systeme
- Medizinische Informationssysteme
Wichtiger Hinweis: Firmware-Version 2.0 wurde veröffentlicht und bietet erweiterte Funktionen, Fehlerbehebungen sowie Unterstützung neuer Modelle (500778 & 500777-RX). Geräte mit Firmware 2.0 oder höher funktionieren nur mit kompatiblen Geräten gleicher Firmware-Version. Bestehende Geräte mit älterer Firmware können entweder alle auf Version 2.0 aktualisiert oder das neue Gerät auf eine frühere Firmware-Version heruntergestuft werden.
Eigenschaften:
- Auswahl zwischen HDMI- und VGA-Eingängen
- HDMI 2.0b bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0)
- VGA bis 1920×1200 @ 60Hz mit 2-Kanal-Audioeingang
- HDCP 2.2 konform
- Fernverwaltung über IP und lokale Steuerung per Drucktaster
- Automatische und manuelle Umschaltmodi mit LED-Anzeigen
- Kompatibel mit den IP-Empfängern 500758-RX und 500759-RX
- PoE-Stromversorgung
- Erhältlich in Aluminium- und Weiß-Ausführung – hier in weiß
- Verwaltung über Pro Digital Network Controller (500811), MuxLab Control Smartphone- & Tablet-App sowie Drittanbieter-Apps
Technische Daten:
Umgebung: HDMI 2.0b
Geräte: Fernseher, Monitore, Projektoren mit HDMI-Unterstützung
Signalprotokoll/-standard: HDMI 2.0b und HDCP 2.2
Videoauflösung: HDMI: bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0), VGA: bis zu 1920 x 1200 @ 60Hz
Video-Bandbreite: 300 MHz
Audio-Bandbreite: 20 Hz bis 20 kHz (2 Kanäle)
Netzwerkbandbreite: 500 Mbps (typisch), bis zu 800 Mbps (max.)
Netzwerkanforderungen: 1G-Netzwerk über PoE-Ethernet-Switch mit Unterstützung für IGMP und Jumbo Frames
Netzwerkprotokoll: Multicast
Kompression: JPEG2000
Latenz: Typisch 16,7 ms (1 Frame), maximal 33,4 ms (2 Frames)
Anschlüsse:
Hinweis: Bei elektromagnetisch stark gestörten Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern die effektive Reichweite je nach Kabelqualität.
RJ45-Pinbelegung: Reverse Polarity Sensitive. Verwendung von EIA/TIA 568A oder 586B Straight-Through Verkabelung empfohlen.
PoE-Standard: IEEE 802.3af
Leistungsaufnahme: 3 W
Temperaturbereich: Betrieb 0 °C bis 40 °C, Lagerung -20 °C bis 85 °C
Luftfeuchtigkeit: Bis 95 % nicht kondensierend
Abmessungen der Wall-Plate: 2-Gang
Maße: 127 x 115 x 42 mm
Gewicht: 0,53 kg
Zertifizierungen: FCC, CE, RoHS; Entflammbarkeit 94V0
Garantie: 3 Jahre

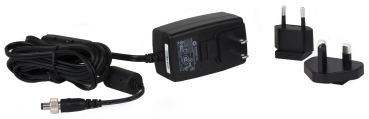

Optionales Zubehör: MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
Umgebung: HDMI 2.0b
Geräte: Fernseher, Monitore, Projektoren mit HDMI-Unterstützung
Signalprotokoll/-standard: HDMI 2.0b und HDCP 2.2
Videoauflösung: HDMI: bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0), VGA: bis zu 1920 x 1200 @ 60Hz
Video-Bandbreite: 300 MHz
Audio-Bandbreite: 20 Hz bis 20 kHz (2 Kanäle)
Netzwerkbandbreite: 500 Mbps (typisch), bis zu 800 Mbps (max.)
Netzwerkanforderungen: 1G-Netzwerk über PoE-Ethernet-Switch mit Unterstützung für IGMP und Jumbo Frames
Netzwerkprotokoll: Multicast
Kompression: JPEG2000
Latenz: Typisch 16,7 ms (1 Frame), maximal 33,4 ms (2 Frames)
Anschlüsse:

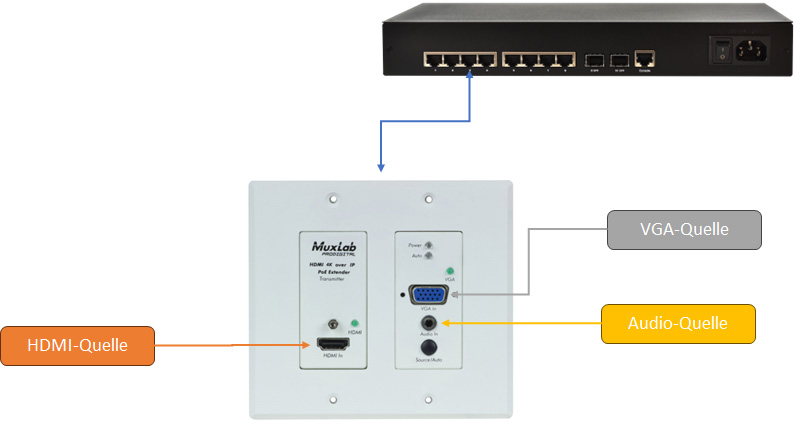

- 1 HDMI-Eingang für Audio/Video
- 1 VGA-Eingang 15-poliger DSUB-Stecker für Video
- 1 3,5-mm-Klinkeneingang für 2-Kanal-Audio
- 1 RJ45-Anschluss für Ethernet
- 1 2,1-mm-Verriegelungsnetzteilanschluss (optional, da PoE unterstützt wird)
Hinweis: Bei elektromagnetisch stark gestörten Umgebungen muss ein STP-Kabel verwendet werden. Kreuzverbindungen verringern die effektive Reichweite je nach Kabelqualität.
RJ45-Pinbelegung: Reverse Polarity Sensitive. Verwendung von EIA/TIA 568A oder 586B Straight-Through Verkabelung empfohlen.
- Pin 1 (R) – Pin 2 (T)
- Pin 3 (R) – Pin 6 (T)
- Pin 4 (R) – Pin 5 (T)
- Pin 7 (R) – Pin 8 (T)
PoE-Standard: IEEE 802.3af
Leistungsaufnahme: 3 W
Temperaturbereich: Betrieb 0 °C bis 40 °C, Lagerung -20 °C bis 85 °C
Luftfeuchtigkeit: Bis 95 % nicht kondensierend
Abmessungen der Wall-Plate: 2-Gang
Maße: 127 x 115 x 42 mm
Gewicht: 0,53 kg
Zertifizierungen: FCC, CE, RoHS; Entflammbarkeit 94V0
Garantie: 3 Jahre
Optionales Zubehör: MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konformer Ausschreibungstext für den MuxLab MIP 221-TW-WH (HDMI/VGA over IP PoE Wall Plate Transmitter, UHD-4K):
Abschnitt: AV-Technik – Wandplatten-Transmitter HDMI/VGA über IP, PoE (MuxLab MIP 221-TW-WH)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines Wandplatten-Transmitters zur Übertragung von HDMI- und VGA-Signalen über ein IP-Netzwerk mittels PoE (Power-over-Ethernet). Geeignet für Wandinstallation in 2-Gehäuse-Format, geeignet für Anwendungen wie Digital Signage, Klassenzimmer, Konferenzräume und weitere AV-Installationen.
2. Produktbeschreibung
Gerät: MuxLab MIP 221-TW-WH (Weiße Version), Artikel-Nr. 500773-TX-WH – HDMI/VGA över IP PoE Wall Plate Transmitter, UHD-4K
3. Technische Spezifikationen
- Videoeingänge:
- HDMI 2.0b bis zu 4K (3840 × 2160) bei 30 Hz (4:4:4)
- VGA bis zu 1920 × 1200 bei 60 Hz, jeweils mit 2-Kanal-Audioeingang
- Umschaltung: Automatischer oder manueller Umschaltmodus zwischen HDMI und VGA, mit LED-Anzeige und IP- wie lokalsteuerung
- Kopierschutz: HDCP 2.2 konform
- Übertragung & Kompression: Bis zu 100 m über CAT5e/6, Netzwerkbandbreite typ. 500 Mbps (max. 800 Mbps), JPEG 2000 Kompression, Multicast-fähig über Gigabit-Netzwerk mit IGMP und Jumbo Frames
- Latenz: Typisch 16,7 ms (1 Frame), max. 33,4 ms (2 Frames)
- PoE & Stromversorgung: Power-over-Ethernet (PD) gemäß IEEE 802.3af; optionales Netzteil (Modell 500993) separat erhältlich
4. Anschlüsse
- 1× HDMI (Audio/Video)
- 1× VGA (15-pol. D-Sub)
- 1× 3,5 mm Klinkeneingang für 2-Kanal-Audio
- 1× RJ45 für Ethernet/PoE
- 1× 2,1 mm Verriegelungsanschluss für optionales Netzteil
5. Physikalische Daten & Umweltbedingungen
- Abmessungen (Wall-Plate 2-Gang): 127 × 115 × 42 mm
- Gewicht: ca. 0,53 kg
- Stromverbrauch: ca. 3 W
- Temperaturbereiche: Betrieb 0 °C bis 40 °C, Lagerung –20 °C bis 85 °C
- Luftfeuchtigkeit: bis 95 %, nicht kondensierend
- Zertifizierungen: FCC, CE, RoHS; Brandklasse 94V-0; Garantie: 3 Jahre
6. Steuerung & Verwaltung: Kompatibel mit MuxLab-Empfängern 500758-RX und 500759-RX. Verwaltung über Pro Digital Network Controller (Modell 500811), MuxLab Mobile-Control-App sowie Drittanbieter-Apps möglich.
7. Lieferumfang
- MuxLab MIP 221-TW-WH Wall Plate Transmitter
- Technische Unterlagen (Datenblatt, Bedienungsanleitung)
8. Ausführungsbedingungen
- Fachgerechte Installation gemäß VOB/C und DIN 18299, inklusive EMV-gerechter Netzwerkverkabelung, Erdung und Beschriftung
- Inbetriebnahme mit Funktionsprüfung: HDMI-/VGA-Signal, Audio-Durchgang, Umschaltlogik (autom./manuell), LED-Anzeige, PoE-Versorgung, Steuerung über Controller
- Dokumentation der Installation und Schulung der Bedienpersonik bei Übergabe
