MuxLab MIP 201-T (500759-TX)

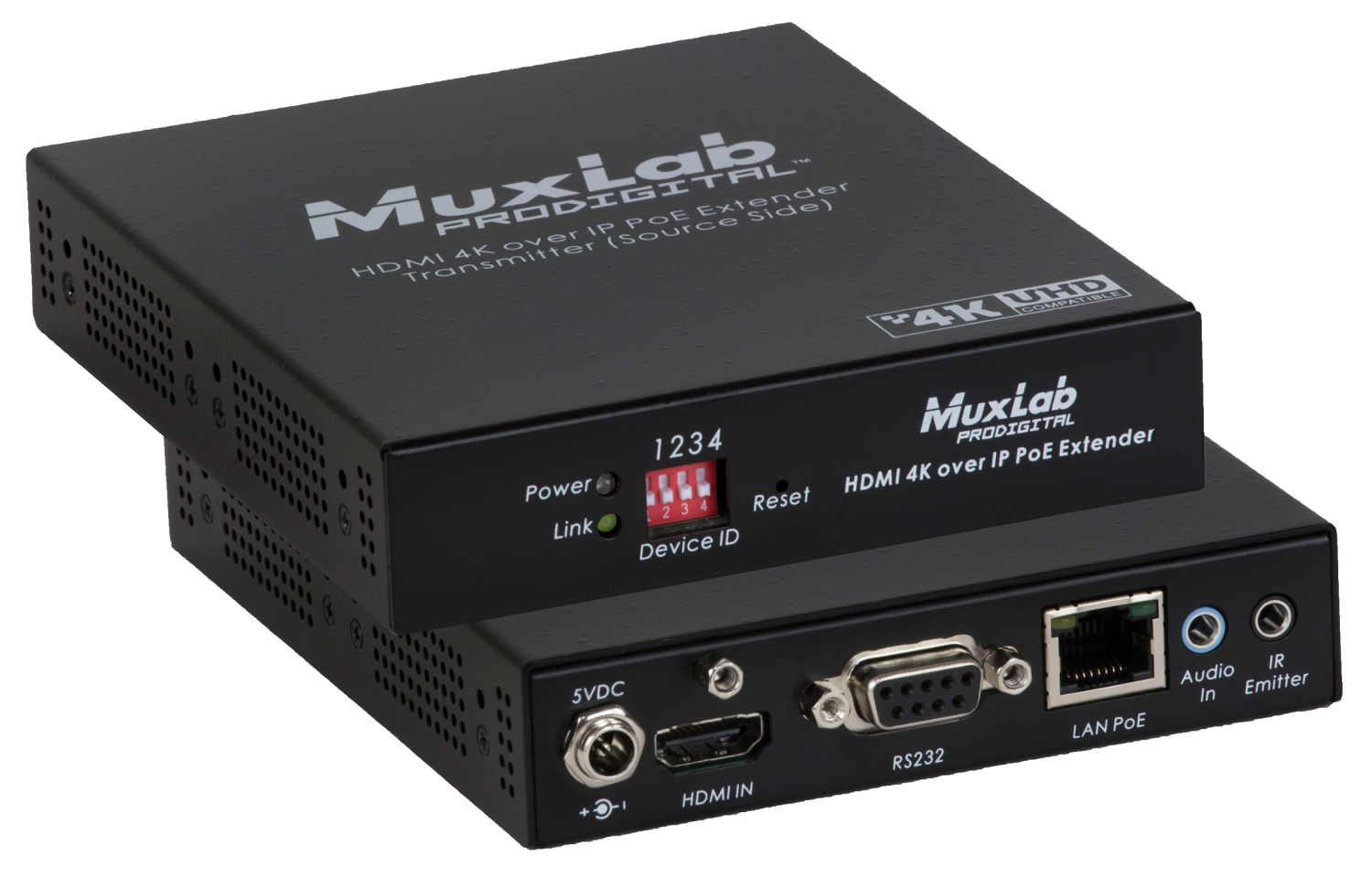

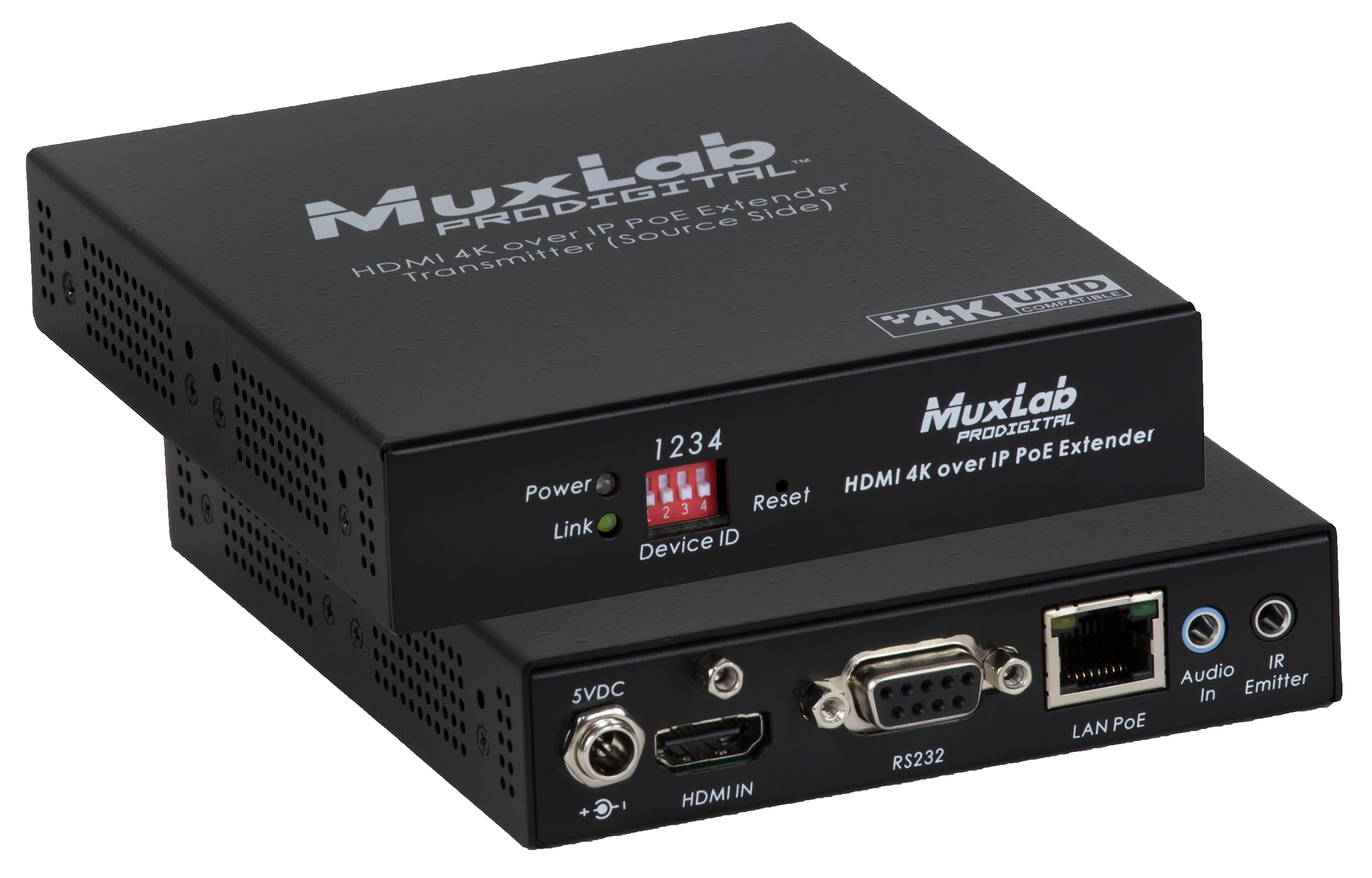

MuxLab MIP 201-T (500759-TX) • HDMI 4K over IP PoE Transmitter
Die HDMI 4K over IP Lösung ermöglicht es, HDMI-Geräte mit bis zu 4K @ 30Hz oder 1080p @ 60Hz Auflösung zu verbinden und zu erweitern, um eine Videowand beliebiger Größe (X × Y) mit hunderten von Bildschirmen, abhängig von der Netzwerkbandbreite, zu erstellen. Für jedes Display in der Anordnung wird ein Receiver verwendet.
Transmitter (500759-TX) und Receiver (500759-RX) können über Cat5e/6-Kabel bis zu 100 m von einem Ethernet-Switch verbunden werden. Beide unterstützen PoE (PD) und können über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden. IR Emitter und IR Sensor sind optional separat erhältlich für IR-basierte Fernsteuerungsanwendungen.
Der Pro Digital Network Controller (500812) vereinfacht Konfiguration und Steuerung und ermöglicht die Verwaltung per Smartphone oder Tablet.
Hinweis: Das Gerät unterstützt PoE (PD) und ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch ausgelegt. Ist kein PoE (PSE) Ethernet-Switch verfügbar, kann das optionale Netzteil (500993) verwendet werden.
Wichtiger Hinweis: Die aktuelle Firmware-Version 2.0 beinhaltet wichtige Verbesserungen wie Unterstützung für Infrarot Pronto-Codes, Fehlerbehebungen, Leistungssteigerungen und Unterstützung neuer Modelle (z. B. 500778 & 500777-RX). Details sind in den Release Notes verfügbar.
Firmware 2.0 oder höher funktioniert nur mit kompatiblen Geräten, die ebenfalls Firmware 2.0 oder höher verwenden. Falls ältere Firmware-Versionen im Einsatz sind, gibt es zwei Möglichkeiten:
- Alle kompatiblen Geräte auf Firmware 2.0 oder höher aktualisieren.
- Oder das neue Gerät auf eine Firmware-Version unter 2.0 downgraden.
Eigenschaften:
- Kompatibel zu MIP 201-R (500759-RX) Receiver und MIP 222-RW (W) (500777-RX-WH)
- Konfiguration eines 4K-Videowand-Arrays mit hunderten von Displays, abhängig von der Netzwerkbandbreite
- Unterstützt bis zu 4K @ 30Hz und 1080p @ 60Hz
- Visuell verlustfreies Video mit einer Bildlatenz (1 Frame)
- Unterstützt Point-to-Point-, Point-to-Multipoint- und Multipoint-to-Multipoint-Anwendungen
- Übertragung über CAT5e/6 bis zu 100 m
- Unterstützt Audio-Einschleifung (TX) und Audio-Extraktion (RX)
- Unterstützt RS232- und IR-Übertragung für Fernsteuerung
- PoE-gestützt
- Steuerung über beliebige Webgeräte (Mobil, Tablet) mit Modell 500811 (Pro Digital Network Controller)
• AV-Konzept für ein medizinisches Informationssystem
• Weiterführende Schule mit 20 Klassenräumen
• Videoüberwachung im öffentlichen Raum
Weitere typische Anwendungen für die MuxLab MIP 200-Serie
Hochauflösende Präsentations & Konferenzräume
Warum passend:
Digital Signage / Videowalls in öffentlichen Bereichen
Warum passend:
AV + Audio Netzwerke (z. B. mit Dante)
Warum passend:
KVM /Workstation Remote in ProAV / Kontrollräumen
Warum passend:
Unternehmens Installationen mit zentraler Quelle & vieler Ziele
Warum passend:
• Weiterführende Schule mit 20 Klassenräumen
• Videoüberwachung im öffentlichen Raum
Weitere typische Anwendungen für die MuxLab MIP 200-Serie
Hochauflösende Präsentations & Konferenzräume
Warum passend:
- Die MIP 200 Serie unterstützt 4K Auflösungen (z. B. 4K60 4:2:0) bei JPEG2000 Kompression und niedriger Latenz.
- Ideal, wenn ein großer Präsentationsbildschirm oder mehrere Screens in einem Raum vorhanden sind und hohe Bildqualität gefordert wird.
- PoE und IP Verteilung machen eine flexible Installation möglich.
- Unternehmens Boardroom mit 4K Display und mehreren Zuspielern.
- Seminarraum, in dem Teilnehmer von einem zentralen PC oder Laptop Inhalte in 4K auf mehrere Displays sehen sollen.
- Firmen Showroom mit einem über Netzwerk verteilten 4K Signal, z. B. von Medienserver oder Streaming Quelle.
Digital Signage / Videowalls in öffentlichen Bereichen
Warum passend:
- MIP 200 Serie erlaubt Multi Screen/Video Wall Setups mit 4K, was bei großen Displays in Empfangsbereichen, Hotels, Messehallen gefragt ist.
- Netzwerkverteilung erleichtert das Verlegen und den Betrieb über IP Infrastruktur.
- Lobby eines Hotels oder Unternehmens: mehrere 4K Displays zeigen verschiedene Inhalte, zentral gesteuert über IP.
- Messehalle oder Ausstellung mit Videowall Installation, die ein 4K Signal über IP verteilt.
- Retail Store mit großformatiger Darstellung von 4K Werbevideos auf mehreren Displays, über eine zentrale Quelle.
AV + Audio Netzwerke (z. B. mit Dante)
Warum passend:
- Es gibt Varianten mit Dante Audio Integration („MIP 201 TD“, etc.).
- So kann sowohl hochauflösendes Video als auch vernetztes Audio gemeinsam über IP laufen – ideal für größere AV Setups.
- Konferenzraum oder Auditorium mit 4K Video Quelle und Dante Audioverteilung zu Lautsprechern oder Audio RX Einheiten.
- Veranstaltungstechnik Installation, bei der Video und Audio über dieselbe IP Infrastruktur verteilt werden.
- Kirchen oder Event Location mit großformatiger Projektion + Audio Netzwerk – MIP 200 ermöglicht die Verbindung.
KVM /Workstation Remote in ProAV / Kontrollräumen
Warum passend:
- Einige Modelle der MIP 200 Serie bieten HDMI/USB/KVM Funktionen (z. B. Receiver mit USB Hub) und 4K60 Unterstützung.
- Damit kann eine Workstation oder PC an einem Ort stehen und ein Bediener entfernt bei 4K Auflösung arbeiten.
- Leitwarte (Control Room) in dem Operator mehrere entfernte Workstations mit 4K Bild und USB Peripherie steuern will.
- Produktion/Schnittbereich, bei dem der Rechner im Technikraum steht und das Bild auf einen 4K Monitor im Besprechungsraum gespiegelt wird.
- Schulungsraum mit 4K PC Quelle für Lehrende, verteilt auf mehrere Räume, plus Remote Steuerung.
Unternehmens Installationen mit zentraler Quelle & vieler Ziele
Warum passend:
- Eine MIP 200 Sender Einheit kann über IP Netzwerk signalisieren und an viele Empfangseinheiten verteilt werden. Die 1G Infrastruktur genügt.
- Gut skalierbar, wenn z. B. viele Räume mit 4K versorgt werden sollen.
- Bürogebäude mit mehreren Meetingräumen: eine 4K Quelle wird über IP zu allen Räumen verteilt.
- Hochschulcampus: 4K Vorlesungssignal geht über das Netz zu Hörsälen und Nebenräumen.
- Krankenhaus oder Klinikum: medizinische Bilder/Bildgebung in 4K werden an mehrere Displays verteilt – MIP 200 Serie macht das möglich.
Was sind die Unterschiede zwischen den verschiedenen AVoIP-Codecs und den unterschiedlichen AVoIP-Standards?
Erfahre hier mehr:
- Codecs: MJPEG, JPEG2000, H.264/H.265
- Standards: SDVoE, SMPTE 2110
Erfahre hier mehr:
Technische Daten:
Umgebung: HDMI 1.4
Geräte: Blu-Ray-Player, Projektoren, Monitore, TV, PCs, Laptops, Server mit HDMI-Unterstützung
Bandbreite: 300 MHz
Signal: HDMI 1.4 Protokoll
Anschlüsse:
Kompression: Proprietäre Kompression
Datenrate: Bis zu 850 Mbps
Netzwerk: 1000BaseT mit Jumbo Frame
IR-Frequenz: 38 bis 56 kHz (IR-Sender und -Empfänger separat erhältlich)
RJ45 Belegung: Reverse Polarity Sensitiv, EIA/TIA 568A oder 586B Straight-Through Verdrahtung
Stromversorgung: Unterstützt PoE (PD), externes Netzteil nicht enthalten, vorgesehen für PoE (PSE) Ethernet Switch. Optionales Netzteil (500993) separat erhältlich.
PoE Standard: IEEE 802.3af
Stromverbrauch: TX: 2,85 W, RX: 2,55 W
Temperatur: Betrieb 0° bis 40 °C, Lagerung -20° bis 85 °C
Luftfeuchtigkeit: Bis 95 %, nicht kondensierend
Maße: 112 mm x 129 mm x 25 mm
Gewicht: 0,68 kg
Zertifizierungen: FCC, CE, RoHS
Flammschutz: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: HDMI 1.4
Geräte: Blu-Ray-Player, Projektoren, Monitore, TV, PCs, Laptops, Server mit HDMI-Unterstützung
Bandbreite: 300 MHz
Signal: HDMI 1.4 Protokoll

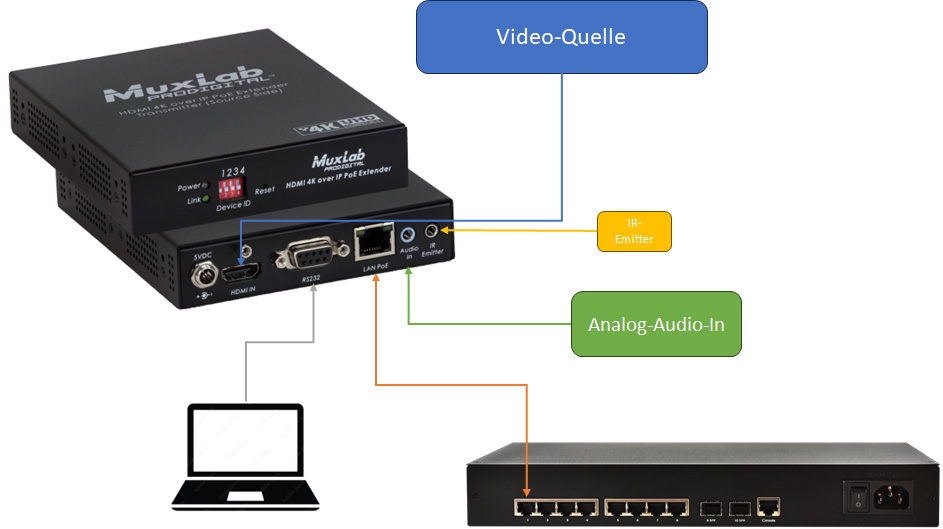

Anschlüsse:
- 1 x HDMI-Buchse
- 1 x RJ45 für Cat5e/6 (ungeschirmtes oder geschirmtes Twisted-Pair)
- 2 x 3,5 mm Klinke für IR-Sender (TX) / IR-Empfänger (RX)
- 2 x 3,5 mm Klinke für Audio-Einschleifung (TX) / Audio-Extraktion (RX)
- 1 x DB9 für RS232
- 4 x DIP-Schalter zur Geräte-ID-Adressierung
- HDMI-Kabellänge max. 2 m pro Ende, CAT5e/6: bis zu 100 m bei 4K @ 30 Hz
- Bei elektromagnetisch störungsreicher Umgebung sollte STP-Kabel verwendet werden
- Querverbindungen reduzieren die effektive Distanz, abhängig von der Kabelqualität
Kompression: Proprietäre Kompression
Datenrate: Bis zu 850 Mbps
Netzwerk: 1000BaseT mit Jumbo Frame
IR-Frequenz: 38 bis 56 kHz (IR-Sender und -Empfänger separat erhältlich)
RJ45 Belegung: Reverse Polarity Sensitiv, EIA/TIA 568A oder 586B Straight-Through Verdrahtung
- Pin 1 (R), Pin 2 (T)
- Pin 3 (R), Pin 6 (T)
- Pin 4 (R), Pin 5 (T)
- Pin 7 (R), Pin 8 (T)
Stromversorgung: Unterstützt PoE (PD), externes Netzteil nicht enthalten, vorgesehen für PoE (PSE) Ethernet Switch. Optionales Netzteil (500993) separat erhältlich.
PoE Standard: IEEE 802.3af
Stromverbrauch: TX: 2,85 W, RX: 2,55 W
Temperatur: Betrieb 0° bis 40 °C, Lagerung -20° bis 85 °C
Luftfeuchtigkeit: Bis 95 %, nicht kondensierend
Maße: 112 mm x 129 mm x 25 mm
Gewicht: 0,68 kg
Zertifizierungen: FCC, CE, RoHS
Flammschutz: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wall Mount Transceiver Bracket-Kit, Art.-Nr. 55.01.91
- MuxLab IR-Em16 (500990), IR Emitter, Art.-Nr. 55.00.93
- MuxLab IR-Sen-5VDC (500991), IR Sensor, Art.-Nr. 55.00.94
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konformer Ausschreibungstext für den MuxLab MIP 201-T (500759-TX):
Abschnitt: AV-Technik – HDMI-over-IP-Transmitter, PoE (MuxLab MIP 201-T)
1. Allgemeines / Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines HDMI-über-IP-Transmitters zur Übertragung hochauflösender HDMI-Signale über ein Ethernet-Netzwerk (PoE-PD) mit minimaler Latenz. Geeignet für Videowände in beliebiger Größe, basierend auf Netzwerkbandbreite. Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Topologien.
2. Produktbeschreibung
Gerät: MuxLab MIP 201-T, Art.-Nr. 500759-TX – HDMI 4K over IP PoE-Transmitter
3. Technische Spezifikationen
- Videoauflösung: Bis zu 4K @ 30 Hz oder alternativ 1080p @ 60 Hz
- Latenz: Visuell verlustfreies Video mit typischer Latenz von 1 Frame
- Übertragungslänge: Bis zu 100 m über CAT5e/6 über Ethernet-Switch (PoE-fähig)
- Steuerung: Unterstützt RS-232- und IR-Signalübertragung zur Fernsteuerung
- Kompression: Proprietäre Kompression mit Datenrate bis zu 850 Mbps
- Netzwerk: Gigabit (1000Base-T) mit Unterstützung für Jumbo-Frames
4. Anschlüsse
- 1× HDMI-Anschluss (IN)
- 1× RJ45-Ethernet (CAT5e/6)
- 2× 3,5 mm Klinkenbuchsen für Audio-Einschleifung bzw. IR-Signal (Senderseite)
- 1× DB9-Steckverbinder für RS-232
- 4× DIP-Schalter zur Geräte-ID-Adressierung
5. Physikalische Daten & Umweltbedingungen
- Stromversorgung: PoE (PD, IEEE 802.3af). Optionales Netzteil (Art.-Nr. 500993) verfügbar
- Stromverbrauch: TX: ca. 2,85 W
- Temperatur: Betrieb: 0 °C bis 40 °C. Lagerung: −20 °C bis 85 °C. Luftfeuchte: bis 95 %, nicht kondensierend
- Maße: 112 × 129 × 25 mm. Gewicht: ca. 0,68 kg
- Zertifizierungen: FCC, CE, RoHS. Flammschutz: 94V-0.
- Garantie: 3 Jahre
6. Zubehör (optional)
- 500812 – Pro Digital Network Controller
- 500917 – Wandhalterungs-Kit für Transceiver
- 500990 – IR-Emitter, 500991 – IR-Sensor
- 500993 – Universelles Netzteil 5 VDC / 2,6 A (US/UK/EU)
7. Lieferumfang
- MuxLab MIP 201-T Transmitter
- Technische Unterlagen: Datenblatt, Bedienungsanleitung
8. Ausführungsbedingungen
- Montage und Inbetriebnahme gemäß VOB/C und DIN 18299, inklusive EMV-gerechter Netzwerkinfrastruktur, fachgerechter Verkabelung, Erdung und Beschilderung
- Funktionsnachweis: HDMI-Signalübertragung, Audio-/IR-/RS-232-Durchleitung, PoE-Stromversorgung, 4K-Funktionalität, Konfiguration via Controller (falls eingesetzt)
- Dokumentation der Installation sowie Schulung der Bedienung bei Übergabe
