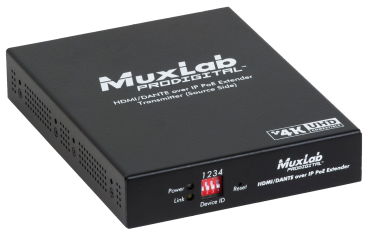

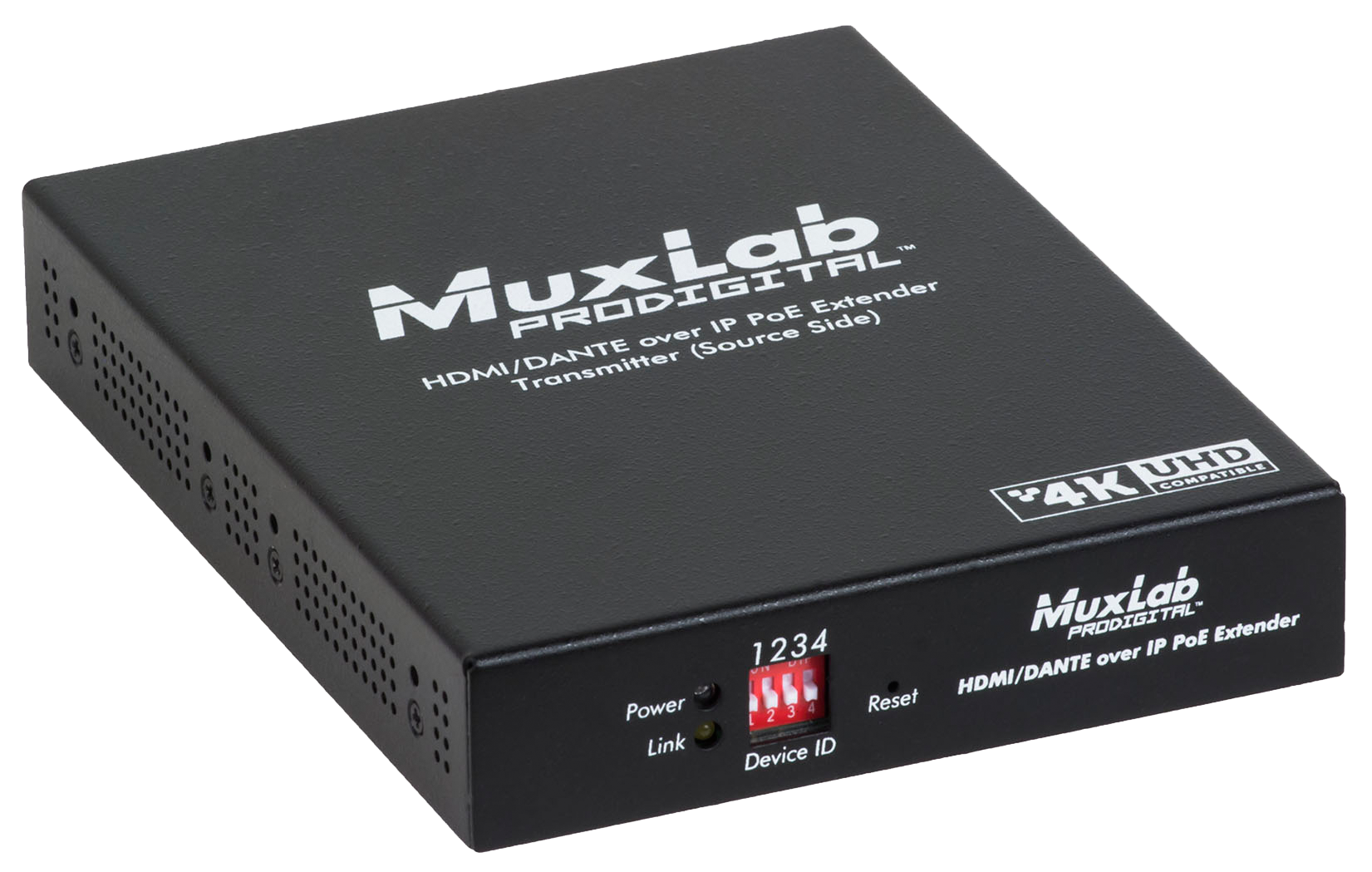

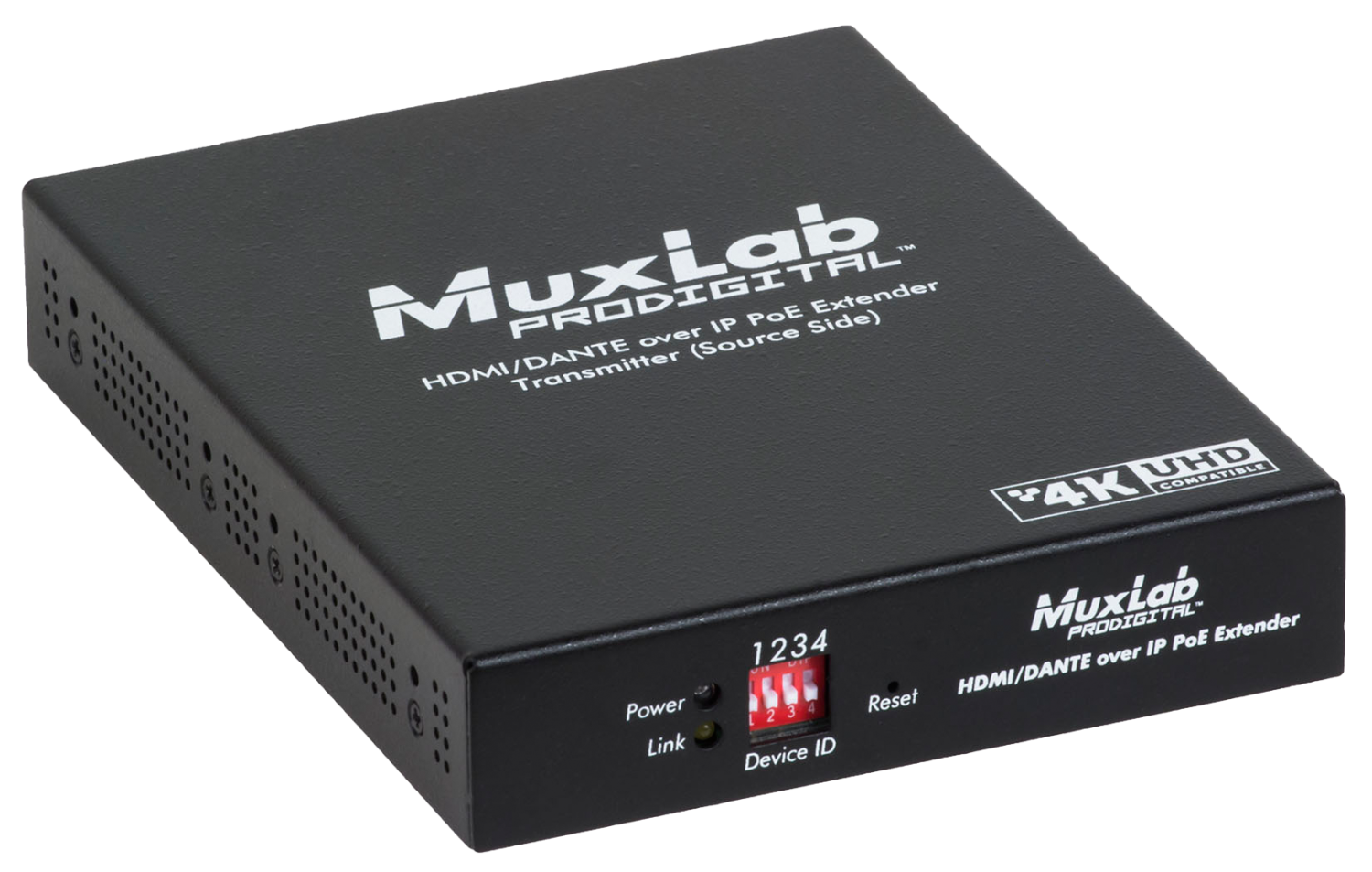

MuxLab MIP 201-TD (500759-TX-Dante) • HDMI/Dante over IP PoE Transmitter, UHD-4K
Der HDMI/Dante over IP PoE Transmitter UHD-4K ermöglicht die Verbindung und Erweiterung von HDMI-Videogeräten mit Unterstützung bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0) sowie Dante-Audio-Geräten. So kann ein eigenständig verteiltes Audio- und Videonetzwerk aufgebaut werden. Je nach Netzwerkbandbreite sind hunderte Einzelbildschirme und Video-Wände beliebiger Größe (X mal Y) realisierbar. Die Audiokanäle können unabhängig an hunderte Dante-kompatible Audiogeräte verteilt werden. HDR wird bis 4K @ 30Hz (4:2:2) unterstützt.

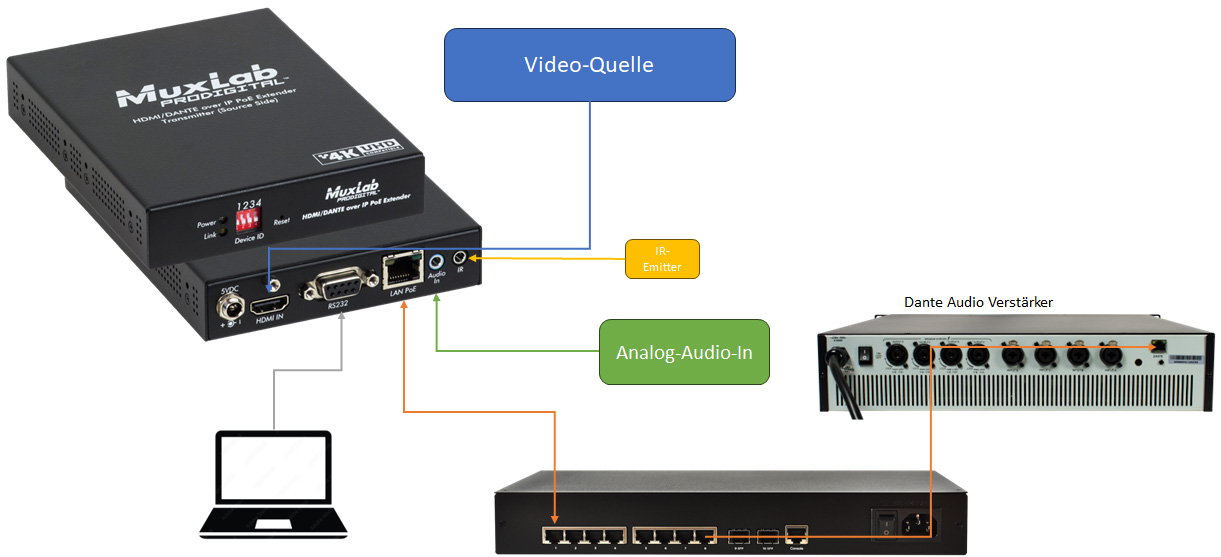

Die Verbindung erfolgt über CAT5e/6-Kabel bis zu 100 m vom Ethernet-Switch. Das Gerät unterstützt PoE (PD), wenn es über einen PoE (PSE) Ethernet Switch mit Strom versorgt wird. Für IR-Fernsteuerungsanwendungen sind optional IR-Emitter und IR-Sensoren separat erhältlich.
Zur vereinfachten Konfiguration und Steuerung sind der MuxLab Pro Digital Network Controller (500811) und die MuxControl App verfügbar. Diese ermöglichen die Verwaltung dieses und weiterer MuxLab AV over IP Geräte per Smartphone oder Tablet.
Der HDMI/Dante over IP PoE Transmitter UHD-4K ermöglicht die Verbindung und Erweiterung von HDMI-Videogeräten mit Unterstützung bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0) sowie Dante-Audio-Geräten. So kann ein eigenständig verteiltes Audio- und Videonetzwerk aufgebaut werden. Je nach Netzwerkbandbreite sind hunderte Einzelbildschirme und Video-Wände beliebiger Größe (X mal Y) realisierbar. Die Audiokanäle können unabhängig an hunderte Dante-kompatible Audiogeräte verteilt werden. HDR wird bis 4K @ 30Hz (4:2:2) unterstützt.
Die Verbindung erfolgt über CAT5e/6-Kabel bis zu 100 m vom Ethernet-Switch. Das Gerät unterstützt PoE (PD), wenn es über einen PoE (PSE) Ethernet Switch mit Strom versorgt wird. Für IR-Fernsteuerungsanwendungen sind optional IR-Emitter und IR-Sensoren separat erhältlich.
Zur vereinfachten Konfiguration und Steuerung sind der MuxLab Pro Digital Network Controller (500811) und die MuxControl App verfügbar. Diese ermöglichen die Verwaltung dieses und weiterer MuxLab AV over IP Geräte per Smartphone oder Tablet.
Eigenschaften:
- Aufbau einer Video-Wand mit hunderten Displays, abhängig von der Netzwerkbandbreite
- Videoauflösung bis zu 4K @ 30Hz (4:4:4), 4K @ 60Hz (4:2:0) und HDR bis 4K @ 30Hz (4:2:2)
- Visuell verlustfreies Video mit einer Frame-Latenz von 1
- Audioverteilung an hunderte Dante-kompatible Geräte
- Unterstützung von 2-Kanal Audio-Einschleifung
- Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt Anwendungen
- Übertragung über bis zu 100 m CAT5e/6 Kabel
- RS232 und richtungsgebundene IR-Steuerung für Endgeräte
- PoE betrieben
- HDMI-AV Management via Pro Digital Network Controller (500811), MuxControl App und Steuerungssoftware von Drittanbietern
- Dante-Audio Management via Audinate Software
Folgen in Kürze!
Technische Daten:
Umgebung: HDMI 2.0b und 2-Kanal Dante Audio
Geräte: Blu-Ray Player, Projektoren, Monitore, TV, PCs, Laptops, Server mit HDMI-Unterstützung sowie Dante-kompatible Audiogeräte
Bandbreite: 300 MHz
Signale: HDMI 2.0b, HDCP 2.2, 2-Kanal Dante Audio
Anschlüsse:
Bis zu 100 m (330 ft) über Cat5e/6 Kabel. Basierend auf maximal 2 m HDMI-Kabel an beiden Enden
Hinweis: In elektrisch störanfälligen Umgebungen sollte ein STP-Kabel verwendet werden. Cross-Connection kann die effektive Distanz abhängig vom Kabeltyp reduzieren.
Latenz: Typisch 1 Frame (16 ms), maximal 2 Frames (33 ms)
Kompression: JPEG 2000
Bandbreite: Bis zu 500 Mbps
Netzwerkanforderungen: 1 Gbit Ethernet mit IGMP, Jumbo Frames und PoE
IR Frequenzbereich: 38 bis 56 kHz (IR Emitter und Sensor separat erhältlich)
RJ45 Pinbelegung (Reverse Polarity Sensitiv):
Stromversorgung: Unterstützt PoE (PD) nach IEEE 802.3af, externes Netzteil nicht im Lieferumfang. Wird über PoE (PSE) Ethernet Switch mit Strom versorgt. Optionales Netzteil (500993) separat erhältlich.
Leistungsaufnahme: 6 Watt
Temperaturbereich: Betrieb 0° bis 40°C, Lagerung -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95 % nicht kondensierend
Abmessungen (B x T x H): 112 mm x 144 mm x 25 mm
Gewicht: 0,77 kg
Zertifizierungen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionale Zubehörteile:
Umgebung: HDMI 2.0b und 2-Kanal Dante Audio
Geräte: Blu-Ray Player, Projektoren, Monitore, TV, PCs, Laptops, Server mit HDMI-Unterstützung sowie Dante-kompatible Audiogeräte
Bandbreite: 300 MHz
Signale: HDMI 2.0b, HDCP 2.2, 2-Kanal Dante Audio

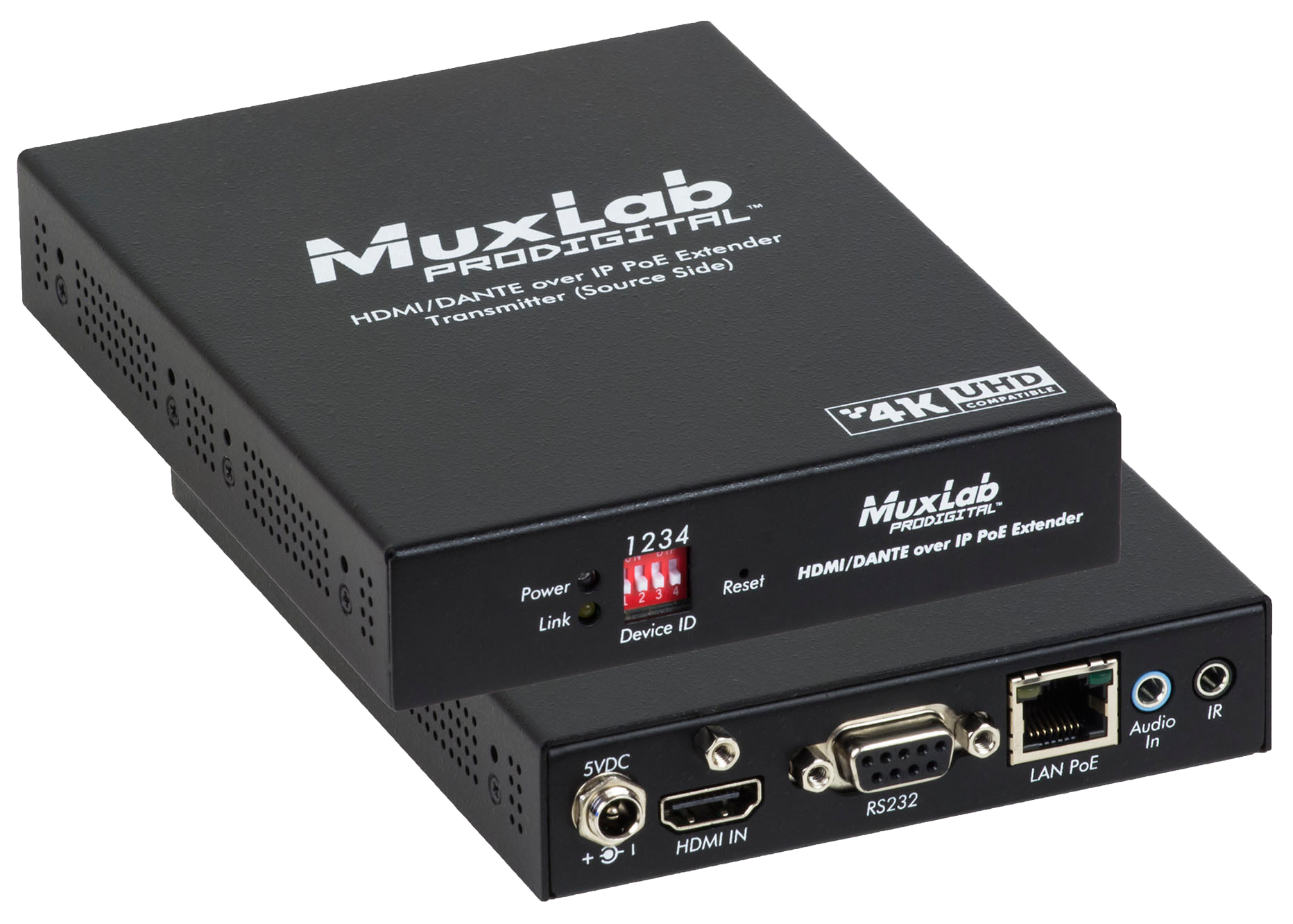

Anschlüsse:
- 1x HDMI-Buchse
- 1x RJ45 für Cat5e/6 (ungeschirmtes oder geschirmtes Twisted-Pair-Kabel)
- 1x 3,5-mm-Klinke für gerichteten IR-Emitter
- 1x 3,5-mm-Klinke für 2-Kanal Audio-Einschleifung
- 1x DB9 für RS232
- 4x DIP-Schalter zur Geräte-ID-Adresseinstellung
Bis zu 100 m (330 ft) über Cat5e/6 Kabel. Basierend auf maximal 2 m HDMI-Kabel an beiden Enden
Hinweis: In elektrisch störanfälligen Umgebungen sollte ein STP-Kabel verwendet werden. Cross-Connection kann die effektive Distanz abhängig vom Kabeltyp reduzieren.
Latenz: Typisch 1 Frame (16 ms), maximal 2 Frames (33 ms)
Kompression: JPEG 2000
Bandbreite: Bis zu 500 Mbps
Netzwerkanforderungen: 1 Gbit Ethernet mit IGMP, Jumbo Frames und PoE
IR Frequenzbereich: 38 bis 56 kHz (IR Emitter und Sensor separat erhältlich)
RJ45 Pinbelegung (Reverse Polarity Sensitiv):
- Pin 1 (R) / Pin 2 (T)
- Pin 3 (R) / Pin 6 (T)
- Pin 4 (R) / Pin 5 (T)
- Pin 7 (R) / Pin 8 (T)
Stromversorgung: Unterstützt PoE (PD) nach IEEE 802.3af, externes Netzteil nicht im Lieferumfang. Wird über PoE (PSE) Ethernet Switch mit Strom versorgt. Optionales Netzteil (500993) separat erhältlich.
Leistungsaufnahme: 6 Watt
Temperaturbereich: Betrieb 0° bis 40°C, Lagerung -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95 % nicht kondensierend
Abmessungen (B x T x H): 112 mm x 144 mm x 25 mm
Gewicht: 0,77 kg
Zertifizierungen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionale Zubehörteile:

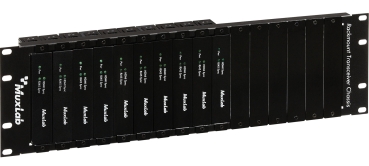

- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92

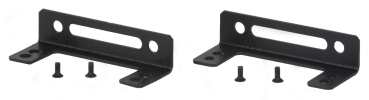

- MuxLab WM-T (500917), Wall Mount Transceiver Bracket-Kit, Art.-Nr. 55.01.91r

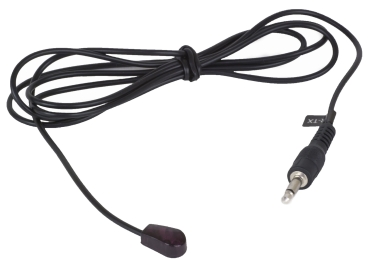

- MuxLab IR-Em16 (500990), IR Emitter, Art.-Nr. 55.00.93
- MuxLab IR-Sen-5VDC (500991), IR Sensor, Art.-Nr. 55.00.94
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
