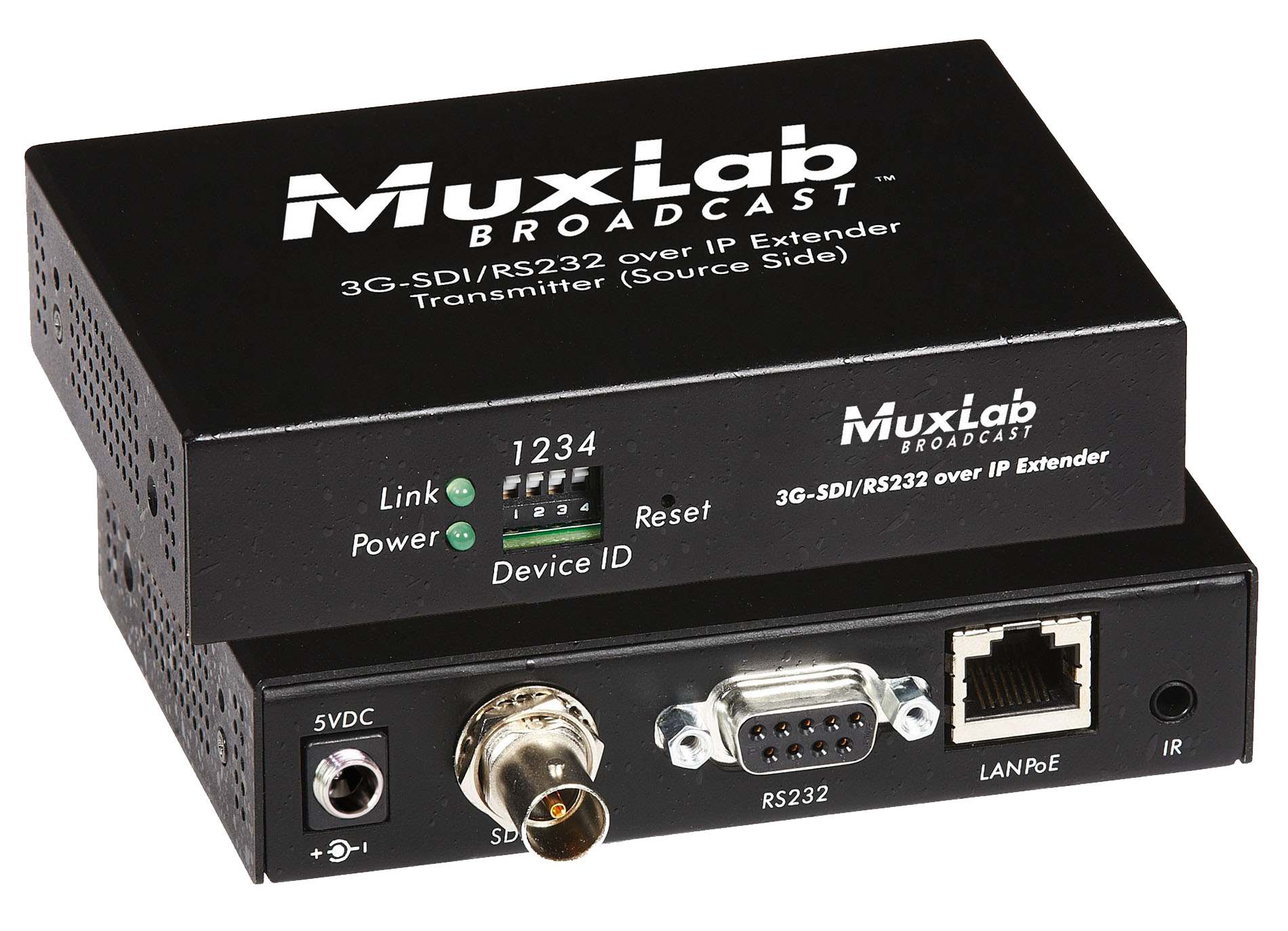

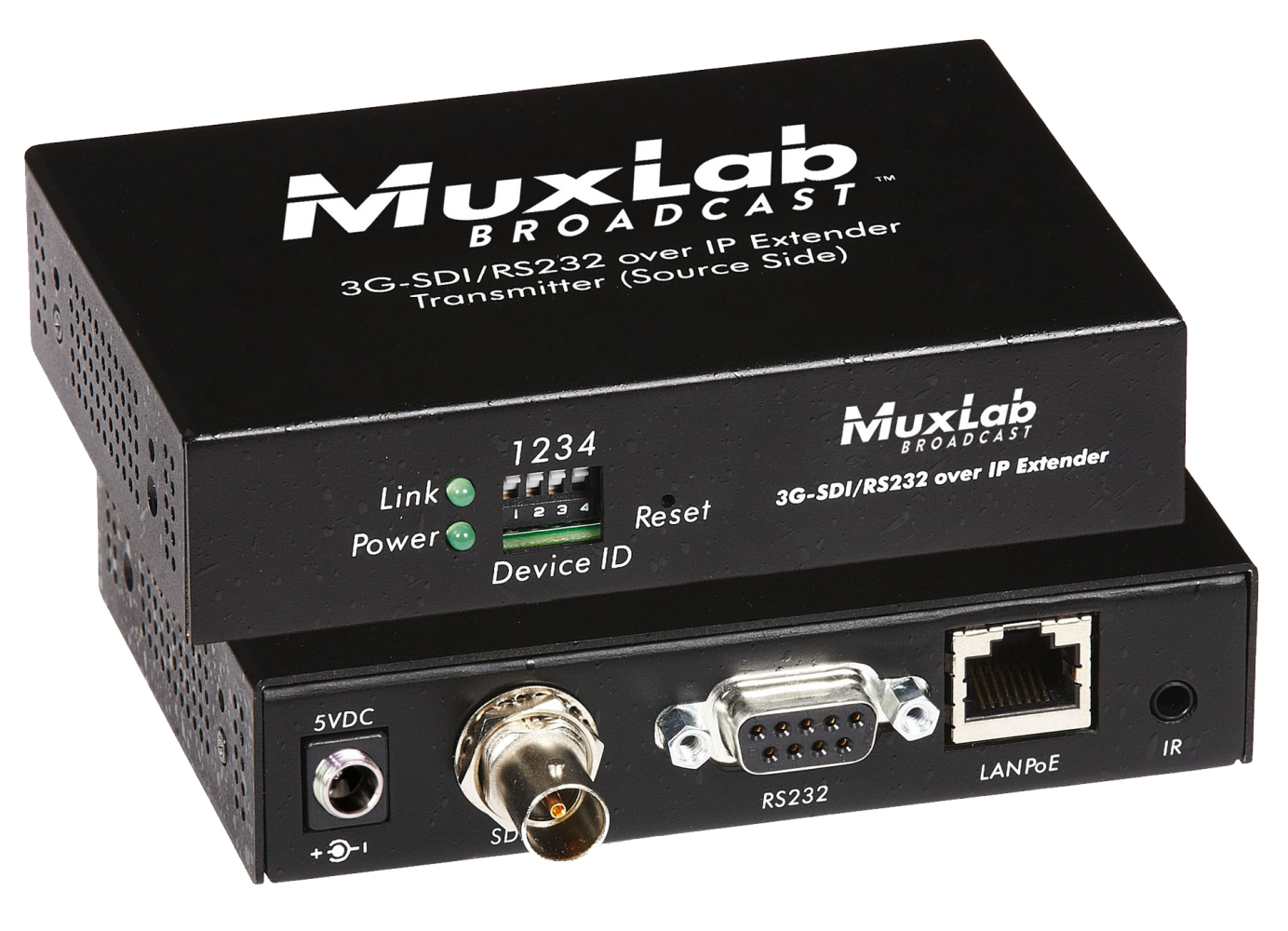

MuxLab MIP 103-T

Eigenschaften

• Unterstützt Auflösungen bis zu 1080p
• Motion JPEG-Kompression mit sehr geringer Latenz
• Unterstützt Hunderte von Sendern und Empfängern, abhängig von der Netzwerkbandbreite

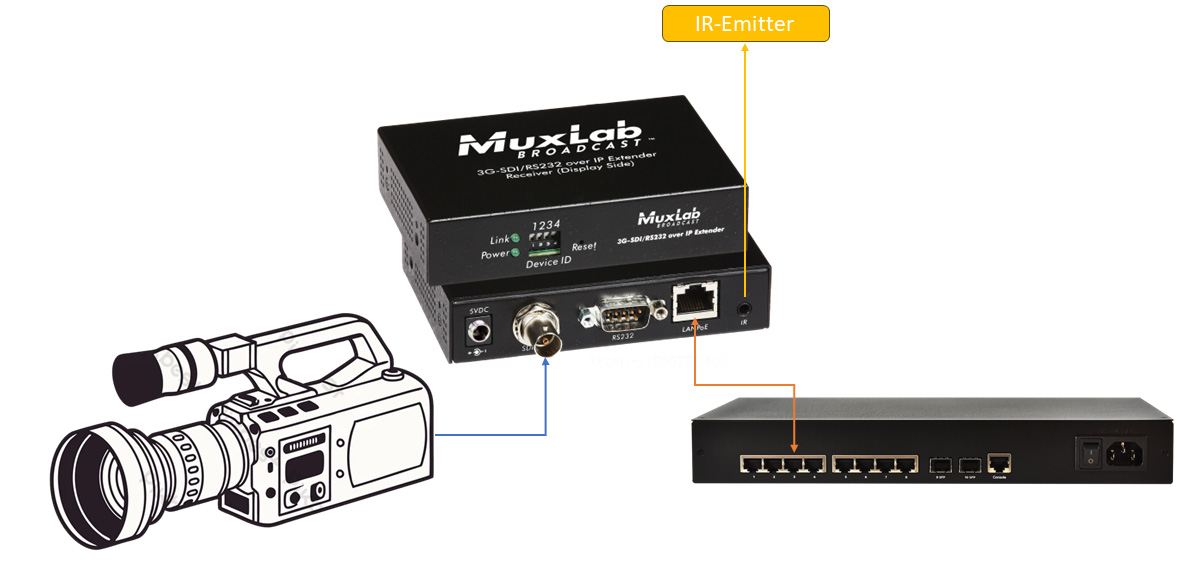

• LAN-Switch-basierte Konfigurationen unterstützen Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt
• Übertragung bis zu 100 m über ein IP-Netzwerk verlängerbar (bei Verwendung eines LAN-Switches)
• Übertragung bis zu 120 m in einer Punkt-zu-Punkt-Konfiguration verlängerbar (ohne Verwendung eines LAN-Switches)
• Unterstützt RS232 und unidirektionale IR-Übertragung zur Fernsteuerung von Endgeräten
• PoE-betrieben (Power over Ethernet)
• Kompatibel mit dem ProDigital-Netzwerkcontroller 500811 zur Softwareverwaltung
• Kompatibel mit den Produkten 500752, 500753 und 500754

Folgen in Kürze!

Technische Daten:

Umgebung: 3G-SDI

Geräte: Kameras, Monitore und andere Broadcast-Geräte mit 3G-SDI-Unterstützung

Übertragung: Transparent für den Benutzer

Videobandbreite: 2,94 Gbps

Signal: 3G-SDI-Protokoll

Anschlüsse:

• Ein (1) 3G-SDI (BNC)
• Ein (1) RJ45S für Cat5e/6 (ungeschirmt oder geschirmt, Twisted Pair)
• Eine (1) 3,5-mm-Buchse für IR-Sender/-Empfänger
• Ein (1) DB9-Seriellanschluss
• Vier (4) DIP-Schalter zur Geräteadressierung

Hinweis: Kabel nicht im Lieferumfang enthalten

Maximale Entfernung (basierend auf max. 2 m SDI-Kabel an jedem Ende):

• CAT5e/6: bis zu 100 m mit LAN-Switch
• CAT5e/6: bis zu 120 m ohne LAN-Switch (nur Punkt-zu-Punkt)

Hinweis: In störanfälliger Umgebung muss ein geschirmtes Twisted Pair (STP) verwendet werden. Kreuzverkabelung kann die effektive Reichweite verringern – abhängig von der Qualität des Kabels.

Latenz: 1 Frame

Komprimierung: Motion JPEG

Netzwerkbandbreite: 60 Mbps

RJ45-Pinbelegung: Polaritätssensibel. Verwendung von EIA/TIA 568A oder 568B Durchgangsverkabelung erforderlich.
RJ45-Link-Belegung:

• Pin 1 (R) – Pin 2 (T)
• Pin 3 (R) – Pin 6 (T)
• Pin 4 (R) – Pin 5 (T)
• Pin 7 (R) – Pin 8 (T)

IR-Frequenzbereich: 38 kHz bis 56 kHz

Netzwerkanforderungen: 100BaseT bei Punkt-zu-Punkt, 1000BaseT für alle weiteren Konfigurationen

Kabel: Ein (1) Cat5e/6 oder besseres Twisted Pair-Kabel erforderlich

Stromversorgung: PoE-fähig (IEEE 802.3af) – externes Netzteil nicht enthalten. Betrieb über PoE (PSE) Ethernet-Switch vorgesehen. Optionales Netzteil (500993) separat erhältlich.

Stromverbrauch: Sender: 2,9 W; Empfänger: 1,8 W

Betriebsumgebung: Temperatur: 0 °C bis 40 °C (Betrieb), –20 °C bis 85 °C (Lagerung)

Luftfeuchtigkeit: bis zu 95 % (nicht kondensierend)

Gehäuse: Metall, schwarz

Abmessungen: 11,2 cm × 7,6 cm × 2,5 cm

Gewicht: 0,5 kg

Zertifizierungen:

• FCC
• CE
• RoHS
• Entflammbarkeit: 94V-0

Garantie: 3 Jahre

Optioanles Zubehör:

• MuxLab RM-T-6 (500905), 3-Port-Rackmount-Transceiver-Chassis, Art.-Nr. 55.01.90
• MuxLab RM-T-16 (500920), 16-Port-Rackmount-Transceiver-Chassis, Art.-Nr. 55.01.92
• MuxLab WM-T (500917), Wall Mount Transceiver Brackit-Kit, Art.-Nr. 55.01.91
• MuxLab IR-Em (500998), IR-Sender, Art.-Nr. 55.15.92
• MuxLab IR-Sen-12VDC (500994), IR-Sensor, Art.-Nr. 55.00.97
• MuxLab PSU 5VDC26 (500993), Universelles Netzteil mit Verriegelung, 5 VDC / 2,6 A, Art.-Nr. 55.00.96



VOB/C- und DIN 18299-konformen Ausschreibungstext für MuxLab 500756-TX und 500756-RX, orientiert an DIN 18299 Abschnitt 543 – Fernmelde- und informationstechnische Anlagen:

Leistungsbeschreibung: Liefern und betriebsfertig montieren eines 3G-SDI/RS232 over IP Extender-Kits mit PoE-Versorgung, bestehend aus einem Sender- (TX) und einem Empfängermodul (RX), zur digitalen Signalübertragung über IP-Netzwerke für Video- und Steuerdaten mit sehr geringer Latenz.

Technische Merkmale:

• Hersteller: MuxLab
• Modell: 500756 (bestehend aus TX und RX)
• Signalart: 3G-SDI (BNC) über IP
• Übertragungsprotokoll: Motion JPEG-Kompression
• Videoauflösung: bis 1080p
• Video-Bandbreite: 2,94 Gbps
• Latenz: ≤ 1 Frame
• RS232-Steuerdatenübertragung
• IR-Unterstützung (einseitig), optionaler IR-Emitter/Sensor separat erhältlich
• Anschluss: 1× RJ45 für Cat5e/6 (STP empfohlen bei Störeinflüssen)
• Max. Übertragungsdistanzen:
• 100 m über IP-Netzwerk mit Switch
• 120 m im Punkt-zu-Punkt-Betrieb ohne Switch
• Netzwerkschnittstelle: 100Base-T (P2P), 1000Base-T (Multicast), IGMP & DHCP erforderlich
• PoE gem. IEEE 802.3af (externe Stromversorgung optional möglich, Art.-Nr. 500993)
• Kompatibilität zu MuxLab 500752, 500753, 500754
• Kompatibel mit MuxLab Network Controller 500811 (für zentrale Steuerung via Webinterface)

Physikalische Merkmale:

• Gehäuse: Metall, schwarz
• Maße (B×T×H): 112 × 76 × 25 mm
• Gewicht: ca. 0,5 kg
• Betriebstemperatur: 0 °C bis +40 °C
• Schutzart: CE, FCC, RoHS, Flammwidrigkeit nach 94V0

Lieferumfang:

• 1× Sender 500756-TX
• 1× Empfänger 500756-RX
• Montage- und Bedienungsanleitung

Besondere Leistungen:

• Adressierung und Inbetriebnahme im Netzwerk
• Funktionstest und Protokoll
• Integration in bestehende Video-Infrastruktur

Leistungsgruppe: 543 – Fernmelde- und informationstechnische Anlagen
Leistungsbereich: Signalübertragungssysteme über IP-Netzwerke (3G-SDI)

Besondere Hinweise:

• LAN-Switch mit Gigabit-Ports, DHCP und IGMP erforderlich (z. B. Cisco SG300)
• CAT5e/6-Verkabelung bauseits
• IR-Zubehör und Netzteile optional bestellbar
