MuxLab MIP 411-RF (500709-RX)

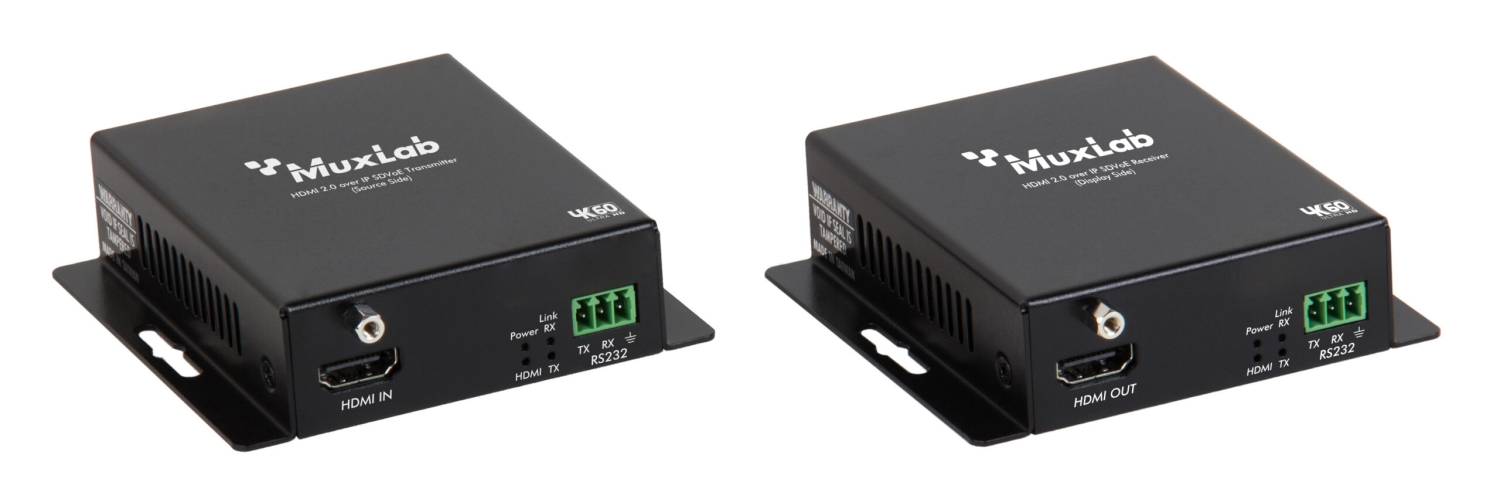

MuxLab MIP 411-RF (500709-RX) • HDMI 2.0 over IP SDVoE Receiver 10Gb, MM

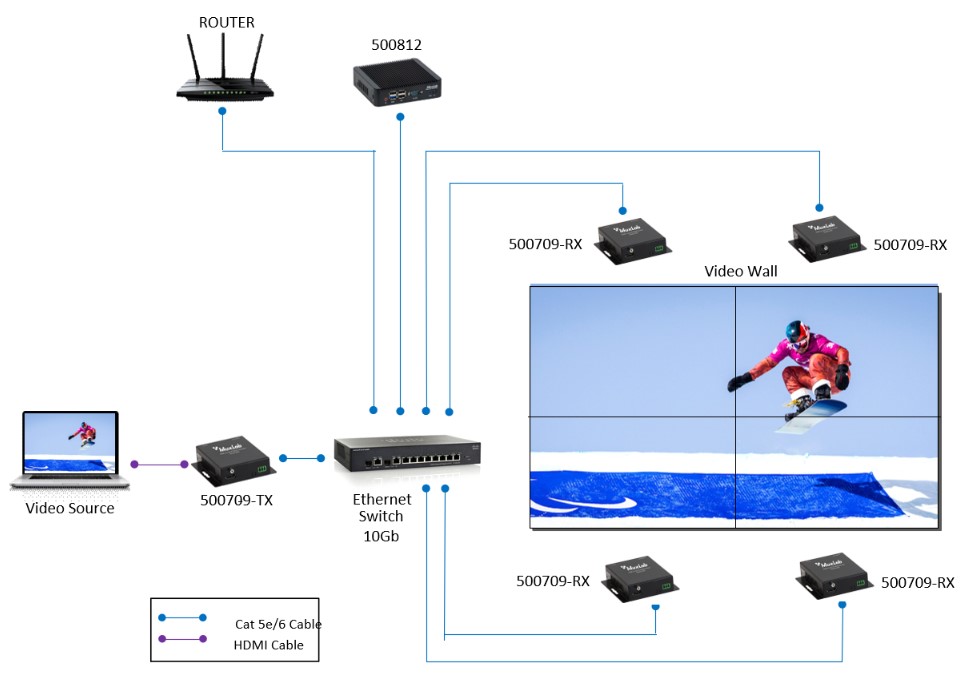

Der HDMI 2.0 over IP SDVoE Transmitter und Receiver ermöglicht die Verteilung von Inhalten auf eine unbegrenzte Anzahl von Displays über einen 10Gb-Ethernet-Switch. Es handelt sich um eine vielseitige Lösung zur Verlängerung von Video- und Audiosignalen über große Entfernungen.
Die Übertragungsdistanz für Video- und Audiosignale kann bis zu 300 m über OM3-Glasfaser bzw. 400 m über OM4-Glasfaser betragen. Das System unterstützt das Ultra-HD-Format 4K2K@60 (4:4:4) und liefert hochwertige Bildqualität.
Der HDMI 2.0 over IP SDVoE ist eine umfassende Lösung für anspruchsvolle Anwendungen, die eine zuverlässige und hochwertige Ultra-HD-Videoübertragung über ein IP-Netzwerk erfordern – mit zusätzlichen Funktionen wie RS-232-Durchleitung und Videowand-Unterstützung.
Anwendungsbereiche:
- Medizinische Bildgebung
- Militärische Leitstellen
- Rundfunk-/Sendezentralen
- Gastronomiebetriebe / Restaurants
- Konferenzzentren
Eigenschaften
- Unterstützt HDMI-Auflösungen bis zu 4K/60 (4:4:4)
- SDVoE-Technologie
- Unkomprimierte Übertragung bis zu 4K/60 (4:2:0) sowie leichte, visuell verlustfreie Kompression bei 4:4:4 – ohne Latenz
- Erweitert die Übertragung über Multimode-Glasfaserkabel auf bis zu 300 m mit OM3 / 400 m mit OM4
- Vollduplex-RS-232-Steuerung mit bis zu 115.200 bps
- Verwaltbar über MuxLab Network Controller (500812) und Muximus Network Controller (500813)
Einsatzgebiete für die MuxLab MIP 400-Serie:
Kontrollräume / Leitwarten mit hoher Performance
Live-Produktion / Studio-Umgebungen
Hochwertige Präsentations- oder Besprechungsräume mit interaktiven Systemen
Ärztezentren / Operationssäle / medizinische Visualisierung
High-End Digital Signage / Großbild-Videowände / Multi-Screen Installationen
Kontrollräume / Leitwarten mit hoher Performance
- Wenn Workstations oder Server zentral stehen und Bildschirme, Tastaturen/Mäuse, USB-Peripherie dezentral betrieben werden sollen – ideal mit KVM-over-IP in 4K60.
- Z. B. Netzwerküberwachung, Sicherheitszentrale, Betriebskontrollraum.
- Vorteil: Zero-Latency-Übertragung über 10G, sodass Nutzer kaum Verzögerung spürt.
Live-Produktion / Studio-Umgebungen
- Produktionen mit hohen Anforderungen an Bildqualität (4K60, 4:4:4) und geringer Latenz-Zeit, z. B. Broadcast-Vorbereitung, Schnittzimmer, Regie.
- Ein Beispiel: Das Modell mit SDVoE-Technologie (z. B. 500760-TX/RX) unterstützt HDMI 4K60 KVM über IP mit RS-232/IR-Steuerung.
- Vorteil: Unkomprimierte oder visuell verlustlose Übertragung, großer 10-Gb-Netzwerk-Backbone unterstützt viele Endpunkte.
Hochwertige Präsentations- oder Besprechungsräume mit interaktiven Systemen
- Wenn Präsentationsanlagen, Videowände oder interaktive Whiteboards in hoher Auflösung (4K) sowie mit Peripherie-Anbindung ausgestattet sind.
- Z. B. Konferenzraum mit mehreren großen Displays + Touch-Whiteboard + Peripherie, zentral gesteuert via IP.
- Vorteil: MIP 400-Serie erlaubt hohe Bandbreite und niedrige Latenz, sodass interaktive Geräte flüssig betrieben werden.
Ärztezentren / Operationssäle / medizinische Visualisierung
- In Umgebungen, wo höchste Präzision, Farbtreue und kaum Verzögerung gefordert sind – z. B. OP-Überwachung, bildgebende Verfahren, Telemedizin.
- Vorteil: 10G-Infrastruktur und SDVoE erlaub nahezu verlustfreie Bildübertragung mit minimaler Latenz.
High-End Digital Signage / Großbild-Videowände / Multi-Screen Installationen
- Bei Installationen mit mehreren 4K Displays oder Videowänden, die synchron betrieben werden müssen und eine große Anzahl Endpunkte haben.
- Vorteil: Die Serie unterstützt große Datenmengen über 10 Gb-Netzwerk und ermöglicht z. B. Videowände, Splitter, Matrix-Routing mit hoher Qualität.
Was sind die Unterschiede zwischen den verschiedenen AVoIP-Codecs und den unterschiedlichen AVoIP-Standards?
Erfahre hier mehr:
- Codecs: MJPEG, JPEG2000, H.264/H.265
- Standards: SDVoE, SMPTE 2110
Erfahre hier mehr:
Technische Daten:
HDMI-Kompatibilität: HDMI 2.0a
HDCP: Unterstützt HDCP 2.2 und 1.4
Videobandbreite: Single Link 594 MHz (18 Gbps)
Videoformate: 480i / 480p / 720p / 1080i / 1080p60 / 4K30 / 4K60 4:4:4
Audio-Unterstützung: Surround Sound (bis zu 7.1 Kanäle) oder digitales Stereo-Audio
RS232-Unterstützung: 3-Pin-Klemmblock-Anschluss
HDMI-Anschluss: 1× HDMI-Eingang am Transmitter, 1× HDMI-Ausgang am Receiver
Ethernet-Anschluss: 10G SFP (für Glasfaser- oder Kupfer-SFP-Module)
Gehäuse: Schwarzes Metallgehäuse
Stromversorgung: 12 V DC, 2 A
Gewicht: 223 g
Betriebstemperatur: 0–40 °C
Abmessungen: 89 × 90 × 25 mm
Garantie: 3 Jahre
HDMI-Kompatibilität: HDMI 2.0a
HDCP: Unterstützt HDCP 2.2 und 1.4
Videobandbreite: Single Link 594 MHz (18 Gbps)
Videoformate: 480i / 480p / 720p / 1080i / 1080p60 / 4K30 / 4K60 4:4:4
Audio-Unterstützung: Surround Sound (bis zu 7.1 Kanäle) oder digitales Stereo-Audio
RS232-Unterstützung: 3-Pin-Klemmblock-Anschluss
HDMI-Anschluss: 1× HDMI-Eingang am Transmitter, 1× HDMI-Ausgang am Receiver
Ethernet-Anschluss: 10G SFP (für Glasfaser- oder Kupfer-SFP-Module)
Gehäuse: Schwarzes Metallgehäuse
Stromversorgung: 12 V DC, 2 A
Gewicht: 223 g
Betriebstemperatur: 0–40 °C
Abmessungen: 89 × 90 × 25 mm
Garantie: 3 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für den MuxLab MIP 411-RF – HDMI 2.0 over IP SDVoE Receiver, 10 Gbps, Multimode (MM), UHD-4K – basierend auf den verfügbaren Herstellerangaben:
Abschnitt: AV-Technik – HDMI 2.0 over IP SDVoE Receiver (MuxLab MIP 411-RF)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines HDMI 2.0 over IP SDVoE Receivers zur Verteilung von HDMI- und Audiosignalen über ein 10 Gbps Ethernet-Netzwerk. Das System ermöglicht die Ansteuerung einer unbegrenzten Anzahl von Displays über einen 10 Gbps-Ethernet-Switch und eignet sich für anspruchsvolle Anwendungen, die eine zuverlässige und hochqualitative Ultra-HD-Videoübertragung erfordern.
2. Produktbeschreibung
Gerät: MuxLab MIP 411-RF (Art.-Nr. 500709-RX) – HDMI 2.0 over IP SDVoE Receiver, 10 Gbps, Multimode (MM), UHD-4K
3. Technische Spezifikationen
- HDMI-Kompatibilität: HDMI 2.0a
- HDCP-Unterstützung: HDCP 2.2 und 1.4
- Videobandbreite: Single Link 594 MHz (18 Gbps)
- Videoformate: 480i, 480p, 720p, 1080i, 1080p60, 4K30, 4K60 (4:4:4)
- Audio-Unterstützung: Surround Sound (bis zu 7.1 Kanäle) oder digitales Stereo-Audio
- RS-232-Steuerung: Vollduplex über 3-Pin-Klemmblock-Anschluss
- HDMI-Anschlüsse: 1× HDMI-Eingang am Transmitter, 1× HDMI-Ausgang am Receiver
- Ethernet-Anschluss: 10G SFP (für Glasfaser- oder Kupferverbindungen)
- Übertragungsdistanz: Bis zu 300 m über OM3 Multimode-Lichtwellenleiter, bis zu 400 m über OM4 Multimode-Lichtwellenleiter
- Kompression: Unkomprimiert bis 4K/60 (4:2:0) und leichte, visuell verlustfreie Kompression bei 4K/60 (4:4:4) – ohne Latenz
- Steuerung: Verwaltung über MuxLab Network Controller (500812) und Muximus Network Controller (500813)
4. Anwendungsbeispiele
- Medizinische Bildgebung
- Militärische Leitstellen
- Rundfunk-/Sendezentralen
- Gastronomiebetriebe / Restaurants
- Konferenzzentren
5. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: Fachgerechte Montage gemäß VOB/C und DIN 18299, unter Berücksichtigung der EMV-Vorgaben und der Herstellerangaben
- Inbetriebnahme: Funktionsprüfung der Video- und Audioübertragung, RS-232-Steuerung und Netzwerkverbindung
- Dokumentation & Schulung: Übergabe der technischen Unterlagen und Schulung des Bedienpersonals
