MuxLab MIP 655-X (500860)

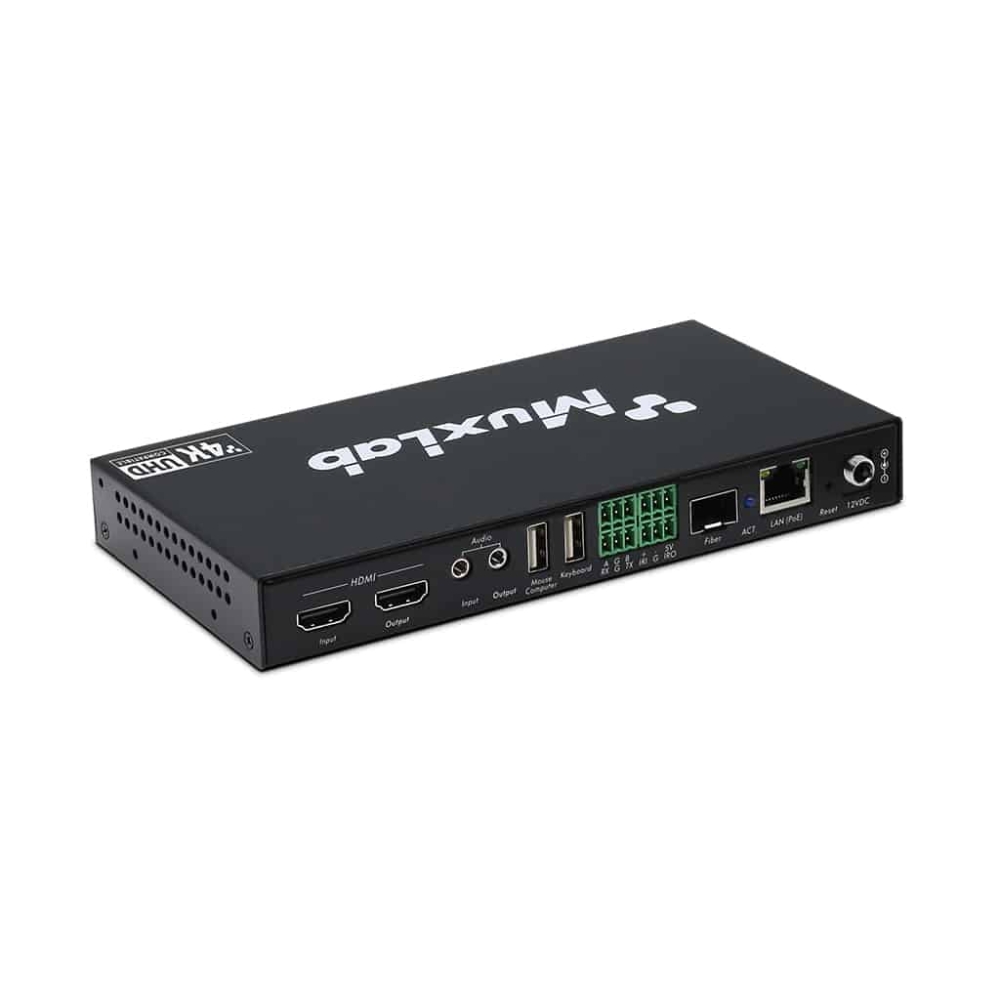

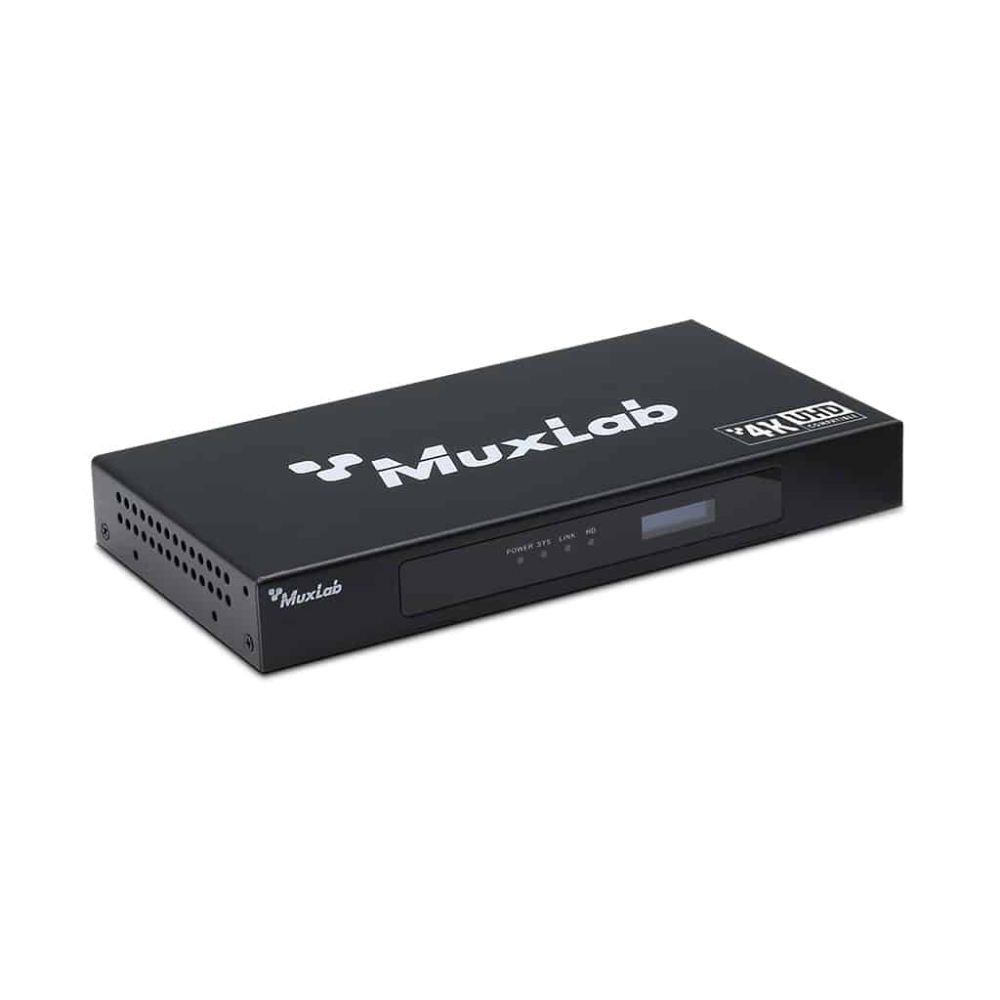

MuxLab MIP 655-X (500860) • HDMI over IP PoE nahtloser Transceiver, 4K30

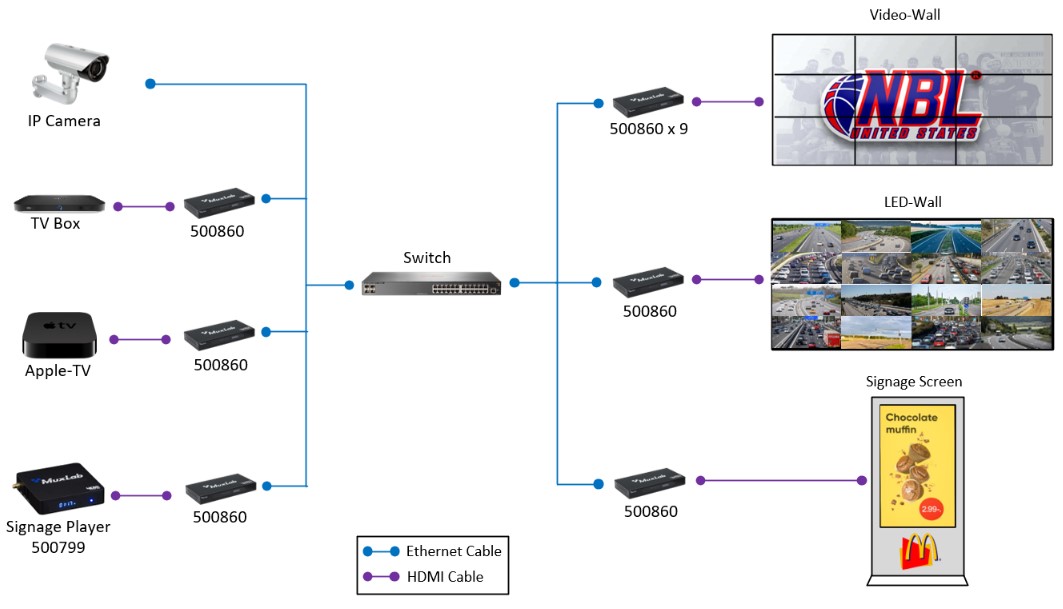

Der HDMI over IP PoE nahtlose Transceiver, 4K/30, ermöglicht die lokale Verlängerung von HDMI-Quellgeräten über eine Entfernung von bis zu 330 ft (100 m) bei einer Auflösung von bis zu 4K @ 30Hz über Cat5e/6-Kabel. Er ist kompatibel mit den MuxLab 500861 Transceivern und unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen sowie Video Wall- und Multiview-Funktionen. Dies erfolgt in einem bandbreiteneffizienten, erweiterbaren und kostengünstigen Verfahren, ohne dass spezielle Verkabelungssysteme installiert werden müssen. Die außergewöhnlich niedrigen Bandbreitenanforderungen dieser Gerätekombination ermöglichen das Streaming von Audio-/Video-Inhalten über lokale Netzwerke, WLAN und das Internet für verteilte Installationen weltweit. Der Transceiver akzeptiert ein 4K-Video @ 30Hz und überträgt den Inhalt an einen H.264/H.265-Empfänger, der das Bild auf einem 4K-Monitor darstellt. Das Gerät unterstützt PoE (PD) und kann über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden.
Anwendungsbereiche:
Der HDMI over IP PoE nahtlose Transceiver, 4K/30, ermöglicht die lokale Verlängerung von HDMI-Quellgeräten über eine Entfernung von bis zu 330 ft (100 m) bei einer Auflösung von bis zu 4K @ 30Hz über Cat5e/6-Kabel. Er ist kompatibel mit den MuxLab 500861 Transceivern und unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen sowie Video Wall- und Multiview-Funktionen. Dies erfolgt in einem bandbreiteneffizienten, erweiterbaren und kostengünstigen Verfahren, ohne dass spezielle Verkabelungssysteme installiert werden müssen. Die außergewöhnlich niedrigen Bandbreitenanforderungen dieser Gerätekombination ermöglichen das Streaming von Audio-/Video-Inhalten über lokale Netzwerke, WLAN und das Internet für verteilte Installationen weltweit. Der Transceiver akzeptiert ein 4K-Video @ 30Hz und überträgt den Inhalt an einen H.264/H.265-Empfänger, der das Bild auf einem 4K-Monitor darstellt. Das Gerät unterstützt PoE (PD) und kann über einen PoE (PSE) Ethernet-Switch mit Strom versorgt werden.
Anwendungsbereiche:
- Audio-/Video-Streaming über LAN, WLAN und Internet
- Kommerzielle und private AV-Systeme
- Klassenzimmer-Projektorsysteme
- Digitale Beschilderung
- Konferenzraumsysteme
- Medizinische Informationssysteme
Eigenschaften
- Unterstützt Video-Streams bis zu 4K @ 30Hz
- H.264/265 Videocodec, ideal für LAN- und Internetübertragung
- Hohe Bildqualität und etwa 80 ms Latenz
- Unterstützt nahtloses Umschalten
- Dieses Gerät ist ein Transceiver und kann als Sender, als Empfänger oder gleichzeitig als beides verwendet werden
- Unterstützt Video Wall
- Unterstützt Multiview mit bis zu 16 Fenstern pro Bildschirm
- Unterstützt Bildrotation, Lauftext, Banner usw. RS232, RS485, USB, Relais und I/O für die Fernsteuerung von Endgeräten
- PoE-gespeist über PoE (PSE) Ethernet-Switch
- Verwaltung über Muximus Network Controller (500813)
Technische Daten
Umgebung: HDMI 1.4
Geräte: Blu-Ray, Set-Top-Boxen, Projektoren, Monitore, Fernseher, PCs mit HDMI-Unterstützung.
Signalprotokoll/Standard: HDMI 1.4 und HDCP 1.4
Video: Auflösung bis zu 4K/30 Ein- und Ausgang
Audio: 1 x 3,5 mm Eingang / 1 x 3,5 mm Ausgang
Latenz: 80 ~ 120 ms
Netzwerkbandbreite: Bis zu 12 Mbps
Protokolle: Unterstützt Multicast, RTSP, RTMP
Kompression: Unterstützt H.264/265
Anzeige Frontpanel:
Stromverbrauch: < 10W
Temperatur:
Gewicht: 0,54 kg
Zertifizierungen:
Optionales Zubehör:
Umgebung: HDMI 1.4
Geräte: Blu-Ray, Set-Top-Boxen, Projektoren, Monitore, Fernseher, PCs mit HDMI-Unterstützung.
Signalprotokoll/Standard: HDMI 1.4 und HDCP 1.4
Video: Auflösung bis zu 4K/30 Ein- und Ausgang
Audio: 1 x 3,5 mm Eingang / 1 x 3,5 mm Ausgang
Latenz: 80 ~ 120 ms
Netzwerkbandbreite: Bis zu 12 Mbps
Protokolle: Unterstützt Multicast, RTSP, RTMP
Kompression: Unterstützt H.264/265

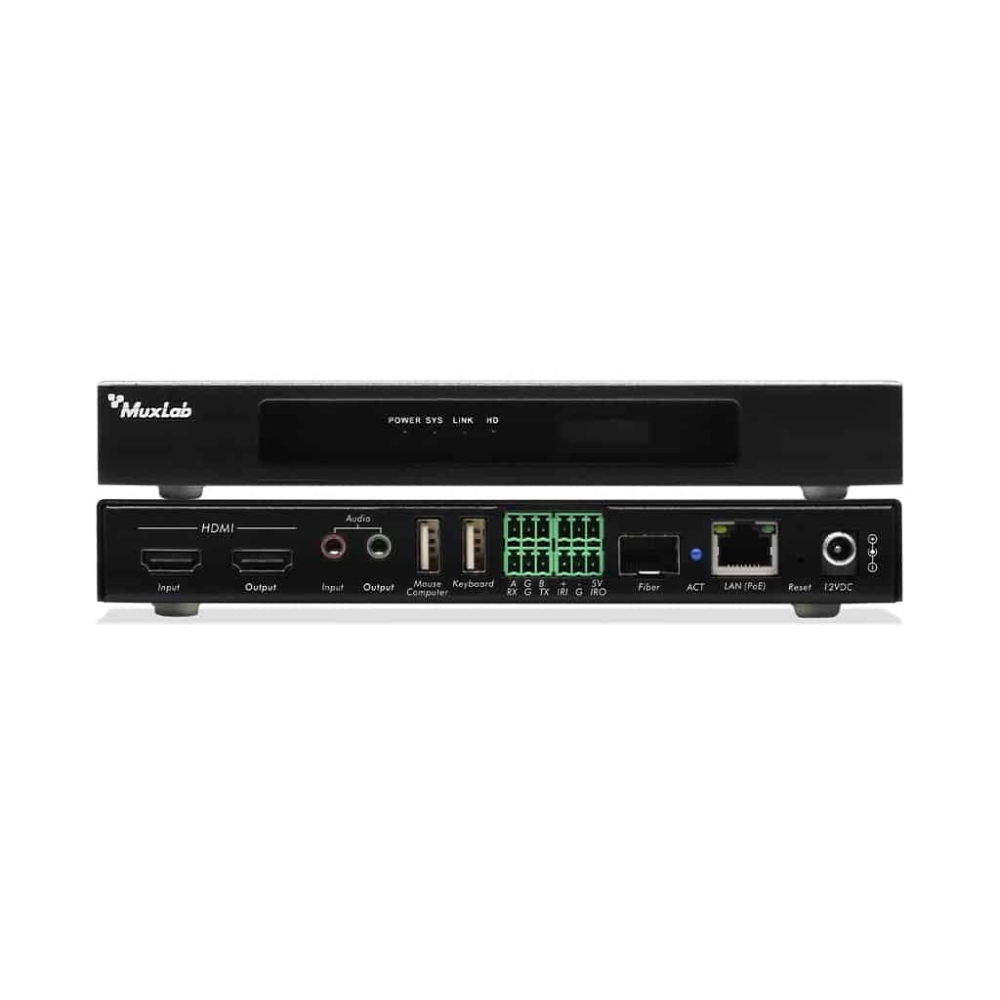

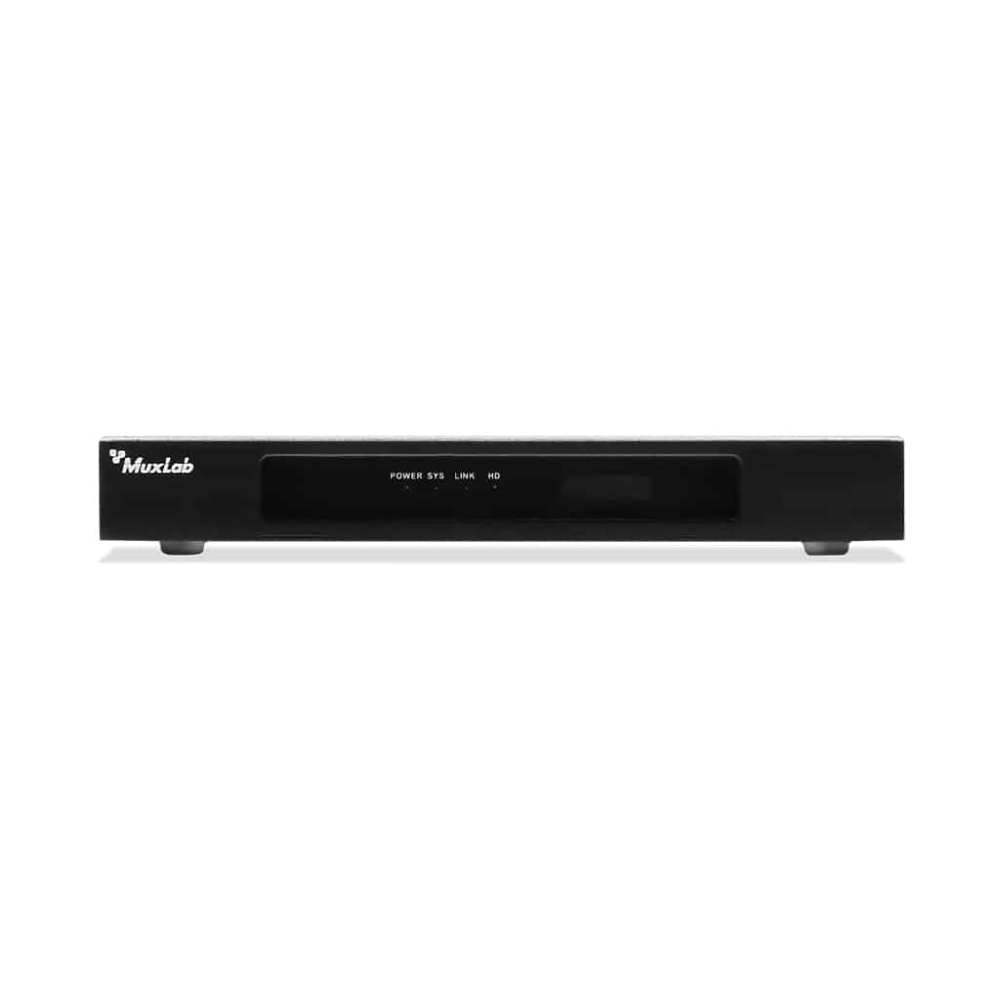

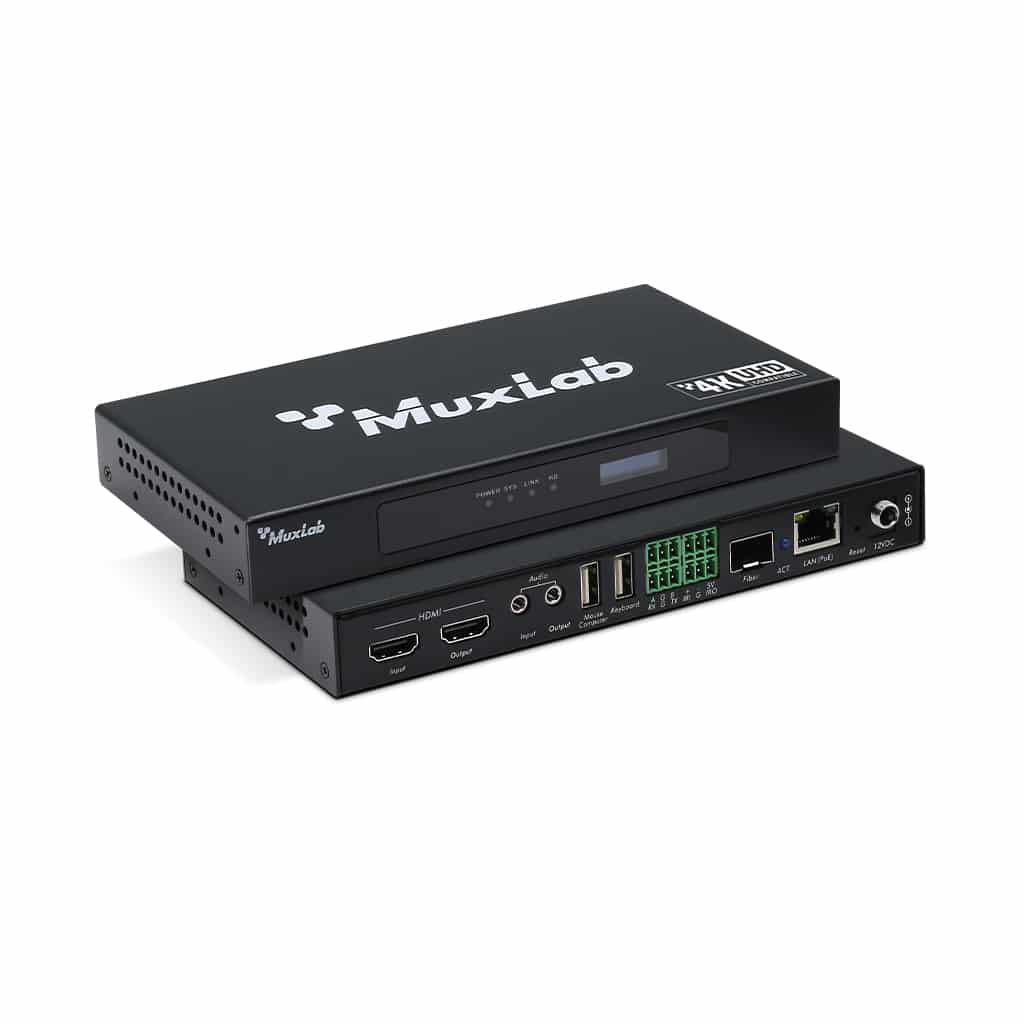

Anzeige Frontpanel:
- Power: Stromanzeige
- Sys: Systemanzeige
- Link: LAN-Kabel-Verbindungsanzeige
- HD: HDMI-Signalstatus
- OLED-Bildschirm: Zeigt Modell, ID, IP, Status

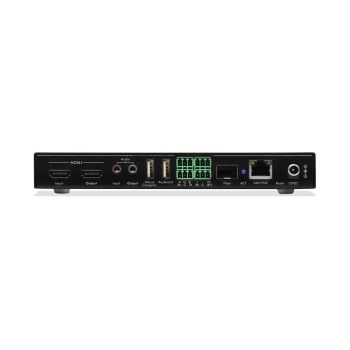

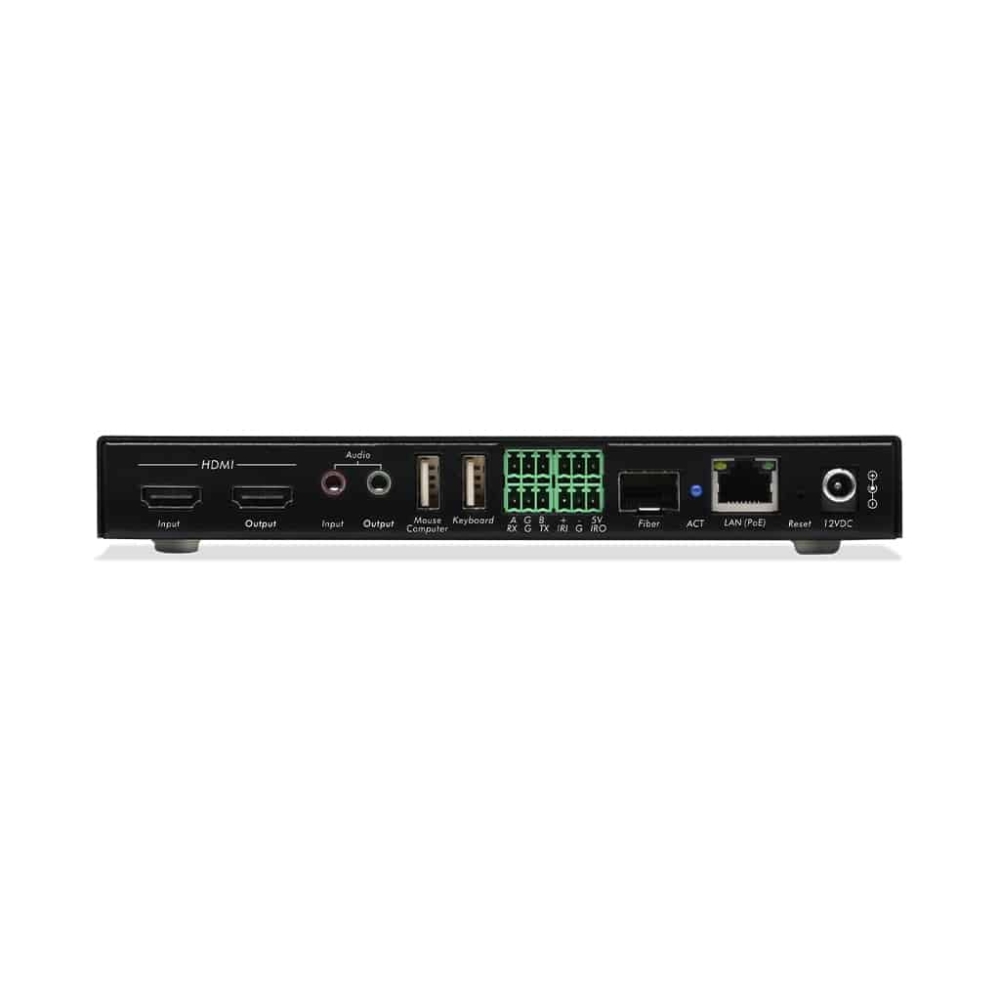

- Video: 2 x HDMI Typ-A

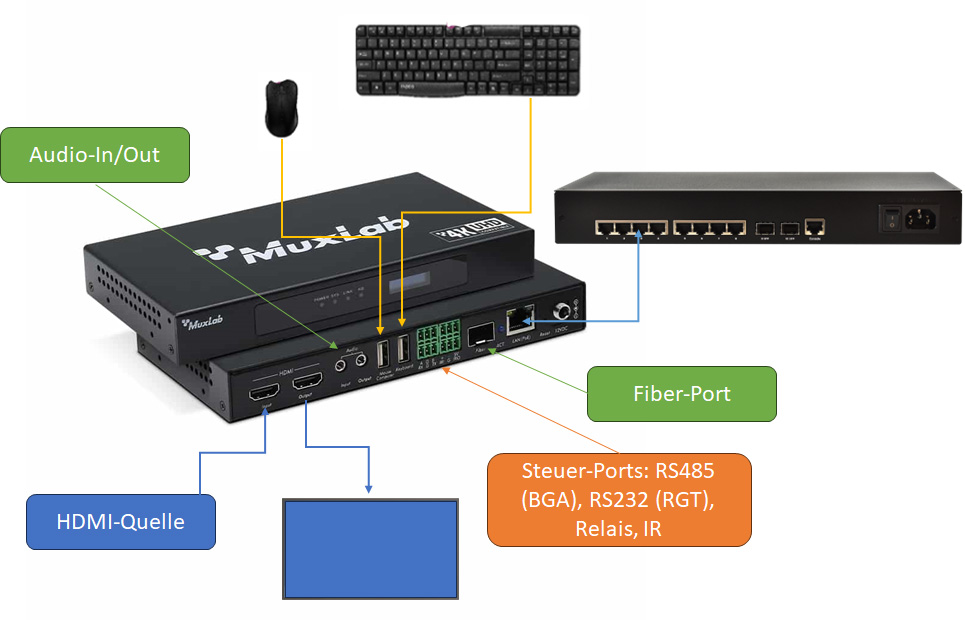

- Anschlüsse:
- 1 x RS232 Phoenix-Stecker
- 1 x RS485 Phoenix-Stecker
- 1 x Relais Phoenix-Stecker
- 1 x I/O Phoenix-Stecker (programmierbar als IR Ein-/Ausgang oder Spannungssensor)
- Audio: 3,5 mm Line-In/Out oder HDMI Audio
- LAN: 1 x RJ45 (PoE), 1 x SFP Cage
- USB: 2 x USB-B Anschlüsse für Tastatur & Maus oder PC-Host
- Stromversorgung: 12V DC, 1A
- Muximus Network Controller
- Fremdsteuerung über TCP/UDP
- Windows PC Software, Android/iOS App
Stromverbrauch: < 10W
Temperatur:
- Betrieb: 0° bis 40°C
- Lagerung: -20° bis 85°C
- Luftfeuchtigkeit: Bis zu 90% nicht kondensierend
Gewicht: 0,54 kg
Zertifizierungen:
- Regulatorisch: FCC, CE, RoHS
- Entflammbarkeit: 94V0
Optionales Zubehör:

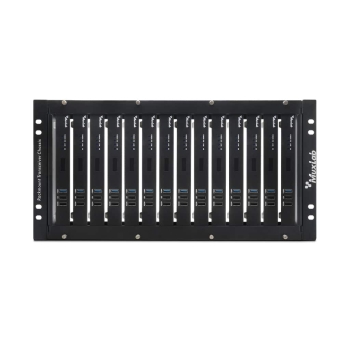

- MuxLab RM-T-14-55 (500925), 14-Port Rackmount Transceiver Chassis 5.5U, Art.-Nr. 55.00.92
VOB/C- und DIN 18299-konformer Ausschreibungstext für den MuxLab MIP 655-X HDMI-over-IP PoE Seamless Transceiver:
Abschnitt: AV-Technik – HDMI-over-IP PoE Seamless Transceiver, 4K/30 (MuxLab MIP 655-X)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines HDMI-over-IP-Transmitters zur verlustarmen Verteilung von HDMI-Videosignalen (bis zu 4K @ 30 Hz) über ein Ethernet-Netzwerk (CAT 5e/6). Das System unterstützt H.264/H.265-Kodierung für effiziente Bandbreitennutzung bei niedriger Latenz und ermöglicht flexible Netzwerkarchitekturen (Punkt-zu-Punkt, Punkt-zu-Mehrpunkt, Mehrpunkt-zu-Mehrpunkt, Videowände). Die Stromversorgung erfolgt durch PoE (PD) über einen kompatiblen Switch.
2. Produktbeschreibung
Gerät: MuxLab MIP 655-X – HDMI-over-IP PoE Seamless Transceiver (MIP 650-Serie, H.264/H.265 Streaming, 4K/30).
3. Technische Spezifikationen
- Videoauflösung: Unterstützung von bis zu 4K @ 30 Hz (vermutlich 4:2:0) oder alternativ 1080p @ 60 Hz (4:4:4), entsprechend Serie.
- Kompression & Latenz: H.264/H.265 Streaming mit optimierter Bandbreite bei niedriger Verzögerung (Low-Latency-Modus ca. 200 ms).
- Audio: Nutzung von Audio-Insert am Transmitter sowie Audio-Extraktion am Receiver, unterstützt HDMI-Einbindung.
- Steuerung: Bidirektionale IR- sowie RS-232-Durchleitung zur Steuerung externer Geräte.
- Netzwerk & PoE: PoE-fähig (PD) gemäß IEEE 802.3af über PoE-Switch; Gigabit-Ethernet mit Multicast-Fähigkeit.
- Verteilung: Geeignet für netzwerkgestützte Videowände, Multicast, Stream (RTSP/RTMP etc.), Verwaltung über Pro Digital Network Controller oder App.
4. Anwendungen
Ideal für Anwendungen wie verteilte AV-Systeme in Bildung, Konferenz, Digital Signage, Präsentationsumgebungen sowie kollaborative Arbeitsplätze und zur Einrichtung großer Videowand-Systeme bei effizienter Netzwerknutzung.
5. Lieferumfang
- Transmitter (MIP 655-X)
- Technische Unterlagen (Datenblatt, Bedienungsanleitung)
- Optional: IR-Emitter/Sensor, Pro Digital Network Controller (500811), PoE-Netzteil (500993), Wandhalterungskit
6. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: EMV-gerechte Montage und Netzwerkintegration (CAT-5e/6-Verkabelung), RJ45-Anschluss, stabile PoE-Stromversorgung gemäß VOB/C und DIN 18299.
- Inbetriebnahme: Prüfung von HDMI-Signal (4K/30), Audio, Steuerung via IR/RS-232, Netzwerkfunktion (Multicast/Streams) und Steuerbarkeit über Controller.
- Dokumentation & Schulung: Abnahmeprotokoll, Bedienunterweisung, Systemdokumentation, Anleitung zur Konfiguration von Videowänden oder Multiview.
