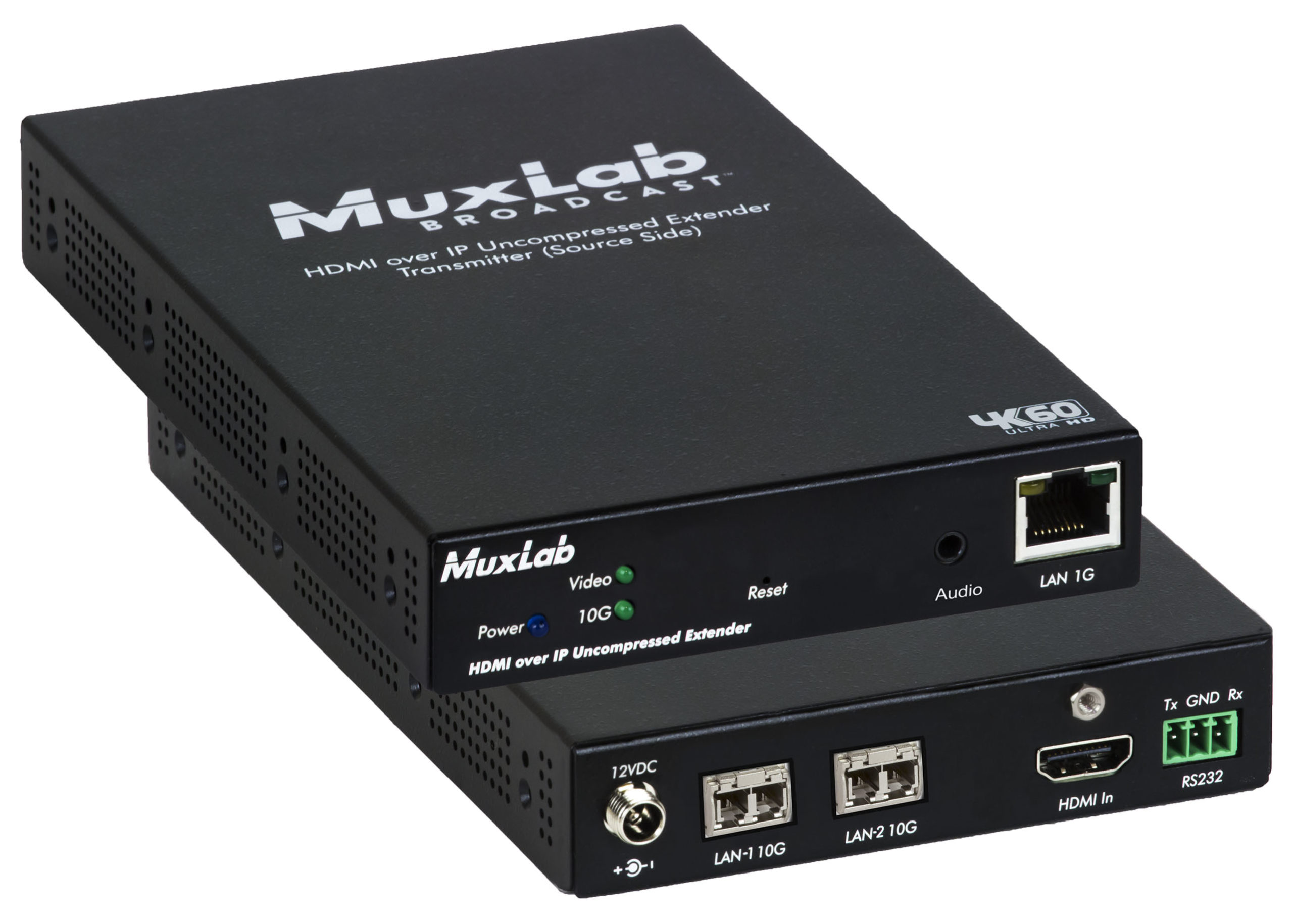

MuxLab MIP 802-TF (500774-TX-MM)
MuxLab 802-TF (500774-TX-MM) • HDMI 4K / ST2110 over IP Unkomprimierter Gateway-Konverter TX, MM
Der HDMI 4K/ST2110 over IP Unkomprimierte Gateway-Konverter unterstützt den ST-2110 AV-over-IP-Protokollstandard für Broadcast-Anwendungen. Das Gerät ermöglicht den Einsatz kostengünstiger HDMI-4K-Geräte in einer Broadcast-Umgebung und verlängert Endpunkt-Quell- und Empfangsgeräte über bis zu 400 m mittels Duplex-Multimode-OM4-Glasfaser mit LC-Steckern bei einer Auflösung von bis zu 4K @ 30Hz unkomprimiert (4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit) in einer Punkt-zu-Punkt-Konfiguration. Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen werden ebenfalls unterstützt, indem mehrere Geräte mit einem 10G-Ethernet-Netzwerk verbunden werden.
Das Gerät unterstützt ST-2022-7 (Klasse D) Redundanz für kritische, ausfallsichere Anwendungen, wodurch das Audio-/Videosignal über zwei unabhängige 10G-Ethernet-Netzwerke übertragen werden kann. Der Konverter verfügt über einen 1G-Ethernet-Netzwerkanschluss zur Steuerung über Drittanbieter-Managementplattformen mit Unterstützung für RestAPI sowie NMOS (IS-04 für Discovery und IS-05 für Verbindungsmanagement).
Der HDMI 4K/ST2110 over IP Unkomprimierte Gateway-Konverter verfügt außerdem über einen RS232-Anschluss zur Fernsteuerung von Endgeräten (TX-Seite).
Anwendungsgebiete:
Der HDMI 4K/ST2110 over IP Unkomprimierte Gateway-Konverter unterstützt den ST-2110 AV-over-IP-Protokollstandard für Broadcast-Anwendungen. Das Gerät ermöglicht den Einsatz kostengünstiger HDMI-4K-Geräte in einer Broadcast-Umgebung und verlängert Endpunkt-Quell- und Empfangsgeräte über bis zu 400 m mittels Duplex-Multimode-OM4-Glasfaser mit LC-Steckern bei einer Auflösung von bis zu 4K @ 30Hz unkomprimiert (4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit) in einer Punkt-zu-Punkt-Konfiguration. Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen werden ebenfalls unterstützt, indem mehrere Geräte mit einem 10G-Ethernet-Netzwerk verbunden werden.
Das Gerät unterstützt ST-2022-7 (Klasse D) Redundanz für kritische, ausfallsichere Anwendungen, wodurch das Audio-/Videosignal über zwei unabhängige 10G-Ethernet-Netzwerke übertragen werden kann. Der Konverter verfügt über einen 1G-Ethernet-Netzwerkanschluss zur Steuerung über Drittanbieter-Managementplattformen mit Unterstützung für RestAPI sowie NMOS (IS-04 für Discovery und IS-05 für Verbindungsmanagement).
Der HDMI 4K/ST2110 over IP Unkomprimierte Gateway-Konverter verfügt außerdem über einen RS232-Anschluss zur Fernsteuerung von Endgeräten (TX-Seite).
Anwendungsgebiete:
- Kommerzielle Broadcast-AV-Systeme
- Nachrichten-, Sport- und TV-Stationen
- Filmnetzwerke
Eigenschaften
- Unterstützt unkomprimiertes HDMI-Video bis zu 4K @ 30Hz (4K 4:4:4 8 Bit & 4K 4:2:2 10 Bit) und SMPTE ST-2110
- Unterstützt ST-2022-7 (Klasse D) Datenlink-Redundanz
- Verlängert HDMI über ein IP-Netzwerk bis zu 1300 ft (400 m) über Duplex-OM4-Glasfaser
- Unterstützt hunderte von Sendern und Empfängern, abhängig von der Netzwerkbandbreite
- Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt-Anwendungen
- Unterstützt zwei 10G-Ethernet-Ports für redundante Audio-/Videosignalübertragung
- Unterstützt einen 1G-Ethernet-Port zur Steuerung von Fremdgeräten
- Audio-Einschleif- (TX) und Audio-Ausziehanschlüsse (RX) (zukünftige Nutzung)
- RS232 für Fernsteuerung von Endgeräten (TX-Seite)
- Steuerung über Drittanbieter-Softwareplattformen mit Unterstützung für Rest API und NMOS (IS-04 & IS-05)
Technische Daten:
Umgebung: HDMI
Geräte: Kameras, Mischpulte, Mediaplayer, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung
Signale: Bis HDMI 1.4 (4K @ 30Hz, einschließlich 4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit)
Anschlüsse/Schalter:
Kompression: Keine (unkomprimiert)
Netzwerk-Bandbreite: Bis zu 10 Gbps
Netzwerk-Anforderungen: 10G Ethernet LAN für AV-Übertragung und 1G LAN für Fremdmanagementplattformen
Fremdsteuerung: Über RestAPI und NMOS (IS-04 für Erkennung & IS-05 für Verbindungsmanagement)
Kabel: Zwei (2) Dual-Multimode-Glasfaserkabel für AV-Übertragung und Cat 5e/6 UTP für Steuerung
Stromverbrauch: 15 Watt
Betriebstemperatur: 0° bis 40°C
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95 % ohne Kondensation
Gehäuse: Aluminium
Abmessungen: 11,1 x 17,5 x 2,5 cm
Gewicht: 0,7 kg
Zulassungen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: HDMI
Geräte: Kameras, Mischpulte, Mediaplayer, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung
Signale: Bis HDMI 1.4 (4K @ 30Hz, einschließlich 4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit)

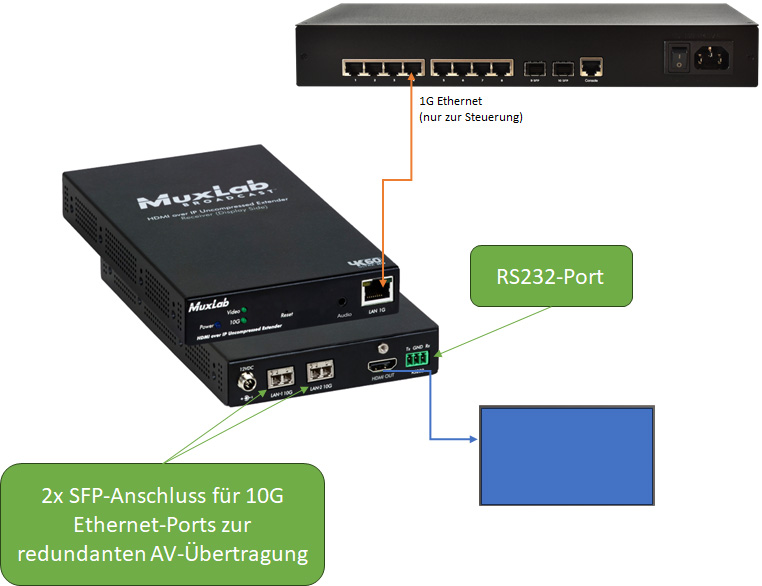

Anschlüsse/Schalter:
- Ein (1) HDMI-Anschluss
- Zwei (2) SFP-Anschlüsse für 10G-Ethernet-Ports zur redundanten AV-Übertragung
- Ein (1) RJ45S-Anschluss für 1G-Ethernet-Port zur Steuerung
- Ein (1) 3-poliger Phoenix-Anschluss für RS232 (aktuell unterstützt auf TX-Seite)
- Ein (1) 3,5 mm Audioanschluss (zukünftige Nutzung)
- Ein (1) 2,1 mm verriegelbarer Stromanschluss
- OM4: 400 m
- OM3: 300 m
Kompression: Keine (unkomprimiert)
Netzwerk-Bandbreite: Bis zu 10 Gbps
Netzwerk-Anforderungen: 10G Ethernet LAN für AV-Übertragung und 1G LAN für Fremdmanagementplattformen
Fremdsteuerung: Über RestAPI und NMOS (IS-04 für Erkennung & IS-05 für Verbindungsmanagement)
Kabel: Zwei (2) Dual-Multimode-Glasfaserkabel für AV-Übertragung und Cat 5e/6 UTP für Steuerung
Stromverbrauch: 15 Watt
Betriebstemperatur: 0° bis 40°C
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95 % ohne Kondensation
Gehäuse: Aluminium
Abmessungen: 11,1 x 17,5 x 2,5 cm
Gewicht: 0,7 kg
Zulassungen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wandhalterungs-Kit für Transceiver, Art.-Nr. 55.01.91
Folgt in Kürze!
