MuxLab BT-D-wh (500554-WH)
MuxLab BT-D-wh (500554-WH) • Bluetooth-Audio-zu-Dante-Schnittstelle, Weiß

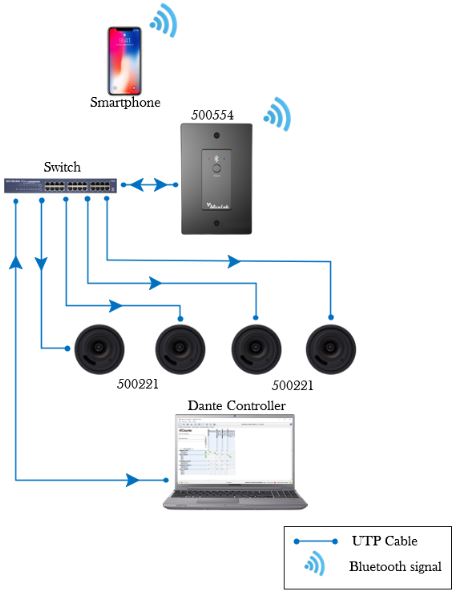

Die Bluetooth-Audio-zu-Dante-Schnittstelle (Modell 500554) ist ein Zwei-Wege-Audiopanel für Bluetooth- und Dante-Verbindungen. Es ermöglicht die drahtlose Verbindung zu Mobiltelefonen, iPads und anderen Geräten über Bluetooth und wandelt das empfangene Audiosignal in ein digitales Signal zur Übertragung über ein Dante-Netzwerk um.
Stromversorgung, Steuerung und Audioübertragung erfolgen über ein einziges Netzwerkkabel – dadurch entfallen Probleme wie Brummschleifen oder andere typische Audio-Störungen. Die Schnittstelle ist kompatibel mit Standard-Einzel-Unterputzdosen (Single Gang) nach US-Norm und Decora-Abdeckrahmen.
Farbe: Weiß
Die Bluetooth-Audio-zu-Dante-Schnittstelle (Modell 500554) ist ein Zwei-Wege-Audiopanel für Bluetooth- und Dante-Verbindungen. Es ermöglicht die drahtlose Verbindung zu Mobiltelefonen, iPads und anderen Geräten über Bluetooth und wandelt das empfangene Audiosignal in ein digitales Signal zur Übertragung über ein Dante-Netzwerk um.
Stromversorgung, Steuerung und Audioübertragung erfolgen über ein einziges Netzwerkkabel – dadurch entfallen Probleme wie Brummschleifen oder andere typische Audio-Störungen. Die Schnittstelle ist kompatibel mit Standard-Einzel-Unterputzdosen (Single Gang) nach US-Norm und Decora-Abdeckrahmen.
Farbe: Weiß
Eigenschaften
- Einfache und intuitive Bluetooth-Kopplung
- Bluetooth 5.0 für größere Reichweite und stabilere Verbindungen
- Kompatibel mit den meisten Apple-Smartphones, iPads und Android-Tablets
- Stromversorgung und Audioübertragung über ein einziges Kabel integriert
- Kompatibel mit Standard-Einzel-Unterputzdosen (Single Gang) und Decora-Abdeckplatten
- LED-Anzeige zur Darstellung des Verbindungsstatus
- Unterstützt PoE (IEEE 802.3af)
- Unterstützt AES67 RTP-Audioübertragung
- Farbe: Weiß
Technische Daten
Bluetooth-Schnittstelle: Bluetooth 5.0, Stereo Ein- und Ausgang
Bluetooth-Reichweite: Typische Reichweite: 15 – 23 m (50 – 75 Fuß)
Dante-Schnittstelle: RJ45-Anschluss, Stereo-Ein- und Ausgang
Frequenzgang: 20 Hz – 20 kHz
Abtastrate: 48 kHz, 24 Bit
Grundrauschen: -90 dB
Formfaktor: 1-Gang US (kompatibel mit Standard-Einbaudosen und Decora-Abdeckrahmen)
Leistungsaufnahme: 2 W
Klirrfaktor (THD): < 0,005 %
Betriebstemperatur: 0 ℃ bis +40 ℃
Betriebsfeuchtigkeit: 5 % – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Abmessungen (L × B × H): 123,5 mm × 79 mm × 35 mm
Gewicht (netto): 156 g
Garantie: 2 Jahre
Bluetooth-Schnittstelle: Bluetooth 5.0, Stereo Ein- und Ausgang
Bluetooth-Reichweite: Typische Reichweite: 15 – 23 m (50 – 75 Fuß)
Dante-Schnittstelle: RJ45-Anschluss, Stereo-Ein- und Ausgang
Frequenzgang: 20 Hz – 20 kHz
Abtastrate: 48 kHz, 24 Bit
Grundrauschen: -90 dB
Formfaktor: 1-Gang US (kompatibel mit Standard-Einbaudosen und Decora-Abdeckrahmen)
Leistungsaufnahme: 2 W
Klirrfaktor (THD): < 0,005 %
Betriebstemperatur: 0 ℃ bis +40 ℃
Betriebsfeuchtigkeit: 5 % – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Abmessungen (L × B × H): 123,5 mm × 79 mm × 35 mm
Gewicht (netto): 156 g
Garantie: 2 Jahre
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für MuxLab BT‑D-wh (Model 500554-wh)
1. Gegenstand der Leistung
Lieferung, Montage, Inbetriebnahme und betriebsbereite Übergabe eines Bluetooth‑Audio‑zu‑Dante‑Interfaces des Herstellers MuxLab, Modell BT‑D, Artikelnummer 500554 inklusive aller erforderlichen Komponenten, Software‑Lizenzen, Dokumentation und Einweisung.
2. Technische Mindestanforderungen
- Gerätetyp: Bluetooth Audio‑to‑Dante Interface, Modell 500554 („BT‑D“) der Firma MuxLab.
- Bluetooth-Version: Bluetooth 5.0, stabiler Verbindungsaufbau und ausreichende Reichweite.
- Kompatibilität: Quellen Kompatibel mit Smartphones (iOS & Android), Tablets etc. für Audiowiedergabe via Bluetooth.
- Netzwerkstandard / Dante: Dante Audio Übertragung über RJ45 Netzwerkanschluss; Unterstützung von AES67 / RTP Audio Transport.
- Stromversorgung: Stromversorgung über Power over Ethernet (PoE), mindestens IEEE 802.3af.
- Gehäuse / Bauform: Panel/Wandplatte geeignet für Single Gang US Wallbox mit Decora Abdeckplatte. Gehäusefarbe: z. B. Schwarz oder wahlweise Weiß. LED‑Statusanzeige vorhanden.
- Audioqualität: Frequenzgang mindestens 20 Hz bis 20 kHz; Abtastrate mindestens 48 kHz, 24 Bit. Geräuschboden (Noise Floor) ca. –90 dB; THD (Gesamtklirrfaktor) kleiner als 0,005 %.
- Leistungsaufnahme: Maximal etwa 2 W im Betrieb.
- Betriebsbedingungen: Umgebungstemperatur 0 °C bis +40 °C; relative Luftfeuchtigkeit bis 95 % (nicht kondensierend).
- Mechanische Daten: Abmessungen ca. 123 × 79 × 35 mm; Gewicht ca. 156 g.
- Zertifikate / Normen: CE, RoHS; ggf. Herstellerangaben zur elektrischen Sicherheit und Funkzertifizierung.
3. Zu erbringende Leistungen
- Lieferung des Geräts BT‑D (500554) mit vollständigem Zubehör, einschließlich Abdeckplatte, Montagebeschlägen und erforderlichen Netzwerkschnittstellen.
- Montage bzw. Einbau an der vorgesehenen Stelle (Wandplatte / Wanddose) entsprechend Projektplanung.
- Anschluss an das Dante‑Netzwerk und an das lokale Netzwerk inklusive PoE‑Versorgung.
- Inbetriebnahme: Einrichtung der Bluetooth‑Kopplung, Dante‑Übertragung, LED‑Statusanzeige; Test der Audioqualität (THD, Frequenzgang, Störabstand) gemäß Datenblatt.
- Überprüfung der Reichweite der Bluetooth‑Verbindung unter realen Bedingungen.
- Übergabe der Dokumentation: Bedienungsanleitung, technische Datenblätter, Montagerichtlinien, Garantiebedingungen.
- Schulung des zuständigen Personals in Bedienung und Wartung.
4. Schnittstellen‑ und Materialanforderungen
- Kompatibilität mit vorhandener Dante‑Infrastruktur und Netzwerkverteilung.
- Netzwerkkabel (Cat5e oder Cat6, PoE‑fähig), fachgerecht verlegt und terminiert.
- Abdeckplatten und Rahmen passend zum örtlichen Standard.
- LED Anzeigen müssen sichtbar montiert sein.
- Elektrische Sicherheit: alle Komponenten müssen den geltenden Normen und Vorschriften entsprechen.
5. Abnahme‑ und Prüfverfahren
- Vor der Abnahme erfolgt eine Funktionsdemonstration durch den Auftragnehmer bei Anwesenheit des Auftraggebers.
- Prüfprotokoll zu folgenden Punkten: Bluetooth‑Kopplung & Reichweite, Dante Audioübertragung, Frequenzgang & Verzerrungswerte, Geräuschpegel, PoE‑Versorgung, LED‑Statusanzeige.
- Mängel, die bei der Abnahme festgestellt werden, sind kostenfrei zu beseitigen.
6. Angebotsbestandteile
- Preis für Lieferung, Montage, Inbetriebnahme und Schulung.
- Lieferzeit und Montagetermin / Zeitplan.
- Nachweis der Einhaltung der technischen Mindestanforderungen (Herstellerdatenblatt, ggf. Konformitätsnachweise).
- Garantiebedingungen und gegebenenfalls Supportvereinbarungen.
- Angaben zu Referenzen vergleichbarer Projekte erwünscht.
7. Normen, Rechtsgrundlagen und Vergabeart
- Ausschreibung unter Beachtung der VOB/C (Lieferleistungen) und der DIN 18299 (Allgemeine Regelungen für Bau‑ und Ingenieurarbeiten, Lieferungen).
- Geforderte Komponenten und Leistungen müssen dem Stand der Technik entsprechen.
- Die Leistung ist mängelfrei zu übergeben und nach Übergabe zuverlässig funktionsfähig.
