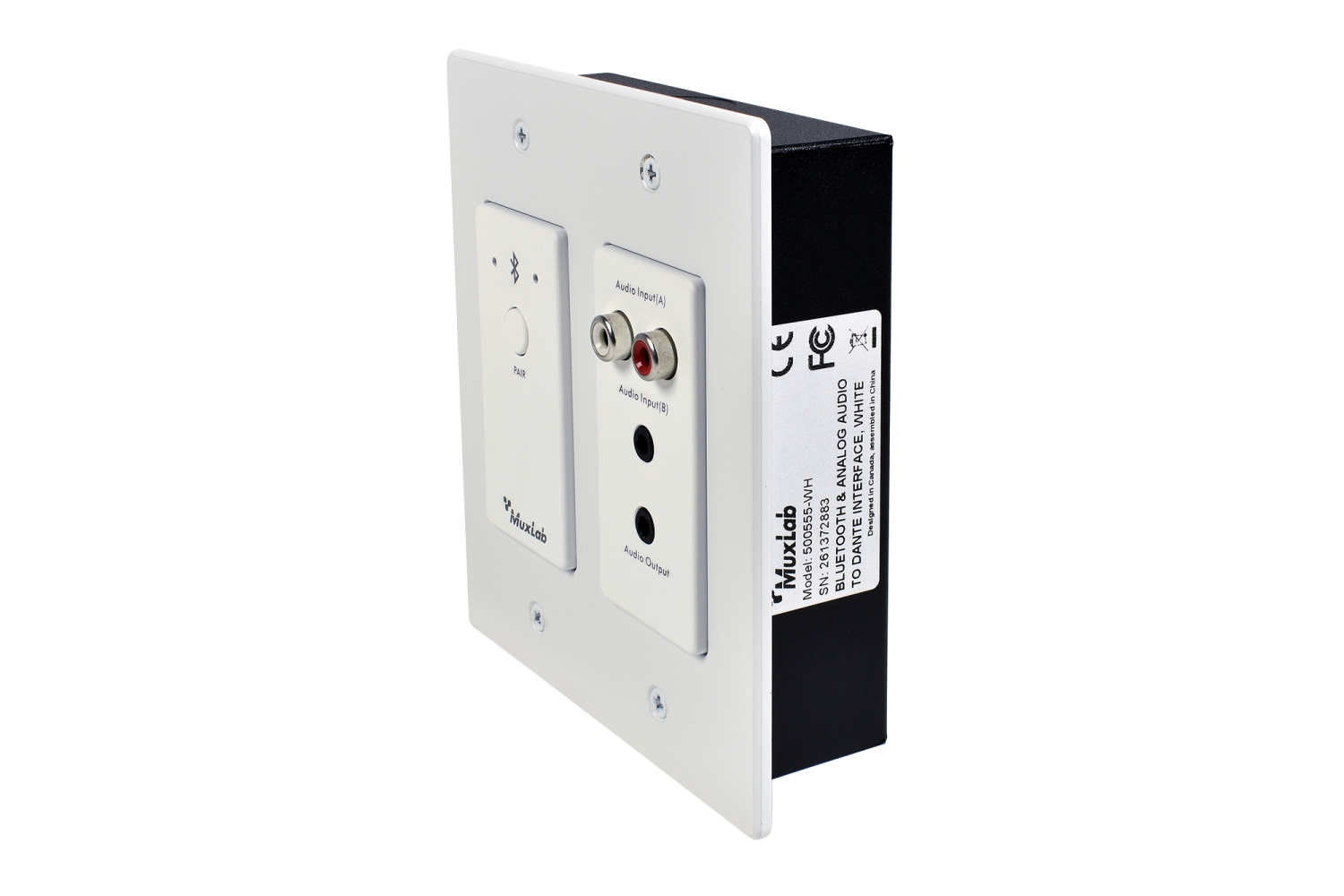

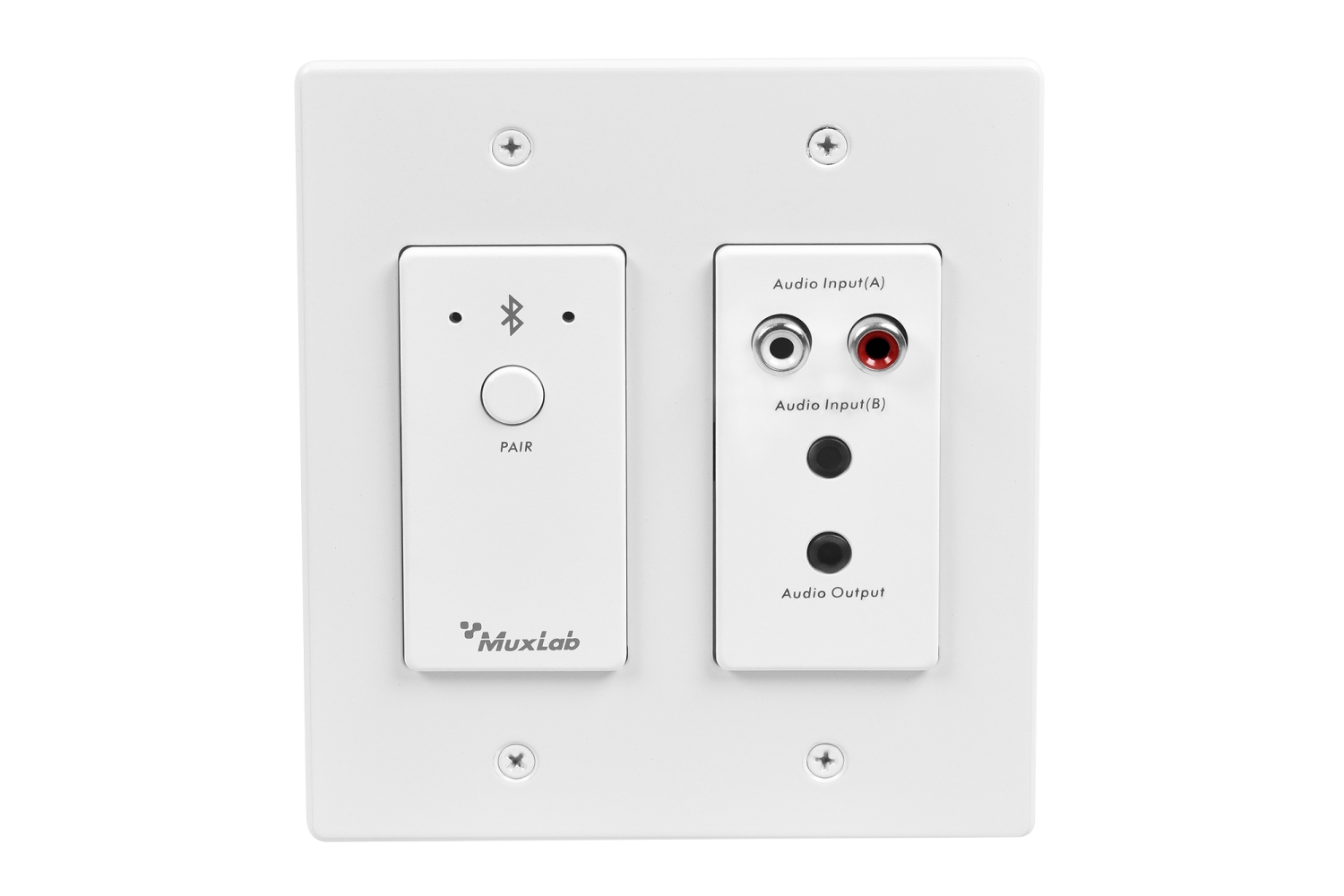

MuxLab BT-AA-D-wh (500555-WH)
_frei_shop_JPG.jpg "MuxLab BT-AA-D-wh (500555-WH)")
MuxLab BT-AA-D-wh (500555-WH) • Bluetooth- und Analog-Audio-zu-Dante-Schnittstelle, Weiß

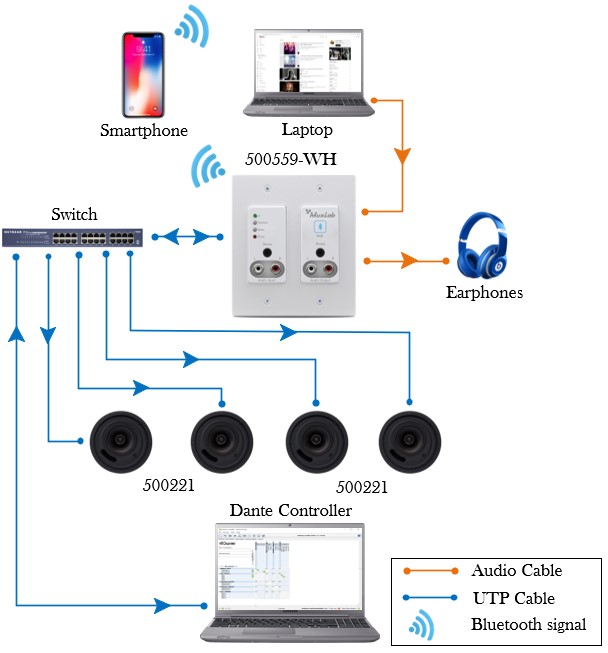

Die Bluetooth- & Analog-Audio-zu-Dante-Schnittstelle in Weiß (Modell 500555-WH) ist ein Zwei-Wege-Audiopanel für Bluetooth-, Analog-Audio- und Dante-Verbindungen. Sie ermöglicht die Verbindung zu Mobiltelefonen, iPads und anderen Geräten über Bluetooth oder zu analogen Audioquellen und wandelt das empfangene Audiosignal für die digitale Übertragung über ein Dante-Netzwerk um.
Stromversorgung, Steuerung und Audioübertragung erfolgen dabei über ein einziges Netzwerkkabel – ganz ohne Brummschleifen oder andere Audio-Störungen.
Das Gerät ist kompatibel mit Standard-US-Doppeldosen (Dual Gang) und Decora-Abdeckplatten.
Eigenschaften
- Einfache und intuitive Bluetooth-Kopplung
- Bluetooth 5.0 für größere Reichweite und stabilere Verbindungen
- Kompatibel mit den meisten Apple-Smartphones, iPads und Android-Tablets
- Stereo-Audioeingänge über RCA und 3,5 mm TRS
- Stereo-Audioausgang über 3,5 mm TRS
- Stromversorgung und Audioübertragung über ein einziges Netzwerkkabel integriert
- Kompatibel mit Standard-US-Doppeldosen (Dual Gang) und Decora-Abdeckplatten
- LED-Anzeige zur Darstellung des Verbindungsstatus
- Unterstützt PoE (IEEE 802.3af)
- Unterstützt AES67 RTP-Audioübertragung
- Frontplattenfarbe: Weiß
Technische Daten
Eingangsschnittstellen:
Ausgangsschnittstellen:
Dante-Schnittstelle: RJ45-Anschluss, Stereo-Ein- und -Ausgang
Frequenzgang: 20 Hz – 20 kHz
Signal-Rausch-Verhältnis (S/N): 100 dB
Grundrauschen: -90 dB
Leistungsaufnahme: 2 W
Klirrfaktor (THD): < 0,005 %
Bauform: Dual Gang US (kompatibel mit Standard-US-Doppeldosen und Decora-Abdeckplatten)
Betriebstemperatur: 0 ℃ bis +40 ℃
Betriebsfeuchtigkeit: 5 % – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Abmessungen (L × B × H): 123,5 × 109,1 × 30 mm
Gewicht: 310 g
Garantie: 2 Jahre
Eingangsschnittstellen:
Bluetooth 5.0, Stereo
RCA × 2
3,5 mm TRS × 1
RCA × 2
3,5 mm TRS × 1
Ausgangsschnittstellen:
Bluetooth 5.0, Stereo
3,5 mm TRS × 1
3,5 mm TRS × 1
Dante-Schnittstelle: RJ45-Anschluss, Stereo-Ein- und -Ausgang
Frequenzgang: 20 Hz – 20 kHz
Signal-Rausch-Verhältnis (S/N): 100 dB
Grundrauschen: -90 dB
Leistungsaufnahme: 2 W
Klirrfaktor (THD): < 0,005 %
Bauform: Dual Gang US (kompatibel mit Standard-US-Doppeldosen und Decora-Abdeckplatten)
Betriebstemperatur: 0 ℃ bis +40 ℃
Betriebsfeuchtigkeit: 5 % – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Abmessungen (L × B × H): 123,5 × 109,1 × 30 mm
Gewicht: 310 g
Garantie: 2 Jahre
VOB/C und DIN 18299 konformer Ausschreibungstext für MuxLab BT‑AA‑D (500555-WH)
1. Gegenstand der Leistung
Gegenstand ist die Lieferung und betriebsbereite Inbetriebnahme einer Bluetooth‑Audio‑zu‑Dante Schnittstelle, Modell MuxLab BT‑AA‑D (500555). Die Schnittstelle soll Bluetooth‑Audioquellen über ein Dante‑Netzwerk empfangen bzw. senden können und sämtliche erforderlichen Komponenten, Montage sowie Einweisung beinhalten.
2. Technische Mindestanforderungen
- Produktbezeichnung: MuxLab BT‑AA‑D-wh, Artikelnummer 500555-WH
- Funktion: Zwei‑Wege Bluetooth‑ & Dante‑Audio‑Panel: Bluetooth‑Empfang und Umwandlung des Signals zur Übertragung über ein Dante‑Netzwerk; ggf. Rückrichtung falls vorgesehen. (Bluetooth → Dante)
- Bluetooth Version & Leistung: Bluetooth 5.0 mit ausreichender Reichweite und stabiler Verbindung; kompatibel mit iOS und Android Geräten, Tablets und Smartphones.
- Netzwerk & Stromversorgung: Stromversorgung und Audioübertragung über ein einziges Netzwerkkabel (PoE, mindestens IEEE 802.3af) zur Vermeidung von Brummschleifen und anderen Störgeräuschen.
- Dante / Netzwerkanschluss: RJ‑45 Anschluss mit Dante Stereo Ein‑ & Ausgang; Unterstützung von AES67 RTP‑Audioübertragung.
- Audioqualität: Frequenzgang mindestens 20 Hz bis 20 kHz; Abtastrate mindestens 48 kHz / 24 Bit; Gesamtklirrfaktor (THD) kleiner als 0,005 %.
- Störabstand / Grundrauschen: Grundrauschen ≤ ‑90 dB (bezogen auf spezifizierte Ausgänge).
- Reichweite Bluetooth: Typische Bluetooth‑Reichweite im Freien bzw. Sichtverbindung: ca. 15–23 m (50–75 Fuß)
- Bauform & Einbau: Formfaktor passend für Standard‑Einzelunterputzdosen (Single‑Gang) gemäß US‑Norm und kompatibel mit Decora‑Abdeckplatten. Farbe: weiß.
- Anzeigen / Statusanzeige: LED Anzeige zur Darstellung des Verbindungsstatus (Bluetooth / Netz / Dante).
- Betriebsbedingungen: Umgebungstemperatur: 0 °C bis + 40 °C; relative Luftfeuchtigkeit 5 % – 95 %, nicht kondensierend.
- Mechanische Daten: Abmessungen ca. 123,5 mm × 79 mm × 35 mm; Gewicht netto etwa 156 g.
- Leistungsaufnahme: Maximal etwa 2 W im Betrieb.
- Zertifizierung / Garantie: Hersteller- bzw. Produktsicherheitszertifikate gemäß nationaler Vorschriften; mindestens 2 Jahre Garantie.
3. Lieferumfang und Leistungen des Auftragnehmers
- Lieferung eines betriebsbereiten MuxLab BT‑AA‑D (500555) inkl. Netzwerkversorgungskabel bzw. Anschlusszubehör, aller Montagehilfen und ggf. Abdeckrahmen.
- Montage und Einbau in vorhandene Infrastruktur (z. B. Unterputzdose Single‑Gang, Anschluss an PoE‑fähiges Netzwerk).
- Inbetriebnahme: Konfiguration der Bluetooth‑Funktion, Dante‑Netzwerkeinbindung, LED‑Statusanzeige, Prüfung der Audioqualität (THD, Frequenzgang etc.).
- Durchführung von Tests: Bluetooth Empfang und Übertragung, Dante Übertragungsqualität, Überprüfung der Reichweite, Grundrauschenmessung, Sicherstellung störfreier Stromversorgung.
- Dokumentation: technische Daten (Herstellerdatenblatt), Installationsanleitung, Bedienungsanleitung, Netzwerktopologie, Garantiebedingungen.
- Einweisung des Bedienpersonals: Bluetooth‑Kopplung, Dante‑Routing, Prüfen/Aktualisieren der Firmware falls relevant.
4. Schnittstellenbedingungen & Materialien
- Kompatibilität mit bestehender Dante‑Netzwerk‑Hardware und Netzwerk‑Infrastruktur muß geprüft und gegeben sein.
- Netzwerkkabel (Cat5e oder Cat6) entsprechend den Standards, korrekt terminiert und PoE‑fähig.
- Einbaurahmen/Abdeckplatte muss der vorhandenen Wand‑/Unterputz‑Installation entsprechen.
- LED‑Anzeige muss für den Benutzer sichtbar montiert sein.
5. Abnahme und Prüfverfahren
- Vor Abnahme sind alle Funktionen vor Ort zu demonstrieren: Bluetooth‑Kopplung, Dante‑Streaming, Audioqualität, Statusanzeige, Stromversorgung über PoE etc.
- Ein Prüfprotokoll ist vorzulegen, aus dem Frequenzgang, THD, Grundrauschen, Bluetooth Reichweite sowie korrekte Dante‑Übertragung ersichtlich sind.
- Mängel sind vom Auftragnehmer innerhalb einer festgelegten Frist zu shcließung zu beseitigen.
6. Angebotsbestandteile
- Preisangabe für Lieferung, Montage, Einrichtung und Einweisung.
- Zeitplan für Lieferung und Inbetriebnahme.
- Nachweis über Erfüllung der technischen Mindestanforderungen (Herstellerdatenblatt, ggf. Zertifikate).
- Angaben zur Garantie und Servicebedingungen.
- Referenzen vergleichbarer Installationen wünschenswert.
7. Normen, Vorschriften und Rechtsgrundlagen
- Ausschreibung findet statt unter Beachtung der VOB/C (Teil für Lieferungen) und DIN 18299 (Allgemeine Regelungen für Bau‑ und Ingenieurarbeiten, Lieferungen).
- Alle gelieferten Komponenten und Leistungen müssen dem technischen Stand der Technik entsprechen und nach Übergabe mängelfrei sein.
