MuxLab D4Ch-GW (500765)
MuxLab D4Ch-GW (500765) • Dante/4-Kanal Audio PoE Gateway
Das Dante/Quad Channel Audio PoE Gateway ermöglicht die Integration von nicht-Dante-kompatiblen analogen Audiogeräten mit Dante-kompatibler professioneller Audiotechnik. Das Gerät erlaubt die Übertragung von zwei 2-Kanal- oder vier 1-Kanal-Vollfrequenz-Audiosignalen (20 Hz bis 20 kHz) im symmetrischen Analogformat über ein Netzwerk an Dante-kompatible Audioanlagen. Ebenso können auf die gleiche Weise symmetrische analoge Audiosignale von Dante-Geräten empfangen werden.
Die Verbindung erfolgt über CAT5e/6-Netzwerkkabel mit einer Reichweite von bis zu 100 Metern über einen Ethernet-Switch.
Anschlüsse:
Stromversorgung:
Das Gerät unterstützt PoE (Power over Ethernet) nach dem PD-Standard (Powered Device) und kann direkt über einen PoE-fähigen Ethernet-Switch (PSE) mit Strom versorgt werden.
Das Dante/Quad Channel Audio PoE Gateway ermöglicht die Integration von nicht-Dante-kompatiblen analogen Audiogeräten mit Dante-kompatibler professioneller Audiotechnik. Das Gerät erlaubt die Übertragung von zwei 2-Kanal- oder vier 1-Kanal-Vollfrequenz-Audiosignalen (20 Hz bis 20 kHz) im symmetrischen Analogformat über ein Netzwerk an Dante-kompatible Audioanlagen. Ebenso können auf die gleiche Weise symmetrische analoge Audiosignale von Dante-Geräten empfangen werden.
Die Verbindung erfolgt über CAT5e/6-Netzwerkkabel mit einer Reichweite von bis zu 100 Metern über einen Ethernet-Switch.
Anschlüsse:
- Vier symmetrische 1-Kanal-Audioeingänge (Phoenix-Anschlüsse)
- Vier symmetrische 1-Kanal-Audioausgänge (Phoenix-Anschlüsse)
Stromversorgung:
Das Gerät unterstützt PoE (Power over Ethernet) nach dem PD-Standard (Powered Device) und kann direkt über einen PoE-fähigen Ethernet-Switch (PSE) mit Strom versorgt werden.
Eigenschaften
- Anbindung analoger Audiogeräte an Dante-kompatible Audiogeräte
- Unterstützt zwei 2-Kanal- oder vier 1-Kanal-symmetrische Vollfrequenz-Audiosignale (20 Hz bis 20 kHz)
- Signalübertragung über Cat5e/6-Kabel mit bis zu 100 m Reichweite
- Unterstützt vier 1-Kanal symmetrische Audioeingänge und vier 1-Kanal symmetrische Audioausgänge von/zu Dante-kompatiblen Geräten
- Symmetrische Audiobuchsen können auch mit unsymmetrischen Signalen genutzt werden, wenn pro Kanal nur 2 von 3 Pins verwendet werden
- IP-fähig für Fernsteuerung und -verwaltung
- Steuerbar über die Audinate Dante Controller Software
- Stromversorgung über PoE (Power over Ethernet)
Technische Daten
Umgebung & Einsatzbereich
Pin-Zuordnung:
Umgebung & Einsatzbereich
- Audio-Umgebung: Vier 1-Kanal symmetrische Analogsignale und Dante-Audio
- Kompatible Geräte: Analoge Audiogeräte und professionelle Dante-Audiogeräte
- Eingang: Zwei (2) 6-polige Phoenix-Anschlüsse für vier 1-Kanal symmetrische Audioeingänge
- Ausgang: Zwei (2) 6-polige Phoenix-Anschlüsse für vier 1-Kanal symmetrische Audioausgänge
- Netzwerk: Ein (1) RJ45 (geschirmt oder ungeschirmt) für Cat5e/6 Ethernet-Verbindung
- Stromversorgung: Ein (1) 2.1mm DC-Anschluss (für optionale externe Stromversorgung)
- Protokoll / Standard: Dante
- Bandbreite: Analog: 20 Hz – 20 kHz
- Maximale Entfernung: Bis zu 100 m über CAT5e/6 vom Ethernet-Switch
- Hinweis: In elektrischen Störumgebungen sollte STP-Kabel verwendet werden. Cross-Verbindungen und minderwertige Kabeltypen können die Reichweite reduzieren.
Pin-Zuordnung:
- Pin 1 (R), Pin 2 (T)
- Pin 3 (R), Pin 6 (T)
- Pin 4 (R), Pin 5 (T)
- Pin 7 (R), Pin 8 (T)
- Ein (1) Cat5e/6 (oder besser) Twisted-Pair-Netzwerkkabel
- Acht (8) symmetrische Audiokabel mit 3-poligen Phoenix-Steckern (für Ein- und Ausgänge)
- PoE-Unterstützung: IEEE 802.3af (PD – Powered Device)
- Stromverbrauch: 4,5 W
- Externe Stromversorgung: Nicht im Lieferumfang, optional erhältlich
- Empfohlene Versorgung über: PoE-fähiger (PSE) Ethernet-Switch
- Betriebstemperatur: 0 °C bis 40 °C
- Lagertemperatur: -20 °C bis 85 °C
- Luftfeuchtigkeit: Bis zu 95 % (nicht kondensierend)
- Abmessungen: 111 mm x 120 mm x 25 mm
- Gewicht: 0,7 kg
- Regulatorische Konformität: FCC, CE, RoHS
- Entflammbarkeit: UL94V-0
VOB/C- und DIN 18299-konformer Ausschreibungstext für MuxLab Dante/Quad Channel Audio PoE Gateway (Modell 500765):
AV-Technik / Audio-Gateways – Dante/Quad Channel Audio PoE Gateway – MuxLab 500765
1. Leistungsbeschreibung

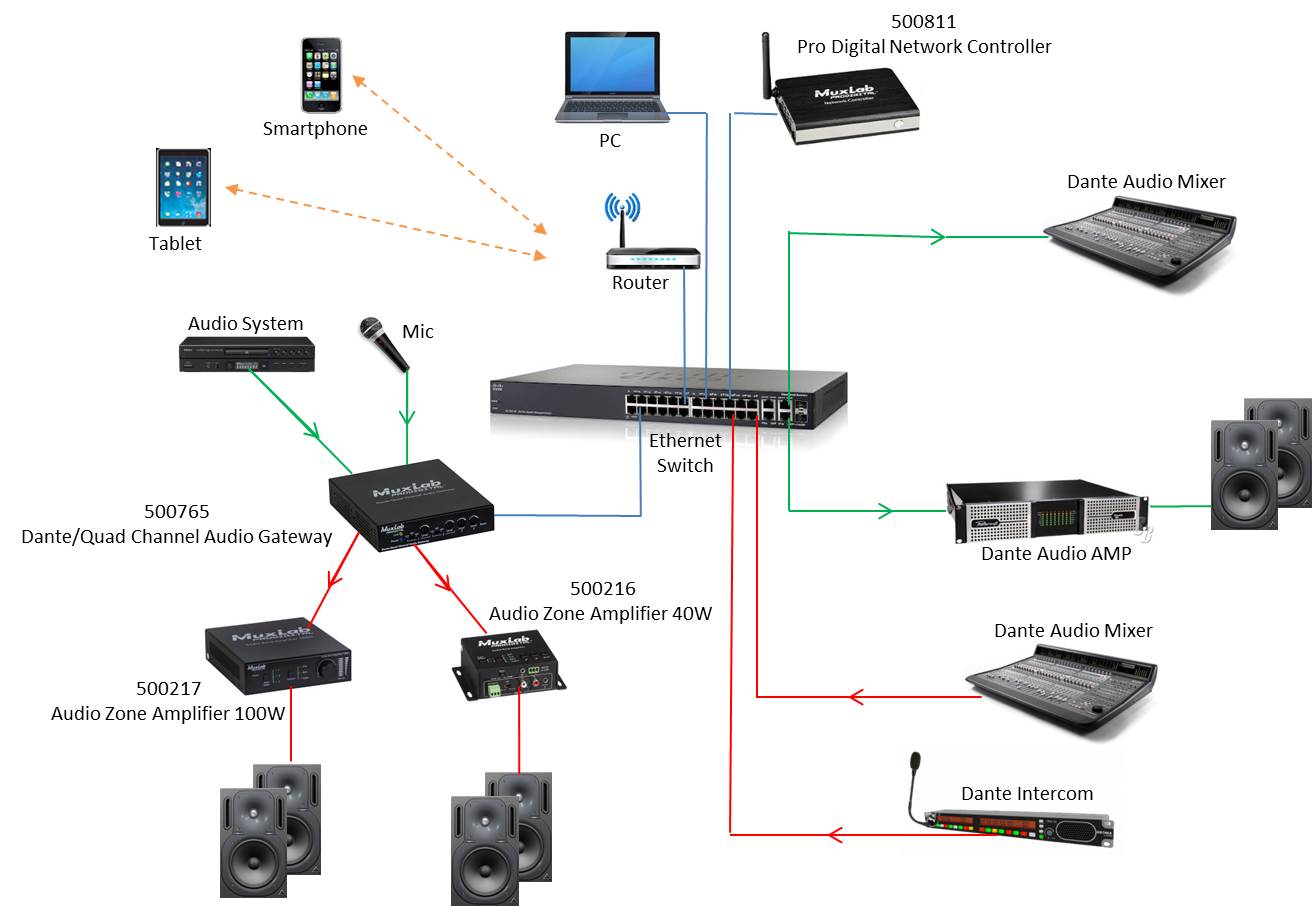

Lieferung und Inbetriebnahme eines MuxLab Dante/Quad Channel Audio PoE Gateways (Modell 500765). Das Gerät ermöglicht die bidirektionale Integration nicht-Dante-kompatibler analoger Audiogeräte in Dante-basierte Netzwerke – ideal für moderne AV-Verteilungssysteme in Konferenzräumen, Studios oder Retail-Anwendungen.
2. Funktionale Anforderungen
- Audiovernetzungsfunktion: Ermöglicht die Übertragung von zwei 2-Kanal- oder vier 1-Kanal vollfrequenten (20 Hz–20 kHz), symmetrischen Analogsignalen über ein Dante-Netzwerk und umgekehrt.
- Anschlüsse:
- 4 × 6‑polige Phoenix-Anschlüsse für symmetrische analoge Audioeingänge
- 4 × 6‑polige Phoenix-Anschlüsse für symmetrische analoge Audioausgänge
- 1 × RJ45 Ethernetanschluss (Cat5e/6, bis 100 m Übertragungslänge)
- PoE-Stromversorgung (IEEE 802.3af, Powered Device)
- Übertragung: Bis zu 100 m Reichweite über Cat5e/CAT6.
- Steuerung & Management: IP-fähig für Fernsteuerung, integrierbar in Dante‑Controller‑Umgebungen.
3. Technische Daten
- Bandbreite (Analog): 20 Hz – 20 kHz
- PoE-Stromaufnahme: ca. 4,5 W
- Abmessungen (B×T×H): ca. 120 × 111 × 25 mm
- Gewicht: ca. 0,7 kg
- Betriebstemperatur: 0 °C bis 40 °C; Lagerung: –20 °C bis 85 °C
- Luftfeuchtigkeit: Bis 95 % rF (nicht kondensierend)
- Zertifizierungen: FCC, CE, RoHS; Gehäuseentflammbarkeit: UL94 V-0
- Garantie: 2 Jahre Herstellergarantie
