Josawa MUH44E
Josawa MUH44E
Bei der MUH44E handelt es sich um eine professionelle 4K-HDBaseT Matrix mit 4 HDBaseT-Empfängern im Lieferumfang. Mit diesem Kit können Sie 4K-Signale bis zu einer Entfernung von 100 m über CAT5e/6-Leitungen übertragen. Die Empfänger werden dabei über das CAT-Kabel mit Strom versorgt (PoC).
Die Umschaltung erfolgt direkt über die Tasten auf der Vorderseite, der mitgelieferten Fernbedienung, via RS232-Schnittstelle, per GUI im Browser oder per Software (z.B. CommWatch). Der aktuelle Status wird über die LED‘s auf der Gerätevorderseite bequem angezeigt.
Produkt Eigenschaften:
-
4 x 4 HDMI/HDBaseT Matrix
-

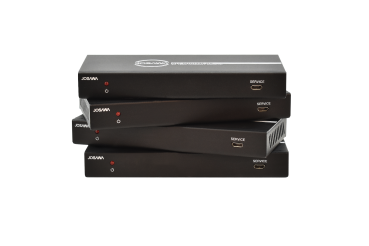

HDBaseT Empfänger im Lieferumfang (4 Stück)
- Kompatibel mit HDMI 2.0b, HDCP 2.2 und HDCP 1.x Videoauflösung bis zu 4K2K@60Hz (YUV 4:4:4) an allen HDMI- und HDBaseT-Anschlüssen
- 4 HDMI-Eingänge, 4 gespiegelte HDMI- und HDBaseT-Ausgänge
- HDMI-Anschlüsse übertragen 18 Gbit/s verlustfreie unkomprimierte Videobandbreite
- Unterstützt verlustfreie komprimierte HDBaseT-Signalübertragung mit 18 Gbit/s
- Unterstützt 4K->1080P Down Scaler für jeden Ausgangsport
- HDR, HDR10, HDR10+, HLG werden unterstützt
- Der HDBaseT-Ausgang kann die Videoübertragungsdistanz auf bis zu 150 m für 1.080p oder 100 m für 4K2K über ein einziges Cat 6/7-Kabel erweitern
- HDMI-Audio-Pass-Through bis zu 7.1CH HD-Audio (LPCM und DTS-HD Master Audio)
- Unterstützt IR-Matrix
- Audio de-embedded wird über analoge und koaxiale Ports unterstützt
- Erweitertes EDID-Management und CEC-Steuerung werden unterstützt
- 24 V PoC an allen HDBaseT-Ports
- 1U-Rack-Design mit OLED-Display auf der Vorderseite
- Steuerung über Tasten auf der Vorderseite, IR-Fernbedienung, RS-232, LAN und Web-GUI
- 7 Jahre Garantie
Was ist ein MUH44E?
Es ist ein Matrix-Umschalter mit vier HDMI-Eingängen, vier HDMI mit gespiegeltem HDBaseT-Ausgang.
Welche HDBaseT-Empfänger muss ich mit dem Gerät kaufen?
Keine. Die Einheit enthält bereits vier Empfänger.
Was ist die maximale Entfernung, die ein 4K-Signal vom ALF-MUH44E zum Empfänger übertragen kann?
Maximal 100 m auf einem CAT6- oder höherwertigem Kabel.
Wie weit kann man ein 1.080p Signal übertragen?
Maximal 150 m über CAT6 oder über einem höherwertigen CAT-Kabel.
Kann das Audio de-embedded werden?
Ja, es gibt einen COAX- und einen symmetrischen analogen Phoenix-Anschluss.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
Es ist ein Matrix-Umschalter mit vier HDMI-Eingängen, vier HDMI mit gespiegeltem HDBaseT-Ausgang.
Welche HDBaseT-Empfänger muss ich mit dem Gerät kaufen?
Keine. Die Einheit enthält bereits vier Empfänger.
Was ist die maximale Entfernung, die ein 4K-Signal vom ALF-MUH44E zum Empfänger übertragen kann?
Maximal 100 m auf einem CAT6- oder höherwertigem Kabel.
Wie weit kann man ein 1.080p Signal übertragen?
Maximal 150 m über CAT6 oder über einem höherwertigen CAT-Kabel.
Kann das Audio de-embedded werden?
Ja, es gibt einen COAX- und einen symmetrischen analogen Phoenix-Anschluss.
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
- Übertragung von unkomprimiertem Ultra-HD Digital-Video und –Audio; Full-HD Video (2K/4K/3D), unkomprimiert (zu allen HDMI-Formaten kompatibel und unterstützt alle wichtigen Funktionen, darunter EPG, CEC, EDID und HDCP)
- 100 Mbit/s Ethernet (10/100 Ethernet, seit HDBaseT 3.0 Gigabit-Ethernet)
- USB 2.0 (Tastatur, Maus, Touchscreen-Funktion)
- Bis zu 100 W Stromversorgung (PoE)
- Übertragung von Steuersignalen (IR, CEC, RS232 bidirektional)
- 1x 18Gbps 4x4 HDBaseT-Matrix
- 4x HDBaseT Empfänger
- 1x Matrix IR-Fernbedienung
- 1x Netzkabel
- 1x RS232 Kabel (1,5 m, male auf female)
- 4x 3-Pin Phoenix-Steckverbinder plus 4x 5-Pin Phoenix Steckverbinder
- 5x IR-Emitter-Kabel (1,5 m)
- 5x IR-Empfänger-Kabel (1,5 m)
- 10x Montage-Ohren (für Matrix und für die Receiver)
- 1x Bedienungsanleitung
3rd Party Control Crestron Treiber
Technische Daten:
Typ: 4x4 HDMI-Matrix mit HDBaseT Ausgängen
Anschlüsse (Matrix): 4x HDMI in, 3x IR in, 1x IREye, 4x IR out, 4x HDBaseT out, 4x HDMI out, 4x SPDIF out, 4x L&R (symetrisch), TCP/IP (RJ45) und RS232 Terminal block, Stromversorgung

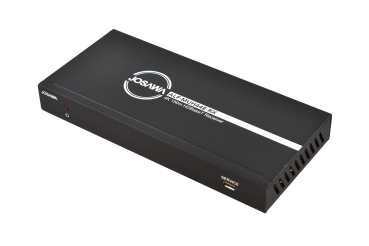

Anschlüsse (Receiver): HDBaseT in, HDMI out, IR in und out, Stromversorgung
Reichweite: 4K@60Hz = bis 100 m
Unterstützte Standards: Unterstützt HDMI2.0 & HDCP2.2 und abwärtskompatibel
Leistungsaufnahme: max. 60 Watt
Abmessungen: 440 x 200 x 44,5 mm (Matrix-Switcher), 140 x 65 x 18 mm (Receiver)
Farbe: schwarz
Lieferumfang: MUH44E (1x Matrix-Switcher, 4x HDBaseT-Empfänger), 2x Befestigungswinkel (Switcher), 6x Befestigungswinkel (Receiver), Kunststoff-Füße für Switcher und Receiver, IR-Fernbedienung, je 4x IR-Sender und Empfänger, 1x RS232-Kabel (Phoenix auf D-Sub), Netzteil, Bedienungsanleitung
Gewicht: 3,1 kg (Matrix-Switcher), 0,16 kg (Empfänger)
Besonderheit: Einrichtung über GUI, Software-Update über eingebaute USB-Buchse, EDID-Management
Garantie: 7 Jahre
Typ: 4x4 HDMI-Matrix mit HDBaseT Ausgängen
Anschlüsse (Matrix): 4x HDMI in, 3x IR in, 1x IREye, 4x IR out, 4x HDBaseT out, 4x HDMI out, 4x SPDIF out, 4x L&R (symetrisch), TCP/IP (RJ45) und RS232 Terminal block, Stromversorgung
Anschlüsse (Receiver): HDBaseT in, HDMI out, IR in und out, Stromversorgung
Reichweite: 4K@60Hz = bis 100 m
Unterstützte Standards: Unterstützt HDMI2.0 & HDCP2.2 und abwärtskompatibel
Leistungsaufnahme: max. 60 Watt
Abmessungen: 440 x 200 x 44,5 mm (Matrix-Switcher), 140 x 65 x 18 mm (Receiver)
Farbe: schwarz
Lieferumfang: MUH44E (1x Matrix-Switcher, 4x HDBaseT-Empfänger), 2x Befestigungswinkel (Switcher), 6x Befestigungswinkel (Receiver), Kunststoff-Füße für Switcher und Receiver, IR-Fernbedienung, je 4x IR-Sender und Empfänger, 1x RS232-Kabel (Phoenix auf D-Sub), Netzteil, Bedienungsanleitung
Gewicht: 3,1 kg (Matrix-Switcher), 0,16 kg (Empfänger)
Besonderheit: Einrichtung über GUI, Software-Update über eingebaute USB-Buchse, EDID-Management
Garantie: 7 Jahre
Josawa MUH44E
Artikel: 23.20.11
4K HDBaseT Matrix
Eine professionelle 4K-HDBaseT Matrix mit 4 HDBaseT-Empfängern im Lieferumfang. Mit diesem Kit können 4K-Signale bis zu einer Entfernung von 100 m über CAT5e/6-Leitungen übertragen werden. Die Empfänger werden dabei über das CAT-Kabel mit Strom versorgt (PoC). Die Umschaltung erfolgt direkt über die Tasten auf der Vorderseite, der mitgelieferten Fernbedienung, via RS232-Schnittstelle, per GUI im Browser oder per Software (z.B. CommWatch). Der aktuelle Status wird über die LED‘s auf der Gerätevorderseite bequem angezeigt.
Hersteller: Josawa
Modell: MUH44E
Eigenschaften in der Übersicht:
- 4 x 4 HDMI/HDBaseT Matrix
- HDBaseT Empfänger im Lieferumfang (4 Stück)
- Kompatibel mit HDMI 2.0b, HDCP 2.2 und HDCP 1.x Videoauflösung bis zu 4K2K@60Hz (YUV 4:4:4) an allen HDMI- und HDBaseT-Anschlüssen
- 4 HDMI-Eingänge, 4 gespiegelte HDMI- und HDBaseT-Ausgänge
- HDMI-Anschlüsse übertragen 18 Gbit/s verlustfreie unkomprimierte Videobandbreite
- Unterstützt verlustfreie komprimierte HDBaseT-Signalübertragung mit 18 Gbit/s
- Unterstützt 4K->1080P Down Scaler für jeden Ausgangsport
- HDR, HDR10, HDR10+, HLG werden unterstützt
- Der HDBaseT-Ausgang kann die Videoübertragungsdistanz auf bis zu 150 m für 1.080p oder 100 m für 4K2K über ein einziges Cat 6/7-Kabel erweitern
- HDMI-Audio-Pass-Through bis zu 7.1CH HD-Audio (LPCM und DTS-HD Master Audio)
- Unterstützt IR-Matrix
- Audio de-embedded wird über analoge und koaxiale Ports unterstützt
- Erweitertes EDID-Management und CEC-Steuerung werden unterstützt
- 24 V PoC an allen HDBaseT-Ports
- 1U-Rack-Design mit OLED-Display auf der Vorderseite
- Steuerung über Tasten auf der Vorderseite, IR-Fernbedienung, RS-232, LAN und Web-GUI
Technische Daten:
Typ: 4x4 HDMI-Matrix mit HDBaseT Ausgängen
Anschlüsse (Matrix): 4x HDMI in, 3x IR in, 1x IREye, 4x IR out, 4x HDBaseT out, 4x HDMI out, 4x SPDIF out, 4x L&R (symetrisch), TCP/IP (RJ45) und RS232 Terminal block, Stromversorgung
Anschlüsse (Receiver): HDBaseT in, HDMI out, IR in und out, Stromversorgung
Reichweite: 4K@60Hz = bis 100 m
Unterstützte Standards: Unterstützt HDMI2.0 & HDCP2.2 und abwärtskompatibel
Leistungsaufnahme: max. 60 Watt
Abmessungen: 440 x 200 x 44,5 mm (Matrix-Switcher), 140 x 65 x 18 mm (Receiver)
Farbe: schwarz
Lieferumfang: 1x Matrix-Switcher, 4x HDBaseT-Empfänger, 2x Befestigungswinkel (Switcher), 6x Befestigungswinkel (Receiver), Kunststoff-Füße für Switcher und Receiver, IR-Fernbedienung, je 4x IR-Sender und Empfänger, 1x RS232-Kabel (Phoenix auf D-Sub), Netzteil, Bedienungsanleitung
Gewicht: 3,1 kg (Matrix-Switcher), 0,16 kg (Empfänger)
Besonderheit: Einrichtung über GUI, Software-Update über eingebaute USB-Buchse, EDID-Management
