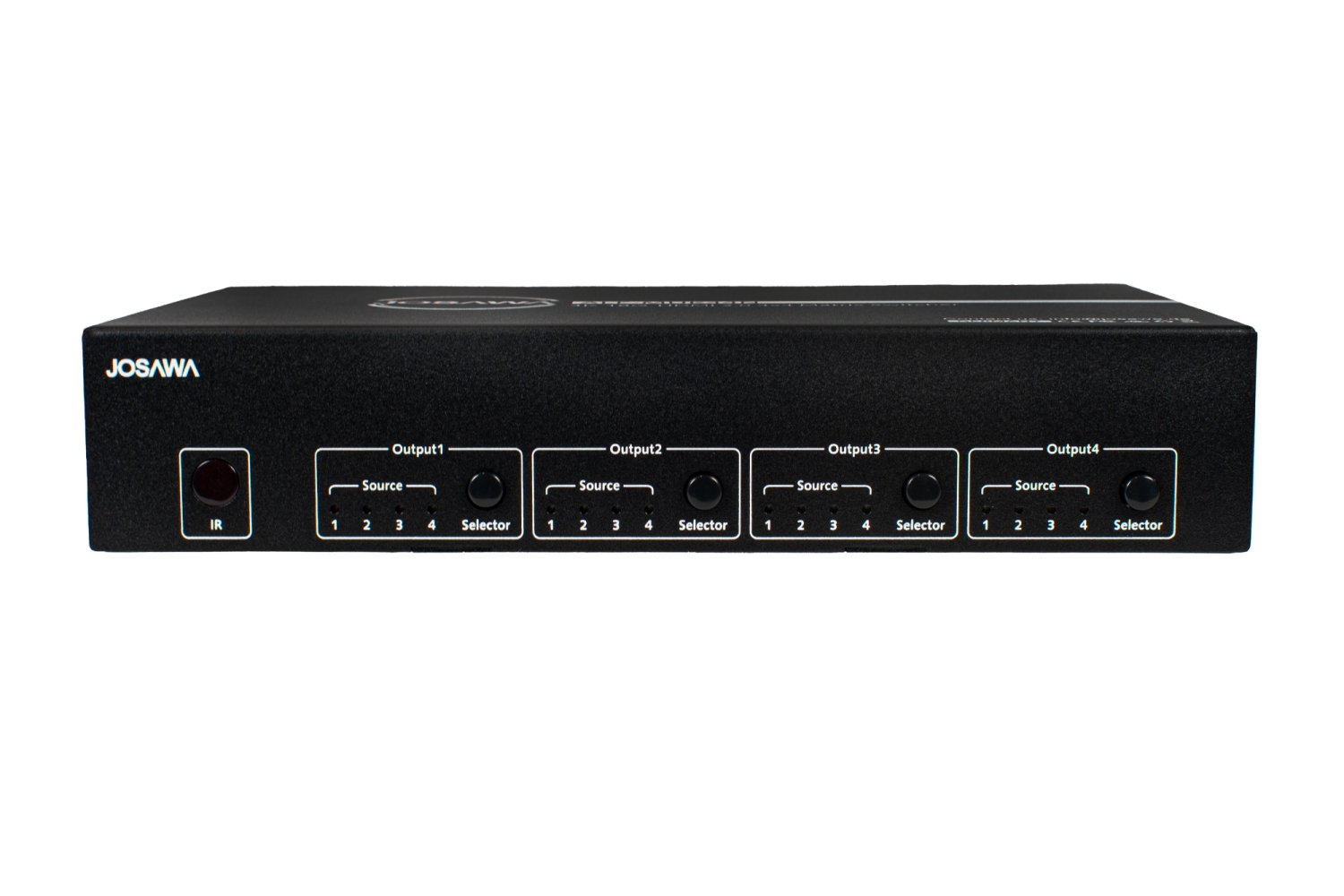

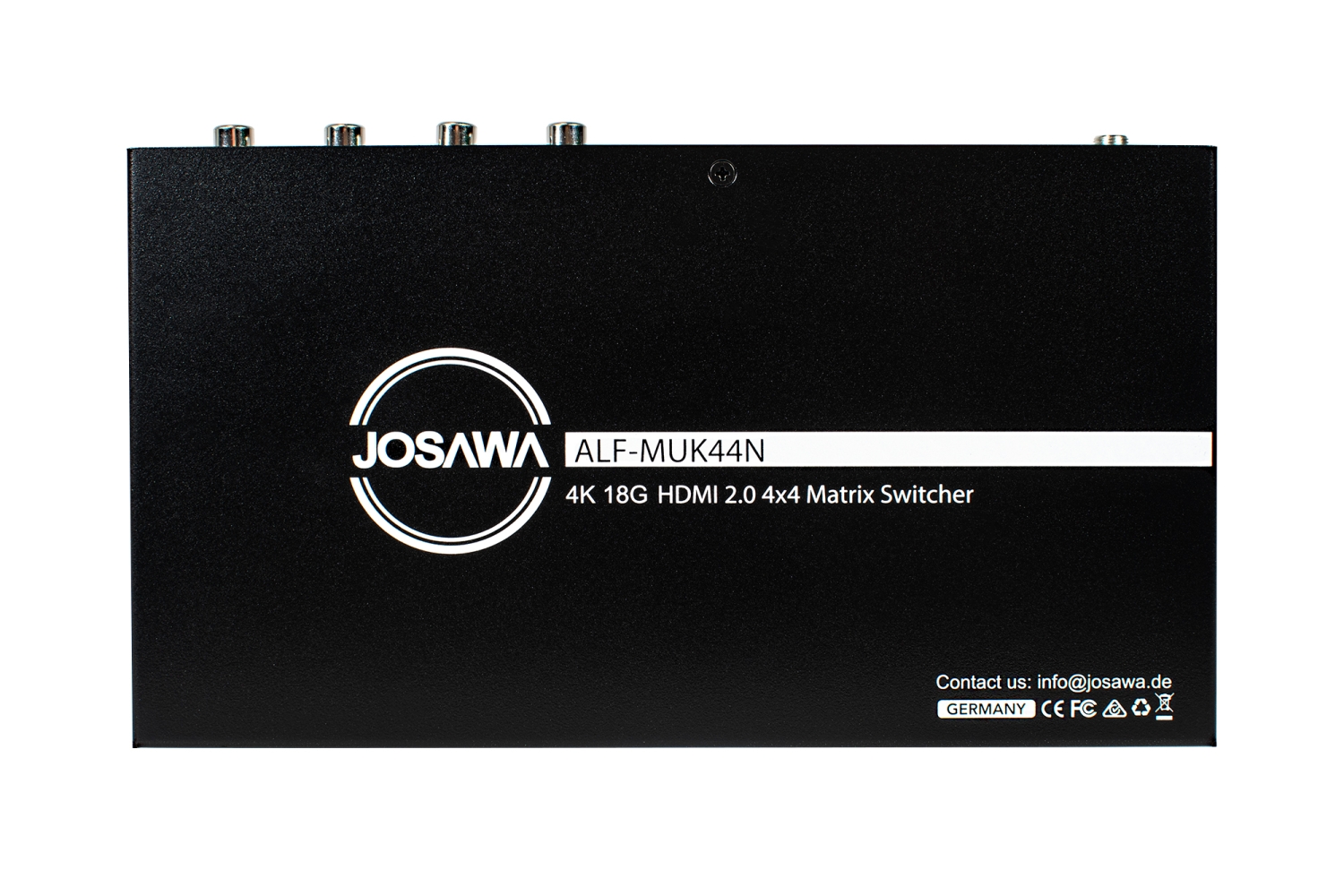

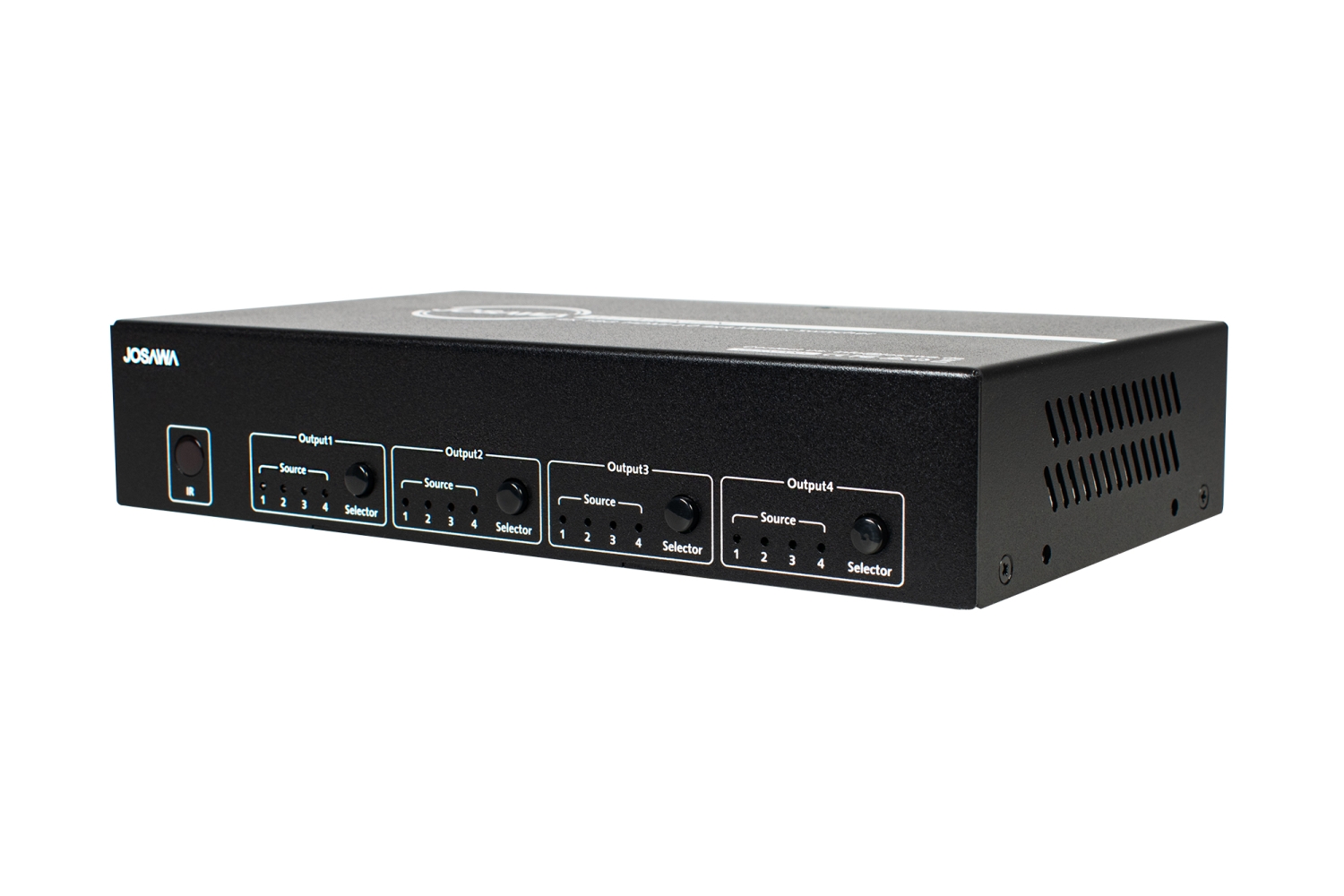

Die MUK44N ist eine kompakte 4 x 4 HDMI-Kreuzschiene, die speziell für budgetorientierte Projekte entwickelt wurde. Sie bietet nicht nur die grundlegenden Funktionen wie Cross-Point-Umschaltung und -Steuerung (IR, RS-232 und IP), sondern auch erweiterte Funktionen wie das automatische Herunterskalieren für jeden HDMI-Ausgang, wenn das Gerät beispielsweise an ein 1.080p-Display angeschlossen ist.
Zusätzlich gibt es einen SPDIF-Audio-Breakout für jeden HDMI-Ausgang, um separate Audio-Feeds für ein Mehrzonen-Audiosystem bereitzustellen.
Produkt Eigenschaften:
-
4 x 4 HDMI Matrix
-
Audio De-embedding (SPDIF)
-
integriertes EDID Management
-
Downscaling Mode
-
steuerbar via Web-GUI, RS232 oder TCP/IP
-
7 Jahre Garantie!
4 Zonen AV-System
Hotel-Lobby mit drei AV-Zonen
Moderne AV-Technik für eine Bar
Hotel-Lobby mit drei AV-Zonen
Moderne AV-Technik für eine Bar
Was ist ein MUK44N?
Es handelt sich um eine kostenbewusste Kreuzschiene mit vier HDMI-Eingängen und vier HDMI-Ausgängen.
Kann ich den Ton weiterleiten?
Ja, jeder HDMI-Ausgang verfügt über einen SPDIF-Audio-Breakout.
Wie wird das Gerät gesteuert?
Über die Tasten auf der Vorderseite, die IR-Fernbedienung, RS232 und IP-Steuerung.
Unterstützt das Gerät 4K-Downscaling?
Ja, es kann 4K@60Hz auf 1080P@60Hz herunterskalieren. Funktioniert automatisch bei Anschluss an ein 1080P-Display.
Hat dieses Gerät CEC eingebaut?
Ja, CEC muss über die Web-GUI aktiviert werden.
Es handelt sich um eine kostenbewusste Kreuzschiene mit vier HDMI-Eingängen und vier HDMI-Ausgängen.
Kann ich den Ton weiterleiten?
Ja, jeder HDMI-Ausgang verfügt über einen SPDIF-Audio-Breakout.
Wie wird das Gerät gesteuert?
Über die Tasten auf der Vorderseite, die IR-Fernbedienung, RS232 und IP-Steuerung.
Unterstützt das Gerät 4K-Downscaling?
Ja, es kann 4K@60Hz auf 1080P@60Hz herunterskalieren. Funktioniert automatisch bei Anschluss an ein 1080P-Display.
Hat dieses Gerät CEC eingebaut?
Ja, CEC muss über die Web-GUI aktiviert werden.
- 1x MUK44N Matrix
- 1x Netzadapter (DC 12V, 2A)
- 1x Netzkabel
- 1x IR-Sender
- 1 x IR-Empfänger
- 1x Phoenix Male Stecker (3.5 mm, 3-Pin)
- 2 x Montage-Halter (mit Schrauben)
- 1x Bedienungsanleitung
Crestron Treiber
Software-Installationsanweisungen
Schritt 1: Entpacken Sie den Ordner und öffnen Sie den Ordner namens SmartSetGUI.
Schritt 2: Starten Sie die SmartSetGUI.exe-Datei
Schritt 3: Klicken Sie auf Sprache und wählen Sie Englisch aus
Schritt 4: Schließen Sie die Software und starten Sie sie neu, damit die Änderung wirksam wird.
Schritt 5: Klicken Sie auf Suchen und das Gerät wird erkannt.
Technische Daten:
Typ: 4x4 HDMI-Matrix

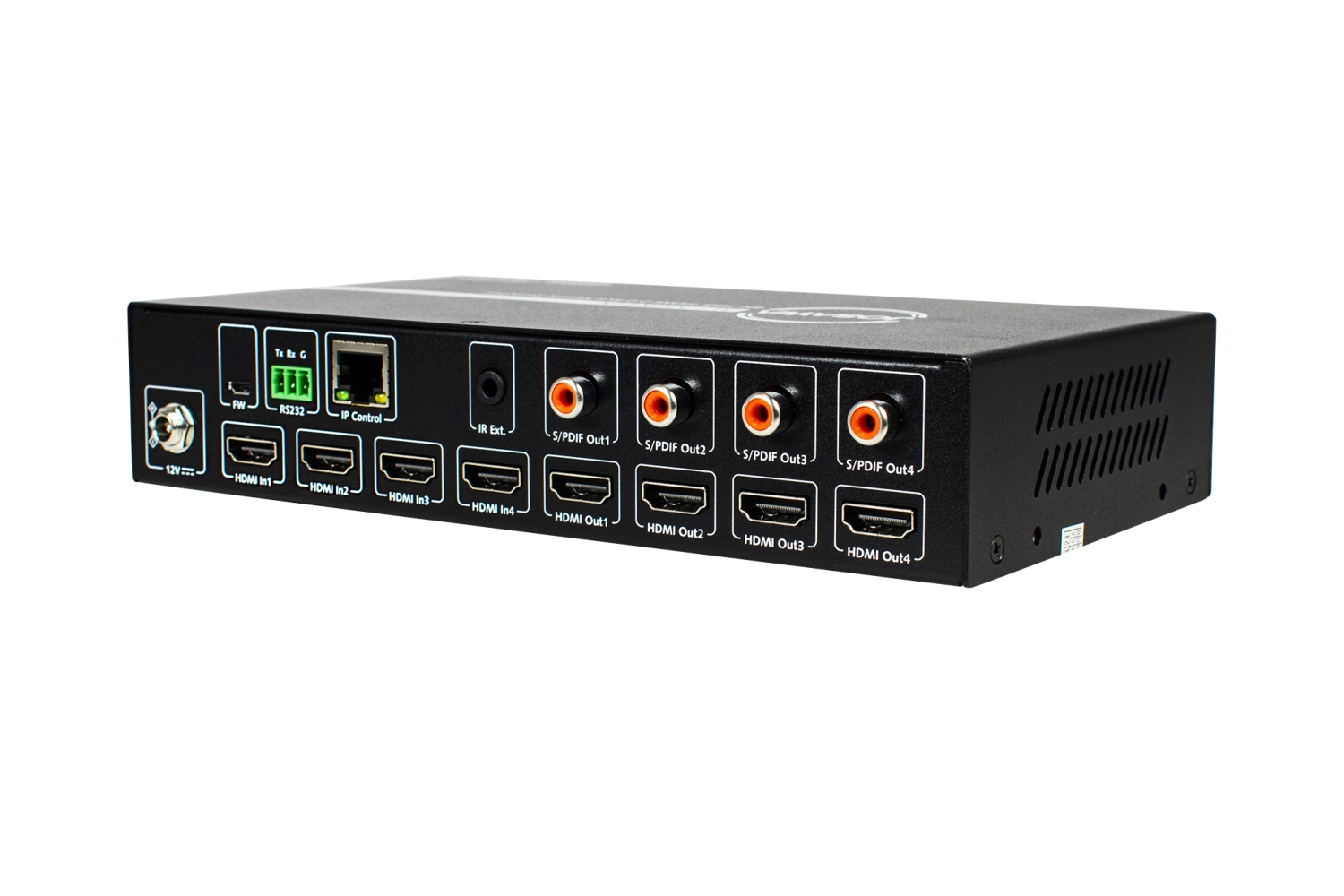

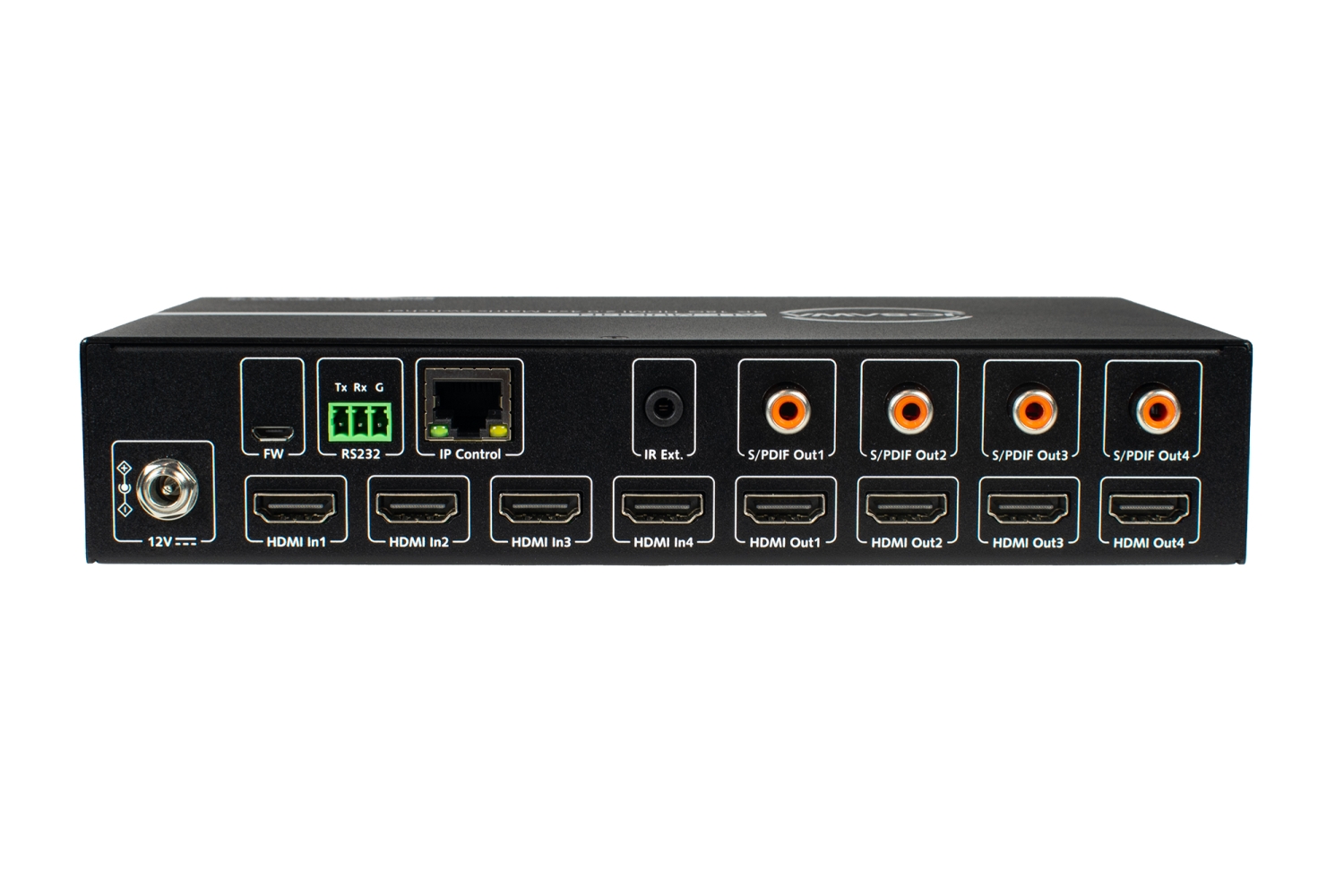

Anschlüsse (Matrix): 4x HDMI in, 4x HDMI out, 4x SPDIF out, TCP/IP (RJ45) und RS232 Terminal block, Stromversorgung
Unterstützte Auflösung: bis 4K (4:4:4)
HDMI Standard: Unterstützt HDMI2.0b & HDCP2.2 und abwärtskompatibel
Leistungsaufnahme: max. 11 Watt
Abmessungen: 215 x 121 x 42 mm
Farbe: schwarz
Lieferumfang: 1x Matrix-Switcher, 2x Befestigungswinkel, IR-Fernbedienung, 1x IREmpfänger, 1x 3 pol Phoenix Klemme, Netzteil, Bedienungsanleitung
Gewicht: 0,55 kg
Besonderheit: Einrichtung über GUI, EDID-Management, Downscaling
Anmerkung: Dolby-Vision wird im Downscaling Mode nicht unterstützt
Garantie: 7 Jahre
Typ: 4x4 HDMI-Matrix
Anschlüsse (Matrix): 4x HDMI in, 4x HDMI out, 4x SPDIF out, TCP/IP (RJ45) und RS232 Terminal block, Stromversorgung
Unterstützte Auflösung: bis 4K (4:4:4)
HDMI Standard: Unterstützt HDMI2.0b & HDCP2.2 und abwärtskompatibel
Leistungsaufnahme: max. 11 Watt
Abmessungen: 215 x 121 x 42 mm
Farbe: schwarz
Lieferumfang: 1x Matrix-Switcher, 2x Befestigungswinkel, IR-Fernbedienung, 1x IREmpfänger, 1x 3 pol Phoenix Klemme, Netzteil, Bedienungsanleitung
Gewicht: 0,55 kg
Besonderheit: Einrichtung über GUI, EDID-Management, Downscaling
Anmerkung: Dolby-Vision wird im Downscaling Mode nicht unterstützt
Garantie: 7 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für Josawa ALF-MUK44N 4×4 HDMI-Matrix-Switcher:
1. Leistung: HDMI-Matrix-Switcher „Josawa MUK44N“Hersteller / Modell: Josawa, Typ MUK44N
Kurzbeschreibung: Kompakter 4×4 HDMI-Matrix-Switcher mit integrierter Downscaling-Funktion und SPDIF-Audio-Breakout zur individuellen Signalverteilung in Multi‑Zone‑Installationen. 7 Jahre Garantie.
2. Lieferumfang
Matrix-Switcher
IR-Fernbedienung & IR-Empfänger
RS‑232‑Phoenix-Stecker
Netzteil (12 V DC/2 A)
Wand-/Tisch‑Montagebügel
Bedienungsanleitung
Micro‑USB‑Kabel für Firmware‑Updates
3. Technische Merkmale
- Videoeingänge/-ausgänge: 4× HDMI In, 4× HDMI Out (HDMI 2.0, 4K@60 Hz 4:4:4, HDR10/HLG/Dolby Vision)
- Downscaling: Automatisch oder API-gesteuert von 4K auf 1080p pro Ausgang
- Audio: 4× SPDIF-Ausgänge, jeweils bis 5‑Kanal HBR oder 2‑Kanal PCM; Einzel-Stummschaltung möglich
- EDID: Smart‑EDID, Voreinstellungen, Kopier‑ und Schreibfunktion; werkseitig gesetzt auf 4K@60 Hz 5.1
- Steuerung: Frontpanel-Tasten, IR, RS‑232, IP (Web-UI, Telnet)
- Firmware-Update: Über Micro‑USB oder Web‑Interface
- Signalbandbreite: bis 18 Gbit/s (max. HDMI 2.0)
- EMV/ESD-Schutz: ±8 kV Luft, ±4 kV Kontakt
- Stromverbrauch: max. 10,8 W; Input 12 V/2 A
- Abmessungen/Gewicht: 215×121×42 mm, ca. 0,55 kg
4. Technische Anforderungen (DIN 18299 / VOB Teil C)
- Sicherheit/EMV: CE-Zeichen, ESD-/Überspannungsschutz, gemäß Fachnormen für Medientechnik
- Funktionalität: zuverlässiges Cross‑Point‑Switching, Downscaling, stabiler Audio‑Breakout, flexibles EDID‑Handling
- Installation: rack- oder wandmontierbar, werkzeuglos, frontbedienbar
- Bedienbarkeit: vielseitige Steuerung (IR, RS‑232, Netzwerk, Frontpanel), integrierte Firmwarewartung
- Langzeitbetrieb: Hersteller-Garantie ≥ 5 Jahre – tatsächlich 7 Jahre
5. Ausführung & Dokumentation
- Fachgerechte Montage nach DIN 18299 und Herstellerangaben
- Kabelverlegung HDMI und Netzstrom mit korrekter Kennzeichnung
- Inbetriebnahme: Quellen/Displays zuordnen, EDID prüfen, Downscale testen
- Funktionsnachweise: Cross‑Switching, Audio-SPDIF, Steuerung via alle Protokolle, Firmware-Update
- Dokumentation: Seriennummern, EDID-Konfiguration, Prüf- und Abnahmeprotokolle, Datenblätter, Bedienungsanleitung
6. Besondere Hinweise
- Hersteller/Vertrieb: Josawa, Vertrieb und EU-Lager TRIUS Pro-AV, 7 Jahre Garantie (optionale Verlängerung)
- Ideal für Konferenz-, Schulungs- und Multiroom‑Umgebungen mit verschiedenen Quellen
- Ausschreibungskürzel: „4×4 HDMI‑Matrix‑Switcher 4K60 4:4:4, HDR, Downscaling, SPDIF‑Audio breakout, EDID‑Copy, Steuerung IR/RS‑232/IP, 7 Jahre Garantie“
GAEB‑Position als Kurztextversion für Josawa MUK44N, Art.-Nr. 23.20.15
Pos.-Nr.: ___
Menge: ___ Stk.
Einheit: Stk.
4‑in‑4‑HDMI‑Matrix‑Switcher zur medientechnischen Signalauswahl und ‑verteilung in AV‑Installationen für Besprechungs‑, Präsentations‑, Schulungs‑ und Konferenzräume.
Ausführung als kompakte 4×4 HDMI‑Matrix zur flexiblen Zuordnung beliebiger HDMI‑Quellen zu beliebigen HDMI‑Zielgeräten (z. B. Monitore, Displays, Projektoren) mit simultaner Audiobereitstellung über separate SPDIF‑Ausgänge. Unterstützt hochauflösende Videoübertragung bis 4K @ 60 Hz 4:4:4 mit EDID‑Management, automatischem Downscaling für angeschlossene Displays niedrigerer Auflösung und Steuerbarkeit über IP (LAN), RS‑232, IR‑Fernbedienung oder GUI‑Oberfläche.
Technische Merkmale:
Fabrikat: TRIUS ProAV / Josawa
Typ: MUK44N oder gleichwertig
Pos.-Nr.: ___
Menge: ___ Stk.
Einheit: Stk.
4‑in‑4‑HDMI‑Matrix‑Switcher zur medientechnischen Signalauswahl und ‑verteilung in AV‑Installationen für Besprechungs‑, Präsentations‑, Schulungs‑ und Konferenzräume.
Ausführung als kompakte 4×4 HDMI‑Matrix zur flexiblen Zuordnung beliebiger HDMI‑Quellen zu beliebigen HDMI‑Zielgeräten (z. B. Monitore, Displays, Projektoren) mit simultaner Audiobereitstellung über separate SPDIF‑Ausgänge. Unterstützt hochauflösende Videoübertragung bis 4K @ 60 Hz 4:4:4 mit EDID‑Management, automatischem Downscaling für angeschlossene Displays niedrigerer Auflösung und Steuerbarkeit über IP (LAN), RS‑232, IR‑Fernbedienung oder GUI‑Oberfläche.
Technische Merkmale:
- HDMI‑Matrix‑Switcher 4× HDMI‑Eingänge → 4× HDMI‑Ausgänge
- Unterstützt 4K @ 60 Hz 4:4:4, HDCP‑kompatibel
- EDID‑Management und automatische Downscaling‑Funktion
- Separate SPDIF‑Audio‑Ausgänge pro HDMI‑Ausgang
- Steuerung über IP (LAN), RS‑232, IR‑Fernbedienung oder grafische Benutzeroberfläche
- Kompakte Bauform zur Rack‑ oder Tischmontage
Fabrikat: TRIUS ProAV / Josawa
