Audix ADX12-hc
ADX12 und ADX18 sind professionelle Miniatur-Schwanenhals-Kondensatormikrofone, die für Anwendungen wie Podiumsplätze, Präsentationen, Besprechungen und Telefonkonferenzen entwickelt wurden.
Mit einer gleichmäßig kontrollierten Nierencharakteristik helfen ADX12 und ADX18 dabei, den Lautsprecher von Umgebungsgeräuschen zu isolieren. Die ADX-Serie ist wahlweise mit einer Hypernieren- bzw. einer Nierencharakteristik erhältlich.
Der ADX12 und der ADX18 sind mit einer integrierten Vorverstärkerschaltung ausgestattet, die in die Basis des XLR-Verbinders integriert ist. Sie können über die mitgelieferte Flanschhalterung oder mit einem optionalen Sockel mit interner Stoßdämpferhalterung dauerhaft montiert werden (siehe beispielsweise die Modelle ATS10, ATS1, ATS1L). Das Mikrofon kann auch auf einem Standard-Mikrofonständer verwendet werden, indem der DCLIP-Schnappverschluss zum Einsatz kommt.
Modellvarianten
12″ Variationen
ADX12 – 12-Zoll-Podiumsmikrofon (ca. 30 cm Schwanenhals) mit Nierencharakteristik und flexiblem Schwanenhals sowohl an der Basis als auch an der Oberseite des Schafts. Benötigt 18–52 V Phantomspeisung.
ADX12-hc – Wie oben aber mit Hypernierencharakteristik.
18″-Varianten
ADX18 – 18-Zoll-Podiumsmikrofon (ca. 46 cm Schwanenhals) mit Nierencharakteristik und flexiblem Schwanenhals sowohl an der Basis als auch an der Oberseite des Schafts. Benötigt 18–52 V Phantomspeisung.
ADX18-hc – Wie oben aber mit Hypernierencharakteristik.

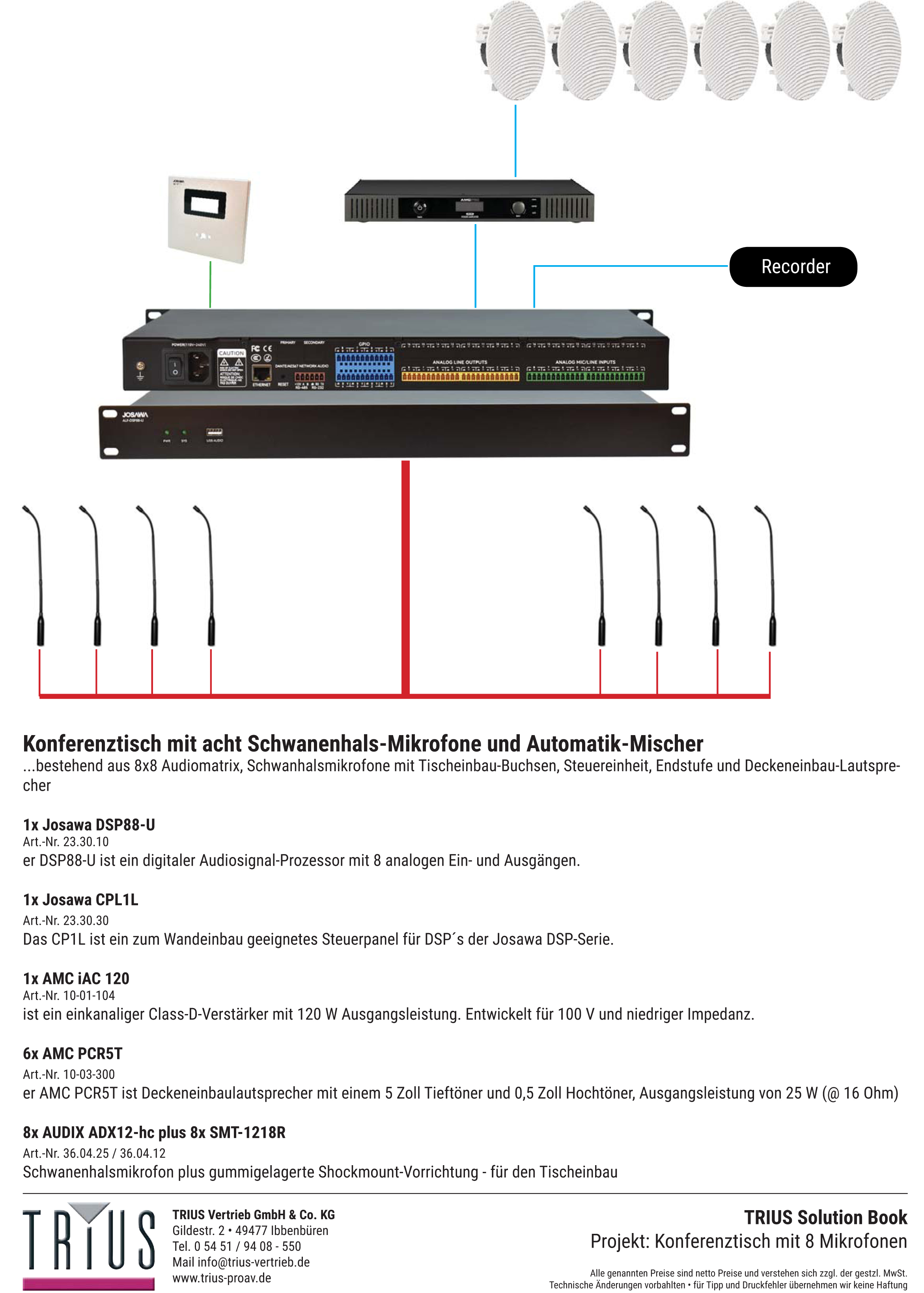

Konferenztisch mit acht Schwanenhalsmikrofone
- 1x ADX12 oder ADX18 Miniatur-Schwanenhalsmikrofon
- 1x TM1218 Flansch-Tischhalterung
- 1x WS1218 Externer Windschutz
Typ: Schwanenhalsmikrofon mit Kondensatorkapsel in schlanker Ausführung
Charakteristik: Hyperniere
Frequenzgang: 40 Hz bis 18 kHz
Impedanz: 150 Ohm
Empfindlichkeit: 30 mV/Pa @ 1k
max. SPL: >=120 dB
Phantomspannung: 18 bis 52 Volt
Gesamtlänge: 403 mm
Besonderheit: auch in Nierencharakteristik erhältlich
VOB/C- und DIN 18299-konformer Ausschreibungstext für Audix ADX12‑hc Miniatur‑Schwanenhals‑Kondensatormikrofon:
Ausschreibungstext nach VOB/C & DIN 18299
Leistungsbeschreibung – Tischsprechstelle (Mini‑Schwanenhals‑Mikrofon)
1. Lieferumfang und Leistung
Lieferung und Montage eines Miniatur‑Schwanenhals‑Kondensatormikrofons der Marke Audix, Modell ADX12‑hc, inklusive Tisch‑Flansch (Typ TM1218) und Windschutz (Typ WS1218)
2. Technische Daten
- Typ: Kondensator‑Schwanenhalsmikrofon, Miniaturformat (403 mm Länge)
- Richtcharakteristik: Hyperniere
- Frequenzbereich: 40 Hz – 18 kHz
- Ausgangsimpedanz: 150 Ω
- Empfindlichkeit: 24 mV/Pa @ 1 kHz
- Äquivalentes Eigenrauschen: ca. 28 dB(A)
- Max. Schalldruckpegel: ≥ 120 dB SPL
- Phantomspeisung: 18 – 52 V DC
- Gesamtlänge: 403 mm (12″)
3. Elektronik & Signalqualität
- Integrierte Vorverstärkerschaltung direkt in der XLR‑Basis, vollsymmetrisch für niedrige Störgeräusche
- Hohe RFI‑Unempfindlichkeit gegen Funkinterferenzen (Handymobilfunk etc.)
4. Mechanik & Montage
- Zweiteiliger, flexibler Schwanenhals (Basis + Kapsel) aus mechanisch stabilem Material
- Tischmontage über beiliegenden Flansch (TM1218) – vormontiert; ergänzt durch Schockhalter optional (SMT‑1218R).
- Windschutz (WS1218) inklusive zur Minimierung von Plosivgeräuschen
5. Betrieb & Anschluss
- Betrieb an professionellen Mikrofoneingängen mit 18–52 V Phantomspannung.
- Anschluss mittels standard 3‑poliger XLR-Buchse, korrekte Polarität (Pin 2 positiv bei Druck auf Membran)
- Vorsicht beim An-/Abstecken bei eingeschalteter Anlage, um Geräuschspitzen zu vermeiden .
6. Normen & Qualitätssicherung
- CE-Konformität und EMV-Schutz durch integrierte Abschirmung.
- Präzisionsgefertigt aus eloxierter Aluminium-/Messingkomponenten in den USA .
- Werksgeprüfte Kenndaten (Impedanz, Empfindlichkeit, Frequenzgang, SPL).
7. Zubehör und Optionen
Im Lieferumfang:
1× ADX12‑hc Mikrofon
1× TM1218 Tisch‑Flansch
1× WS1218 Windschutz
Optionsweise lieferbar:
Tischfuß mit Schalter ATS10/ATS1/ATS1L
Schockhalter SMT‑1218R
Ersatzkapsel (z. B. Hypernieren-ADX12‑hc)
Phantomspeiseeinheit APS2
8. Einbau & Montageanforderung
- Tischloch Ø ca. 50 mm gemäß Flanschzeichnung.
- Montage durch qualifiziertes Fachpersonal; Funktionstest inklusive Kontrolle von Brumm‑ und Rauschfreiheit.
9. Abnahme & Prüfung
Abnahme erfolgt durch Sprachfunktionstest und akustische Kontrolle.
Feststellung der Betriebsbereitschaft im Endgerät.
Abnahmeurkunde mit Datum und Unterschrift gemäß VOB Anforderungen.
