MuxLab HDMI-VS-4K60 (500438-V2)

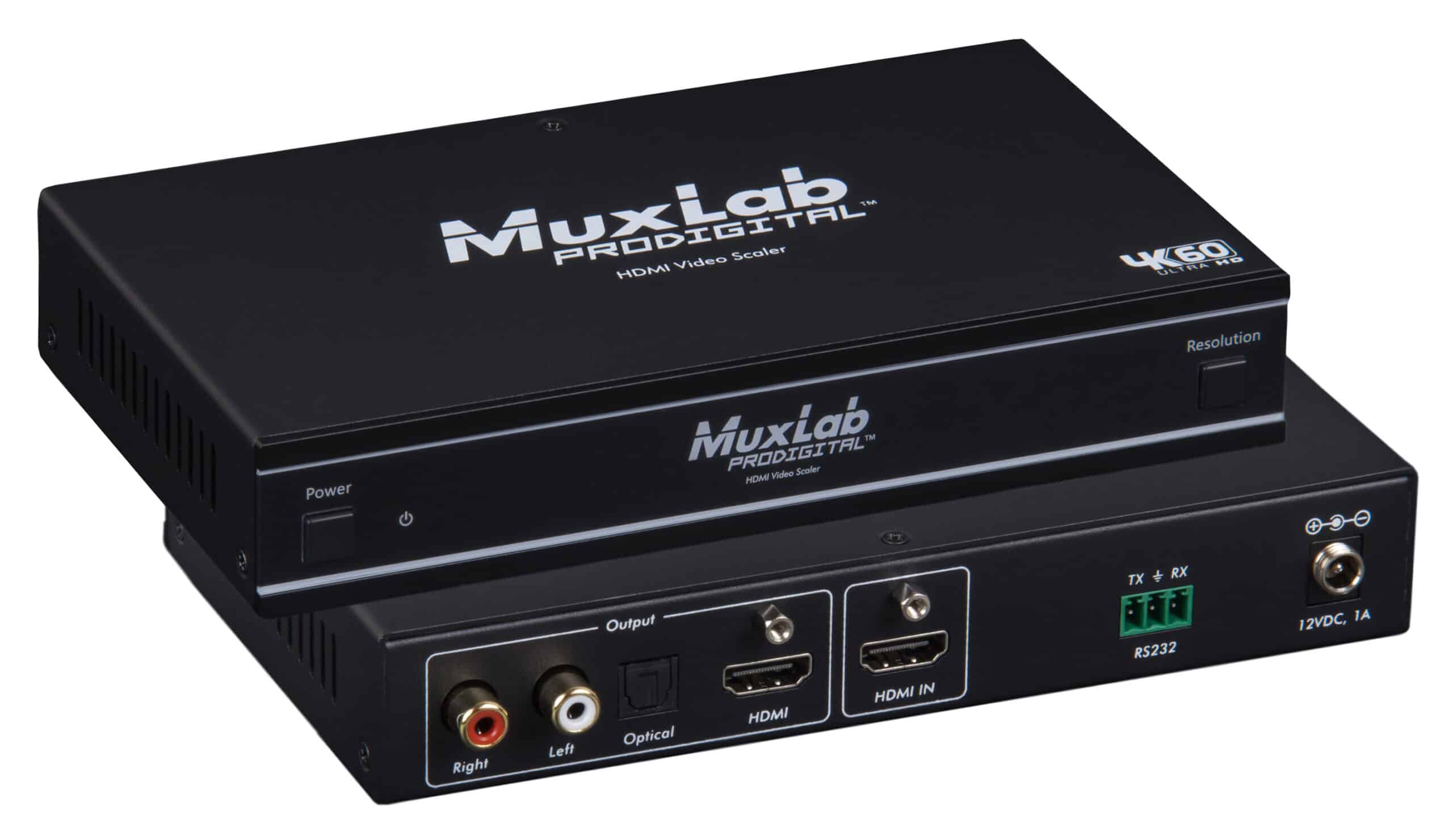

MuxLab HDMI-VS-4K60 (500438-V2) • HDMI Video Scaler, 4K/60
Der HDMI Video Scaler, 4K/60 (500438-V2), ermöglicht die Verteilung eines (1) HDMI-Signals von einer Quelle auf ein (1) HDMI-Display. Der Scaler unterstützt Videosignale bis zu 4K/60 Hz, 12 Bit Farbtiefe und HD-Audio. Er kann Signale bis zu 4K/60 Hz hochskalieren und auf bis zu 1024×768/60 Hz herunterskalieren.

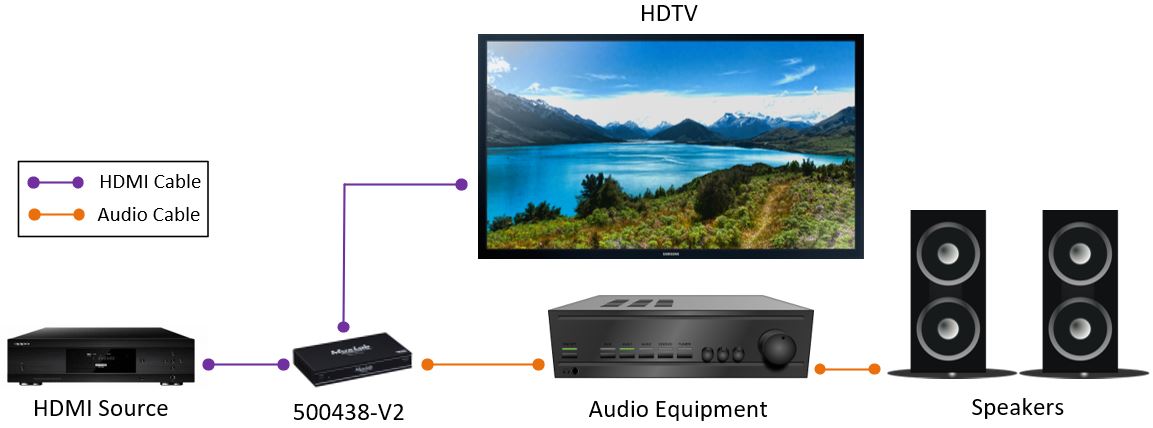

Das Gerät ist in der Lage, Audiosignale aus dem HDMI-Signal zu extrahieren und über digitale optische sowie analoge Stereo L/R-Audioausgänge auszugeben. Zusätzlich unterstützt es 10 Bit HDR (High Dynamic Range) sowie die Weiterleitung hochauflösender digitaler HDMI-Audioformate wie LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos und DTS-HD Master Audio mit einer Abtastrate von bis zu 192 kHz.
Das Produkt unterstützt HDCP 2.2 und HDCP 1.X und kann über Tasten auf der Frontseite oder RS-232-Befehle gesteuert werden.
Ideal geeignet für:
Der HDMI Video Scaler, 4K/60 (500438-V2), ermöglicht die Verteilung eines (1) HDMI-Signals von einer Quelle auf ein (1) HDMI-Display. Der Scaler unterstützt Videosignale bis zu 4K/60 Hz, 12 Bit Farbtiefe und HD-Audio. Er kann Signale bis zu 4K/60 Hz hochskalieren und auf bis zu 1024×768/60 Hz herunterskalieren.
Das Gerät ist in der Lage, Audiosignale aus dem HDMI-Signal zu extrahieren und über digitale optische sowie analoge Stereo L/R-Audioausgänge auszugeben. Zusätzlich unterstützt es 10 Bit HDR (High Dynamic Range) sowie die Weiterleitung hochauflösender digitaler HDMI-Audioformate wie LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos und DTS-HD Master Audio mit einer Abtastrate von bis zu 192 kHz.
Das Produkt unterstützt HDCP 2.2 und HDCP 1.X und kann über Tasten auf der Frontseite oder RS-232-Befehle gesteuert werden.
Ideal geeignet für:
- Kommerzielle und private AV-Systeme
- Projektionssysteme in Klassenzimmern
- Digitale Beschilderung (Digital Signage)
- Konferenzraumsysteme
- Kollaborative PC-Systeme
- Konferenzzentren
- Medizinische Informationssysteme
Eigenschaften
- Verteilt ein HDMI-Signal von einer Quelle auf ein HDMI-Display
- Skaliert Videosignale hoch bis zu 4K/60Hz oder herunter bis zu 1024×768/60Hz
- 18 Gbps unkomprimierte Bandbreite
- Kompatibel mit HDMI 2.0b, HDCP 2.2 und HDCP 1.x
- Unterstützt LPCM, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos und DTS-HD Master Audio
- Unterstützt Audio-Extraktion (De-Embedding) über analoge und optische Audioanschlüsse
- Erweiterte EDID-Verwaltung

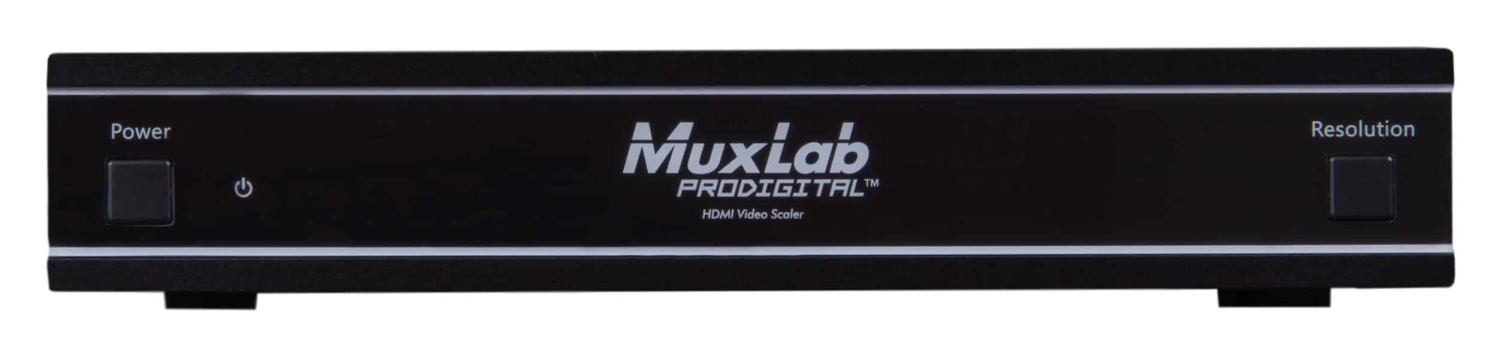

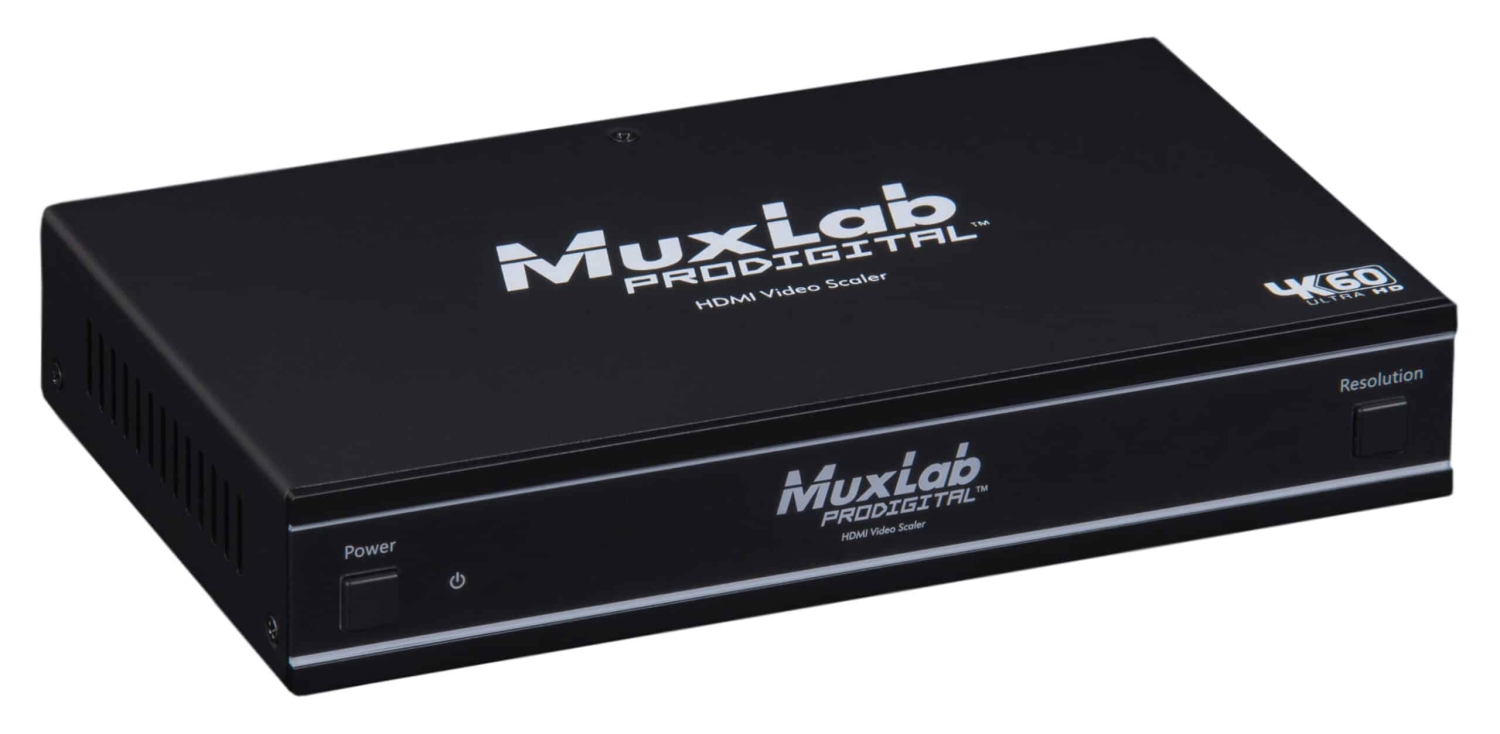

- Steuerung über Tasten am Frontpanel oder über RS-232-Befehle
Technische Daten
HDMI-Konformität: HDMI 2.0b
HDCP-Konformität: HDCP 2.2 / 1.x
Video-Bandbreite: 18 Gbps
Videoauflösung: Bis zu 4K/60 4:4:4
Farbräume: RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Farbtiefe: 8 / 10 / 12 Bit
Audioformate:
ESD-Schutz: Elektrostatischer Entladungsschutz (Human Body Model) — ±8 kV (Luftentladung) und ±4 kV (Kontaktentladung)
Eingangsanschlüsse: 1 × HDMI-Eingang [Typ A, 19-polig, Buchse]
Ausgangsanschlüsse:
Gehäuse: Metallgehäuse
Farbe: Schwarz
Abmessungen (B×T×H): 175 mm × 100 mm × 30 mm
Gewicht: 488 g
Stromversorgung:
Betriebstemperatur: 0 – 40 °C
Lagertemperatur: –20 – 60 °C
Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
Garantie: 2 Jahre
HDMI-Konformität: HDMI 2.0b
HDCP-Konformität: HDCP 2.2 / 1.x
Video-Bandbreite: 18 Gbps
Videoauflösung: Bis zu 4K/60 4:4:4
Farbräume: RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0
Farbtiefe: 8 / 10 / 12 Bit
Audioformate:
- HDMI: LPCM, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS-HD Master Audio
- Analoger Audioausgang [3,5 mm L/R]: PCM 2.0
- SPDIF (optisch): Dolby Digital, DTS 5.1, PCM 2.0
ESD-Schutz: Elektrostatischer Entladungsschutz (Human Body Model) — ±8 kV (Luftentladung) und ±4 kV (Kontaktentladung)
Eingangsanschlüsse: 1 × HDMI-Eingang [Typ A, 19-polig, Buchse]

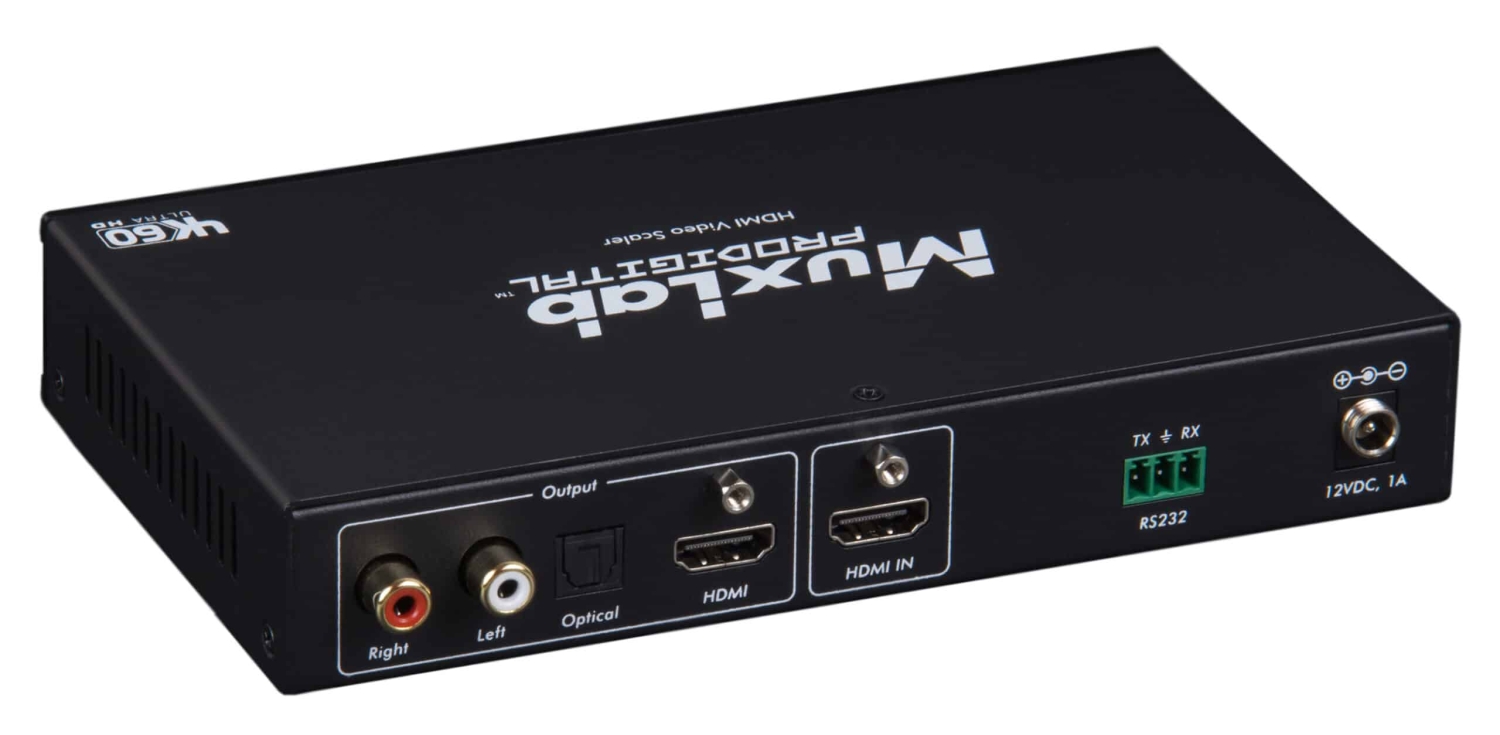

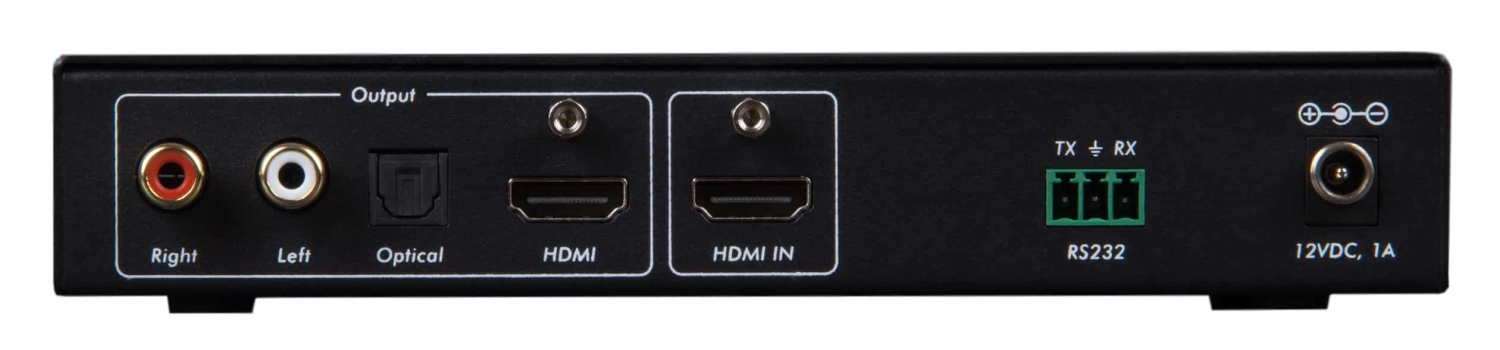

Ausgangsanschlüsse:
- 1 × HDMI-Ausgang [Typ A, 19-polig, Buchse]
- 1 × Stereo-Ausgang L/R [RCA]
- 1 × Optischer Ausgang [S/PDIF]
Gehäuse: Metallgehäuse
Farbe: Schwarz
Abmessungen (B×T×H): 175 mm × 100 mm × 30 mm
Gewicht: 488 g
Stromversorgung:
- Eingang: AC 100 – 240 V, 50/60 Hz
- Ausgang: DC 12 V / 1 A (US/EU-Standard, CE/FCC/UL-zertifiziert)
- Leistungsaufnahme: Max. 3,48 W
Betriebstemperatur: 0 – 40 °C
Lagertemperatur: –20 – 60 °C
Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
Garantie: 2 Jahre
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für MuxLab HDMI Video Scaler, 4K/60 (500438‑V2).
Bezeichnung: HDMI Video Scaler UHD 4K/60, MuxLab Modell 500438‑V2
Leistungsgegenstand: Lieferung eines HDMI Video Scalers mit der Funktion, ein HDMI‐Videosignal von einer Quelle auf ein HDMI‐Anzeigegerät zu übertragen und gleichzeitig die Möglichkeit zur Signal‐Anpassung (Skalierung) bereitzustellen. Gerät muss hochskalieren und herunterskalieren, Audio extrahieren und standardkonform zu Übertragungs‐ und Steuerungsprotokollen arbeiten.
Technische Anforderungen:
Signal- und Übertragungsformate:
- HDMI Version 2.0b Unterstützung.
- Unterstützt HDCP Version 2.2 und Vorgängerversionen (z. B. 1.X).
- Eingangssignale bis mind. 4K/60 Hz (4096 × 2160) mit 12 Bit Farbtiefe.
- Hochskalierung möglich bis 4K/60 Hz; Herunterskalierung bis mind. 1024 × 768 / 60 Hz.
- Unterstützt digitale & analoge Audioformate, z. B. LPCM 2‑Kanal, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS‑HD Master Audio.
- Möglichkeit zur Audio‑Extraktion (De‑Embedding) über optischen Ausgang (Toslink) und analoge Stereo L/R‑Ausgänge.
- Unkomprimierte Signalbandbreite bis etwa 18 Gbps.
- EDID‑Management, Steuerung über vorderseitige Tasten und RS‑232 Schnittstelle.
- Geignet für kommerzielle AV‑Systeme, Beschallungsräume, Klassenzimmer, digitale Beschilderung (Digital Signage), Boardrooms, Konferenzsäle etc.
- Unterstützt 8‑, 10‑ und 12‑Bit Farbtiefe.
- Gehäuse: robustes Metallgehäuse.
- Betriebstemperatur: 0 °C bis +40 °C.
- Lagertemperatur: ‑20 °C bis +60 °C.
- Relative Luftfeuchtigkeit: ca. 20‑90 %, nicht kondensierend.
- Abmessungen: etwa 175 mm × 100 mm × 30 mm.
- Gewicht: ca. 0,49 kg.
- Stromversorgung: Versorgung über ein Netzteil DC 12V / 1A. Eingangsspannung des Netzteils: 100‑240V AC (50/60Hz).
- CE‑Kennzeichnung, FCC, RoHS.
- Herstellergarantie: mindestens 2 Jahre.
- HDMI Video Scaler Modell 500438‑V2 gemäß Spezifikation
- Netzteil passend zu 12V DC, 1A mit Austauschsteckern falls erforderlich
Besondere Verwendungszwecke / Einsatzbereiche:
- Präsentations‑ und Projektionstechnik in Schulungsräumen
- AV‑Installationen in Konferenzräumen, Auditorien
- Digital Signage Systeme
- Private und kommerzielle AV‑Umgebungen, die variable Video‑ und Audiosignale ansteuern
- Gerät ist betriebsfähig zu liefern und vor Inbetriebnahme auf Funktion, Bild‑ und Tonqualität zu prüfen
- Alle Anschlüsse und Steuerleitungen sind fachgerecht zu installieren
- Vor Übergabe sind offizielle Herstellerangaben (Datenblatt) beizulegen, die Konformität mit oben genannten Standards nachweisen
