MuxLab SDI-USB -CS (500705)
MuxLab SDI-USB-CS (500705) • SDI zu USB 3.0 Videoaufnahme und Streaming

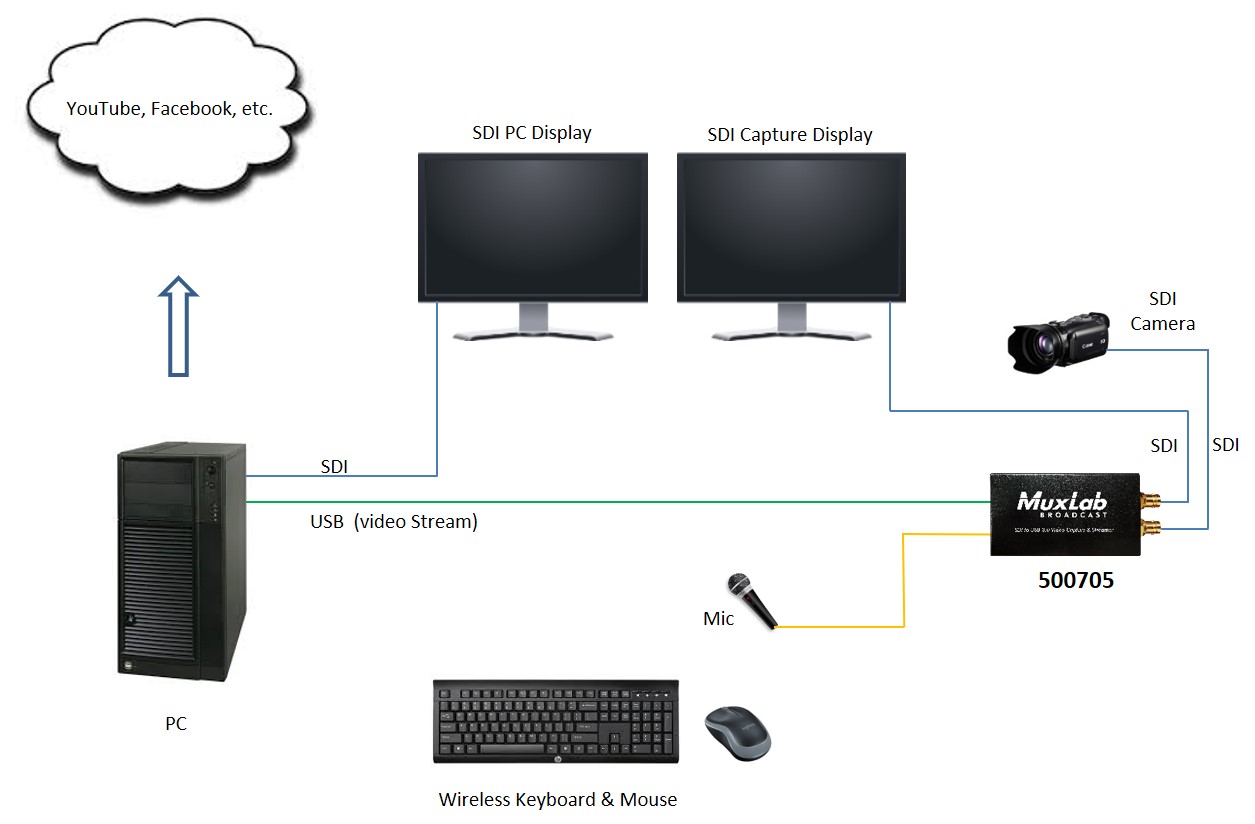

Der SDI zu USB 3.0 Video Capture & Streamer (500705) ermöglicht dem Benutzer die Aufzeichnung von SDI-Videosignalen auf einem PC über USB 3.1 Gen 1 (USB 3.0). Das Gerät verfügt über einen SDI-Eingangsanschluss für die Quelle sowie einen SDI-Loop-Out-Anschluss für einen Monitor. Der 500705 kann an eine 3G/HD/SD-SDI-Quelle (bis zu 1080p bei 60 Hz) angeschlossen werden und streamt über den USB-3.1-Gen-1-Anschluss mit bis zu 1080p/60 an einen PC oder ein ähnliches Gerät zur Aufzeichnung und/oder zur Weiterleitung an Streaming-Plattformen wie YouTube, Facebook und andere Dienste.
Das Gerät ist kompatibel mit OBS Studio, AMCap usw. und unterstützt verschiedene SDI-Quellen wie Kameras, Computer, Mediaplayer und viele weitere.
Der SDI zu USB 3.0 Video Capture & Streamer unterstützt einen 2-Kanal-Audioeingang (Mikrofon). Beim gestreamten Audio kann zwischen dem eingebetteten SDI-Audio oder dem 2-Kanal-Audioeingang gewählt werden.
Der SDI zu USB 3.0 Video Capture & Streamer (500705) ermöglicht dem Benutzer die Aufzeichnung von SDI-Videosignalen auf einem PC über USB 3.1 Gen 1 (USB 3.0). Das Gerät verfügt über einen SDI-Eingangsanschluss für die Quelle sowie einen SDI-Loop-Out-Anschluss für einen Monitor. Der 500705 kann an eine 3G/HD/SD-SDI-Quelle (bis zu 1080p bei 60 Hz) angeschlossen werden und streamt über den USB-3.1-Gen-1-Anschluss mit bis zu 1080p/60 an einen PC oder ein ähnliches Gerät zur Aufzeichnung und/oder zur Weiterleitung an Streaming-Plattformen wie YouTube, Facebook und andere Dienste.
Das Gerät ist kompatibel mit OBS Studio, AMCap usw. und unterstützt verschiedene SDI-Quellen wie Kameras, Computer, Mediaplayer und viele weitere.
Der SDI zu USB 3.0 Video Capture & Streamer unterstützt einen 2-Kanal-Audioeingang (Mikrofon). Beim gestreamten Audio kann zwischen dem eingebetteten SDI-Audio oder dem 2-Kanal-Audioeingang gewählt werden.
Eigenschaften
- Erfasst Video bis zu 3G/HD/SD-SDI (1080p bei 60 Hz) und streamt das Video über USB 3.1 Gen 1 (USB 3.0) mit bis zu 1080p/60 auf einen PC
- Unterstützt UVC1.0
- SDI-Loop-Out-Anschluss zum Anschluss eines Displays
- Unterstützt H.264-Komprimierung
- Automatische Erkennung des Videoformats
- 2-Kanal-Audioeingang für ein Mikrofon
- Unterstützt Windows 7/8.1/10, Mac und Linux OS
- Kompatibel mit OBS Studio, AMCap usw.
- Aufzeichnung von SDI-Quellen wie Kameras, Computern, Mediaplayern usw.
Technische Daten
Umgebung: 3G/HD/SD-SDI
Geräte: Kameras, Computer, Mediaplayer und andere SDI-Quellen
Übertragung: Transparent für den Benutzer
Bandbreite: Bis zu 350 Mbit/s (über USB)
Signale: 3G/HD/SD-SDI-Protokoll
Anschlüsse: (Kabel nicht enthalten)
Aufzeichnungsauflösung: Bis zu 1080p bei 60 Hz
Audiosignal: 2-Kanal 16-Bit PCM (über SDI-Eingang) und 3,5-mm-2-Kanal-Analog-Audioeingang
Videokomprimierung: H.264 (Video)
Stromversorgung: Über USB
Leistungsaufnahme: Max. 4 W
Temperatur:
Geräteabmessungen: 105 × 68 × 24 mm
Versandgewicht: 0,40 kg
Zulassungen Vorschriften: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 2 Jahre
Umgebung: 3G/HD/SD-SDI
Geräte: Kameras, Computer, Mediaplayer und andere SDI-Quellen
Übertragung: Transparent für den Benutzer
Bandbreite: Bis zu 350 Mbit/s (über USB)
Signale: 3G/HD/SD-SDI-Protokoll
Anschlüsse: (Kabel nicht enthalten)

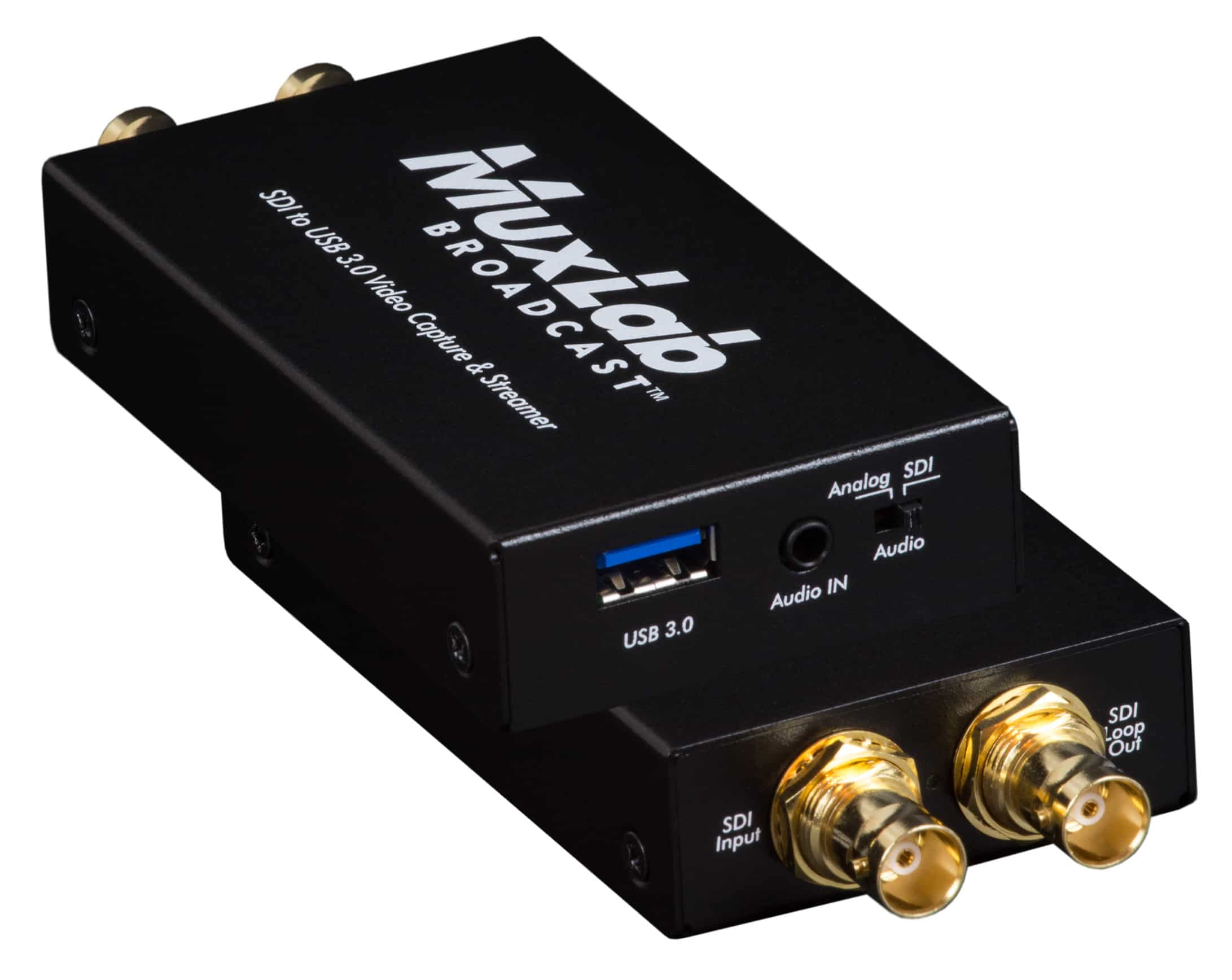

- Zwei SDI-Buchsen (SDI IN und SDI Loop Out)
- Eine USB 3.1 Gen 1 (USB 3.0) Typ-A-Buchse (für Streaming zu einem PC)
- Eine 3,5-mm-Klinkenbuchse für Mikrofon
Aufzeichnungsauflösung: Bis zu 1080p bei 60 Hz
Audiosignal: 2-Kanal 16-Bit PCM (über SDI-Eingang) und 3,5-mm-2-Kanal-Analog-Audioeingang
Videokomprimierung: H.264 (Video)
Stromversorgung: Über USB
Leistungsaufnahme: Max. 4 W
Temperatur:
- Betrieb: 0 °C bis 40 °C
- Lagerung: -20 °C bis 60 °C
- Luftfeuchtigkeit: 20 bis 90 % nicht kondensierend
Geräteabmessungen: 105 × 68 × 24 mm
Versandgewicht: 0,40 kg
Zulassungen Vorschriften: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 2 Jahre
Ausschreibungstext (VOB/C und DIN 18299 konform)
Bezeichnung: SDI‑zu‑USB Capture & Streamer (Systemhelfer)
Leistungsbeschreibung: Lieferung eines SDI‑zu‑USB Capture & Streaming‑Geräts, das zur digitalen Aufzeichnung bzw. Streaming von SDI‑Videosignalen auf einen Rechner geeignet ist. Das Gerät soll über SDI‑Input und SDI‑Loop‑Output verfügen, mit USB 3.0 / USB 3.1 Gen 1 Schnittstelle zur Übertragung an PC, Mac oder Linux‑Systeme. Ebenfalls sollen Audioeingangsmöglichkeiten bestehen, und die Funktion soll so gestaltet sein, dass kompatible Video‑ und Audioformate automatisch erkannt und verarbeitet werden.
Technische Anforderungen:
Signalformate und Auflösungen:
Bezeichnung: SDI‑zu‑USB Capture & Streamer (Systemhelfer)
Leistungsbeschreibung: Lieferung eines SDI‑zu‑USB Capture & Streaming‑Geräts, das zur digitalen Aufzeichnung bzw. Streaming von SDI‑Videosignalen auf einen Rechner geeignet ist. Das Gerät soll über SDI‑Input und SDI‑Loop‑Output verfügen, mit USB 3.0 / USB 3.1 Gen 1 Schnittstelle zur Übertragung an PC, Mac oder Linux‑Systeme. Ebenfalls sollen Audioeingangsmöglichkeiten bestehen, und die Funktion soll so gestaltet sein, dass kompatible Video‑ und Audioformate automatisch erkannt und verarbeitet werden.
Technische Anforderungen:
Signalformate und Auflösungen:
- Unterstützt 3G‑SDI, HD‑SDI und SD‑SDI mit einer Auflösung bis zu 1080p @ 60 Hz.
- Automatische Erkennung des Videoformats.
- Kompatibel mit UVC 1.0.
- Unterstützt Video‑Kompression, z. B. H.264.
- SDI‑Eingang (BNC) für Videoquelle.
- SDI‑Loop‑Out (BNC) zur Anzeige bzw. lokalen Überwachung.
- USB Typ A, USB 3.0/USB 3.1 Gen 1 Anschluss für Streaming/Aufnahme am Rechner.
- Mikrofon‑Audioeingang mittels 2‑Kanal 3,5‑mm Klinke.
- Auswahlmöglichkeit zwischen eingebettetem SDI‑Audio und externem Audioeingang.
- Betriebssysteme: Windows (mindestens 7, 8.1, 10), macOS, Linux.
- Software: kompatibel mit gängigen Capture‑/Streaming‑Programmen wie OBS Studio, AMCap o. ä.
- Übertragungsbandbreite über USB: etwa bis zu 350 Mbps.
- Stromversorgung vorzugsweise über USB (buspowered), keine separate Netzsteckdose notwendig.
- Leistungsaufnahme max. etwa 3‑5 W (je nach Herstellerangabe).
- Robustes, vorzugsweise metallisches Gehäuse.
- Betriebstemperatur: ca. 0 °C bis +40 °C.
- Lagertemperatur: ca. ‑20 °C bis +60 °C.
- Relative Luftfeuchtigkeit: 20 bis 90 % ohne Kondensation.
- Kompakte Bauform; exakte Maße entsprechend Hersteller.
- Versandgewicht inkl. Zubehör entsprechend Herstellerdaten.
- CE‑Kennzeichnung, RoHS‑Konformität, ggf. FCC oder ähnliche Zulassungen.
- Flammfestigkeit/Gehäusezertifizierung nach gängigen Standards (z. B. UL / V0).
- Herstellergarantie mindestens 24 Monate (2 Jahre).
- Das Capture/Streaming Gerät wie oben beschrieben
- Netzteil, falls erforderlich bzw. je nach Produktdaten (oder Bestückung zur stromversorgung über USB)
- Bedienungsanleitung / Installationsanleitung
- Gewährleistung/Garantieunterlagen
- Aufzeichnung von SDI‑Kameras
- Streaming für Übertragungsdienste wie YouTube, Facebook etc.
- Einsatz in Lehr‑/Medieneinrichtungen, Sicherungsaufnahmen, Produktionsumgebungen
- Gerät ist vor Übergabe betriebsfähig, geprüft und dokumentiert zu übergeben.
- Sämtliche Anschlüsse sind nach geltenden Vorgaben fachgerecht zu montieren.
- Kompatible Kabel (SDI, USB) sind bauseits bereitzustellen, sofern nicht im Lieferumfang enthalten.
