Williams AV WF SYS2C

Williams AV WF SYS2C

Art.Nr.:: 58.05.07
Lieferzeit:: Lieferzeit ca. 1 Woche (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

Williams AV WF SYS2C WaveCAST System mit 6 WAV Pro WiFi-Receiver
Das WaveCAST System mit 6 WAV Pro Wi‑Fi Receivern von Williams AV ist eine moderne Wi‑Fi‑Assistive‑Listening‑Lösung, die hochwertiges Audio in Echtzeit über ein bestehendes drahtloses Netzwerk verteilt. Es wurde entwickelt, um barrierefreies Zuhören bei Vorträgen, Aufführungen, Präsentationen oder Gottesdiensten in Veranstaltungsräumen mit bis zu rund 150 Sitzplätzen bereitzustellen.

Im Zentrum des Systems steht der WaveCAST C Transmitter, der Audiosignale über das WLAN streamt, und sechs WAV Pro Wi‑Fi Receiver, die sich nahtlos mit dem Sender verbinden und den Besuchern einen intuitiven Zugang zu den Audiokanälen auf dem großen 6,8″‑Display bieten. Zusätzlich können Nutzer auch ihr Smartphone mit der WaveCAST‑App nutzen, um Audio über das bestehende Netzwerk zu empfangen. Die Lösung ist ideal für Einrichtungen, die ADA‑konforme Hörunterstützung und flexible, drahtlose Empfangsmöglichkeiten ohne zusätzliche RF‑Hardware benötigen.

Eigenschaften

Eigenschaften

System‑Funktionen
- Komplettes Wi‑Fi‑Assistive‑Listening‑System mit 6 dedizierten Empfängern.
- Unterstützt Echtzeit‑Audioübertragung über vorhandene Wi‑Fi‑Infrastruktur.
- ADA‑konformes Assistive‑Listening‑System für Veranstaltungsorte bis ca. 150 Sitzplätze.

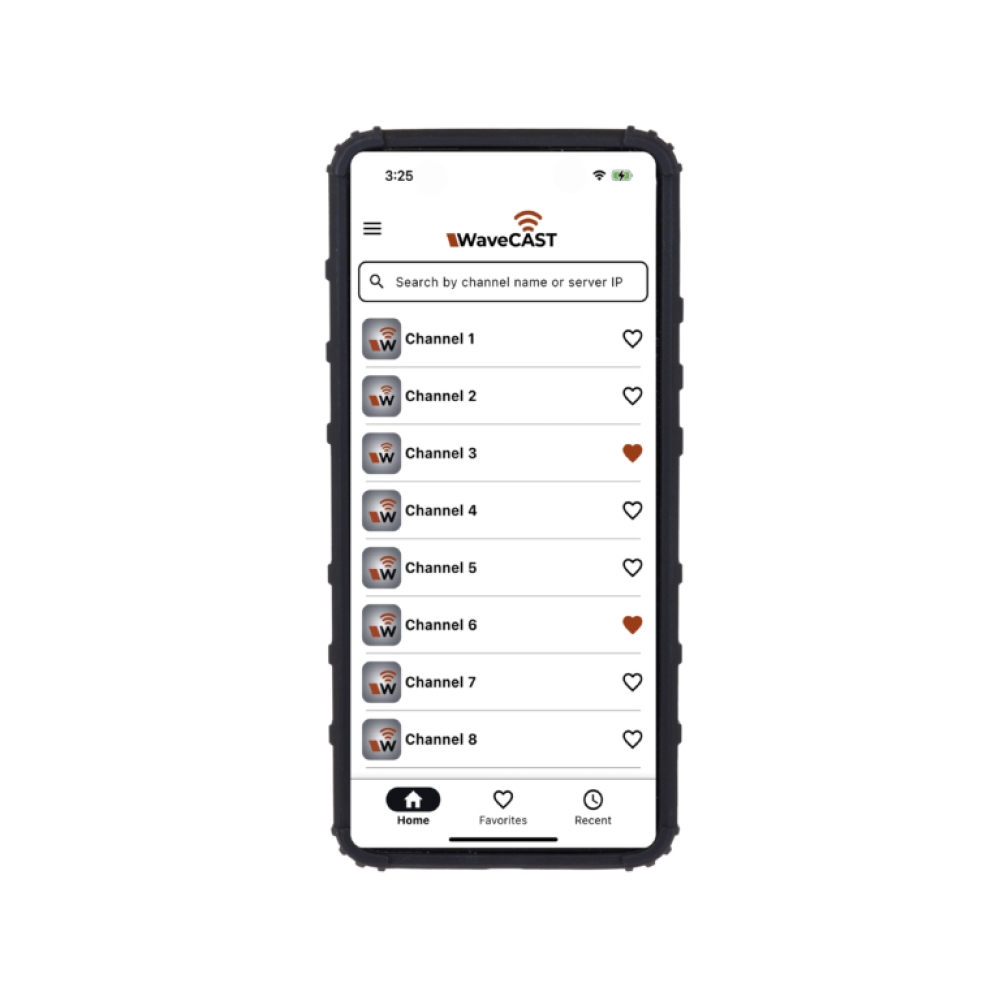

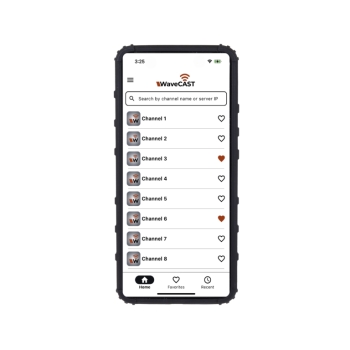

- Nutzer können auch über die WaveCAST‑App auf Smartphones Audio empfangen.
- Bestehend aus Sender, Receivern, Lade‑ und Zubehörset in einem Paket.
WAV Pro Wi‑Fi Receiver
- 6,8″ Full HD+ Large Display für intuitive Bedienung.
- Bis zu 40 Stunden kontinuierliches Streaming pro Akku‑Ladung.
- Bluetooth®‑Kompatibilität zur Nutzung von drahtlosen Headsets oder Hörhilfen (via Neckloops).
- 3,5 mm Headphone‑Jack zur Verwendung kabelgebundener Kopfhörer.
- Kompatibel mit 2,4 GHz und 5 GHz Wi‑Fi‑Netzen.
System‑Zubehör
- Inklusive Neckloops, Stereo‑Kopfhörern, ADA‑Hinweisschild, 6‑Bay Charger und Rack‑Panel‑Kit zur fertigen Systeminstallation.

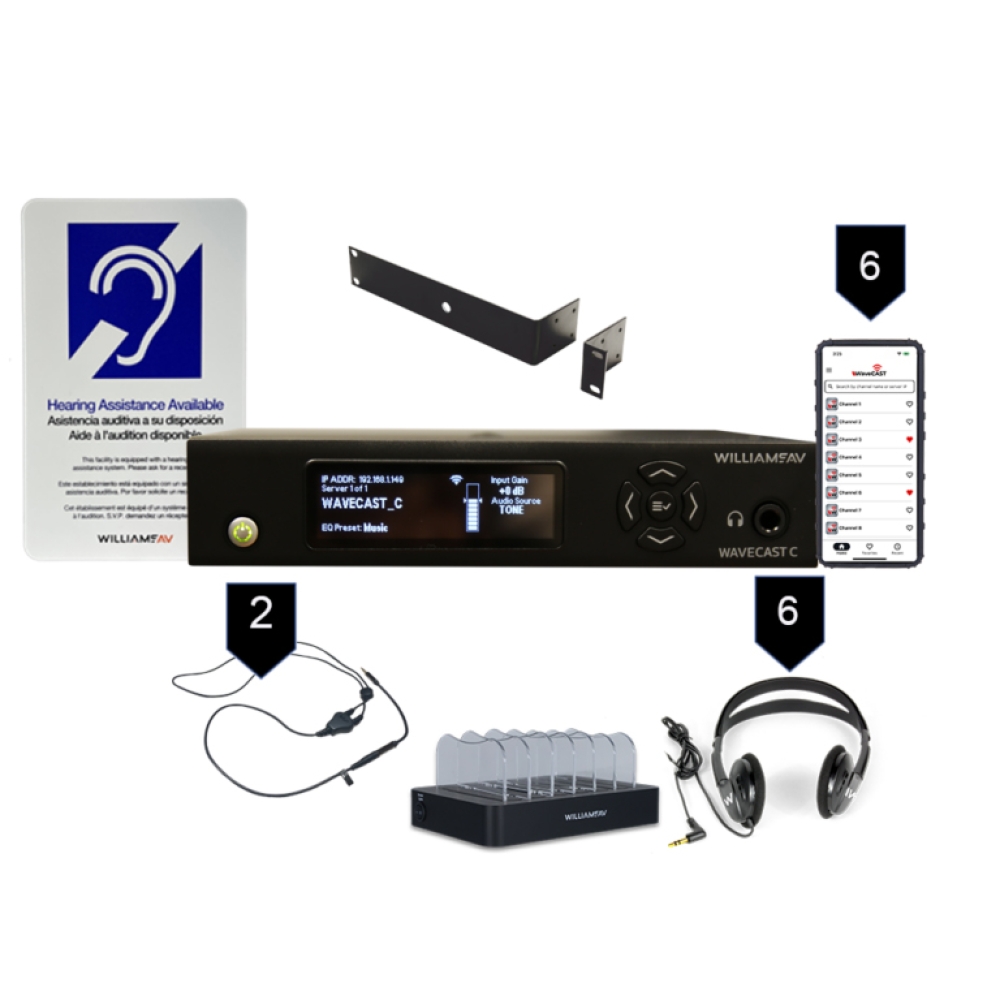

Lieferumfang

1x WaveCAST C Transmitter (WF T5C)
6x WAV Pro Wi‑Fi Receiver (WF R2‑N)
2x Neckloops (NKL 008)
1x Rack‑Panel‑Kit für 1/2‑Rack‑Produkte (RPK‑005)
6x Faltbare Stereo‑Kopfhörer (HED 024)
1x ADA‑Wall‑Plaque (IDP 008)
1x 6‑Bay Charger (AC CHG406)

Ausschreibungstext

VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für Williams AV WaveCAST Wi‑Fi Assistive Listening System „WF SYS2C‑01“ (Wi‑Fi‑Audio‑Assistenzsystem mit 6 WAV Pro Wi‑Fi‑Empfängern und Zubehör), Art.-Nr. 58.05.07, Vertrieb TRIUS Pro-AV:

1. Leistungsbeschreibung – Wi‑Fi‑Assistive‑Listening‑System
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung, Montage, Integration und betriebsbereite Inbetriebnahme eines Wi‑Fi‑Assistive‑Listening‑Systems zur barrierefreien Audioübertragung über ein vorhandenes WLAN‑Netzwerk. Das System ist dafür vorgesehen, Nutzern mit Hörbeeinträchtigungen den Empfang von Echtzeit‑Audioinhalten aus dem Veranstaltungston über dedizierte Wi‑Fi‑Empfänger oder mobile Geräte zu ermöglichen und die Anforderungen an barrierefreies Zuhören gemäß den einschlägigen Normen und Richtlinien zu erfüllen.

1.2 Systemanforderung
Der Lieferumfang umfasst mindestens:

1× WaveCAST C Wi‑Fi‑Audio‑Sender (Transmitter) zur Einspeisung des Beschallungssignals über WLAN,
6× WAV Pro Wi‑Fi‑Empfänger inkl. Display und Bedienoberfläche,
2× Halsschlaufen (Neckloops) zur Nutzung mit Hörhilfen,
6× faltbare Stereo‑Kopfhörer,
1× Rack‑Montage‑Kit zur Integration des Senders in vorhandene AV‑Racks,
1× 6‑fach Ladegerät zur zentralen Ladung der Empfänger,
1× ADA‑konformes Informationsschild / Wandtafel,
erforderliche Anschluss‑ und Ladezubehörteile.

Das System muss über ein vorhandenes IEEE 802.11 WLAN‑Netzwerk (2,4 GHz und/oder 5 GHz) in Echtzeit und latenzarm Audio an die Empfänger oder kompatible Endgeräte übertragen können.

1.3 Technische Anforderungen – WLAN‑Audio‑Sender
Der WLAN‑Audio‑Sender (WaveCAST C) muss u. a. folgende Mindestanforderungen erfüllen:

Echtzeit‑Streaming von Audiokanälen über ein vorhandenes WLAN‑Netzwerk,
professionelle Audioeingänge (XLR/TRS) zur Integration der Beschallungsquelle,
DSP‑basierte Audioverarbeitungsfunktionen (z. B. Hoch‑/Tiefpass‑Filter, Kompression, Sprach‑ und Musik‑Presets),
Steuer‑ und Konfigurationsoptionen über Frontdisplay und Netzwerk‑Interface,
robuste, rackmontierfähige Bauform.

1.4 Technische Anforderungen – Wi‑Fi‑Empfänger
Die WAV Pro Wi‑Fi‑Empfänger müssen u. a. folgende Merkmale aufweisen:

Empfangseinheit für Audiostreams über das WLAN‑Assistive‑Listening‑System,
großes, gut ablesbares Display zur Kanal‑/Audioauswahl und Statusanzeige,
Bluetooth®‑Kompatibilität zur Verbindung mit persönlichen Hörhilfen oder Kopfhörern,
integrierter Lithium‑Polymer‑Akku mit einer Betriebsdauer von bis zu ca. 40 Stunden pro Ladung,
USB‑Lade‑/Stromanschluss über USB‑C,
3,5‑mm‑Anschluss für Stereokopfhörer oder Halsschlaufen,
robuste und für den Objekt‑/Veranstaltungsbetrieb geeignete Bauform.

1.5 Sicherheit, Normen und Zertifizierung

Die komplette Anlage muss den jeweils gültigen EU‑Produktsicherheits‑, Funk‑ und EMV‑Richtlinien (mind. CE, RoHS3, UKCA usw.) entsprechen,
Die assistive Hörunterstützung erfüllt die gesetzlichen Vorgaben für barrierefreies Zuhören,
WLAN‑Übertragung muss im Rahmen der rechtlichen Vorgaben und DSGVO‑konform betrieben werden.

1.6 Lieferumfang und Dokumentation
Die Lieferung umfasst:

alle beschriebenen Geräte und Systeme,
Netzteile, Lade‑ und Anschlusskabel,
technische Unterlagen, Bedien‑ und Montageanleitungen in deutscher oder englischer Sprache,
Nachweise über Konformität und Sicherheitszertifikate.

1.7 Montage, Inbetriebnahme und Prüfung

fachgerechte Montage und Anschluss des WLAN‑Senders und Empfänger‑Ladesystems,
Einbindung in die vorhandene AV‑/Beschallungsinfrastruktur,
Konfiguration des WLAN‑Streaming‑Systems inklusive Frequenz‑/Kanal‑Zuordnung,
Test der Reichweite, Audioqualität und Receiver‑Funktionalität,
Erstellung einer Abnahme‑ und Prüfprotokolls,
Einweisung des Auftraggebers in Bedienung und Wartung.

1.8 Übergabe

Der Auftragnehmer hat dem Auftraggeber eine vollständige technische Dokumentation, Bedien‑ und Wartungsunterlagen, sowie Protokolle über Prüfung und Abnahme zu übergeben.

Technische Daten

Technische Daten

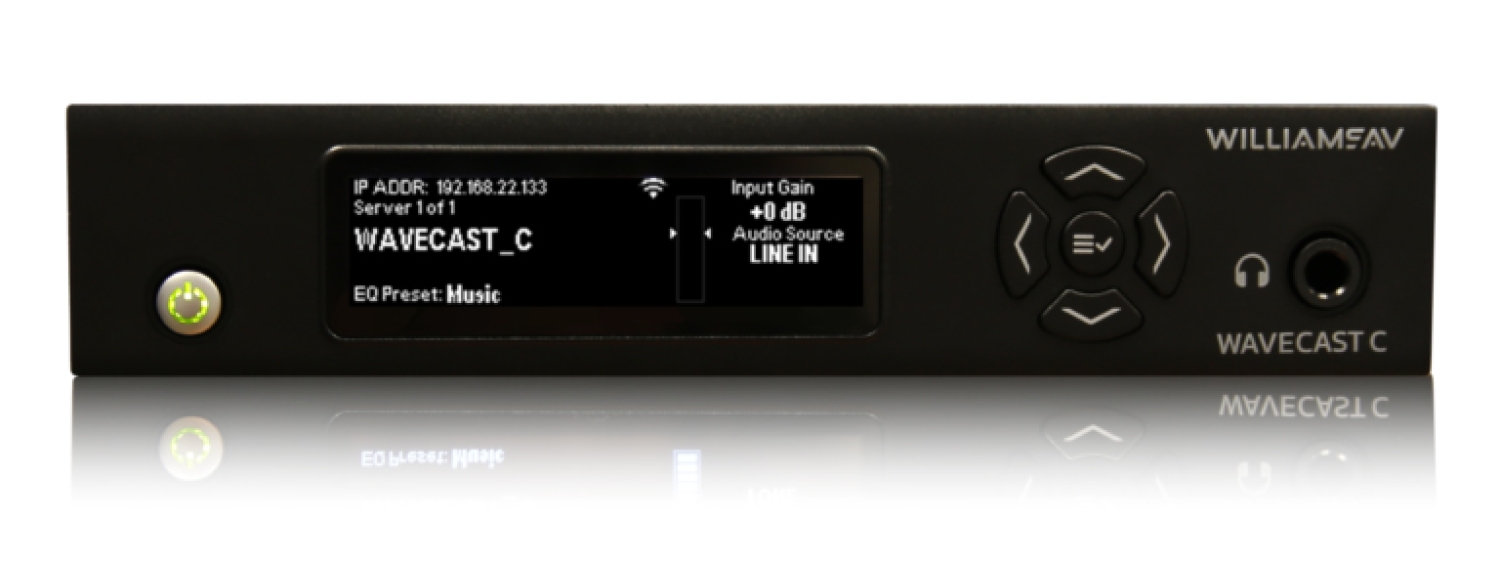

WaveCAST C Transmitter (Sender) – WF T5C

Allgemein

Modell: WF T5C (WaveCAST C Wi‑Fi Audio Transmitter)
Farbe: Schwarz
Rack‑Montage: Standard 19″, 1/2‑Rack‑Breite

Abmessungen & Gewicht

Maße: 21,5 × 21 × 4,4 cm
Gewicht: 1,45 kg

Stromversorgung

Netzteil: Desktop‑Transformer (TFP 062)
Eingang: 100‑240 VAC, 50/60 Hz
Ausgang: 24 VDC, 750 mA, 18 W

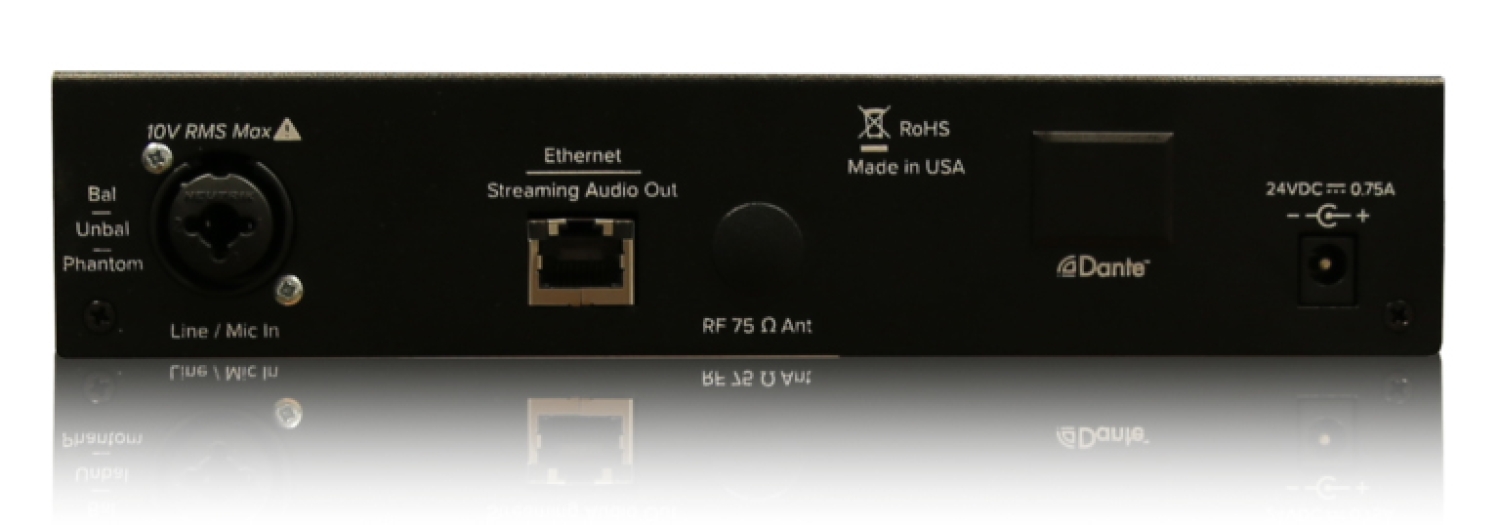

Netzwerk & Steuerung

Ethernet: 1× RJ‑45, 10/100 Base‑T, DHCP erforderlich
Web UI & Telnet: Steuerung und Monitoring über Netzwerk

Audioeingänge

Kombi‑Jack: 1× XLR + 1/4″ TRS für Mic/Line
Phantom Power: 14,4 VDC
DSP‑Funktionen: AGC, Limiter, Hoch‑/Tiefpass‑Filter, Presets

Audioqualität

Frequenzgang: 31 Hz‑16 kHz ±3 dB
SNR: 64 dB (typisch)
THD: < 0.25 % @ 1 kHz

Betrieb

Temperatur: +0 °C – +50 °C
Zulassungen: FCC, CE, RoHS3, WEEE, UK CA, RCM

WAV Pro Wi‑Fi Receiver – WF R2‑N

Abmessungen & Gewicht

Maße: 3.02″ × 0.35″ × 6.64″ (76,7 × 9 × 168,7 mm)
Gewicht: ca. 7.41 oz (210 g) ohne Schutzhülle

Display & Bedienung

Display: 6.8″ Full HD+ Infinity Dot (1080×2460)

Audio & Anschluss

Kopfhörer: 3,5 mm Stereo‑Jack

Strom & Batterie

Akku: Lithium‑Polymer (5 000 mAh, nicht entfernbar)
Laufzeit: bis zu 40 Std. kontinuierliches Streaming
Ladeanschluss: USB‑C

Konnektivität

Wi‑Fi‑Frequenzen: 2,4 GHz & 5 GHz
Bluetooth®: unterstützt Bluetooth‑Headsets/Neckloops (latency möglich)

Zulassungen & Garantie

Zertifizierungen: CE, FCC, WEEE, CB Scheme, UK CA, RoHS3, RCM/IC pending
Garantie: 2 Jahre auf Gerät; 1 Jahr Batterie

Zubehör & Peripherie

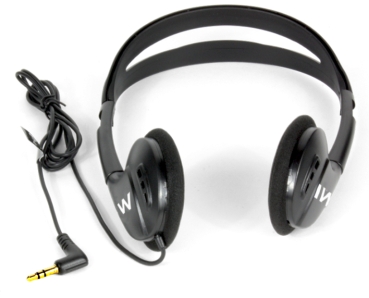

HED 024 Stereo‑Kopfhörer

Plug: 3,5 mm Stereo
Frequenzbereich: 20 Hz‑20 kHz
Empfindlichkeit: 108 dB @ 1 kHz

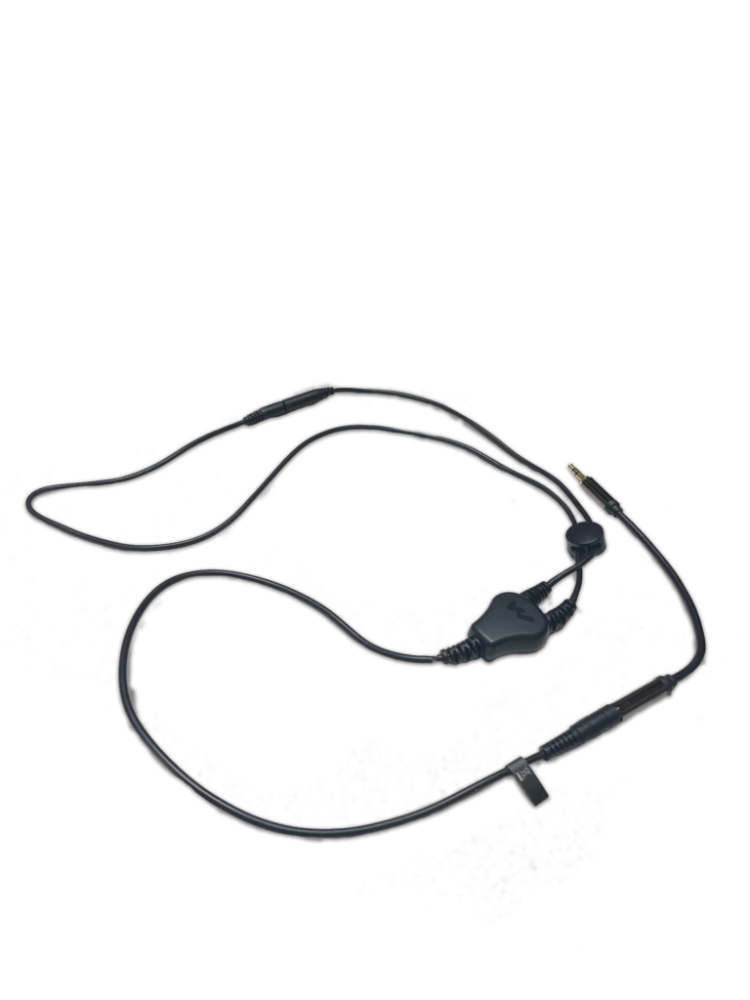

NKL 008 Neckloops

Impedanz: 8‑16 Ω

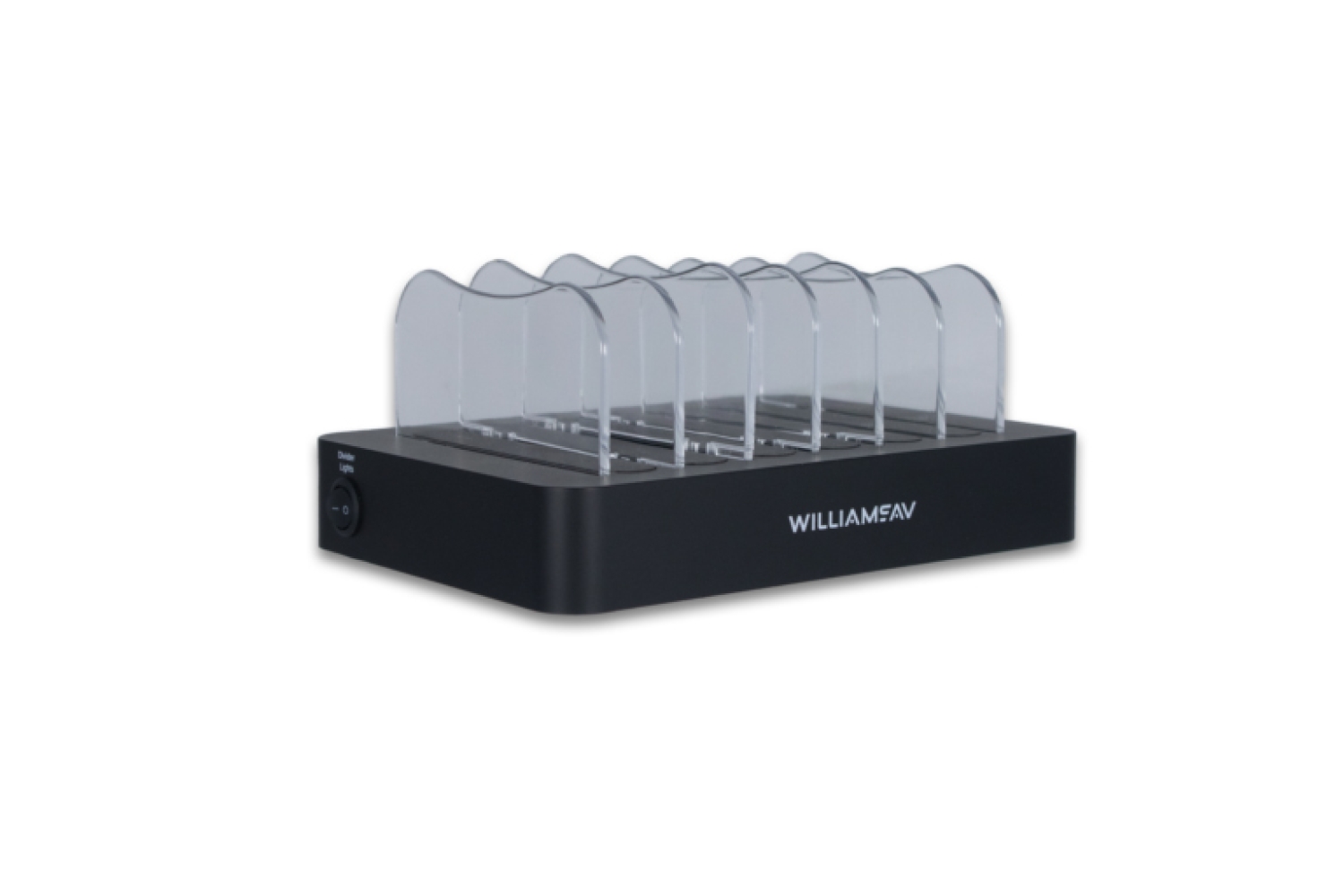

AC CHG406 6‑Bay Charger

Eingang: AC 100‑240 V
Output: DC 5 V/10 A
