Williams AV WF T8 D

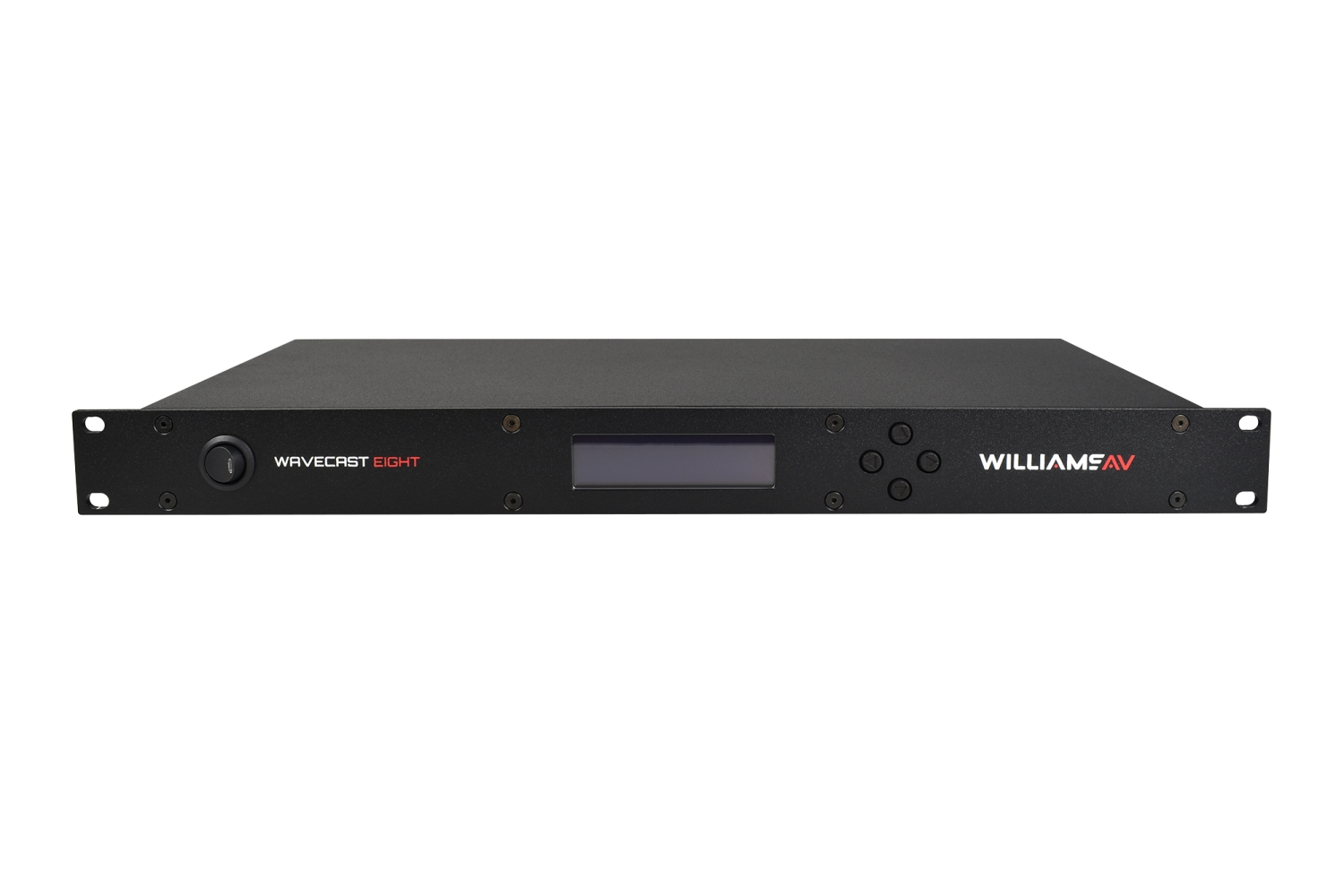

Williams AV WF T8 D WaveCAST Eight mit Dante
Das WaveCAST EIGHT with Dante (WF‑T8 D) von Williams AV ist eine hochentwickelte 8‑Kanal‑Wi‑Fi‑Assistive‑Listening‑Plattform mit Dante®‑Audio‑Integration, die professionelle Audio‑Streaming‑Anforderungen in anspruchsvollen Umgebungen abdeckt. Dieses Gerät wurde speziell für große Auditorien, Veranstaltungsstätten, Kirchen, Konferenzräume oder andere anspruchsvolle AV‑Installationen entwickelt, in denen hochwertige Tonübertragung in Echtzeit über ein vorhandenes WLAN‑Netzwerk erforderlich ist.
Dank der integrierten Dante®‑Schnittstelle lässt sich der WaveCAST EIGHT D in moderne digitale Netzwerk‑Audio‑Setups einbinden und ermöglicht das zuverlässige Streaming von bis zu acht separaten Audiokanälen über WLAN an Smartphones, Tablets oder kompatible Empfänger. Die digitale Signalverarbeitung (DSP) sorgt für klare Sprachverständlichkeit, hochwertige Musikwiedergabe und flexible Anpassung des Klangbildes über vorkonfigurierte oder benutzerdefinierte Audio‑Presets.
Mit der kostenfreien WaveCAST‑App für iOS und Android können Zuhörer intuitiv Kanäle auswählen und die Lautstärke steuern, sobald sie sich im Netzwerk befinden. Die Dante‑Einbindung erweitert die Flexibilität und erlaubt die Nutzung professioneller Netzwerk‑Audioquellen aus größeren AV‑Systemen.
Das WaveCAST EIGHT with Dante (WF‑T8 D) von Williams AV ist eine hochentwickelte 8‑Kanal‑Wi‑Fi‑Assistive‑Listening‑Plattform mit Dante®‑Audio‑Integration, die professionelle Audio‑Streaming‑Anforderungen in anspruchsvollen Umgebungen abdeckt. Dieses Gerät wurde speziell für große Auditorien, Veranstaltungsstätten, Kirchen, Konferenzräume oder andere anspruchsvolle AV‑Installationen entwickelt, in denen hochwertige Tonübertragung in Echtzeit über ein vorhandenes WLAN‑Netzwerk erforderlich ist.
Dank der integrierten Dante®‑Schnittstelle lässt sich der WaveCAST EIGHT D in moderne digitale Netzwerk‑Audio‑Setups einbinden und ermöglicht das zuverlässige Streaming von bis zu acht separaten Audiokanälen über WLAN an Smartphones, Tablets oder kompatible Empfänger. Die digitale Signalverarbeitung (DSP) sorgt für klare Sprachverständlichkeit, hochwertige Musikwiedergabe und flexible Anpassung des Klangbildes über vorkonfigurierte oder benutzerdefinierte Audio‑Presets.
Mit der kostenfreien WaveCAST‑App für iOS und Android können Zuhörer intuitiv Kanäle auswählen und die Lautstärke steuern, sobald sie sich im Netzwerk befinden. Die Dante‑Einbindung erweitert die Flexibilität und erlaubt die Nutzung professioneller Netzwerk‑Audioquellen aus größeren AV‑Systemen.
Eigenschaften
- Allgemeine Funktionen & Streaming
- Multi‑Channel‑Wi‑Fi‑Audio‑Streaming‑Plattform mit 8 Kanälen für Assistive Listening oder mehrere Audioquellen.
- Dante®‑Audio‑Integration (RJ‑45‑Dante‑Eingang) zur nahtlosen Einbindung in digitale Audionetzwerke.
- Unterstützt hochwertige, latenzarme Echtzeit‑Übertragung über lokale WLAN‑Infrastrukturen.
- Kompatibel mit der WaveCAST‑App (iOS/Android) zur Kanal‑ und Lautstärkesteuerung.
- DSP & Audio
- Hardware‑DSP‑Architektur mit Kompression, Hoch‑/Tiefpass‑Filtern und Presets für Musik, Sprache oder kundenspezifische Anforderungen.
- 16‑Bit DAC mit 48 kHz‑Sample‑Rate für klaren, rauscharmen Klang.
- Audio Equalization und Gain‑Control (‑60 dB bis +6 dB) über Menü.
- Netzwerk & Konnektivität

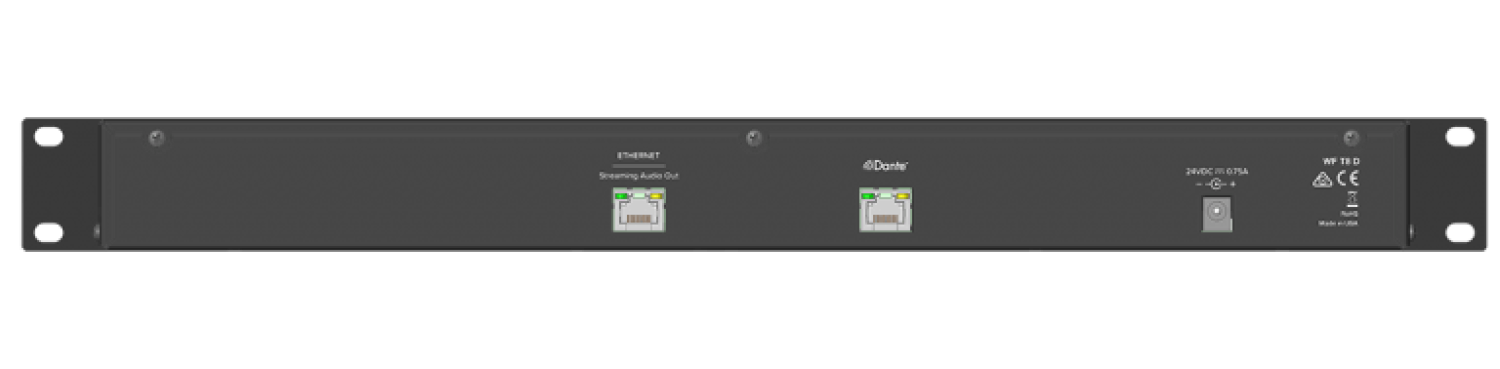

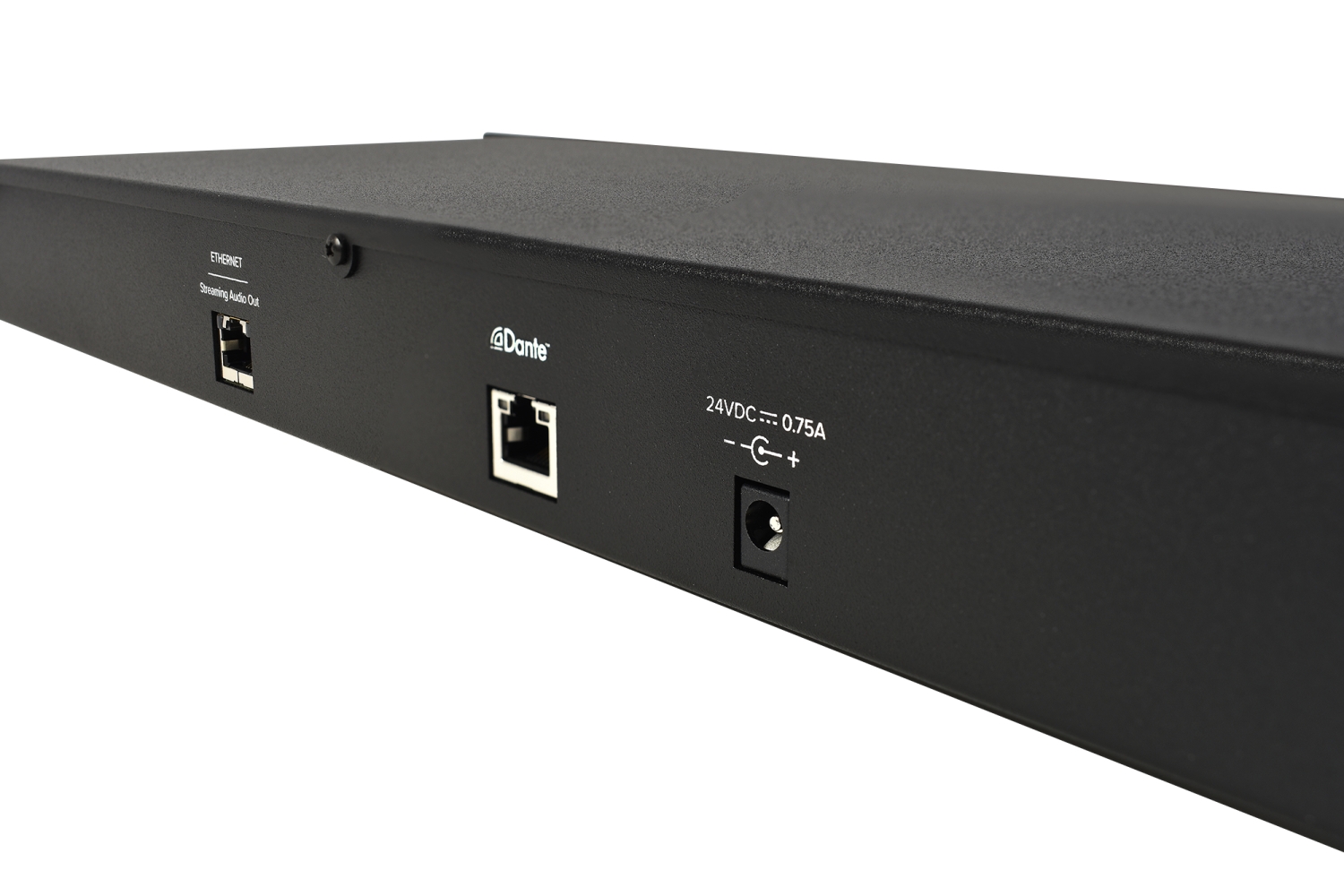

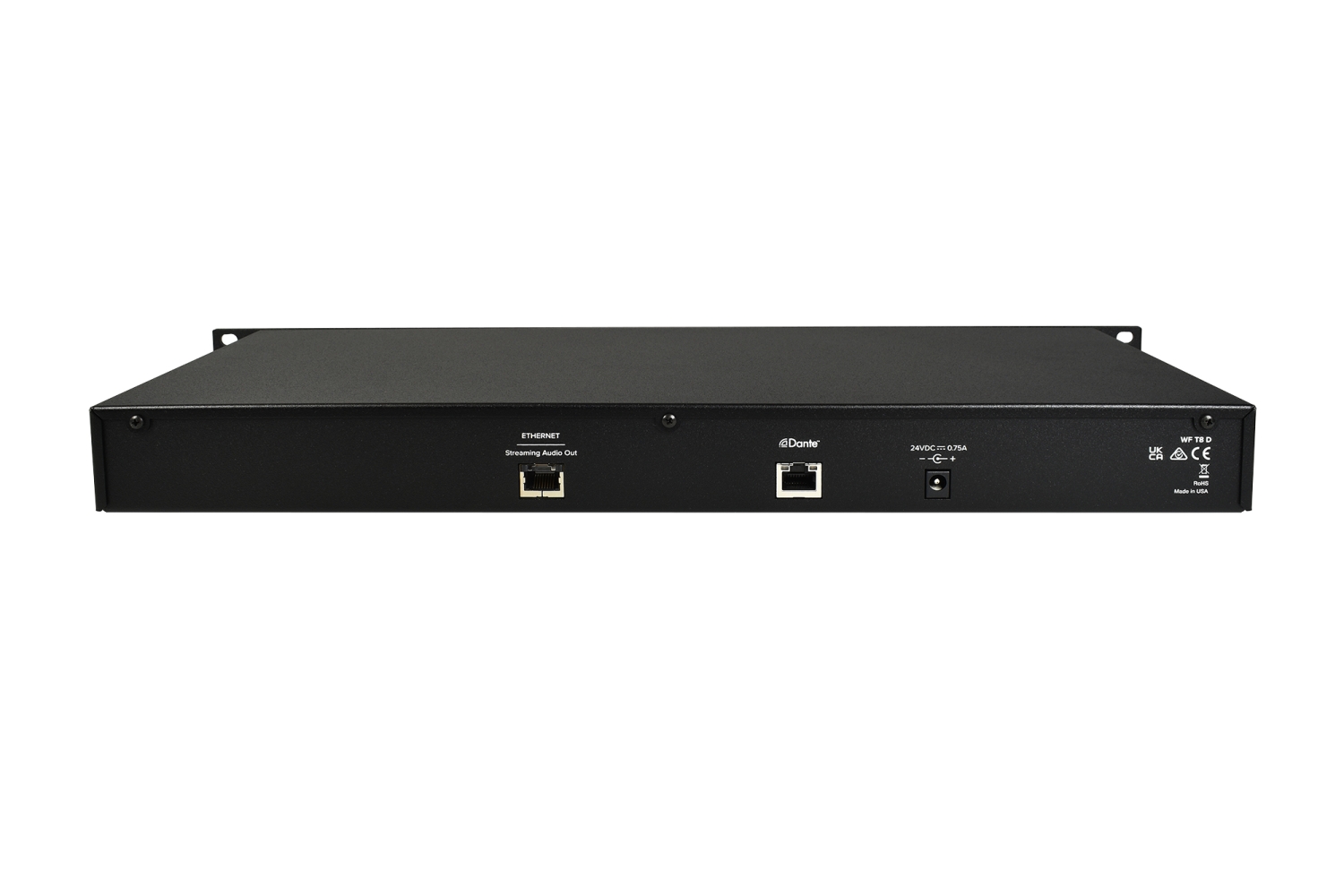

- Dante®‑RJ‑45‑Audioeingang – kompatibel mit CAT5e‑Kabeln bis 100 m.
- Ethernet‑RJ‑45 für Netzwerk‑Steuerung und App‑Anbindung.
- Mechanische & Design‑Aspekte

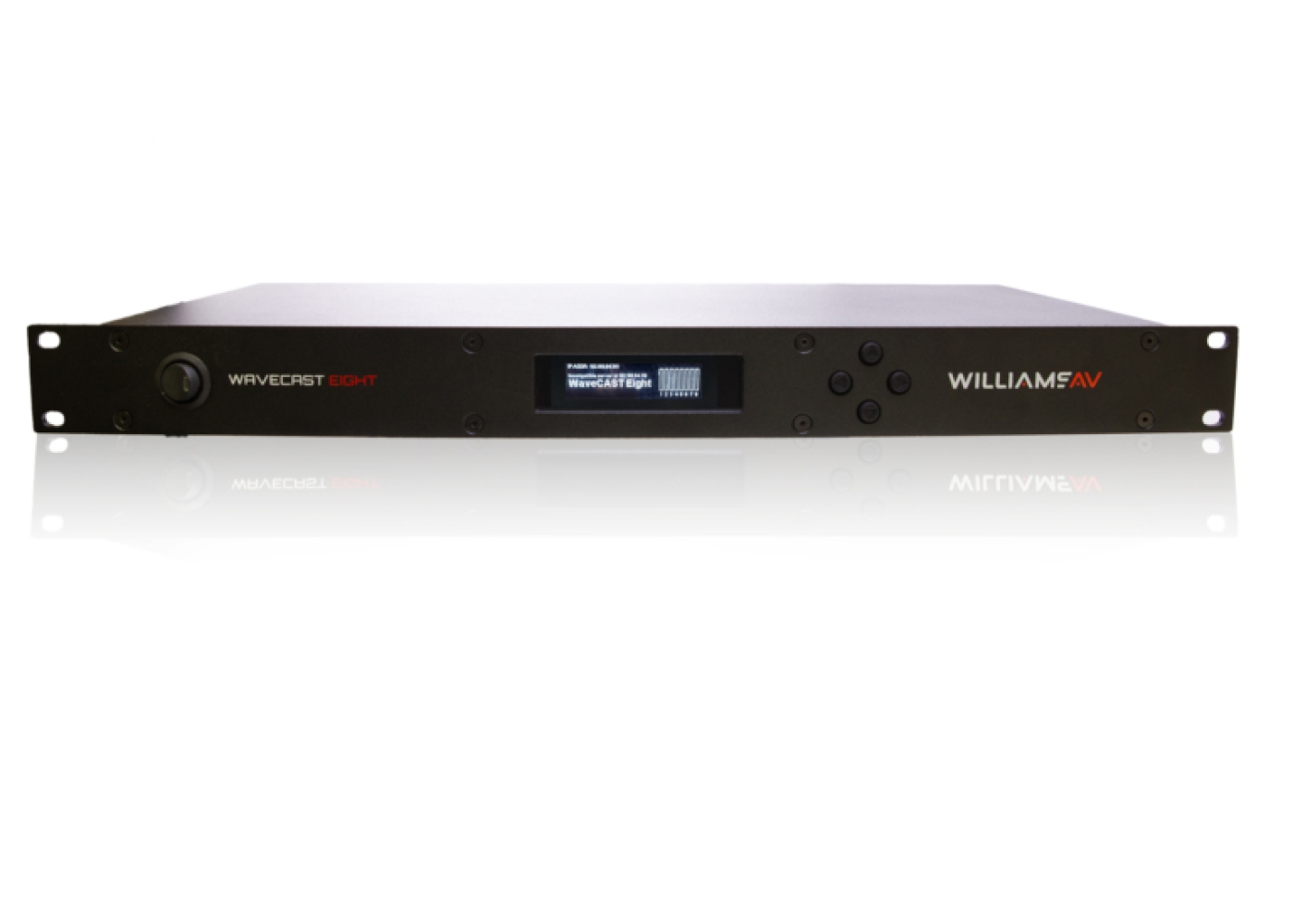

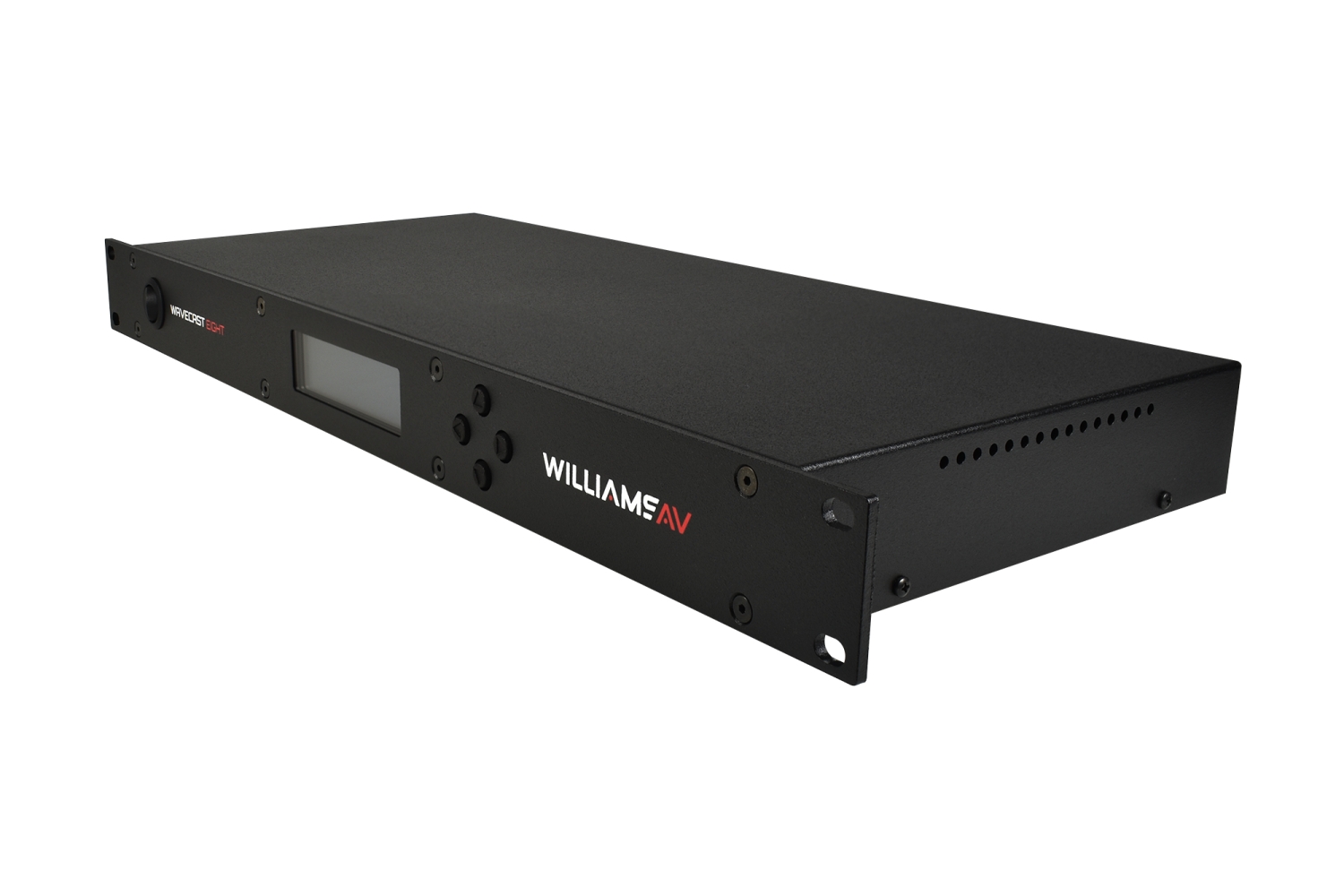

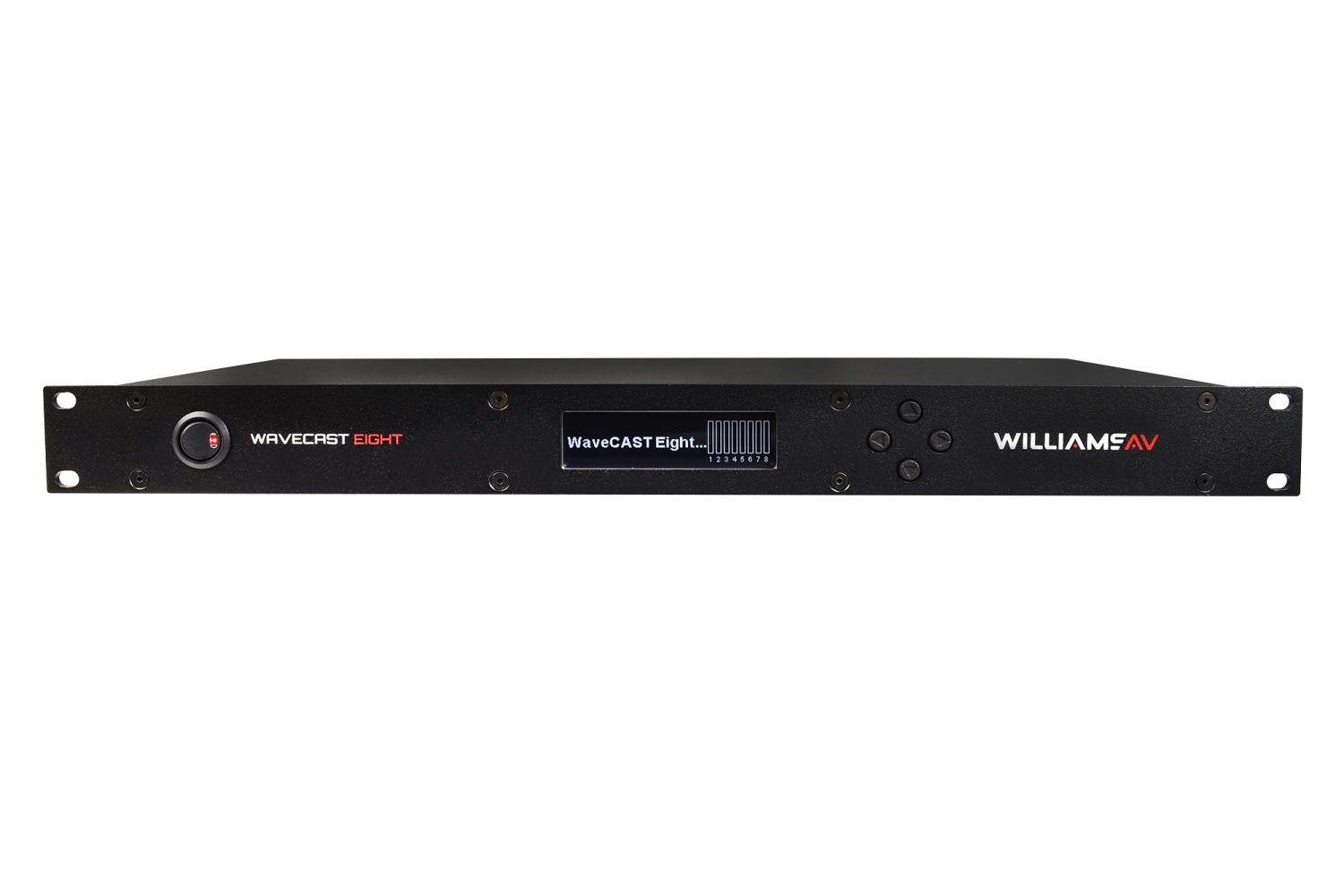

- 19″‑Rack‑montierbar, 1 HE hoch – geeignet für professionelle AV‑Schränke.

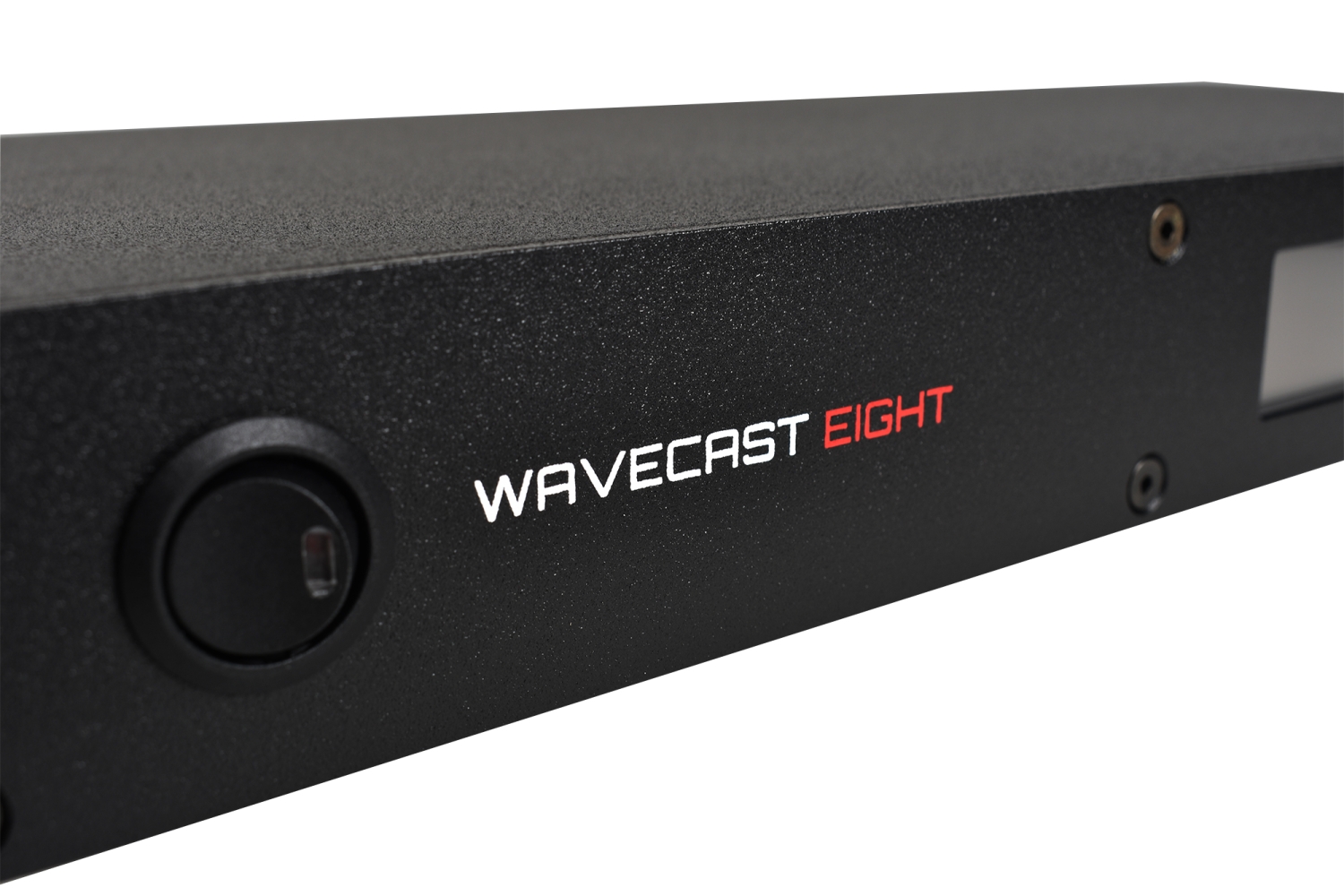

- Robustes Metallgehäuse mit Ein/Aus‑Schalter mit LED‑Anzeige.
- Betrieb & Umwelt
- Breiter Betriebstemperaturbereich für permanente AV‑Installationen.
- Zertifiziert für zahlreiche regionale und internationale Standards.
- 1x WaveCAST EIGHT with Dante Transmitter – Modell WF‑T8 D
- 1x Netzteil (Desktop Style Transformer, TFP‑062)
- 1x IEC‑Netzkabel
- 1x Kurzanleitung / Sicherheitshinweise
Hinweis: WLAN‑Router, Empfangsgeräte (z. B. Smartphones/Tablets oder WaveCAST‑Receiver), Kopfhörer oder weiteres AV‑Zubehör sind nicht im Lieferumfang enthalten und separat zu erwerben.
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für Williams AV WaveCAST Wi‑Fi‑Audio‑Sender WF T8‑D (WaveCAST EIGHT with Dante) – eine mehrkanalige Wi‑Fi‑Assistive‑Listening‑Plattform mit integriertem Dante®‑Audio‑Eingang, Art.-Nr. 58.05.03, Vertrieb TRIUS Pro-AV:
1. Leistungsbeschreibung – Multi‑Channel Wi‑Fi‑Audio‑Sender „WaveCAST EIGHT with Dante“ (WF T8‑D)
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung, Montage, Integration und betriebsbereite Inbetriebnahme eines professionellen Multi‑Channel Wi‑Fi‑Assistive‑Listening‑Senders zur drahtlosen Audioübertragung über ein vorhandenes WLAN‑Netzwerk. Das Gerät übernimmt die Echtzeit‑Übertragung von mehreren unabhängigen Audiokanälen in hoher Qualität an Smartphones/Tablets oder kompatible Empfänger zur Unterstützung barrierefreien Zuhörens und zur simultanen Bereitstellung von Informations‑ oder Medieninhalten für Nutzer mit und ohne Hörbeeinträchtigung. Der integrierte Dante®‑Netzwerkschnittstelle‑Eingang ermöglicht digitale Audioeinspeisung aus IP‑Audio‑Netzwerken.
2. Leistungsumfang
2.1 Systemkomponenten
Der Auftragnehmer liefert mindestens:
- 1× WaveCAST EIGHT Wi‑Fi‑Audio‑Sender „WF T8‑D“ inklusive Netzteil und erforderlicher Netz‑/Befestigungsmittel.
- Montagematerial oder Rack‑Kit zur Integration in ein Standard‑19″‑AV‑Rack.
- Anschluss‑ und Installationszubehör.
- Technische Dokumentation, Bedien‑ und Konformitätsunterlagen.
3. Technische Anforderungen – Sender
3.1 Allgemeine Merkmale
Der Wi‑Fi‑Audio‑Sender muss mindestens folgende Eigenschaften aufweisen:
- Multi‑Channel Wi‑Fi‑Streaming: Streaming mehrerer unabhängiger Audiokanäle über ein bestehendes Wi‑Fi‑Netzwerk in Echtzeit für mobile Endgeräte oder dedizierte WaveCAST‑Empfänger.
- Kompatibel mit iOS‑ und Android‑Geräten über die zugehörige WaveCAST‑App zur einfachen Kanal‑ und Lautstärkewahl für den Hörer.
- Dante®‑Eingang: RJ‑45‑Schnittstelle zur digitalen Audioeinspeisung aus Dante‑Netzwerken (bis 100 m CAT5e).
3.2 Audio‑ und DSP‑Eigenschaften
- DSP‑Audioverarbeitung: Integrierte DSP‑Basiseinheit mit Kompression, Hoch‑/Tiefpass‑Filtern und wählbaren Presets (z. B. Hearing‑Assistance, Music, Voice, Custom).
- Audioqualität: 16‑Bit‑DAC bei 48 kHz Abtastrate mit definiertem Frequenzgang und niedrigem Verzerrungsgrad abhängig von gewählter Audioquelle.
3.3 Netzwerk‑ und Schnittstellen
- Ethernet: RJ‑45‑Netzwerkanschluss für Dante®‑Audio‑Input und Systemsteuerung.
- Wi‑Fi‑Integration: Unterstützung von standardisierten WLAN‑Protokollen zur effizienten Übertragung mehrerer Audiokanäle in Unicast‑ und Multicast‑Konfigurationen.
3.4 Mechanische und elektrische Merkmale
- Rackmontagefähigkeit: Geeignet für Standard‑19″‑Rack‑Installation (1 HE, 43,2 cm Breite).
- Spannungsversorgung: Externes Netzteil, Eingang 100–240 VAC, 50/60 Hz, Ausgang 24 V DC.
- Temperaturbereich: Betrieb geeignet für typische AV‑Umgebungen (0 °C bis +50 °C).
4. Sicherheit, Normen und Zertifizierung
Die Anlage muss folgende Anforderungen erfüllen:
- CE‑Konformität sowie Übereinstimmung mit einschlägigen EU‑Produktsicherheits‑ und EMV‑Richtlinien einschließlich RoHS3.
- Weitere anerkannte internationale Zulassungen/Markierungen je nach Einsatzmarkt wie FCC, WEEE, PSE, RCM, CB Scheme.
- Die Wi‑Fi‑Audioübertragung ist gemäß lokalen gesetzlichen Vorgaben sowie DSGVO‑konform zu betreiben.
5. Montage, Inbetriebnahme und Prüfung
- Fachgerechte Montage und Anschluss: Montage und fachgerechter Anschluss des Senders an das vorhandene Beschallungs‑/AV‑System und die Netzwerk‑Infrastruktur.
- Netzwerkeinbindung: Konfiguration von WLAN‑Parametern und Audiokanälen einschließlich SSID, Sicherheitsprofilen und QoS, ggf. in Zusammenarbeit mit Netzwerk‑/IT‑Personal.
- Funktionstest: Prüfung der Echtzeit‑Audioqualität, Reichweite, Kanalverfügbarkeit und Systemstabilität.
- Prüfprotokoll und Einweisung: Erstellung eines Abnahme‑ und Prüfprotokolls sowie Einweisung des Auftraggebers in Bedienung, Bedienoberflächen und Wartung.
6. Lieferung und Dokumentation
Dem Auftraggeber sind vollständig bereitzustellen:
- Gerät, Netzteil, Befestigungs‑ und Anschlussmaterial.
- Technische Unterlagen inklusive Installations‑, Bedien‑ und Wartungsanleitungen.
- Nachweise über Norm‑ und Richtlinienkonformität (z. B. CE‑Erklärung).
Technische Daten:
Allgemeine Informationen
Mechanik & Abmessungen
Strom & Betrieb
Audio‑Performance
Netzwerk & Audio‑Eingänge
Zertifizierungen & Garantie
Allgemeine Informationen
- Modell: WaveCAST EIGHT with Dante (WF‑T8 D)
- Typ: Multi‑Channel Wi‑Fi Assistive Listening System mit Dante‑Audio‑Integration
- Farbe: Schwarz
- Rack‑Montage: Standard 19″, 1 HE hoch, 1 Rack‑Breite
Mechanik & Abmessungen
- Abmessungen (B × T × H): 43,18 × 19,37 × 4,4 cm
- Gewicht: ca. 5.0 lbs (2,27 kg)
Strom & Betrieb
- Netzteil: Desktop Style Transformer (TFP 062)
- Eingang: 100–240 V AC, 50/60 Hz
- Ausgang: 24 V DC, 750 mA, 18 W; 2.5 mm ID, zentrierter Plus‑Pol
- Netzschalter: Kippschalter mit rot hinterleuchteter LED
- Temperaturbereich (Betrieb): 0 °C bis 50 °C
- Temperaturbereich (Lagerung): −20 °C bis 70 °C
Audio‑Performance
- DSP‑Audiofunktionen: Compression (1:1, 1.5:1, 2:1), Hoch‑/Tiefpass‑Filter
- Frequenzgang: 31 Hz – 16 kHz ±3 dB (abhängig vom Dante‑Quellensignal)
- Signal‑Rausch‑Verhältnis: ≥ 69 dB (Streaming‑Betrieb)
- THD: < 0.25 % @ 1 kHz (abhängig vom Dante‑Signal)
- Gleichtaktunterdrückung: > 52 dB @ 1 kHz
Netzwerk & Audio‑Eingänge
- Audio‑Eingang: Dante RJ‑45 (CAT5e bis 100 m, IEEE 802.3 konform)
- Ethernet: RJ‑45 (10/100 Base‑T, eindeutige MAC‑Adresse)
- Audio‑Gain‑Adjust: Einstellbar im Menü (+6 dB bis −60 dB in 1 dB‑Schritten)
Zertifizierungen & Garantie
- Zulassungen: FCC, RoHS3, WEEE, Industry Canada, CE, PSE, RCM, CB Scheme
- Garantie: 2 Jahre
