Williams AV WWF SYS3C WaveCAST System mit 12 WAV Pro WiFi-Receiver
Das WaveCAST System mit 12 WAV Pro Wi‑Fi Receivers (WF SYS3C) von Williams AV ist eine professionelle Wi‑Fi‑Assistive‑Listening‑Plattform, die Echtzeit‑Audio über das vorhandene WLAN‑Netzwerk in Veranstaltungsräumen mit bis zu ca. 300 Sitzplätzen überträgt.
Im Zentrum des Systems steht der WaveCAST‑Transmitter (WF T5C), der Audiosignale drahtlos an bis zu 12 WAV Pro Wi‑Fi‑Empfänger (WF R2‑N) sendet. Diese Empfänger bieten mit ihrem extra großen 6,8″ Full HD+‑Display, Bluetooth®‑Kompatibilität und einer Batterielaufzeit von bis zu 40 Stunden eine benutzerfreundliche Plattform für barrierefreies Zuhören bei Konzerten, Vorträgen, Konferenzen oder Theateraufführungen. Gäste können auch die kostenlose WaveCAST‑App auf ihrem Smartphone nutzen, um Audio direkt über das WLAN‑Netzwerk zu empfangen.
Das System erfüllt die ADA‑Hörzugänglichkeitsanforderungen und wird komplett mit Lade‑ und Montagematerial geliefert, sodass es sofort einsatzbereit ist – perfekt für Installationen in Auditorien, Kirchen, Schulungsräumen und ähnlichen Umgebungen.
Das WaveCAST System mit 12 WAV Pro Wi‑Fi Receivers (WF SYS3C) von Williams AV ist eine professionelle Wi‑Fi‑Assistive‑Listening‑Plattform, die Echtzeit‑Audio über das vorhandene WLAN‑Netzwerk in Veranstaltungsräumen mit bis zu ca. 300 Sitzplätzen überträgt.
Im Zentrum des Systems steht der WaveCAST‑Transmitter (WF T5C), der Audiosignale drahtlos an bis zu 12 WAV Pro Wi‑Fi‑Empfänger (WF R2‑N) sendet. Diese Empfänger bieten mit ihrem extra großen 6,8″ Full HD+‑Display, Bluetooth®‑Kompatibilität und einer Batterielaufzeit von bis zu 40 Stunden eine benutzerfreundliche Plattform für barrierefreies Zuhören bei Konzerten, Vorträgen, Konferenzen oder Theateraufführungen. Gäste können auch die kostenlose WaveCAST‑App auf ihrem Smartphone nutzen, um Audio direkt über das WLAN‑Netzwerk zu empfangen.
Das System erfüllt die ADA‑Hörzugänglichkeitsanforderungen und wird komplett mit Lade‑ und Montagematerial geliefert, sodass es sofort einsatzbereit ist – perfekt für Installationen in Auditorien, Kirchen, Schulungsräumen und ähnlichen Umgebungen.
Eigenschaften
- System‑Funktionen
- Komplettes Assistive‑Listening‑System über Wi‑Fi – speziell für große Veranstaltungsorte.
- Unterstützt Echtzeit‑Audio‑Streaming über WLAN an dedizierte Empfänger und mobile Geräte.
- ADA‑konform für barrierefreies Zuhören bei Vorträgen, Aufführungen und Präsentationen.

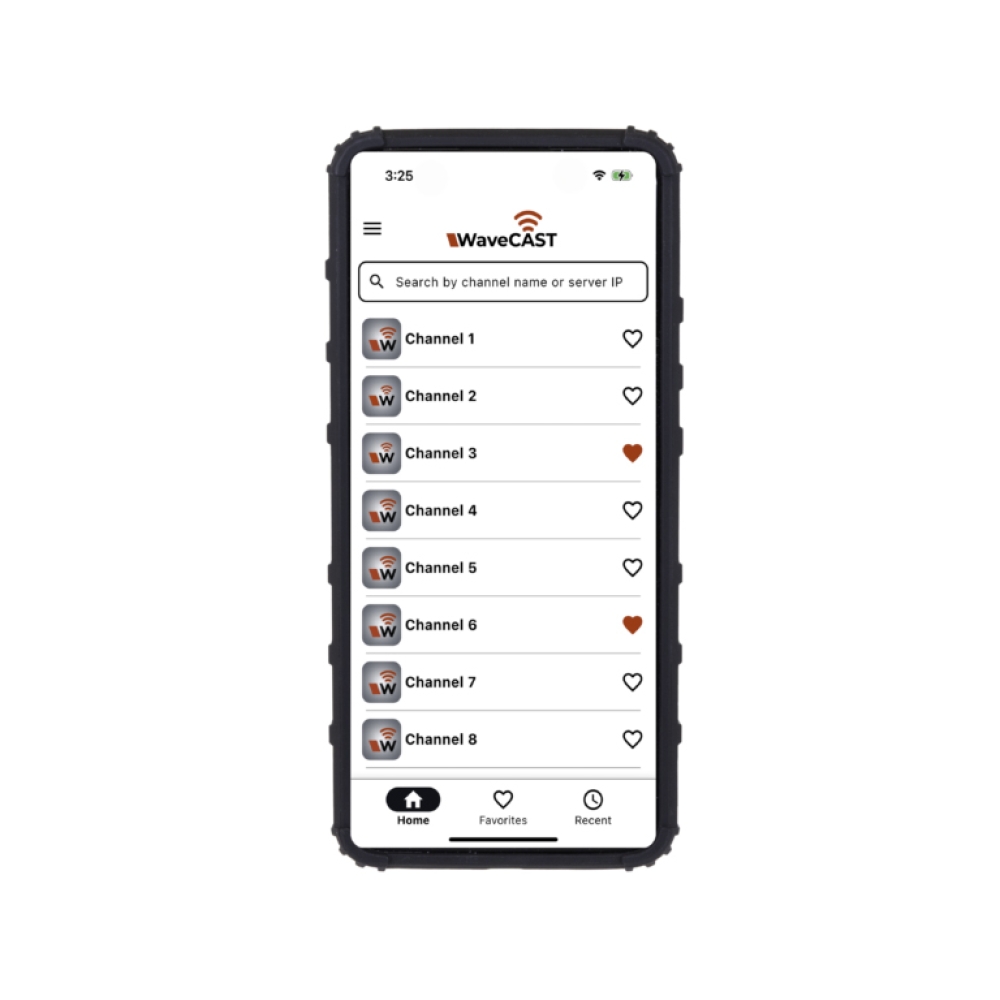

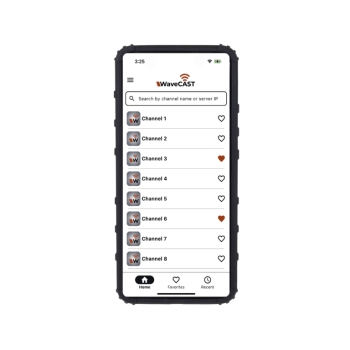

- Erweiterbar durch App‑Empfang via WaveCAST‑App für iOS/Android.
- Empfänger‑Highlights
- 12 × WAV Pro Wi‑Fi Receiver (WF R2‑N) mit 6,8″ Full HD+‑Display für klare Menü‑ und Kanalanzeige.
- Bluetooth®‑Kompatibilität – Verbindung mit eigenen Kopfhörern, Hörgeräten oder Neckloops.
- Bis zu 40 Std. kontinuierliches Streaming pro Ladezyklus.
- Unterstützt 2,4 GHz und 5 GHz WLAN‑Frequenzen.
- Lade‑ & Montagezubehör
- 2 × 6‑Bay Charger (AC CHG406) – für komfortables, gleichzeitiges Laden der Empfänger.
- Rack Panel Kit (RPK 005) für ordentliche Rack‑Montage des Senders.
- Neckloops (NKL 008) und HED 024 Stereo‑Kopfhörer für flexible Höroptionen.
- ADA Wall Plaque (IDP 008) für barrierefreie Hinweis‑Beschilderung.
- Allgemein
- Bestehendes Wi‑Fi‑Netzwerk erforderlich (Router/DHCP).
- Ideal für Auditorien, Kirchen, Konferenzräume, Theater und Bildungseinrichtungen.

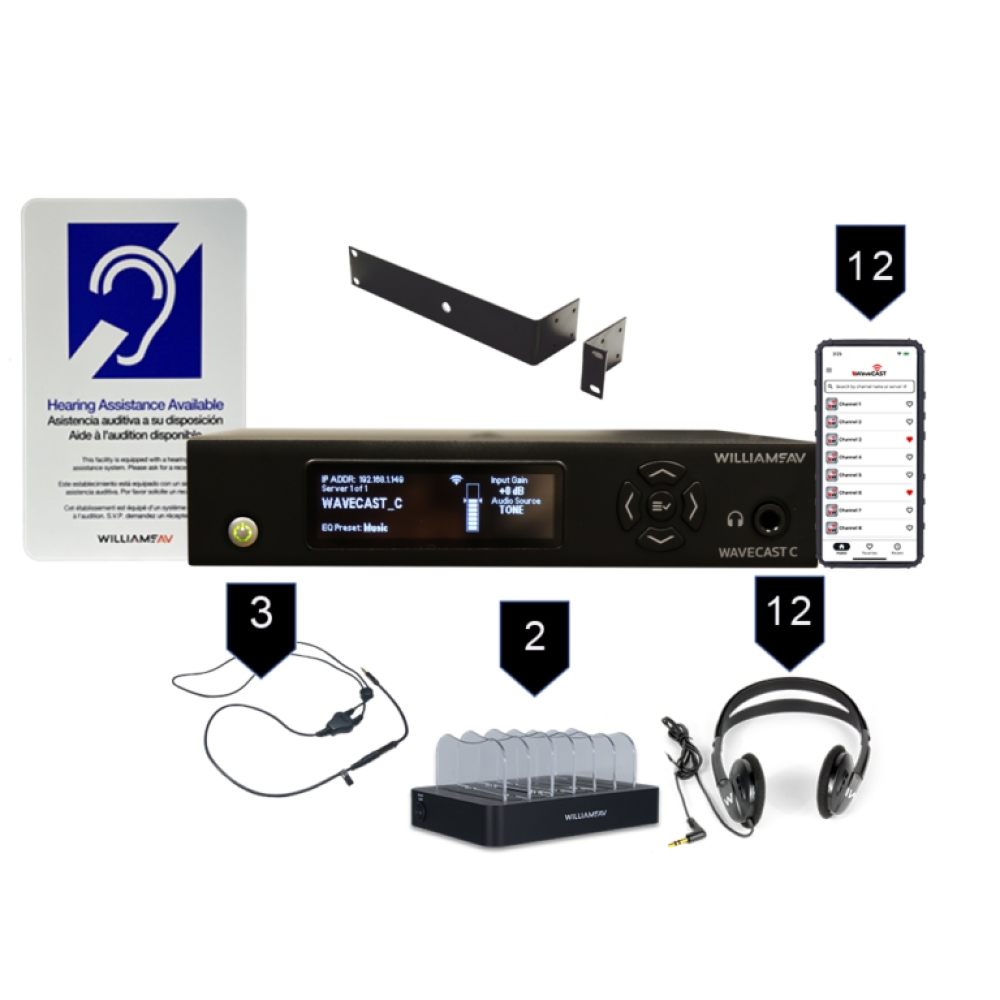

- 1x WaveCAST Transmitter (WF T5C)
- 12x WAV Pro Wi‑Fi Receivers (WF R2‑N)
- 2x 6‑Bay Chargers (AC CHG406)

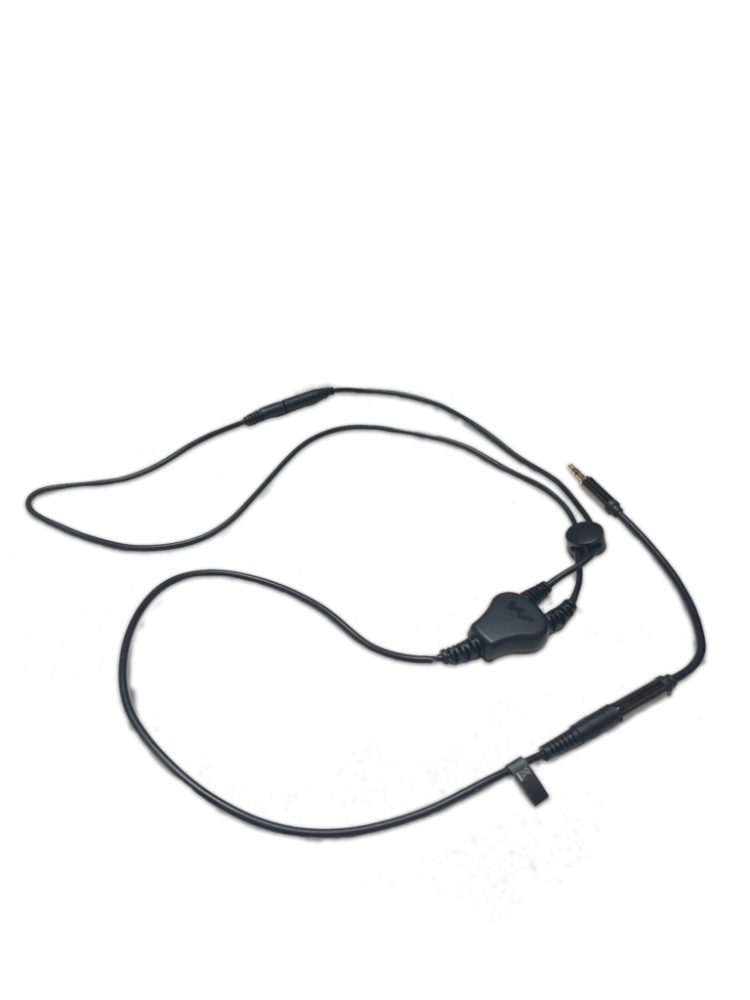

- 3x Neckloops (NKL 008)

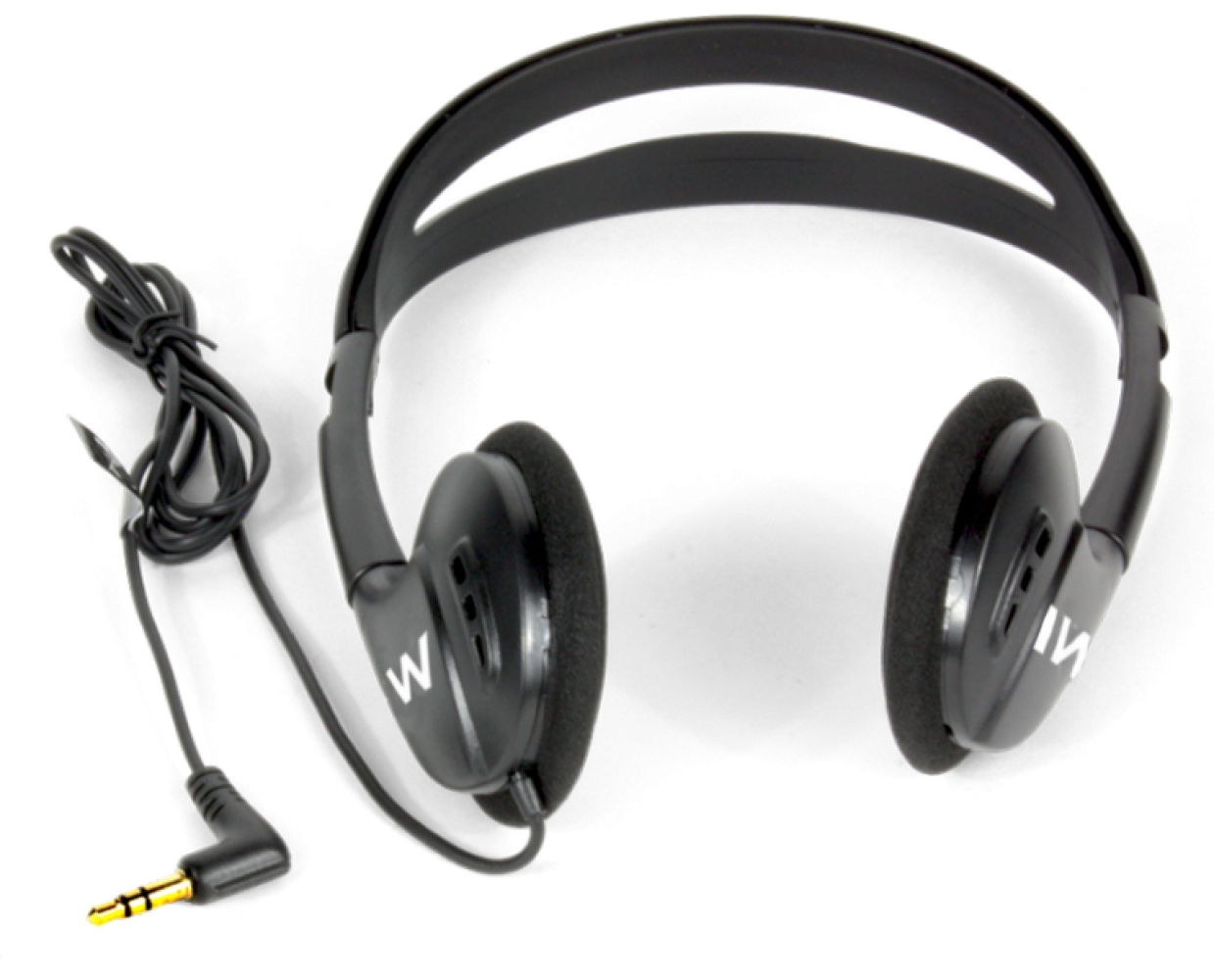

- 12x Folding Stereo Headphones (HED 024)

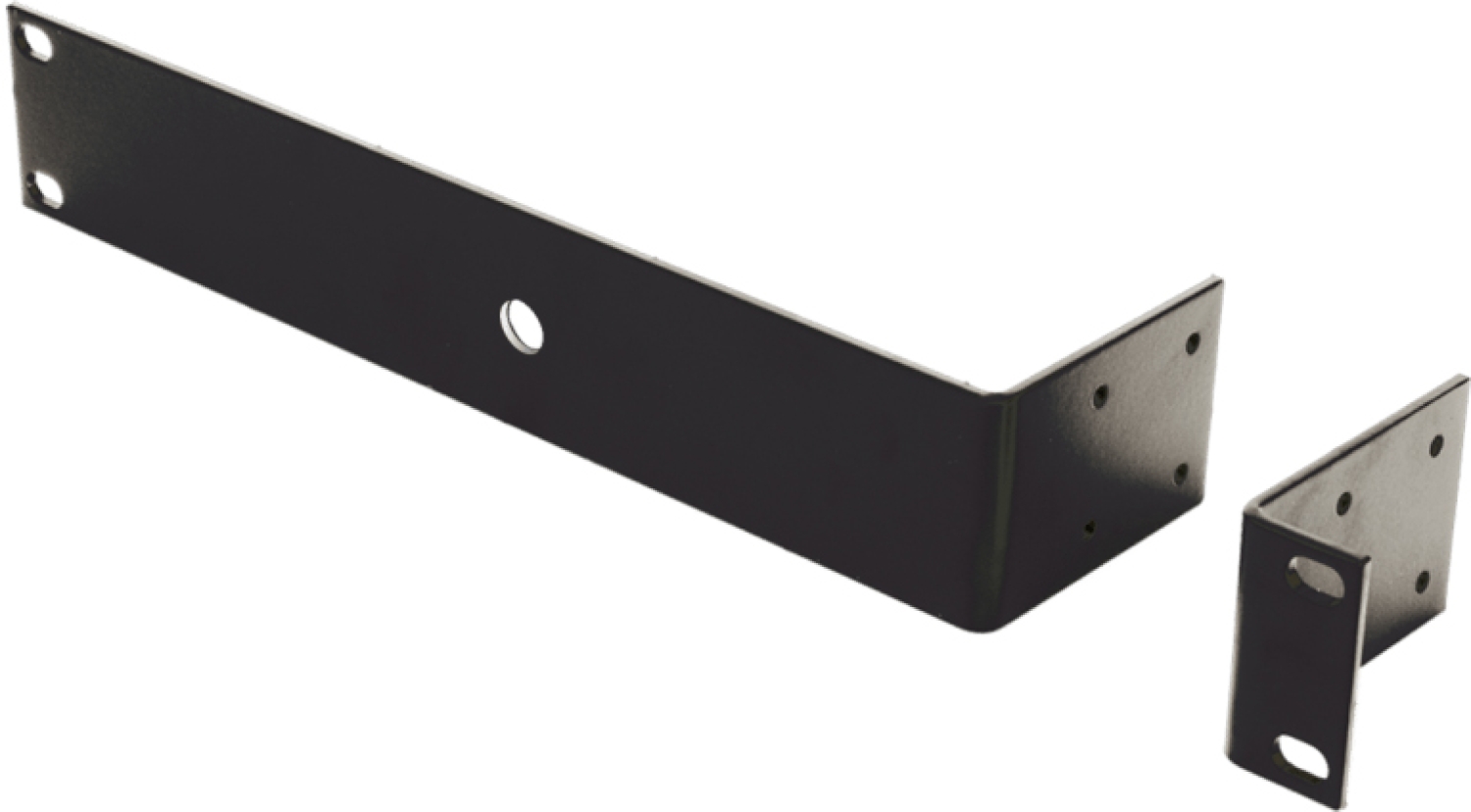

- 1x Rack Panel Kit (RPK 005)
- 1x ADA Wall Plaque (IDP 008)
Hinweis: WLAN‑Router oder zusätzliche Netzwerk‑Hardware ist nicht enthalten und muss separat bereitgestellt werden.
VOB/C‑ und DIN 18299‑konformer Ausschreibungstext für Williams AV WaveCAST Wi‑Fi Assistive‑Listening‑System „WF SYS3C‑01“ (Wi‑Fi‑Audio‑Assistenzsystem mit 12 WAV Pro Wi‑Fi‑Empfängern), Art.-Nr. 58.05.08, Vertrieb TRIUS Pro-AV:
1. Leistungsbeschreibung – Wi‑Fi‑Assistive‑Listening‑System
1.1 Allgemeines
Gegenstand dieser Leistung ist die Lieferung, Montage, betriebsbereite Installation und Inbetriebnahme eines Wi‑Fi‑basierten Assistive‑Listening‑Systems zur drahtlosen, latenzarmen Echtzeit‑Audioübertragung über ein vorhandenes WLAN‑Netzwerk. Das System unterstützt Personen mit Hörbeeinträchtigungen durch die Bereitstellung von Audio aus Beschallungssystemen über dedizierte Wi‑Fi‑Empfänger oder mobile Endgeräte, um eine barrierefreie Informationsvermittlung gemäß einschlägiger Barrierefreiheitsnormen sicherzustellen.
1.2 Systemanforderung
Der Lieferumfang umfasst mindestens:
- 1× WaveCAST C WLAN‑Audio‑Sender/Transmitter (WF T5C) zur Einspeisung der Audioquelle in das WLAN‑Streamingsystem,
- 12× WAV Pro Wi‑Fi‑Empfänger (WF R2‑N) mit großen, gut ablesbaren Displays und Bedienoberflächen,
- 12× faltbare Stereo‑Kopfhörer,
- 3× Halsschlaufen/Neckloops zur Nutzung mit Hörhilfen,
- 2× 6‑fach Ladegeräte inklusive Netzteile zur zentralen Aufladung der Empfänger,
- 1× Rack‑Montage‑Kit für die Integration des Senders in bestehende AV‑Racks,
- 1× ADA‑konformes Informationsschild / Wandschild gemäß barrierefreien Richtlinien,
- erforderliche Anschluss‑ und Ladezubehörteile.
1.3 Technische Anforderungen – WLAN‑Audio‑Sender
Der WLAN‑Audio‑Sender muss mindestens folgende Anforderungen erfüllen:
- Echtzeit‑Streaming von Audiokanälen über ein vorhandenes IEEE 802.11 WLAN‑Netzwerk (2,4 GHz und/oder 5 GHz) zur Audioübermittlung an die Empfänger oder über eine App unterstützte Endgeräte.
- Professionelle Audioeingänge (z. B. XLR/Line‑In) inklusive DSP‑Audioverarbeitung für Sprach‑ und Musikoptimierung (z. B. Hoch‑/Tiefpass‑Filter, Kompression).
- Steuer‑ und Konfigurationsmöglichkeiten über Front‑Display, Netzwerk‑Interface oder Web UI zur Kanal‑/Sprach‑/Funktionseinstellung.
- Robuste Bauform mit Rack‑Montageoption entsprechend Standard‑19″‑Racks.
1.4 Technische Anforderungen – Wi‑Fi‑Empfänger
Die 12 WAV Pro Wi‑Fi‑Empfänger müssen mindestens folgende Merkmale besitzen:
- Empfangseinheit für Audiostreams über das WLAN‑Assistive‑Listening‑System, kompatibel mit dem WaveCAST‑Sender.
- Großes, gut ablesbares Display zur Auswahl von Kanälen, Spracheinstellungen und zur Anzeige des Betriebsstatus.
- Bluetooth®‑Kompatibilität zur Verbindung mit persönlichen Kopfhörern, Hörgeräten oder Halsschlaufen.
- Lithium‑Polymer‑Akku mit Betriebsdauer von bis zu ca. 40 h bei typischer Nutzung und USB‑C‑Ladeanschluss.
- Standard‑3,5‑mm‑Klinkenanschluss für externe Kopfhörer oder Neckloops.
1.5 Sicherheit, Normen und Zertifizierung
- Die gesamte Anlage einschließlich Sender, Empfänger und Zubehör muss den jeweils gültigen EU‑Produktsicherheits‑ und EMV‑Richtlinien (mind. CE, RoHS3, UKCA etc.) entsprechen.
- Die assistive Hörunterstützung erfüllt die gesetzlichen Vorgaben für barrierefreies Zuhören (z. B. ADA‑Konformität, barrierefreie FM/WLAN‑Hörhilfenanforderungen).
- WLAN‑Betrieb ist gemäß den regionalen Funk‑ und Netzwerknormen sowie DSGVO‑konform zu konfigurieren und zu betreiben, um unbefugte Zugriffe zu vermeiden.
1.6 Lieferumfang und Dokumentation
Lieferung umfasst:
- alle beschriebenen Geräte, Module und Zubehörteile,
- Netzteile, USB‑Ladekabel und Ladeeinrichtungen,
- ADA‑Hinweisschilder und Montage‑Kit,
- technische Unterlagen, Bedien‑, Montage‑ und Installationsanleitungen in deutscher oder englischer Sprache,
- Konformitäts‑ und Sicherheitszertifikate.
1.7 Montage, Integration und Inbetriebnahme
- fachgerechte Montage und Anschluss des WLAN‑Audio‑Senders an die vorhandene Beschallungsanlage,
- Integration des Streams in die vorhandene WLAN‑Infrastruktur des Veranstaltungsortes bzw. die erforderliche Netzkonfiguration,
- Installation und Ladeeinrichtung der Empfänger sowie Funktionstests inklusive Reichweiten‑ und Kanal‑/Sprachtests,
- Erstellung einer Abnahme‑ und Prüfprotokolls,
- vollständige Einweisung des Auftraggebers in Bedienung, Pflege und Sicherheit des Systems.
1.8 Übergabe
- Der Auftragnehmer hat dem Auftraggeber eine vollständige technische Dokumentation, Bedien‑, Wartungs‑ und Installationsunterlagen sowie Protokolle über Prüfung und Abnahme zu übergeben.
Technische Daten
WaveCAST Transmitter – WF T5C
WAV Pro Wi‑Fi Receiver – WF R2‑N
Ladegeräte – AC CHG406
WaveCAST Transmitter – WF T5C
- Modell: WF T5C
- Funktion: Wi‑Fi‑Audio Transmitter für Assistive Listening
- Abmessungen: 21.5 × 21 × 4.4 cm
- Gewicht: ca. 3.2 lbs (1.45 kg)
- Betriebsspannung: 100–240 V AC, 50/60 Hz (via Netzteil TFP‑062)

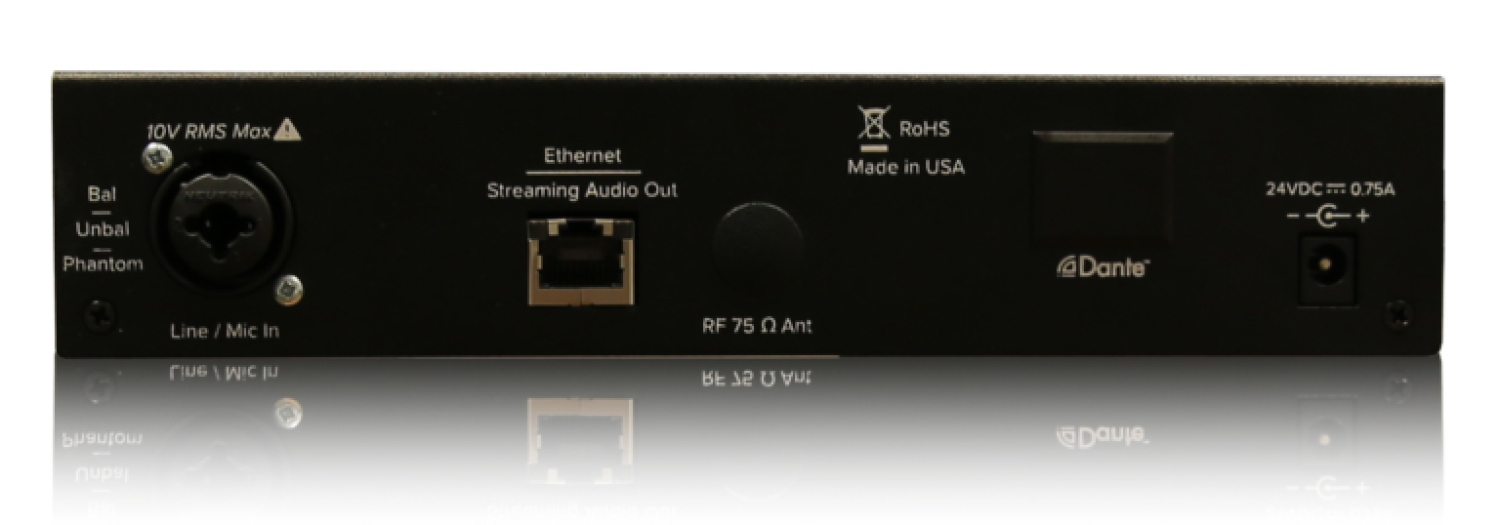

- Audio‑Eingänge: 1 × XLR + 1/4″ TRS (Line/Mic)
- Ethernet: 1 × RJ‑45 (10/100 Base‑T)
- DSP: Compression, Hoch‑/Tiefpass‑Filter, Musik/Sprach‑Presets
- Rack‑Montage: 19″ Standard, 1/2‑Rack breit
- Betriebstemperatur: 0 °C – 50 °C
- Zertifizierungen/Normen: FCC, CE, RoHS3, WEEE, UK CA, RCM
WAV Pro Wi‑Fi Receiver – WF R2‑N
- Display: 6.8″ Full HD+ Infinity Dot, 1080 × 2460 Auflösung
- Abmessungen: 76.7 × 9 × 168.7 mm
- Gewicht: ca. 210 g (ohne Schutzhülle)
- Audio: 3.5 mm Stereo‑Kopfhörerbuchse
- Batterie: Li‑Po 5000 mAh (nicht entfernbar)
- Laufzeit: bis zu 40 Std. kontinuierliches Streaming
- Konnektivität: WLAN (2.4 GHz & 5 GHz), Bluetooth®
- USB: USB‑C für Strom/Charging
- Zulassungen: CE, FCC, WEEE, CB, UK CA, RoHS3 (IC/RCM pending)
- Garantie: 2 Jahre (Empfänger), 1 Jahr Batterie

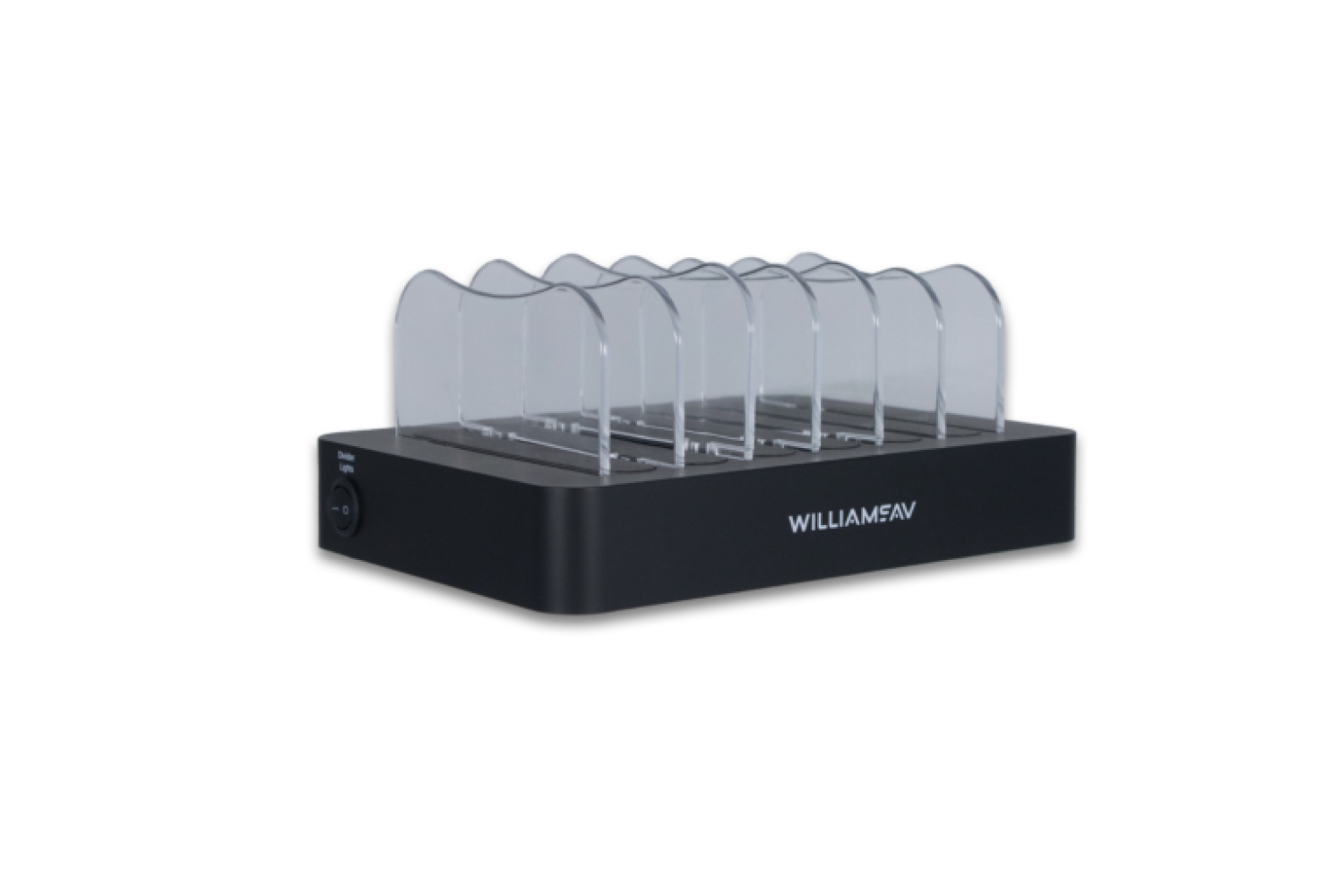

Ladegeräte – AC CHG406
- Plätze: 2 × 6‑Bay Charger
- Stromversorgung: AC 100–240 V → DC 5 V/10 A
- Anschlüsse: USB‑A Ports mit USB‑C und micro‑B Kabeln
- Indikatoren: Individuelle blaue LEDs pro Ladeplatz
