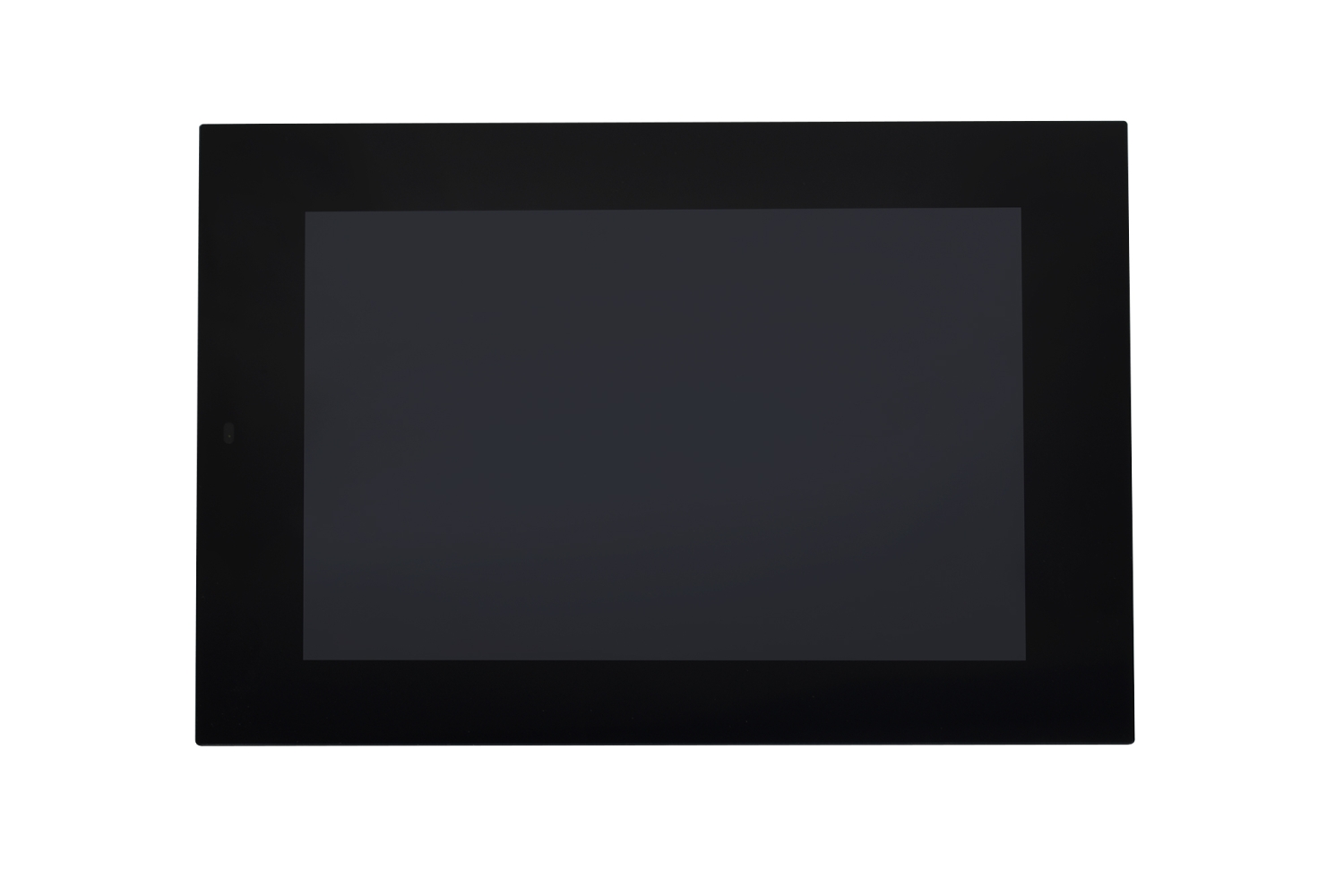

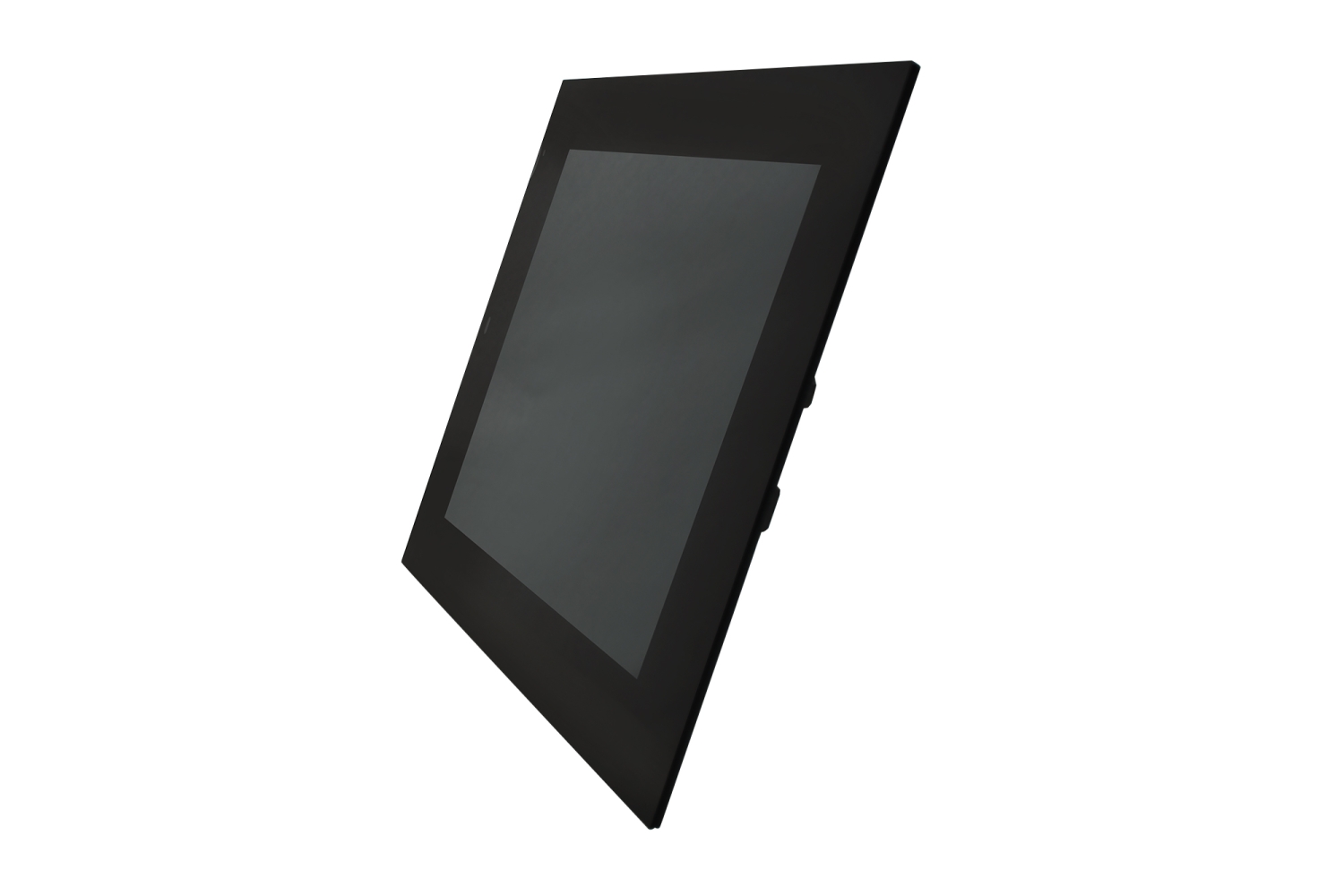

Xilica XTouch 80

Eigenschaften in der Übersicht

• 8 Zoll kapazitiver Touch-Bildschirm mit randlosem Glasdesign
• Farbwiedergabe mit ColorMatch™ – über 16 Millionen Farben
• Auflösung: 1280 × 800 Pixel
• In-Plane-Switching (IPS) Display für breite Blickwinkel
• Helligkeit: ca. 400 Nits
• Versorgung per PoE (IEEE 802.3af, Class 3) über Cat-X Ethernet-Kabel
• Leistungsaufnahme typischerweise 7 W (Bereich ca. 5–9 W)
• Montage flexibel: Wand (US-Doppel-Gang) oder Tisch (mit Ständer)
• Unterstützt Hoch- und Querformat
• Netzwerkanschluss: 1000 Mbps RJ45 Duplex
• Integrierte Steuerlogik – kein externes Steuergerät nötig
• Programmierung per Xilica Designer (Drag & Drop)
• Erweiterbar mit Lua-Skripten oder vorgefertigten Modulen
• PIN-Schutz / Mehrseiten-Layout / Auswahl, Toggle, Level-Steuerung möglich
• Kompatibel mit Xilica Solaro-Serien und anderen AV/Room-Control-Systemen
• Zertifizierungen: CE, FCC Part 15B, RoHS etc.
• Lieferumfang meist: Dual-Gang Niederspannungsrahmen, Reinigungstuch
• Garantie: 1 Jahr

• Standardmäßig bezieht das Panel per DHCP eine IP-Adresse.
• In der Netzwerkumgebung des Xilica Designers kannst du Geräte suchen („Network View → Discover Devices“).
• Falls nötig: statische IP im selben Subnetz wie der Solaro DSP vergeben.

• Öffne den Xilica Designer.
• Erstelle oder öffne ein Projekt, in dem dein Solaro DSP (oder anderes Steuergerät) vorhanden ist.
• Füge das XTouch 80 hinzu (Menü: Devices → Add Device → Control Interfaces → XTouch 80).
• Weise ihm die IP-Adresse des realen Panels zu.
• Sobald das Panel erkannt ist → Verbindung „online“ (grün) prüfen.

• Öffne im Designer dein Projekt.
• Wähle dein XTouch 80 aus und öffne den UI-Editor (per Doppelklick).
• Du siehst die Touch-Fläche (entsprechend 8″ Displaygröße).
• Ziehe aus der Toolbox Bedienelemente auf die Fläche, z. B.:
  • Button (Mute, Preset, Scene Recall)
  • Slider / Fader (Volume)
  • Knopf / Toggle
  • Textfeld, Image, Page Navigation

• In deinem DSP-Design (Solaro-Projekt) findest du die Signalverarbeitungselemente (Gain, Mute, Router usw.).
• Klicke im UI-Editor auf ein Steuerelement → Eigenschaften → „Linked Parameter“.
• Wähle den Parameter des DSP-Blocks, den du steuern möchtest.
• → Damit ist das Touch-Element mit dem realen DSP-Wert verknüpft.
• Wiederhole das für alle Bedienelemente, Presets, Zonen usw.

• Farben, Icons, Schriftgrößen und Seitenhintergründe anpassen.
• Seitenstruktur (Tabs / Buttons / Navigation) anlegen.
• Optional: PIN-Code / Login-Seite hinzufügen (z. B. für Technik-Menüs).

• Für Drittgeräte:
  • Nutze Third-Party Control Blocks (TCP, HTTP, RS232 via Gateway).
  • Sende HTTP-Befehle oder Lua-Scripts aus dem Designer heraus.
• Xilica stellt fertige Treiber-Module bereit (z. B. für Sennheiser, QSC, Extron, Display Control usw.).
• Das XTouch 80 kann direkt mit diesen Modulen kommunizieren oder über den Solaro DSP.

• Wenn alles fertig ist → „Load to Device“.
• Wähle dein XTouch 80 und (falls vorhanden) deinen Solaro DSP.
• Designer überträgt UI-Layout, Parameterlinks und Logik.
• Nach dem Neustart zeigt das XTouch 80 dein programmiertes Interface.

• Mehrseitige Interfaces (Paging / Tabs / Pop-ups)
• Level-Steuerung mit dB-Skalierung
• Presets Recall / Scene Management
• Statusanzeigen (Mute-LEDs, Meter, Labels usw.)
• Passwortschutz / PIN-Entry
• Benutzerrollen (z. B. Techniker vs. Nutzer)
• Lua-Scripting für benutzerdefinierte Logik, Bedingungen oder Drittgerätesteuerung

Technische Daten

Display-Technologie: In-Plane Switching (IPS)

Displaymaterial: Glas; hochauflösender kapazitiver Touch

Displaygröße (Diagonale): 8″ (203,2 mm)

Farbanzahl: 16,7 Millionen

Auflösung: 1280 x 800 Pixel

Helligkeit: 400 Nits

Stromversorgung: Power-over-Ethernet, IEEE 802.3af Klasse 3

BTU/Wärmelast: 23 BTU/h

Stromverbrauch: 7 W typisch (ca. 5–9 W)

Umgebungstemperatur: 0–50 °C (32–122 °F)

Montageausrichtung: Vertikal, horizontal

Montageoption(en): Auf Tisch mit XT80-TTS, Wandmontage in einem US-Doppel-Gang-Einbaudose

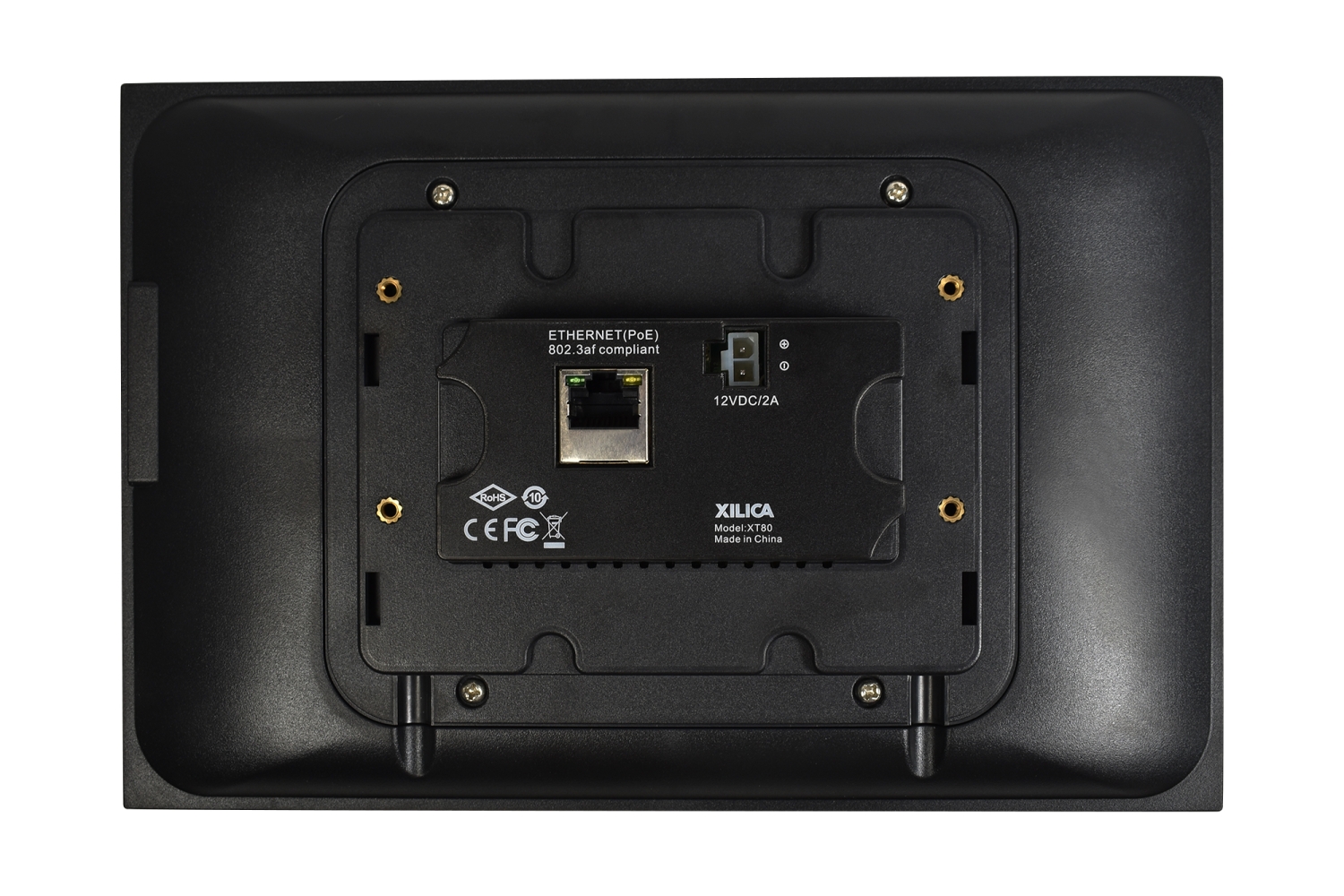

Anschlüsse: 1000 Mbit/s Duplex RJ45

Gewicht: 0,5 kg

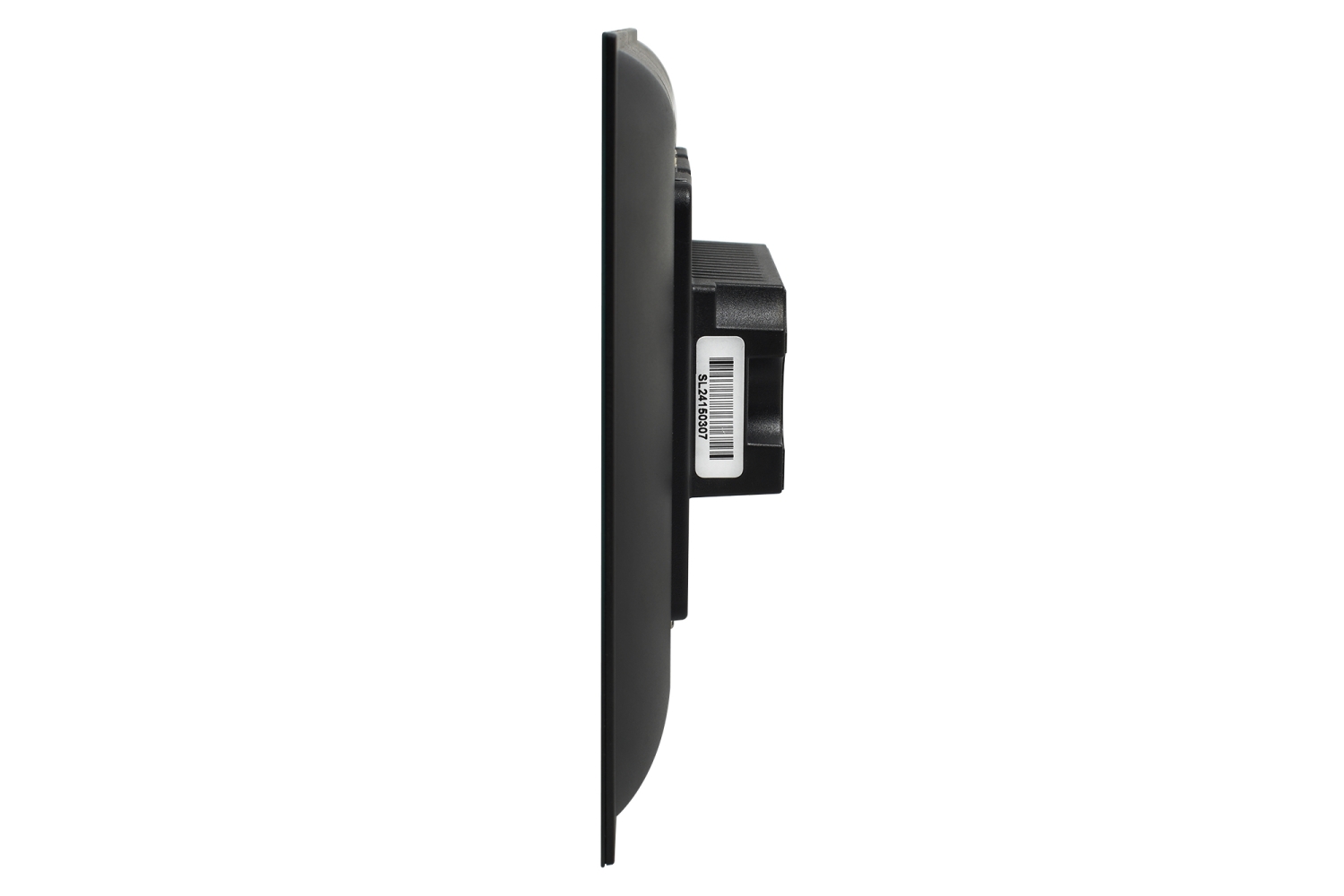

Abmessungen: Höhe: 148,4 mm, Breite: 223,5 mm, Tiefe: 36,3 mm

Einbautiefe: ca. 21 mm (Innenmaß)

Konformität: CE, FCC Teil 15B, Industry Canada ICES-003:6, RoHS, AS/NZS CISPR 32:2015 Klasse B

Im Lieferumfang enthaltenes Zubehör: Dual-Gang-Niederspannungsrahmen; Mikrofaser-Reinigungstuch

Garantie: Ein Jahr eingeschränkte Garantie von Xilica

VOB/C- und DIN 18299-konformen Ausschreibungstext für das Xilica XTouch 80 Touch-Display und dessen optionalen Tisch-Standfuß XT80‑TTS:

1. Objekt / Leistung

• Display: 8″ (203,2 mm) kapazitiv, randloses Glas, IPS-Technologie
• Auflösung: 1 280 × 800 Pixel
• Farbtiefe: 16,7 Mio. Farben mit naturgetreuer ColorMatch™-Technologie
• Helligkeit: 400 nits, ultraweiter Betrachtungswinkel
• Touch-Steuerung: Mehrfachseiten mit Ebenen-, Umschalt- oder Auswahlsteuerung
• Montage: Wand- oder Tischeinbau (Doppeldose), optionaler Tischfuß
• Ausrichtung: Portrait oder Landscape
• Anschlüsse: RJ45 (1 000 Mbit/s Duplex), Stromversorgung via PoE IEEE 802.3af Klasse 3
• Netzwerk: DHCP-fähig, Standard-Cat‑X-Kabel, kein proprietärer Switch nötig
• Leistungsaufnahme / Wärme: 7 W typisch (Bereich 5–9 W), ca. 23 BTU/h
• Umgebungstemperatur: 0 °C bis +50 °C
• Gewicht: ca. 0,5 kg
• Abmessungen (HxBxT): 148,4 × 223,5 × 36,3 mm
• Kompatibilität: CE, FCC Teil 15B, Industry Canada ICES‑003:6, AS/NZS CISPR 32 Klasse B, RoHS-konform
• Lieferumfang: Dual-Gang-Niederspannungshalterung, Mikrofaser-Reinigungstuch
• Garantie: 1 Jahr eingeschränkte Herstellergarantie

• Material / Farbe: Aluminium, matt-schwarz

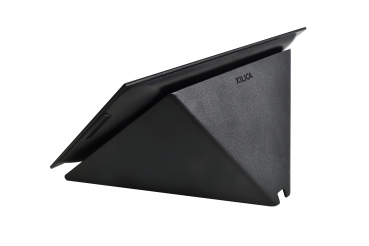

• Montage: Ein Gerät im Landscape-Modus, vorgestanzter Montagezugang zur Befestigung an Rednerpult, Tisch oder flacher Oberfläche
• Kabelmanagement: Integrierter Kabelzugang nach hinten und unten
• Abmessungen: H: 101,5 mm – B: 215 mm – T: 151,8 mm
• Gewicht: ca. 1 kg
• Garantie: 5 Jahre eingeschränkte Herstellergarantie

• Material- und Ausführungsnormen: Konformität mit CE, FCC, ICES‑003, AS/NZS CISPR 32, RoHS
• Herstellerangaben sind als Technische Lieferbedingungen anzusetzen
• Toleranzen / Maße / Funktion: Abmessungen, Gewichte und Leistungsdaten gemäß Herstellerangaben verbindlich
• Touch-Display im Lieferzustand betriebsbereit und mit allen Zubehöre montier- und verkabelbar
• Dokumentation / Garantie: Gerät inkl. Niederspannungshalterung und Reinigungszubehör
• Inbetriebnahme- und Bedienhinweise
• 1 Jahr Garantie (Display), 5 Jahre (Standfuß)
• Besondere Vertragsbedingungen:
• Elektro- und Netzwerkanbindung über PoE
• Montage gem. Bestimmungen
• Bei Tischaufstellung Transport- und Montage-sichere Befestigung
• Abrechnung: Pauschalpreis je nach Schaltstelle oder Systempunkt; nach VOB C Abschn. 3

• Kapazitives 8″ XTouch 80 Touch-Display
• Zubehör: PoE-fähige Cat‑X-Verbindung, Niederspannungshalterung, Reinigungstuch
• Optional: XT80‑TTS Tisch-Standfuß mit Befestigungs- und Kabelzugangseinrichtungen
• Inbetriebnahme und Funktionsnachweis
• Übergabe der Dokumentation und Garantieunterlagen

• Merkmal    XTouch 80
• Displaygröße: 8″ kapazitiv
• Auflösung: 1 280 × 800 Pixel
• Farben / Helligk.: 16,7 Mio., 400 nits
• Touch-Steuerung: Mehrfachseiten, Ebenen-/Umschaltung
• PoE: IEEE 802.3af Klasse 3 über RJ45
• Leistung: 7 W (5–9 W), 23 BTU/h
• Temperaturbereich: 0 °C bis +50 °C
• Maße (HxBxT): 148,4 × 223,5 × 36,3 mm; 101,5×215×151,8 mm (optionaler Standfuß)
• Gewicht: 0,5 kg; 1 kg (optionaler Standfuß)
• Konformität/Normen: CE, FCC, ICES‑003, CISPR 32 B, RoHS
