AVPro Edge AC-CX100-RAMP
AC-CX100-RAMP
Dieses Mehrzweckgerät erfüllt mehrere Funktionen z.B. in heutigen Klassenzimmern, Konferenzräumen und Sitzungssälen und umfasst einen IP-steuerbaren 2-Kanal 25 W Verstärker mit Mikrofon-, Line-, HDMI- und HDBaseT-Eingängen, volle 18 Gbit/s durchgängig (100 m HDBaseT 10,2 Gbit/s). Die Ausgänge sind von 2K auf 4K und 4K auf 2K skalierbar und es gibt zusätzliche Audioausgänge für Rekorder, zusätzliche Verstärker, Audio-Matrix-Mischer oder andere Geräte.
Die vollständige EDID-Verwaltung macht die Einrichtung zum Kinderspiel, und das On-Screen-Display (OSD) liefert wichtige Informationen für den Systembediener und Installateur. Der CX100-RAMP unterstützt sowohl ARC als auch eARC, sodass alle Audio-Codecs mit hoher Bitrate unterstützt werden. Eine eingebaute Schaltung für eARC erkennt automatisch Verzögerungsinformationen vom Display und korrigiert Zeitverzögerungen bis zu 170 ms.
Dieses Mehrzweckgerät erfüllt mehrere Funktionen z.B. in heutigen Klassenzimmern, Konferenzräumen und Sitzungssälen und umfasst einen IP-steuerbaren 2-Kanal 25 W Verstärker mit Mikrofon-, Line-, HDMI- und HDBaseT-Eingängen, volle 18 Gbit/s durchgängig (100 m HDBaseT 10,2 Gbit/s). Die Ausgänge sind von 2K auf 4K und 4K auf 2K skalierbar und es gibt zusätzliche Audioausgänge für Rekorder, zusätzliche Verstärker, Audio-Matrix-Mischer oder andere Geräte.
Die vollständige EDID-Verwaltung macht die Einrichtung zum Kinderspiel, und das On-Screen-Display (OSD) liefert wichtige Informationen für den Systembediener und Installateur. Der CX100-RAMP unterstützt sowohl ARC als auch eARC, sodass alle Audio-Codecs mit hoher Bitrate unterstützt werden. Eine eingebaute Schaltung für eARC erkennt automatisch Verzögerungsinformationen vom Display und korrigiert Zeitverzögerungen bis zu 170 ms.
Produkteigenschaften:
- HDMI 2.0-Eingang
- 4K 30 4:4:4, 4K60 4:2:0 HDMI-Unterstützung
- HDR 4:2:2 12-Bit-Unterstützung
- Unterstützt HDCP 2.3 und früher
- HDBaseT Eingangsport: 100M (330ft) 0n 1080P, bis zu 70m (230ft) auf 4K (Cat6a)
- Stabile Leistungsaufnahme
- Robustes, langlebiges Chassis
- Entwickelt für den Konferenz-/Klassenraum, damit sich Ihre Kunden auf ihre Meetings konzentrieren können und nicht auf ihr Audio-/Videosystem.
- Mikrofoneingang und -steuerung

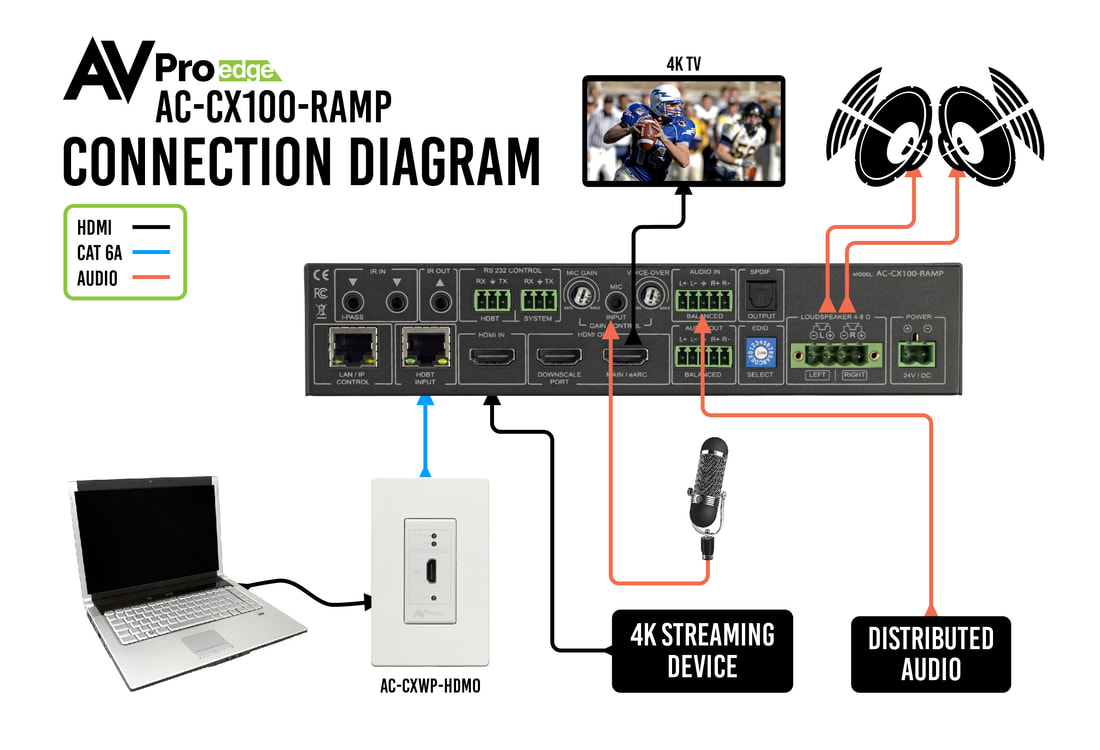

- Eingänge: 4K HDMI, 4K HDBaseT (100M), Mikrofon, Line-Audio
- Ausgänge: 2 4K-HDMI-Ports 1 skalierbar und 1 eARC, verstärktes (25 Watt pro Kanal) 2-Kanal-Audio, Line-Audio und digitales Line-Audio
- Unterstützt unkomprimiertes PCM 2-Ch., 5.1, 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos.
- Volle 4k60 444:422:RGB-fähig von und zwischen dem HDMI-EINGANG zu beiden HDMI-AUSGÄNGEN
- Audioverzögerung - 170 ms insgesamt für Stereo, etwa 85 ms pro Kanal
- Einfach zu bedienendes Web-Betriebssystem, das einfach auf iPhone oder Android gesteuert werden kann
Anwendungsbeispiele:

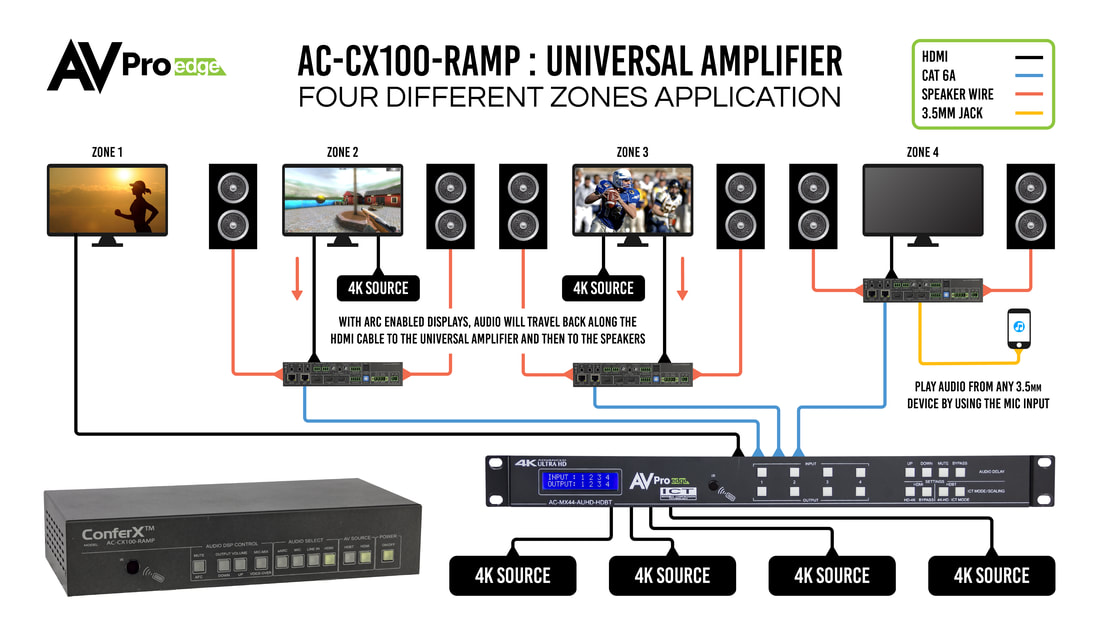

- Einzelraumlösung für Konferenzräume und Huddle Spaces
- K-12 Audio- und Video-Sharing im Klassenzimmer
- Bringen Sie Audio in abgelegene Bereiche Ihres Hauses
Lieferumfang:
- AC-CX100-RAMP (Universalverstärker)
- 24V/5A Netzteil
- 1 x IR-Emitter
- 1 x IR-Empfänger
- 1 x 3-poliger Klemmenblock
- 2 x 5-poliger Klemmenblock
- 1 x 5-poliger Anschlussblock mit ummanteltem Flansch
- 4 x Gummifüße
- 2 x Montagehalterungen
Was bedeutet CEC Pass-Through?
Einfach gesagt ermöglicht die HDMI CEC Funktion (Consumer Electronics Control), dass unterschiedliche HDMI fähige Geräte einfach miteinander kommunizieren. Dadurch vereinfacht man die Bedienung von HDMI-Geräten untereinander. HDMI CEC wird als Einzeldraht-Leitung oder Einzeldraht-Bus ausgeführt. Bei einem Standard HDMI Typ A Stecker, liegt diese Leitung beispielsweise am Pin 13. Eine von vielen HDMI CEC Funktionen ist die CEC Pass Through-Funktion, die es ermöglicht, dass Fernbedienungsbefehle durch das System weitergeleitet werden.
Einfach gesagt ermöglicht die HDMI CEC Funktion (Consumer Electronics Control), dass unterschiedliche HDMI fähige Geräte einfach miteinander kommunizieren. Dadurch vereinfacht man die Bedienung von HDMI-Geräten untereinander. HDMI CEC wird als Einzeldraht-Leitung oder Einzeldraht-Bus ausgeführt. Bei einem Standard HDMI Typ A Stecker, liegt diese Leitung beispielsweise am Pin 13. Eine von vielen HDMI CEC Funktionen ist die CEC Pass Through-Funktion, die es ermöglicht, dass Fernbedienungsbefehle durch das System weitergeleitet werden.
Technische Daten:
Video-Eingänge: 1x HDMI, 1x HDBaseT (separat schaltbar)
Video-Ausgänge: 2x HDMI (1x Skalierter Ausgang)
Audio-Eingänge: 1x Balanced analog Audio (Phönix), 1x Mikrofon (3,5 mm)
Audio-Ausgänge: 1x Balanced analog Audio (Phönix), optical Audio (SPDIF), Verstärkerausgänge L/R 2x 25W (4-8 Ohm)
Steuerung: RS232 oder via Ethernet
CEC: ja
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 24V 5A (Ausgang)
Abmessungen: 44,5 x 104 x 220,7 mm (H x T x B)
Gewicht: 1,54 kg
Lieferumfang: AC-CX100-RAMP, IR-Emitter, IR-Receiver, 4 x 3-Pin Termin-Blockverbinder, Terminal-Blockverbinder, 24V Netzteil, Wand-Montage-Ohren
optionales und kompatibles Zubehör: Wandeinbau-Panel der AC-CX Serie
Besonderheiten: EDID-Management, Audio Delay mit eARC bis 170ms, integriertes Web OS zur einfachen Steuerung, Mikrofon Gain und Voice-over einstellbar
Garantie: 10 Jahre
Video-Eingänge: 1x HDMI, 1x HDBaseT (separat schaltbar)
Video-Ausgänge: 2x HDMI (1x Skalierter Ausgang)
Audio-Eingänge: 1x Balanced analog Audio (Phönix), 1x Mikrofon (3,5 mm)
Audio-Ausgänge: 1x Balanced analog Audio (Phönix), optical Audio (SPDIF), Verstärkerausgänge L/R 2x 25W (4-8 Ohm)
Steuerung: RS232 oder via Ethernet
CEC: ja
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 24V 5A (Ausgang)
Abmessungen: 44,5 x 104 x 220,7 mm (H x T x B)
Gewicht: 1,54 kg
Lieferumfang: AC-CX100-RAMP, IR-Emitter, IR-Receiver, 4 x 3-Pin Termin-Blockverbinder, Terminal-Blockverbinder, 24V Netzteil, Wand-Montage-Ohren
optionales und kompatibles Zubehör: Wandeinbau-Panel der AC-CX Serie
Besonderheiten: EDID-Management, Audio Delay mit eARC bis 170ms, integriertes Web OS zur einfachen Steuerung, Mikrofon Gain und Voice-over einstellbar
Garantie: 10 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext AVPro Edge AC‑CX100‑RAMP – Universal Class‑D Audioverstärker mit AV‑Funktionalität:
1. Allgemeines
Lieferung, montagefertige Aufstellung und betriebsbereite Inbetriebnahme eines IP-steuerbaren Universal Class‑D Audioverstärkers mit integrierter HDMI‑ und HDBaseT-Signalfunktion für Seminar‑ und Konferenzräume.
2. Hersteller & Typ
Hersteller: AVPro Edge (ConferX-Serie)
Modell: AC‑CX100‑RAMP, Artikelnummer 89.04.11
3. Leistungsbeschreibung
3.1 Video/HDBaseT
3.2 Audio
3.3 Steuerung & Schnittstellen
4. Technische Daten & Betrieb
5. Lieferumfang
AC‑CX100‑RAMP Gerät
Netzteil 48 V DC / 0,5 A (für Power‑over‑HDBaseT)
IR-Fernbedienung inkl. Verlängerungskabel
Rack-Montage-Ohren, Terminal-Stecker
Bedienungsanleitung mit WebOS-Bedienungsanleitung
6. Garantie & Konformität
1. Allgemeines
Lieferung, montagefertige Aufstellung und betriebsbereite Inbetriebnahme eines IP-steuerbaren Universal Class‑D Audioverstärkers mit integrierter HDMI‑ und HDBaseT-Signalfunktion für Seminar‑ und Konferenzräume.
2. Hersteller & Typ
Hersteller: AVPro Edge (ConferX-Serie)
Modell: AC‑CX100‑RAMP, Artikelnummer 89.04.11
3. Leistungsbeschreibung
3.1 Video/HDBaseT
- HDMI 2.0-Eingang mit Unterstützung: 4K30 4:4:4, 4K60 4:2:0, HDR 12 Bit, HDCP 2.2 und ältere Versionen
- HDBaseT-Eingang über STP‑Kabel: bis zu 100 m bei 1080 p, ca. 70 m bei 4K/18 Gbps
- HDMI-Ausprodukte: 2× HDMI-Ausgang – 1× skalierbar, 1× eARC-fähig mit integriertem 25 W × 2 Audioverstärker
- Automatische Bildskalierung: 1080p ↔ 4K, unterstützt ARC/eARC mit integrierter Lippensynchronkorr., bis zu 170 ms Verzögerung
- Vollständige EDID-Verwaltung mit OSD-Anzeige für einfachen HDMI‑Handshake
3.2 Audio
- Eingänge: HDMI, HDBaseT, Mikrofon, Line-Eingang
- Ausgänge:
- Integrierter Lautsprecher‑Verstärker (25 W pro Kanal, 4–8 Ω)
- Optischer (TOSLINK) SPDIF-Ausgang (bis 7.1 PCM/Dolby/DTS)
- Analoger symmetrischer 2‑Kanal‑Line‑Out (Terminal‑Block)
- Unterstützte Audioformate: PCM 2.0, LPCM 5.1/7.1, Dolby Digital/Plus/TrueHD, DTS-HD, DTS:X, Dolby Atmos
- Integrierte Audio‑Überlagerung („ducking“) für Mikrofoneingangregelung
3.3 Steuerung & Schnittstellen
- Steuerbar über: LAN (WebGUI/WebOS für iOS/Android), IP, IR (In/Out), RS-232 (Terminal‑Block), IR-Fernbedienung, Micro‑USB sowie via STILE-App, Control4, Crestron etc.
- On‑Screen-Display (OSD) führt durch Parameterkonfiguration
4. Technische Daten & Betrieb
- Betriebsspannung: AC 100–240 V → DC 48 V , 0,5 A; max. Leistungsaufnahme ca. 12 W
- Betriebsbereich: –5 °C bis +51 °C; Lagerung: –20 °C bis +60 °C; rel. Luftfeuchte 5–90 % (nicht kondensierend)
- Abmessungen Gerät (B×T×H): ca. 221 × 158 × 41 mm; Gewicht ca. 1 kg; Verpackt: ca. 397 × 222 × 95 mm, 1,54 kg
5. Lieferumfang
AC‑CX100‑RAMP Gerät
Netzteil 48 V DC / 0,5 A (für Power‑over‑HDBaseT)
IR-Fernbedienung inkl. Verlängerungskabel
Rack-Montage-Ohren, Terminal-Stecker
Bedienungsanleitung mit WebOS-Bedienungsanleitung
6. Garantie & Konformität
- Hersteller-Garantie: 10 Jahre
- Zertifizierungen: CE, RoHS, HDCP 2.2 konform
