AV ProEdge AC-CXWP-HDMO-T
CONFerx Wand-Einbau-Komponenten

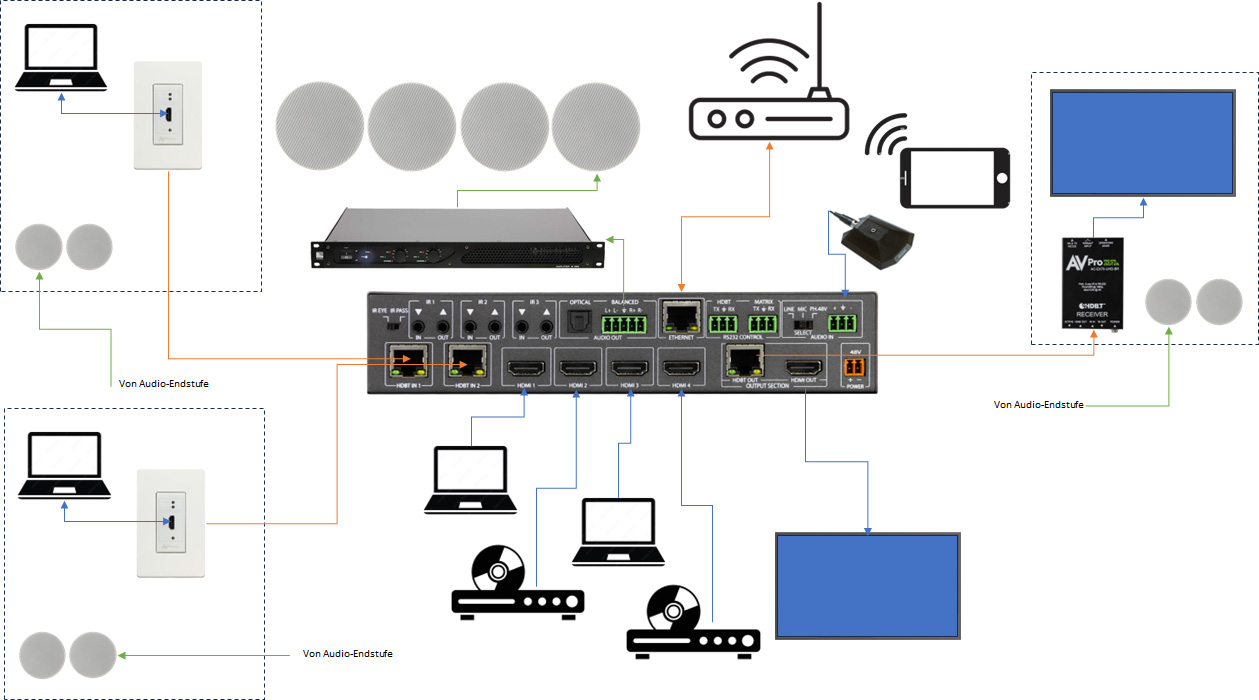

Die ConferX-Wandeinbau-Komponenten sind 4K HDBaseT Single-Gang Sender mit HDMI-, VGA-, USB-C- und Mini DisplayPort-Eingängen. Diese Wandeinbau-Transmitter sind so konstruiert, dass sie mit dem AVPro Edgde AC-EX70-444-RNE-P (70 m, 4K-Empfänger) direkt mit einem Projektor/Display funktionieren oder als Eingang für die ConferX-Umschalter (8x4, 6x2) genutzt werden können. Die ConferX Transmitter können separat oder als 70 m- bzw. 100 m Kit erworben werden.
AC-CXWP-HDMO-T • HDMI Wandeinbau-Transmitter via HDbaseT
ConferX-Wandeinbau-Transmitter sind so konstruiert, dass sie in alle Standard US-Einbau- und Schalterprogrammen passen. Jeder Transmitter wird mit einer einzelnen 1-Gang-Abdeckung geliefert, passt aber auch zu jeder 2-, 3- oder 4-Gang-Abdeckung in US-Standardgröße. Bei Verwendung des AC-EX70-444-RNE-P kann der AC-CXWP-HDMO-T ein HDMI-Signal über CAT6a bis zu 100 Meter bei einer Videoauflösung von 1.080p bzw. bis zu 70 Meter ein 4K-Signal übertragen. Die gesamte ConferX-Produktlinie ist nach militärischen Standards gebaut, um stabile Verbindungen über lange Zeiträume zu gewährleisten.
Die ConferX-Wandeinbau-Komponenten sind 4K HDBaseT Single-Gang Sender mit HDMI-, VGA-, USB-C- und Mini DisplayPort-Eingängen. Diese Wandeinbau-Transmitter sind so konstruiert, dass sie mit dem AVPro Edgde AC-EX70-444-RNE-P (70 m, 4K-Empfänger) direkt mit einem Projektor/Display funktionieren oder als Eingang für die ConferX-Umschalter (8x4, 6x2) genutzt werden können. Die ConferX Transmitter können separat oder als 70 m- bzw. 100 m Kit erworben werden.
AC-CXWP-HDMO-T • HDMI Wandeinbau-Transmitter via HDbaseT
ConferX-Wandeinbau-Transmitter sind so konstruiert, dass sie in alle Standard US-Einbau- und Schalterprogrammen passen. Jeder Transmitter wird mit einer einzelnen 1-Gang-Abdeckung geliefert, passt aber auch zu jeder 2-, 3- oder 4-Gang-Abdeckung in US-Standardgröße. Bei Verwendung des AC-EX70-444-RNE-P kann der AC-CXWP-HDMO-T ein HDMI-Signal über CAT6a bis zu 100 Meter bei einer Videoauflösung von 1.080p bzw. bis zu 70 Meter ein 4K-Signal übertragen. Die gesamte ConferX-Produktlinie ist nach militärischen Standards gebaut, um stabile Verbindungen über lange Zeiträume zu gewährleisten.
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 4K 30 4:4:4, 4K60 4:2:0 HDMI-Unterstützung
- HDR 4:2:2 12-Bit-Unterstützung
- 100 m (1.080p), bis zu 70 m (4K, Cat6a)
- Keine lokale Stromversorgung erforderlich (Stromversorgung über AC-EX70-444-RNE-P oder andere PoE-Geräte)
- Automatische Plug and Play-Eingangserkennung
- Entwickelt für den Konferenz-/Klassenraum, damit sich der Nutzer auf sein Meeting konzentrieren kann
- Einzelnes UTP/STP-LAN-Kabel (CAT-6A) für alle Signale
- ESD-Schutzschaltung (Eingänge / Ausgänge) bis 7KV
- Single-Gang-Modul (passend für Decora Typ USA Single-Gang-Boxen und Rahmen)
- Unterstützt HDCP 2.2 und ältere
- Kompatibel zu HDBaseT-Displays, Projektoren, AVRs
- Unterstützt unkomprimiertes PCM 2-Ch., 5.1, 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos
- Kann für Ultra-Langstrecken kaskadiert werden
- 10 Jahre Garantie!
Anwendungsbeispiele:
- Konferenz-/Huddle-Room-Konfigurationen, in denen viele Quellentypen verwendet werden, wie Computer, Player usw.
- Auditorien: Dieses Gerät erweitert HDMI-Distanzen auf bis zu 100 m
- Dieses Gerät bietet eine automatische Erkennung, sodass der Nutzer nicht über technische Vorkenntnisse verfügen muss

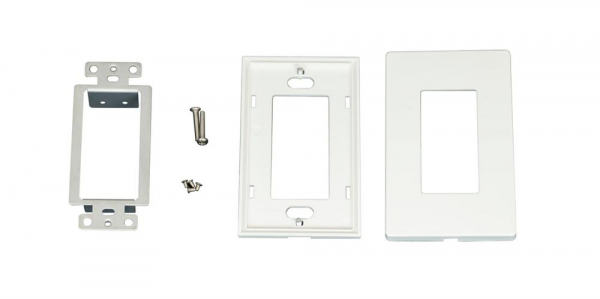

Lieferumfang:
- AC-CXWP-HDMO-T Sendeeinheit
- 1 x Decora Abdeckplatte Wand (weiß)
- 2 x Befestigungsschrauben
Wer oder was ist Decora?
Decora sind dekorative Schalterabdeckplatten im zeitgenössischem US-Stil, die in Kombination mit typischen US-Schalter und Steuerungen genutzt werden können. Man unterscheidet hier zwischen 1-Gang, 2-Gang, 3-Gang, 4-Gang, 5-Gang, 6-Gang und 7-Gang Abdeckungen. Mit Gang ist der eigentlichen Schalter, die Steuerung oder eine andere Komponente gemeint – somit kann beispielsweise mit einer 3-Gang Abdeckung drei Schalter nebeneinander abgedeckt werden können. Passend dazu gibt es entsprechende Hohlraumdosen z.B. für den Einbau in Gipskartonwände oder auch Unterputzdosen. Montiert werden diese Abdeckungen wahlweise mit einer Snap-On-Halterung und damit schraubenlos oder mit beiliegenden Schrauben.
Was ist HDCP 2.2
HDCP steht für „High Digital Content Protection“ und ist ein digitaler Kopierschutz, welches illegales kopieren von Inhalten unterbindet. Mit der 4K-Technologie wurde HDCP mit der Version 2.2 eingeführt. Somit können nur Geräte mit der Eigenschaft HDCP 2.2 4K-Inhalte z.B. über den HDMI-Port wiedergeben.
Decora sind dekorative Schalterabdeckplatten im zeitgenössischem US-Stil, die in Kombination mit typischen US-Schalter und Steuerungen genutzt werden können. Man unterscheidet hier zwischen 1-Gang, 2-Gang, 3-Gang, 4-Gang, 5-Gang, 6-Gang und 7-Gang Abdeckungen. Mit Gang ist der eigentlichen Schalter, die Steuerung oder eine andere Komponente gemeint – somit kann beispielsweise mit einer 3-Gang Abdeckung drei Schalter nebeneinander abgedeckt werden können. Passend dazu gibt es entsprechende Hohlraumdosen z.B. für den Einbau in Gipskartonwände oder auch Unterputzdosen. Montiert werden diese Abdeckungen wahlweise mit einer Snap-On-Halterung und damit schraubenlos oder mit beiliegenden Schrauben.
Was ist HDCP 2.2
HDCP steht für „High Digital Content Protection“ und ist ein digitaler Kopierschutz, welches illegales kopieren von Inhalten unterbindet. Mit der 4K-Technologie wurde HDCP mit der Version 2.2 eingeführt. Somit können nur Geräte mit der Eigenschaft HDCP 2.2 4K-Inhalte z.B. über den HDMI-Port wiedergeben.
Kompatibel zu:
AC-CX42-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität
AC-CX62-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX84-AUHD
Klassenzimmer/Konferenzraum Kreuzschiene
AC-CX42-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX100-RAMP
Steuerbarer Class-D Verstärker mit diverse AV-Funktionalität
AC-CX62-AUHD
Videokreuzschiene mit HDMI- und HDBaseT Ein- und Ausgänge
AC-CX84-AUHD
Klassenzimmer/Konferenzraum Kreuzschiene
Technische Daten:
Typ: HDBaseT-Wandeinbau-Transmitter mit HDMI-Anschluss
Videoauflösung: bis zu 4K60 4:2:0 und 4K30 4:4:4
VESA-Auflösung: bis zu 2.560 x 2.048 (QSXGA)
HDR-Auflösung: 4K24 4:2:2 12 Bit, 4K 4:2:0 10 Bit
Farbräume: YUV, RGB
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 12 Bit mit 4K
Unterstützte Audioformate: Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos
max. Übertragungsstrecke: 100 m (1.080 p), 70 m (4K und HDR über CAT6a/7)
Bandbreite: 10.2 Gbps
CEC: ja
HDCP: HDCP 2.2 und frühere Versionen
Verbrauch: 8 Watt
Abmessungen: 70 x 65 x 31 mm
Einbautiefe: 65 mm (ohne Mini-USB Stecker bei externem Netzteil)
Gewicht: 0,14 kg
Besonderheit: Power über HDBaseT (POH) oder per Mini-USB (nicht im Lieferumfang)
Typ: HDBaseT-Wandeinbau-Transmitter mit HDMI-Anschluss
Videoauflösung: bis zu 4K60 4:2:0 und 4K30 4:4:4
VESA-Auflösung: bis zu 2.560 x 2.048 (QSXGA)
HDR-Auflösung: 4K24 4:2:2 12 Bit, 4K 4:2:0 10 Bit
Farbräume: YUV, RGB
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 12 Bit mit 4K
Unterstützte Audioformate: Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos
max. Übertragungsstrecke: 100 m (1.080 p), 70 m (4K und HDR über CAT6a/7)
Bandbreite: 10.2 Gbps
CEC: ja
HDCP: HDCP 2.2 und frühere Versionen
Verbrauch: 8 Watt
Abmessungen: 70 x 65 x 31 mm
Einbautiefe: 65 mm (ohne Mini-USB Stecker bei externem Netzteil)
Gewicht: 0,14 kg
Besonderheit: Power über HDBaseT (POH) oder per Mini-USB (nicht im Lieferumfang)
AVPro Edge AC-CXWP-HDMO-T
Artikel: 89.03.10
HDBaseT-Wandeinbau-Transmitter mit HDMI-Anschluss
Diese Wandeinbau-Komponente ist ein 4K HDBaseT Single-Gang Sender mit HDMI-Eingang. Dieser Wandeinbau-Transmitter ist so konstruiert, dass er mit einem passenden 70 m, 4K-Empfänger direkt mit einem Projektor/Display genutzt werden können. Der Wandeinbau-Transmitter ist so konstruiert, dass er in alle Standard US-Einbau- und Schalterprogrammen passen. Jeder Transmitter wird mit einer einzelnen 1-Gang-Abdeckung geliefert, passt aber auch zu jeder 2-, 3- oder 4-Gang-Abdeckung in US-Standardgröße. Bei Verwendung eines passenden Receivers kann dieses Gerät ein HDMI-Signal über CAT6a bis zu 100 Meter bei einer Videoauflösung von 1.080p bzw. bis zu 70 Meter ein 4K-Signal übertragen.
Hersteller: AVPro Edge
Modell: AC-CXWP-HDMO-T
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 4K 30 4:4:4, 4K60 4:2:0 HDMI-Unterstützung
- HDR 4:2:2 12-Bit-Unterstützung
- 100 m (1.080p), bis zu 70 m (4K, Cat6a)
- Keine lokale Stromversorgung erforderlich (Stromversorgung über AC-EX70-444-RNE-P oder andere PoE-Geräte)
- Automatische Plug and Play-Eingangserkennung
- Entwickelt für den Konferenz-/Klassenraum, damit sich der Nutzer auf sein Meeting konzentrieren kann
- Einzelnes UTP/STP-LAN-Kabel (CAT-6A) für alle Signale
- ESD-Schutzschaltung (Eingänge / Ausgänge) bis 7KV
- Single-Gang-Modul (passend für Decora Typ USA Single-Gang-Boxen und Rahmen)
- Unterstützt HDCP 2.2 und ältere
- Kompatibel zu HDBaseT-Displays, Projektoren, AVRs
- Unterstützt unkomprimiertes PCM 2-Ch., 5.1, 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos
- Kann für Ultra-Langstrecken kaskadiert werden
- 10 Jahre Garantie!
Technische Daten:
Typ: HDBaseT-Wandeinbau-Transmitter mit HDMI-Anschluss
Videoauflösung: bis zu 4K60 4:2:0 und 4K30 4:4:4
VESA-Auflösung: bis zu 2.560 x 2.048 (QSXGA)
HDR-Auflösung: 4K24 4:2:2 12 Bit, 4K 4:2:0 10 Bit
Farbräume: YUV, RGB
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Farbtiefe: bis zu 12 Bit mit 4K
Unterstützte Audioformate: Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos
max. Übertragungsstrecke: 100 m (1.080 p), 70 m (4K und HDR über CAT6a/7)
Bandbreite: 10.2 Gbps
CEC: ja
HDCP: HDCP 2.2 und frühere Versionen
Verbrauch: 8 Watt
Abmessungen: 70 x 65 x 31 mm
Einbautiefe: 65 mm (ohne Mini-USB Stecker bei externem Netzteil)
Gewicht: 0,14 kg
Besonderheit: Power über HDBaseT (POH) oder per Mini-USB (nicht im Lieferumfang)
