AV ProEdge AC-CX62-AUHD
AC-CX62-AUHD
Die ConferX 6x2 Matrix ist die ideale Lösung für jeden Konferenzraum, Klassenraum oder Huddle Space. Dieser 4K-Umschalter kann sechs beliebige Quellen über den HDBaseT- und HDMI-Ausgangsport anzeigen. Jeder dieser Ausgänge ist völlig unabhängig voneinander, sodass zwei Quellen gleichzeitig angezeigt werden können. Sie können problemlos mit einer Mikrofon- oder Gegensprechanlage mit zusätzlichen Audioein- und -ausgängen arbeiten.
Erweitern Sie die Reichweite und Vielseitigkeit jedes Systems mit HDBaseT. Mit zwei HDBaseT-Eingängen funktioniert dieser Matrix-Mischer z.B. mit zwei ConferX HDBaseT-Wandeinbau-Transmitter. Diese Transmitter verfügen über Videoeingänge für HDMI, VGA oder USB-C und können bis zu 100 m vom AC-CX62-AUHD entfernt platziert werden.
Die ConferX 6x2 Matrix ist die ideale Lösung für jeden Konferenzraum, Klassenraum oder Huddle Space. Dieser 4K-Umschalter kann sechs beliebige Quellen über den HDBaseT- und HDMI-Ausgangsport anzeigen. Jeder dieser Ausgänge ist völlig unabhängig voneinander, sodass zwei Quellen gleichzeitig angezeigt werden können. Sie können problemlos mit einer Mikrofon- oder Gegensprechanlage mit zusätzlichen Audioein- und -ausgängen arbeiten.
Erweitern Sie die Reichweite und Vielseitigkeit jedes Systems mit HDBaseT. Mit zwei HDBaseT-Eingängen funktioniert dieser Matrix-Mischer z.B. mit zwei ConferX HDBaseT-Wandeinbau-Transmitter. Diese Transmitter verfügen über Videoeingänge für HDMI, VGA oder USB-C und können bis zu 100 m vom AC-CX62-AUHD entfernt platziert werden.
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 18 Gbit/s Bandbreitenunterstützung (HDMI- und HDBaseT-Ausgang)
- 4K60 4:4:4-Unterstützung (HDMI- und HDBaseT-Ausgang)
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Erweitertes EDID-Management
- Audioeingang und -ausgang
- Webbasierte Steuerungs-GUI
- Funktioniert mit Steuerung von Drittanbietern (Control4, Crestron, Savant usw.)
- 10 Jahre Garantie
Lieferumfang
- AC-CX42-AUHD
- 48-V-Netzteil für PoE
- 1 x IR-Fernbedienung
- 1 x IR-Verlängerungskabel
- Halterungen
- Anschlussklemmen
Was ist HDBaseT?
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
Was ist Dolby, DTS und Co.?
Die Unternehmen Dolby (Gründer Ray Dolby) und DTS (früher Digital Theater Systems – heute Dedicated to Sound) haben mit Audiotechnik für Kinos angefangen, und später ihre Technologie auch für das Heimkino angeboten. Beide Unternehmen sind auf Mehrkanal-Tonformate spezialisiert. Mehrkanalton bedeutet im Prinzip Surround-Sound. Damit werden unterschiedliche Audiosignale (beispielsweise Center (Stimmen), Subwoofer (Bass), usw.) gleichzeitig übertragen um einen Surround-Effekt zu erzeugen. DTS und Dolby entwickeln die Formate, mit welchen der Filmton übertragen wird. Die unterschiedlichen Audiosignale nennt man auch Kanäle.
HDBaseT ist ein Produktstandard, der von der Industrie festgelegt wurde. Der Grundstein für die HDBaseT-Technologie ist das sogenannte 5Play-Konzept:
- Übertragung von unkomprimiertem Ultra-HD Digital-Video und –Audio; Full-HD Video (2K/4K/3D), unkomprimiert (zu allen HDMI-Formaten kompatibel und unterstützt alle wichtigen Funktionen, darunter EPG, CEC, EDID und HDCP)
- 100 Mbit/s Ethernet (10/100 Ethernet, seit HDBaseT 3.0 Gigabit-Ethernet)
- USB 2.0 (Tastatur, Maus, Touchscreen-Funktion)
- Bis zu 100 W Stromversorgung (PoE)
- Übertragung von Steuersignalen (IR, CEC, RS232 bidirektional)
Was ist Dolby, DTS und Co.?
Die Unternehmen Dolby (Gründer Ray Dolby) und DTS (früher Digital Theater Systems – heute Dedicated to Sound) haben mit Audiotechnik für Kinos angefangen, und später ihre Technologie auch für das Heimkino angeboten. Beide Unternehmen sind auf Mehrkanal-Tonformate spezialisiert. Mehrkanalton bedeutet im Prinzip Surround-Sound. Damit werden unterschiedliche Audiosignale (beispielsweise Center (Stimmen), Subwoofer (Bass), usw.) gleichzeitig übertragen um einen Surround-Effekt zu erzeugen. DTS und Dolby entwickeln die Formate, mit welchen der Filmton übertragen wird. Die unterschiedlichen Audiosignale nennt man auch Kanäle.
| System | Kanäle (max.) | Signal |
|---|---|---|
| Dolby Surround | 4 | analog |
| Dolby Pro Logic | 4 (5.1, 7.1, 9.1) | analog |
| Dolby Digital | 5.1 | digital |
| Dolby Digital + | 7.1 | digital |
| Dolby TrueHD | 7.1 | digital (verlustfrei) |
| DTS NEO:6 | 7.1 | analog |
| DTS | 5.1 | digital |
| DTS-HD High Res. Audio | 7.1 | digital |
| DTS-HD Master Audio | 7.1 | digital (verlustfrei) |
Kompatibel zu
Mit HDBaseT-Eingänge
Mit HDBaset-Ausgänge
Mit HDBaseT-Eingänge
Mit HDBaset-Ausgänge
.jpg)
QSC
Technische Daten:
Typ: Multiformat Matrix-Switch

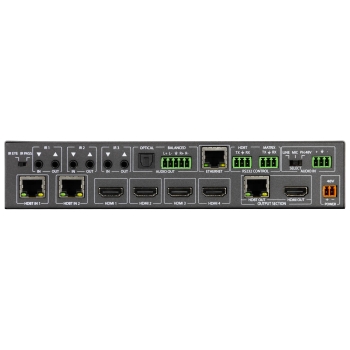

Video-Eingänge: 4x HDMI, 2x HDBaseT
Video-Ausgänge: 1x HDMI, 1x HDBaseT
Audio-Eingänge: 1x Line/Mic (umschaltbar inkl. zuschaltbarer Phantomspannung/48V)
Audio-Ausgänge: 1x balanced analog Audio (PCM 2CH), 1x optical Audio (bis DTS Master Audio)
Control-Ein/Ausgänge: IR, Ethernet, RS232, RS232 to HDBaseT
Übertragungsrate: 18GB/s (HDMI), 10,2 GB/s (HDBaseT)
HDCP-Unterstützung: Versionen 1.4 & 2.2
Videoauflösung: max. 4k/60Hz
HDR-Unterstützung: Ja
Deep Color: 16 Bit (1.080p), 12 Bit (4k)
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 werden unterstützt
Unterstützte Audio Formate: PCM 2.0CH, LPCM 5.1&7.1, Dolby Digital, DTS 5.1, Dolby Digtal Plus, Dolby True-HD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Reichweite HDBaseT: 100 m bei 1.080p, 70 m bei 4k und HDR
Verbrauch: max. 12 Watt (48V / 0,5A)
Lieferumfang: AC-CX42-AUHD (Matrix-Switch), IR-Extension, Termin-Blockverbinder, Fernbedienung, Bedienungsanleitung, 48 V Netzteil, Wand-Montage-Ohren
Gehäuse: Metall
Abmessungen (H x T x B): 41 x 159 x 221 mm
Gewicht: ca. 1 kg
Garantie: 10 Jahre
optionales Zubehör: Wandeinbau-Panel der CX-Serie, Receiver AC-EX70-UHD-R
Typ: Multiformat Matrix-Switch
Video-Eingänge: 4x HDMI, 2x HDBaseT
Video-Ausgänge: 1x HDMI, 1x HDBaseT
Audio-Eingänge: 1x Line/Mic (umschaltbar inkl. zuschaltbarer Phantomspannung/48V)
Audio-Ausgänge: 1x balanced analog Audio (PCM 2CH), 1x optical Audio (bis DTS Master Audio)
Control-Ein/Ausgänge: IR, Ethernet, RS232, RS232 to HDBaseT
Übertragungsrate: 18GB/s (HDMI), 10,2 GB/s (HDBaseT)
HDCP-Unterstützung: Versionen 1.4 & 2.2
Videoauflösung: max. 4k/60Hz
HDR-Unterstützung: Ja
Deep Color: 16 Bit (1.080p), 12 Bit (4k)
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 werden unterstützt
Unterstützte Audio Formate: PCM 2.0CH, LPCM 5.1&7.1, Dolby Digital, DTS 5.1, Dolby Digtal Plus, Dolby True-HD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Reichweite HDBaseT: 100 m bei 1.080p, 70 m bei 4k und HDR
Verbrauch: max. 12 Watt (48V / 0,5A)
Lieferumfang: AC-CX42-AUHD (Matrix-Switch), IR-Extension, Termin-Blockverbinder, Fernbedienung, Bedienungsanleitung, 48 V Netzteil, Wand-Montage-Ohren
Gehäuse: Metall
Abmessungen (H x T x B): 41 x 159 x 221 mm
Gewicht: ca. 1 kg
Garantie: 10 Jahre
optionales Zubehör: Wandeinbau-Panel der CX-Serie, Receiver AC-EX70-UHD-R
AVPro Edge AC-CX62-AUHD
Artikelnummer: 89.04.10
6 x 2 Multiformat Matrix-Switcher
Diese 6 x 2 Matrix ist ein 4K-Umschalter und kann über den HDBaseT- und HDMI-Ausgang sechs beliebige Quellen anzeigen. Jeder dieser Ausgänge ist völlig unabhängig voneinander, sodass zwei Quellen gleichzeitig angezeigt werden können. Sie können problemlos mit einer Mikrofon- oder Gegensprechanlage mit zusätzlichen Audioein- und -ausgängen zusammenarbeiten. Mit zwei HDBaseT-Eingängen funktioniert dieser Matrixmischer auch mit zwei dazu passenden HDBaseT-Wandeinbau-Transmittern. Diese verfügen dazu - je nach Wahl des Produktes - über Videoeingänge für HDMI, VGA oder USB-C und können bis zu 100 m vom Matrix-Switcher entfernt platziert werden.
Hersteller: AVPro Edge
Modell: AC-CX62-AUHD
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 18 Gbit/s Bandbreitenunterstützung (HDMI- und HDBaseT-Ausgang)
- 4K60 4:4:4-Unterstützung (HDMI- und HDBaseT-Ausgang)
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Erweitertes EDID-Management
- Audioeingang und -ausgang
- Webbasierte Steuerungs-GUI
- Funktioniert mit Steuerung von Drittanbietern (Control4, Crestron, Savant usw.)
- 10 Jahre Garantie
Technische Daten:
Typ: Multiformat 6 x 2 Matrix-Switch
Video-Eingänge: 4x HDMI, 2x HDBaseT
Video-Ausgänge: 1x HDMI, 1x HDBaseT
Audio-Eingänge: 1x Line/Mic (umschaltbar inkl. zuschaltbarer Phantomspannung/48V)
Audio-Ausgänge: 1x balanced analog Audio (PCM 2CH), 1x optical Audio (bis DTS Master Audio)
Control-Ein/Ausgänge: IR, Ethernet, RS232, RS232 to HDBaseT
Übertragungsrate: 18GB/s (HDMI), 10,2 GB/s (HDBaseT)
HDCP-Unterstützung: Versionen 1.4 & 2.2
Videoauflösung: max. 4k/60Hz
HDR-Unterstützung: Ja
Deep Color: 16 Bit (1080p), 12 Bit (4k)
Farbunterabtastung: 4:4:4, 4:2:2 und 4:2:0 werden unterstützt
Unterstützte Audio Formate: PCM 2.0CH, LPCM 5.1&7.1, Dolby Digital, DTS 5.1, Dolby Digtal Plus, Dolby True-HD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Reichweite HDBaseT: 100m bei 1080p, 70m bei 4k&HDR
Verbrauch: max. 12 Watt (48V / 0,5A)
Lieferumfang: Matrix-Switch, IR-Extension, Termin-Blockverbinder, Fernbedienung, Bedienungsanleitung, 48 V Netzteil, Wand-Montage-Ohren
Abmessungen (H x T x B): 41 x 159 x 221 mm
Gewicht: ca. 1 kg
Garantie: 10 Jahre
optionales Zubehör: Wandeinbau-Panel und Receiver
