MuxLab MIP 271-R

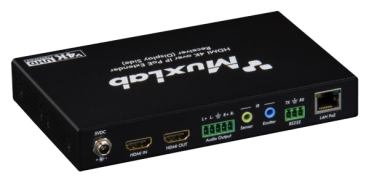

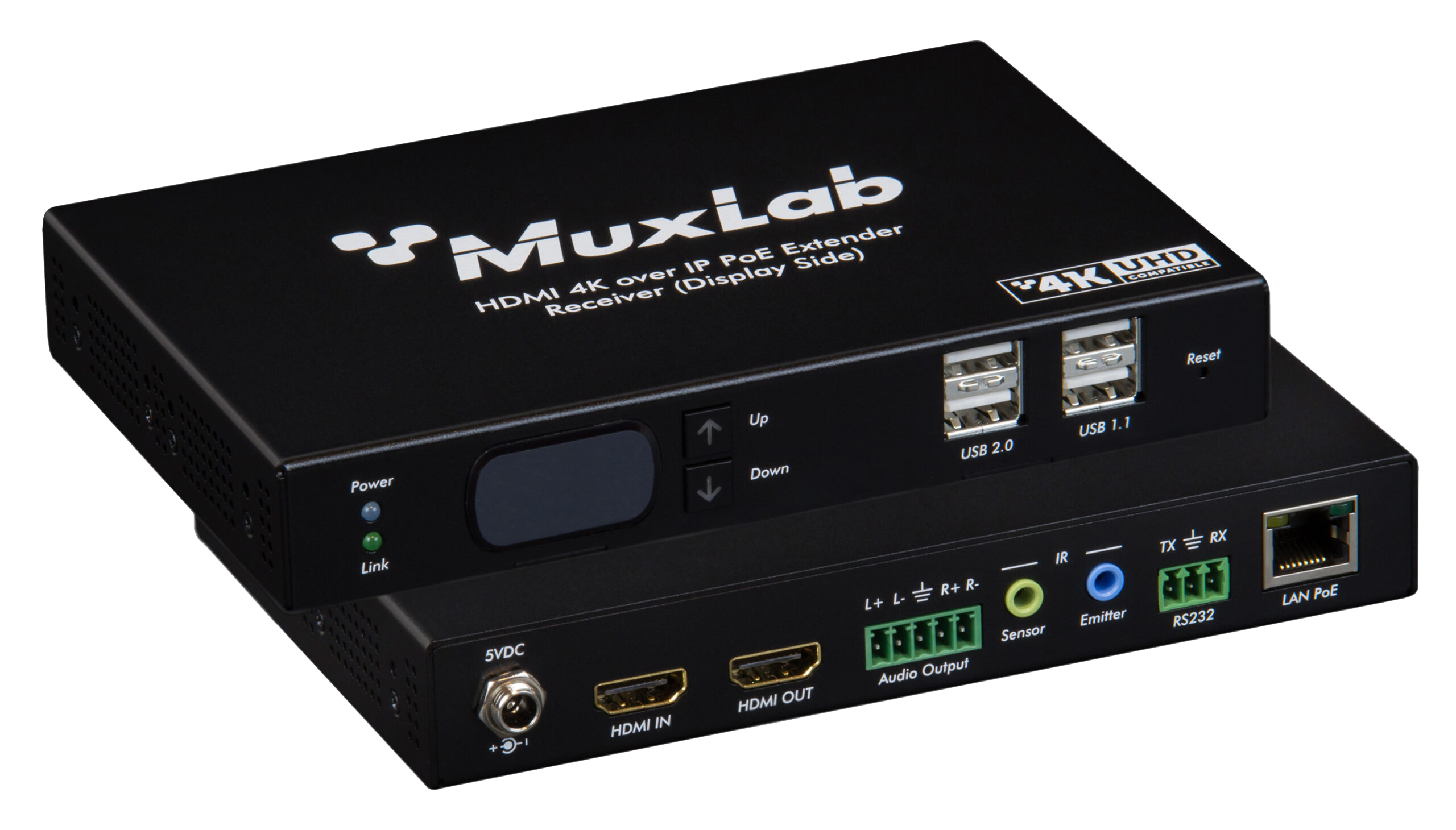

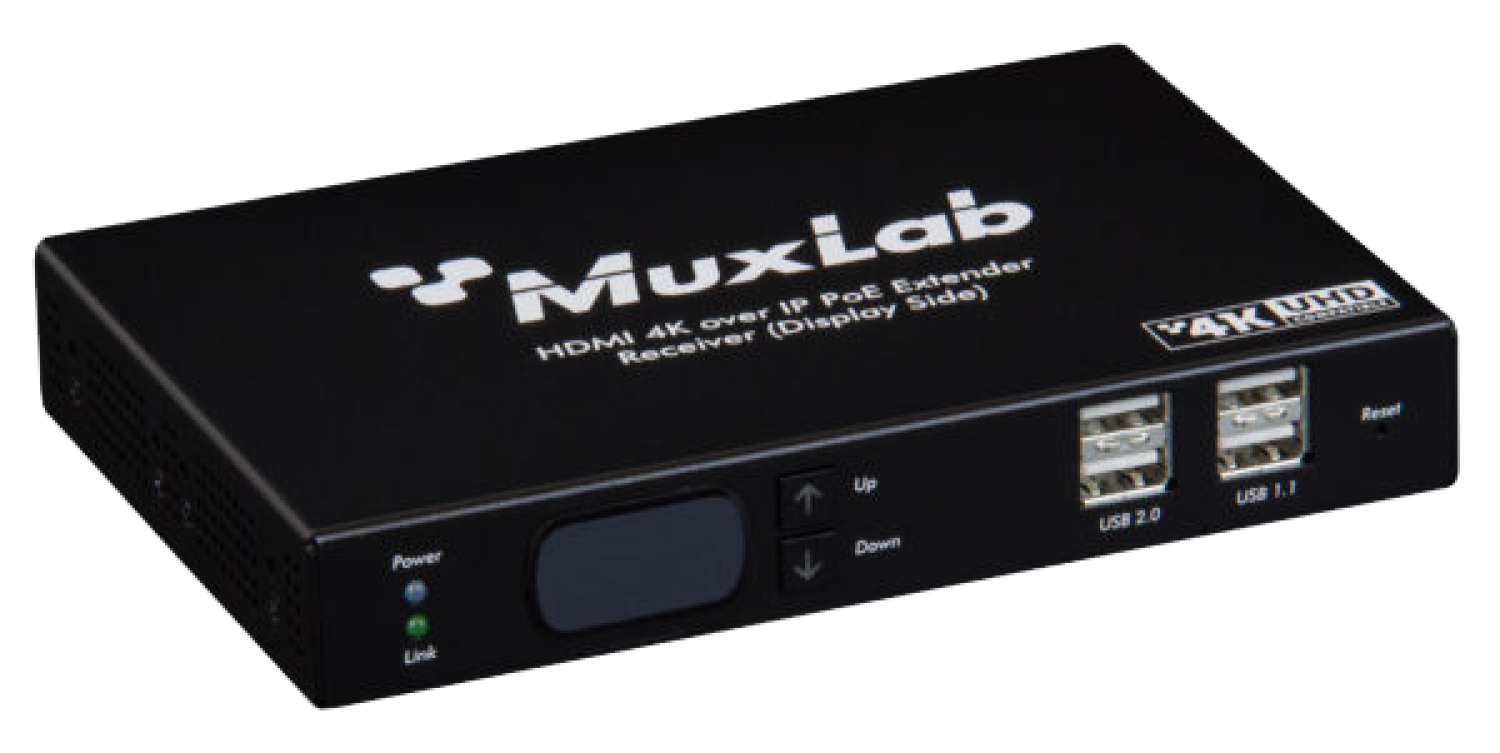

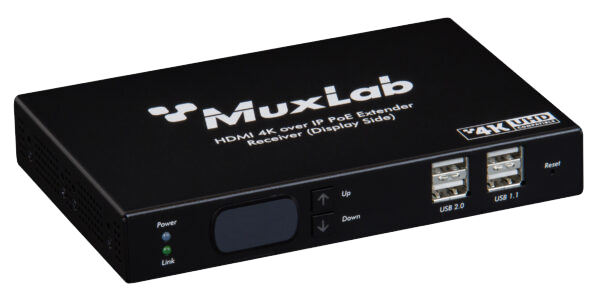

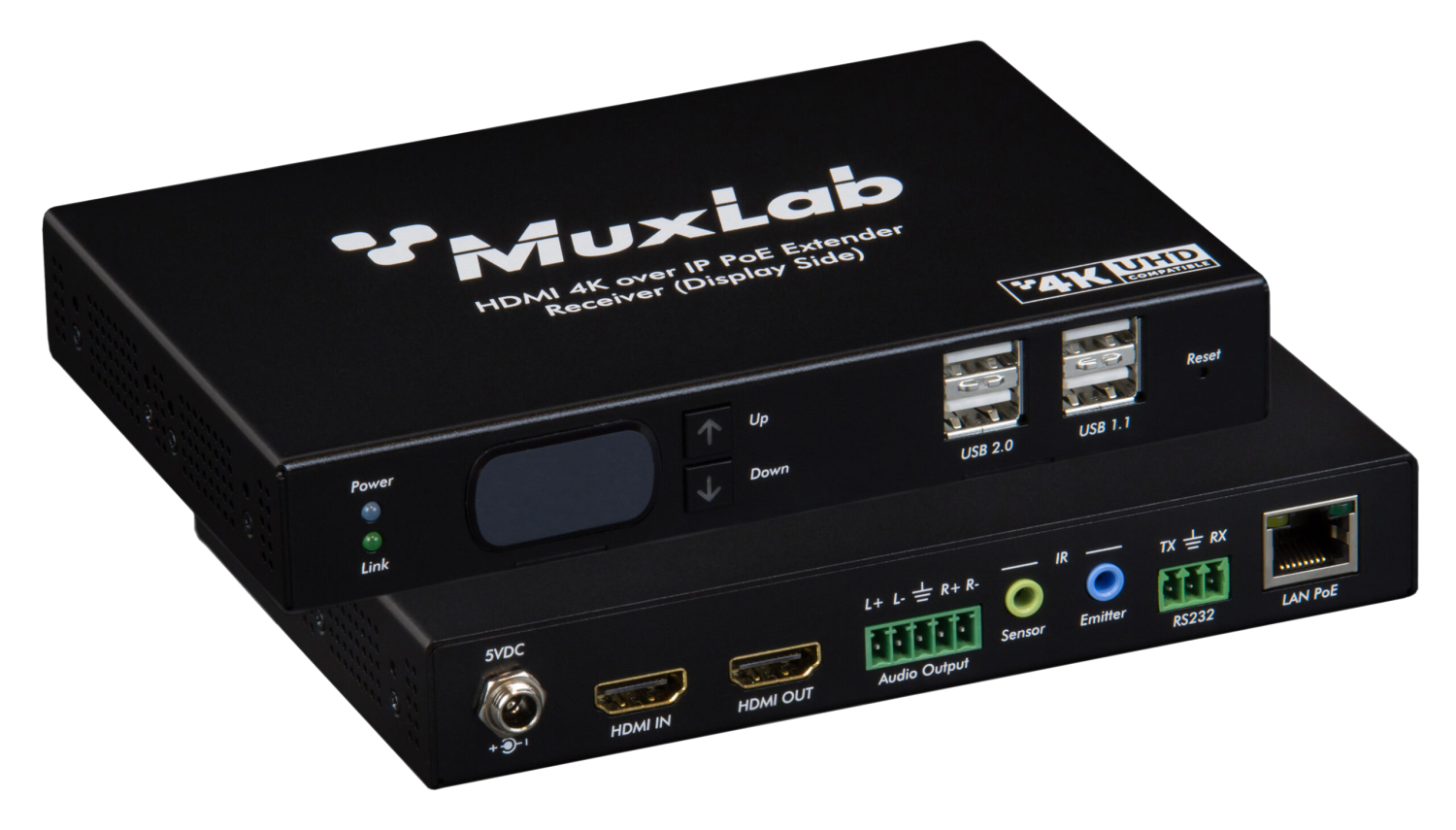

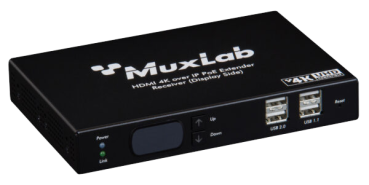

MuxLab MIP 271-R (500850-RX) • KVM HDMI over IP PoE Empfänger Deluxe, 4K/30
Der KVM HDMI over IP PoE Extender Deluxe, 4K/30 ermöglicht die Verbindung von HDMI- und USB-Geräten über ein Ethernet-LAN bis zu einer Entfernung von 100 m. Er unterstützt HDMI-Auflösungen bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0) über CAT5e/6-Kabel in verschiedenen Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Konfigurationen. Sowohl der Sender (500850-TX) als auch der Empfänger (500850-RX) unterstützen PoE (PD), wenn sie mit einem PoE (PSE) Ethernet-Switch verwendet werden.

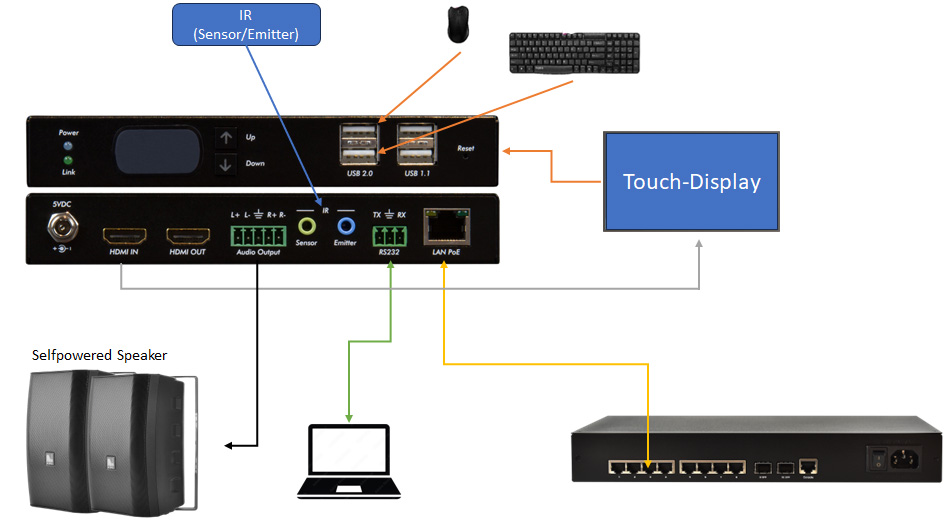

Der Sender wird an einen Computer-Server oder Arbeitsplatz über HDMI- und USB-Anschlüsse angeschlossen. Der Empfänger wird an ein HDMI-Display sowie bis zu vier USB-Geräte wie Tastatur, Maus, Drucker, Grafiktablett, Speichergeräte usw. über einen 4-Port USB-Hub angeschlossen. Zusätzlich verfügt der Sender über einen HDMI-Loop-Out-Anschluss für den Anschluss eines lokalen Fernsehers, und der Empfänger besitzt einen HDMI-Eingang zum Anschluss einer lokalen Videoquelle.
Der KVM HDMI over IP PoE Extender Deluxe, 4K/30 ermöglicht die Verbindung von HDMI- und USB-Geräten über ein Ethernet-LAN bis zu einer Entfernung von 100 m. Er unterstützt HDMI-Auflösungen bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0) über CAT5e/6-Kabel in verschiedenen Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Konfigurationen. Sowohl der Sender (500850-TX) als auch der Empfänger (500850-RX) unterstützen PoE (PD), wenn sie mit einem PoE (PSE) Ethernet-Switch verwendet werden.
Der Sender wird an einen Computer-Server oder Arbeitsplatz über HDMI- und USB-Anschlüsse angeschlossen. Der Empfänger wird an ein HDMI-Display sowie bis zu vier USB-Geräte wie Tastatur, Maus, Drucker, Grafiktablett, Speichergeräte usw. über einen 4-Port USB-Hub angeschlossen. Zusätzlich verfügt der Sender über einen HDMI-Loop-Out-Anschluss für den Anschluss eines lokalen Fernsehers, und der Empfänger besitzt einen HDMI-Eingang zum Anschluss einer lokalen Videoquelle.
Eigenschaften:
- Unterstützt HDMI bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0)
- Überträgt bis zu 100 m über CAT5e/6-Kabel
- Ein Bediener kann mehrere Server/Arbeitsstationen verwalten

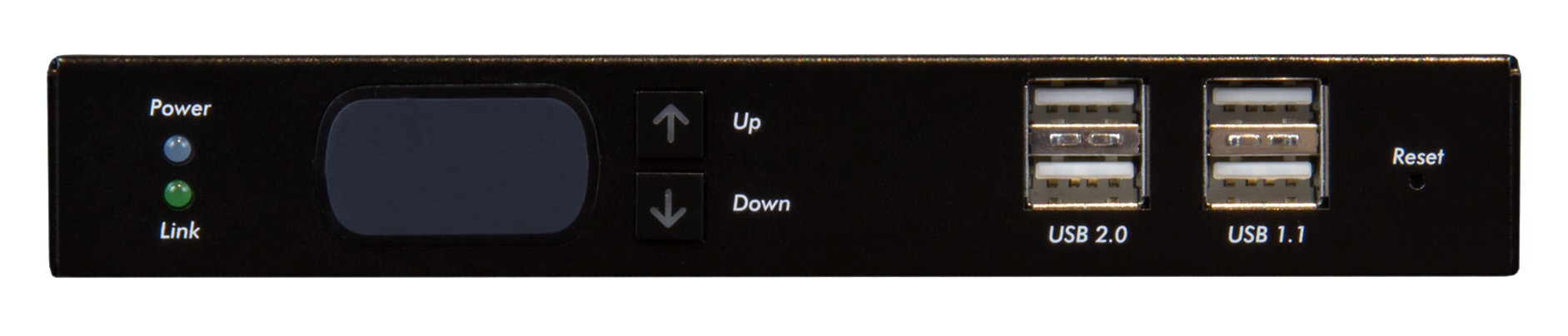

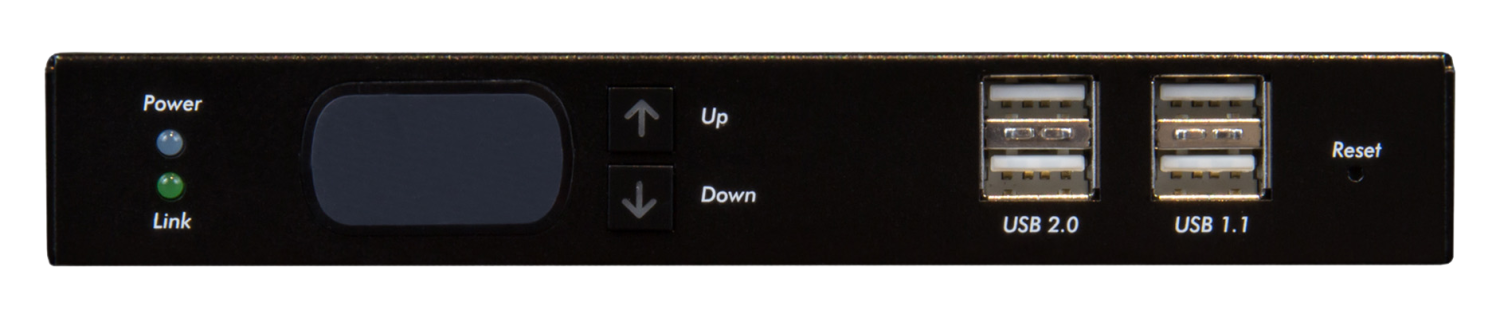

- Empfängerseite enthält einen 4-Port USB-Hub für KVM-Anwendungen
- HDMI Loop-Out am Sender (Modell 500850-TX)
- HDMI Lokaleingang am Empfänger (RX)
- 100-Kanal-Auswahl
- Unterstützt mehrere Punkt-zu-Punkt- sowie Punkt-zu-Mehrpunkt-Anwendungen
- Unterstützt PoE-Stromversorgung
- Unterstützt symmetrischen/unsymmetrischen Audioeingang (Sender) und symmetrischen/unsymmetrischen Audioausgang (Empfänger)
Technische Daten:
HDMI-Version: 2.0a
HDCP-Unterstützung: HDCP 1.4 & 2.2
Maximale Videoauflösung: 4K/30Hz (4:4:4) oder 4K/60Hz (4:2:0)
Bandbreite HDMI: 297 MHz
Kompression: JPEG 2000
HDR: HDR10 Unterstützung
Übertragungsdistanz: bis zu 100 m über CAT5e/6
Netzwerk: 1000BaseT (Gigabit Ethernet) mit PoE (IEEE 802.3af)
Bandbreite IP: bis zu 500 Mbps
Latenz: ca. 1 Frame (16 ms bei 60Hz, 33 ms bei 30Hz)
RS-232: bis 115 K Baud
IR: Bidirektional
Anschlüsse
Maße (B x T x H): 163 mm x 107 mm x 23 mm (TX & RX)
Gewicht: TX ~485g, RX ~494g
Stromverbrauch: TX 5W, RX 6W
Betriebstemperatur: 0°C bis 40°C
Lagerung: -20°C bis 60°C
Luftfeuchtigkeit: 20-90% nicht kondensierend
Compliance: FCC, CE, RoHS konform
Garantie: 3 Jahre
HDMI-Version: 2.0a
HDCP-Unterstützung: HDCP 1.4 & 2.2
Maximale Videoauflösung: 4K/30Hz (4:4:4) oder 4K/60Hz (4:2:0)
Bandbreite HDMI: 297 MHz
Kompression: JPEG 2000
HDR: HDR10 Unterstützung
Übertragungsdistanz: bis zu 100 m über CAT5e/6
Netzwerk: 1000BaseT (Gigabit Ethernet) mit PoE (IEEE 802.3af)
Bandbreite IP: bis zu 500 Mbps
Latenz: ca. 1 Frame (16 ms bei 60Hz, 33 ms bei 30Hz)
RS-232: bis 115 K Baud
IR: Bidirektional
Anschlüsse
- Transmitter:
- 1x HDMI IN (Type A, 19-pin)
- 1x Audio IN (5-pin Phoenix)
- 1x HDMI Loop-Out (Type A)
- 1x Ethernet LAN (RJ45)
- 1x IR Sensor & 1x IR Emitter (3.5mm Stereo Mini-Jack)
- 1x RS-232 (3-pin Phoenix)
- 1x USB Host (USB Type C)

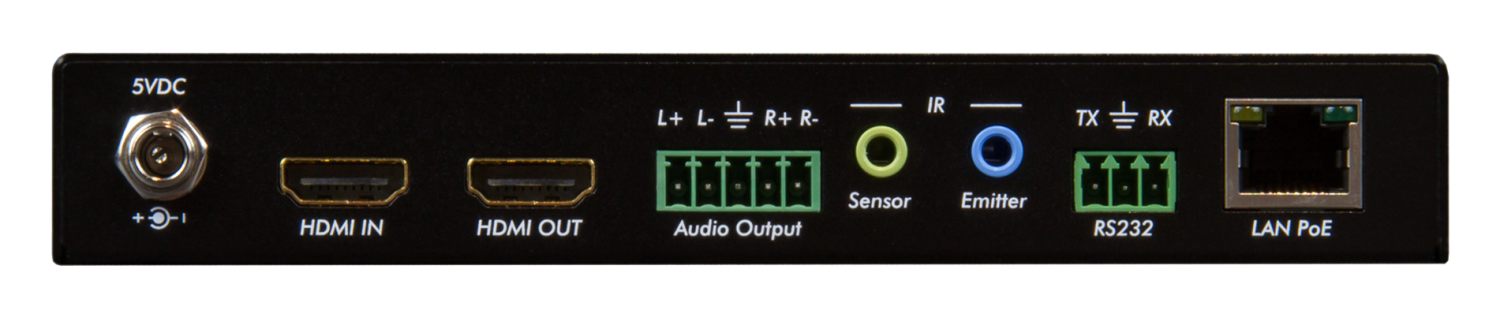

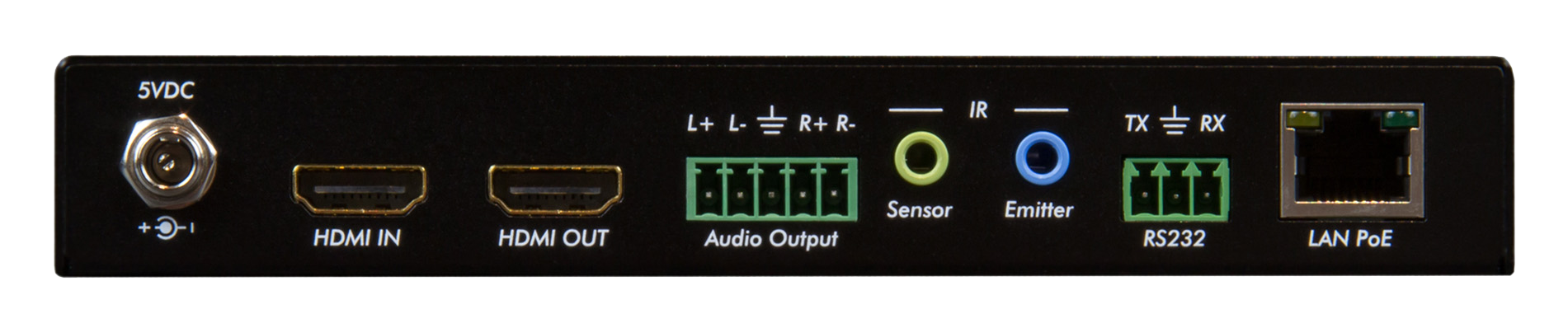

- Receiver:
- 1x HDMI IN (Type A)
- 1x Ethernet LAN (RJ45)
- 1x HDMI OUT (Type A)
- 1x Audio OUT (5-pin Phoenix)
- 1x IR Sensor & 1x IR Emitter (3.5mm Stereo Mini-Jack)
- 1x RS-232 (3-pin Phoenix)
- 4x USB Devices (USB Type A)
Maße (B x T x H): 163 mm x 107 mm x 23 mm (TX & RX)
Gewicht: TX ~485g, RX ~494g
Stromverbrauch: TX 5W, RX 6W
Betriebstemperatur: 0°C bis 40°C
Lagerung: -20°C bis 60°C
Luftfeuchtigkeit: 20-90% nicht kondensierend
Compliance: FCC, CE, RoHS konform
Garantie: 3 Jahre
DIN 18299- und VOB/C-konformer Ausschreibungstext für den MuxLab MIP 271-R (500 850-RX) – KVM HDMI-over-IP PoE Receiver Deluxe:
Abschnitt: AV-Technik – KVM-Receiver HDMI-over-IP, PoE (MuxLab MIP 271-R)
1. Allgemeines / Leistungsbild
Lieferung, Montage und Inbetriebnahme eines KVM-Receivers zur Übertragung von HDMI-Video-, Audio- und USB-Peripherie-Signalen über ein IP-Netzwerk mittels PoE (PD). Das System soll einen HDMI-Quellbetrieb ermöglichen und USB-Geräte wie Tastatur, Maus oder Kamera lokal bereitstellen – geeignet für Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Topologien.
2. Produktbeschreibung
Gerät: MuxLab MIP 271-R, Art.-Nr. 500 850-RX – KVM HDMI-over-IP PoE-Receiver Deluxe mit 4K/30-Kompatibilität
3. Technische Spezifikationen
- Videoauflösung: Unterstützt HDMI-Video bis 4K @ 30 Hz
- Codec / Gesamtarchitektur: Basierend auf der MIP 200 AVoIP-Serie mit JPEG 2000-Kompression für niedrige Latenz über 1G Ethernet
- Anschlüsse – Receiverseite:
- HDMI In
- HDMI Out (lokal)
- Audio-Ausgang über Balanced/Unbalanced (Phoenix-Stecker?)
- USB: 4 Port USB-Hub (Type-A) für Peripheriegeräte
- Netzwerk: RJ45 Ethernet (Gigabit)
- Steuerung: IR-Sensor und IR-Emitter (3,5 mm), RS-232 (Phoenix-Stecker)
4. Übertragung und Netzwerk
- Ethernet-basiert, PoE (PD) gemäß IEEE 802.3af über PoE-fähigen Switch (PSE).
- Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt im selben Netzwerk
- Optional zentrale Steuerung und Management über Pro Digital Network Controller (Art. 500811) oder MuxLab Control App
5. Lieferumfang
- MuxLab MIP 271-R (Receiver)
- Technische Unterlagen (Datenblatt, Bedienungsanleitung)
- Optional nicht enthalten: Transmitter (500850-TX), Controller (500811), IR/RS-232 Erweiterungssatz.
6. Ausführungsbedingungen
- Fachgerechte Montage, Verdrahtung und Installation gemäß VOB/C und DIN 18299 inklusive EMV-gerechter Netzwerkstruktur.
- Inbetriebnahme mit vollständiger Funktionsprüfung: HDMI-Video, Audio-Signal, USB-Peripherie, IR-/RS-232-Steuerung, lokale HDMI-Ausgabe testen.
- Dokumentation der Installation sowie Schulung der Bedienung und Konfiguration bei Übergabe.
