MuxLab MIP 271-T

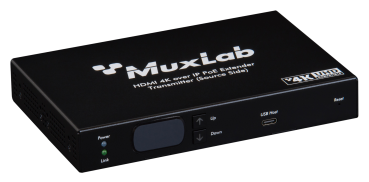

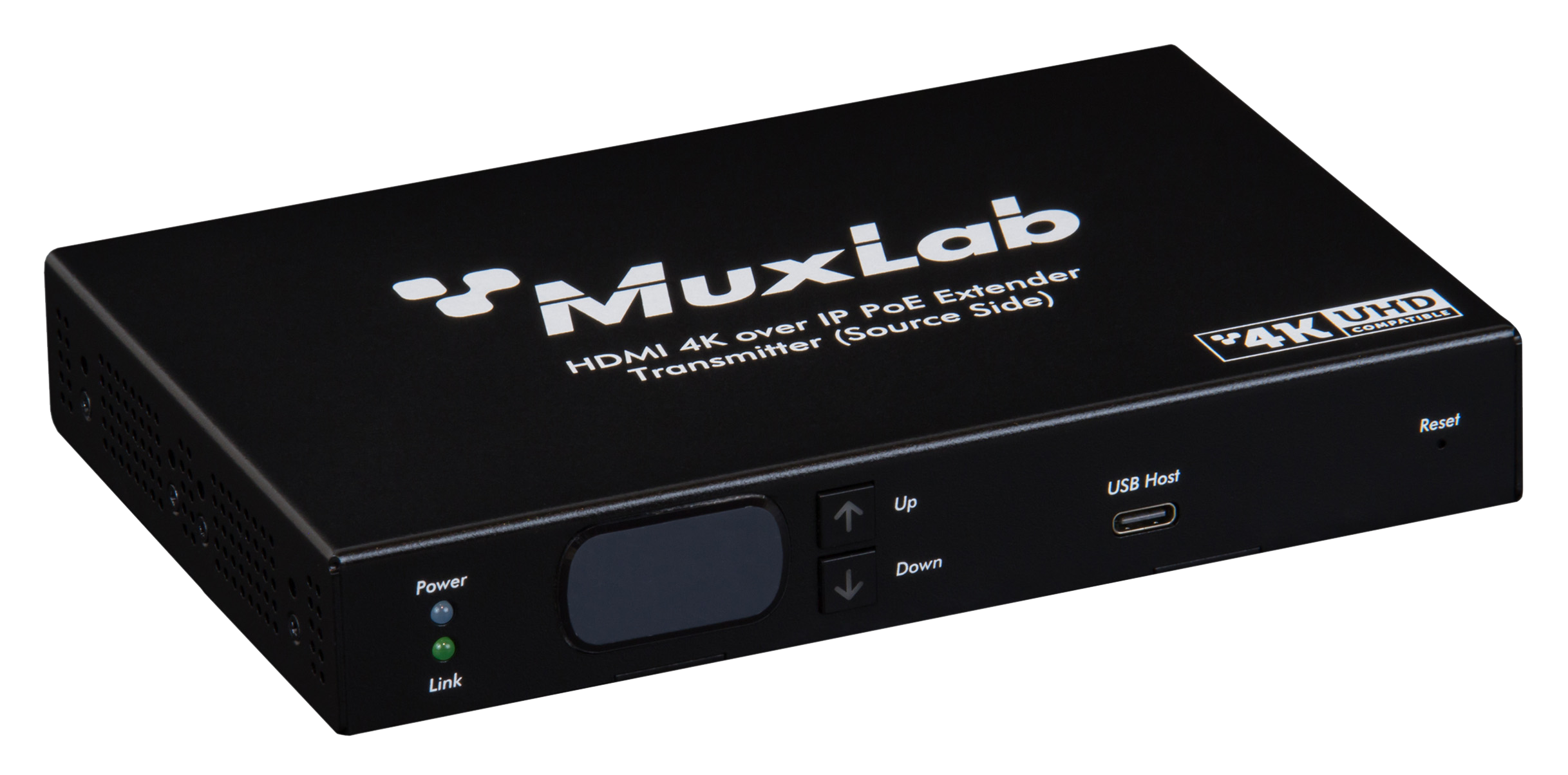

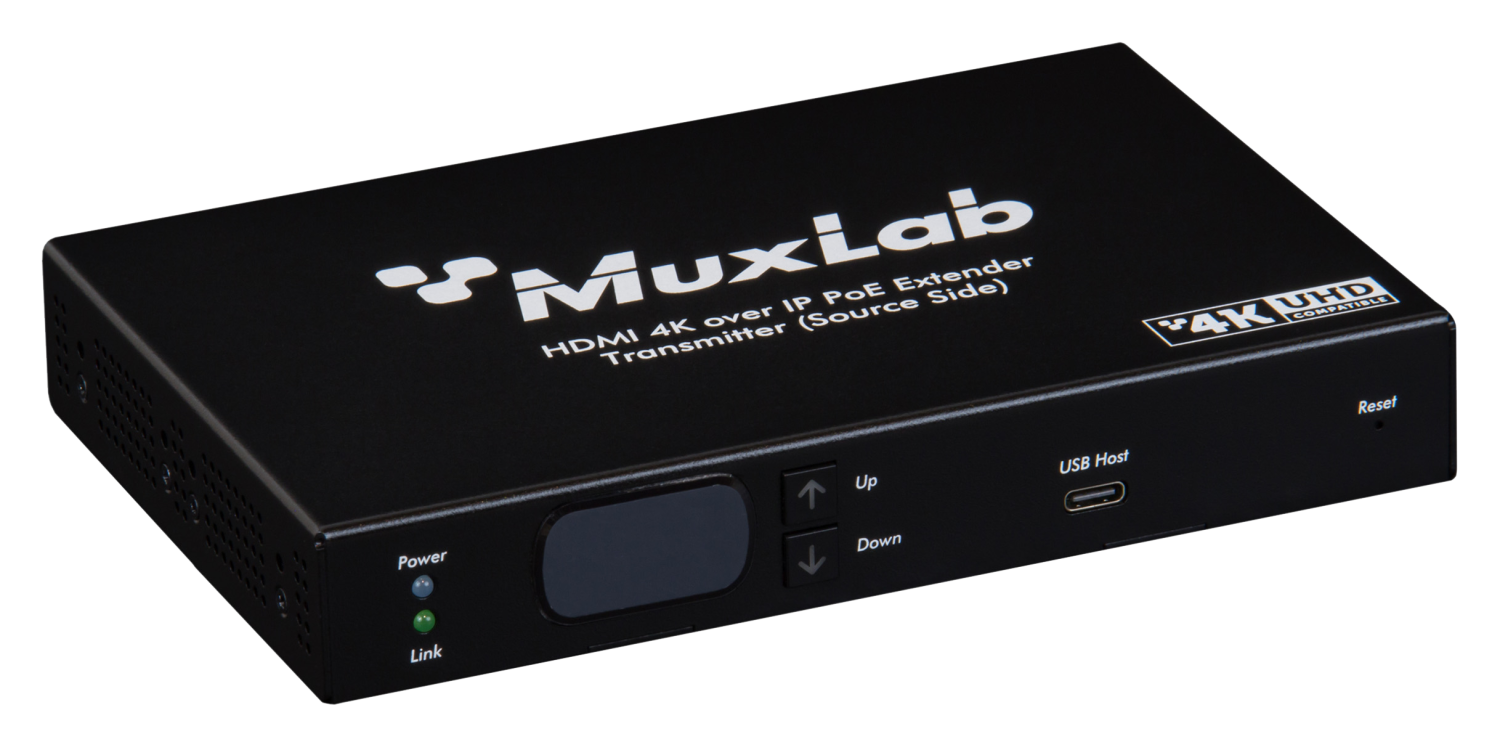

MuxLab MIP 271-T (500850-TX) • KVM HDMI over IP PoE Transmitter Deluxe, 4K/30
Der KVM HDMI over IP PoE Extender Deluxe, 4K/30 ermöglicht die Verbindung von HDMI- und USB-Geräten über Entfernungen bis zu 100 m via Ethernet LAN. Unterstützt werden HDMI-Auflösungen bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0) über CAT5e/6-Kabel in Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Konfigurationen. Transmitter (500850-TX) und Receiver (500850-RX) unterstützen PoE (PD), wenn sie mit einem PoE (PSE) Ethernet-Switch verwendet werden.
Der Transmitter verbindet sich über HDMI- und USB-Ports mit einem Computer oder Server. Der Receiver wird an ein HDMI-Display angeschlossen und unterstützt bis zu vier USB-Geräte (z. B. Tastatur, Maus, Drucker, Grafiktablett, Speichergeräte) über einen integrierten 4-Port USB-Hub. Zusätzlich verfügt der Transmitter über einen HDMI Loop-Out für den Anschluss eines lokalen Fernsehers, während der Receiver einen HDMI-Eingang für eine lokale Videoquelle bietet.
Der KVM HDMI over IP PoE Extender Deluxe, 4K/30 ermöglicht die Verbindung von HDMI- und USB-Geräten über Entfernungen bis zu 100 m via Ethernet LAN. Unterstützt werden HDMI-Auflösungen bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0) über CAT5e/6-Kabel in Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Konfigurationen. Transmitter (500850-TX) und Receiver (500850-RX) unterstützen PoE (PD), wenn sie mit einem PoE (PSE) Ethernet-Switch verwendet werden.
Der Transmitter verbindet sich über HDMI- und USB-Ports mit einem Computer oder Server. Der Receiver wird an ein HDMI-Display angeschlossen und unterstützt bis zu vier USB-Geräte (z. B. Tastatur, Maus, Drucker, Grafiktablett, Speichergeräte) über einen integrierten 4-Port USB-Hub. Zusätzlich verfügt der Transmitter über einen HDMI Loop-Out für den Anschluss eines lokalen Fernsehers, während der Receiver einen HDMI-Eingang für eine lokale Videoquelle bietet.
Eigenschaften:
- Unterstützt HDMI bis zu 4K @ 30Hz (4:4:4) und 4K @ 60Hz (4:2:0)
- Übertragung bis zu 100 m über CAT5e/6
- Ein Bediener kann mehrere Server/Arbeitsstationen steuern
- Receiver mit 4-Port USB-Hub für KVM-Anwendungen
- HDMI Loop-Out am Transmitter
- HDMI lokaler Eingang am Receiver (500850-RX)
- 100 Kanalwähler

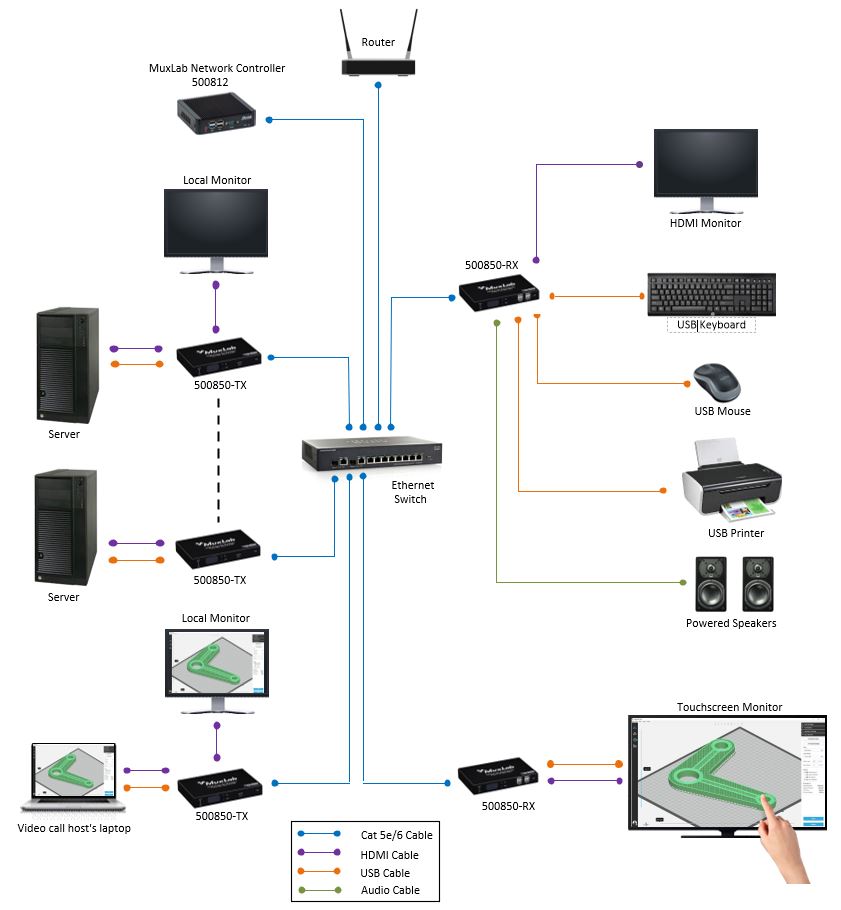

- Unterstützt mehrere Punkt-zu-Punkt und Punkt-zu-Mehrpunkt-Anwendungen
- PoE-betrieben
- Unterstützt Balanced/Unbalanced Audio Insert (TX) und Audio Extract (RX)
Technische Daten:
HDMI-Version: 2.0a
HDCP-Unterstützung: HDCP 1.4 & 2.2
Maximale Videoauflösung: 4K/30Hz (4:4:4) oder 4K/60Hz (4:2:0)
Bandbreite HDMI: 297 MHz
Kompression: JPEG 2000
HDR: HDR10 Unterstützung
Übertragungsdistanz: bis zu 100 m über CAT5e/6
Netzwerk: 1000BaseT (Gigabit Ethernet) mit PoE (IEEE 802.3af)
Bandbreite IP: bis zu 500 Mbps
Latenz: ca. 1 Frame (16 ms bei 60Hz, 33 ms bei 30Hz)
RS-232: bis 115 K Baud
IR: Bidirektional
Anschlüsse
Maße (B x T x H): 163 mm x 107 mm x 23 mm (TX & RX)
Gewicht: TX ~485g, RX ~494g
Stromverbrauch: TX 5W, RX 6W
Betriebstemperatur: 0°C bis 40°C
Lagerung: -20°C bis 60°C
Luftfeuchtigkeit: 20-90% nicht kondensierend
Compliance: FCC, CE, RoHS konform
Garantie: 3 Jahre
HDMI-Version: 2.0a
HDCP-Unterstützung: HDCP 1.4 & 2.2
Maximale Videoauflösung: 4K/30Hz (4:4:4) oder 4K/60Hz (4:2:0)
Bandbreite HDMI: 297 MHz
Kompression: JPEG 2000
HDR: HDR10 Unterstützung
Übertragungsdistanz: bis zu 100 m über CAT5e/6
Netzwerk: 1000BaseT (Gigabit Ethernet) mit PoE (IEEE 802.3af)
Bandbreite IP: bis zu 500 Mbps
Latenz: ca. 1 Frame (16 ms bei 60Hz, 33 ms bei 30Hz)
RS-232: bis 115 K Baud
IR: Bidirektional
Anschlüsse

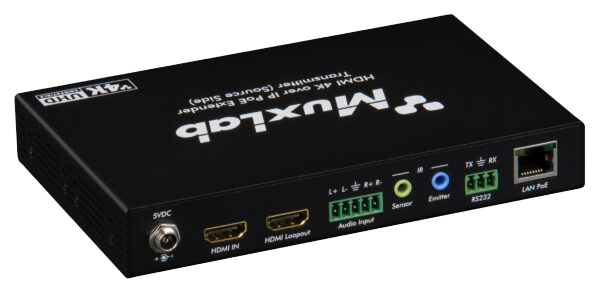

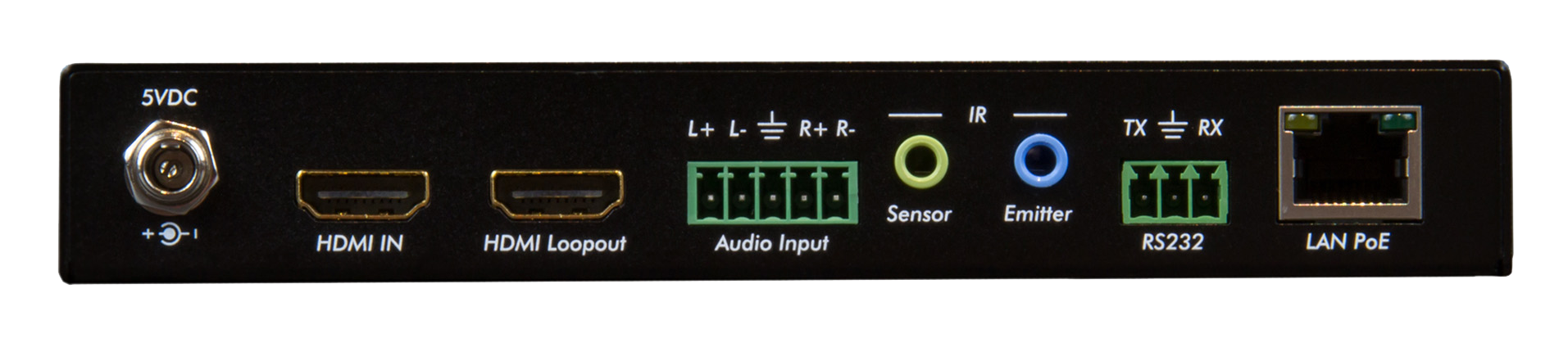

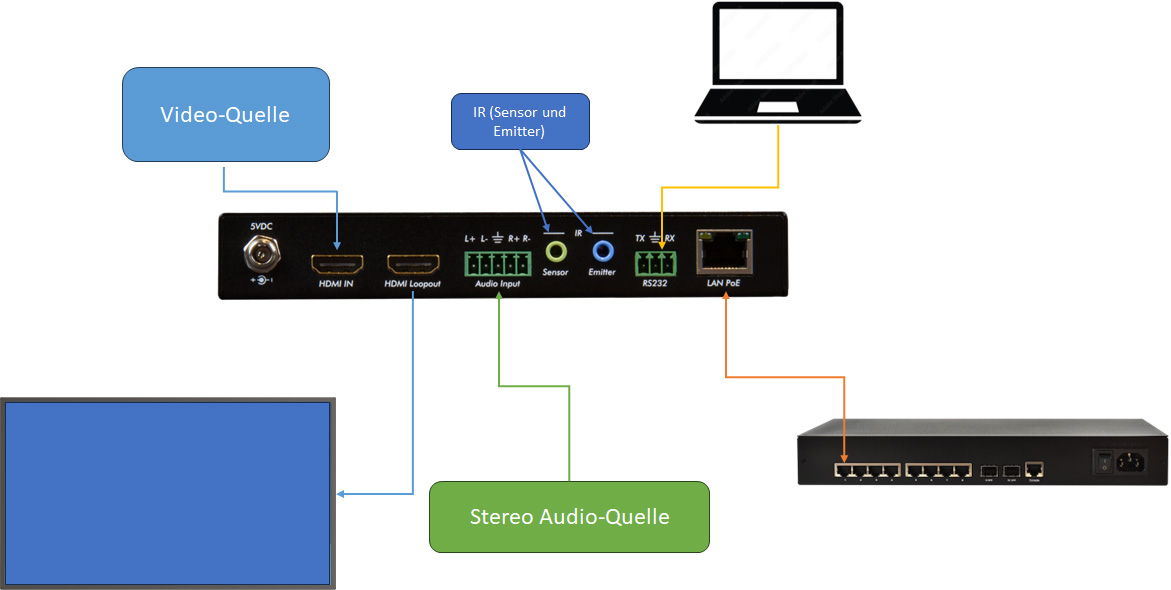

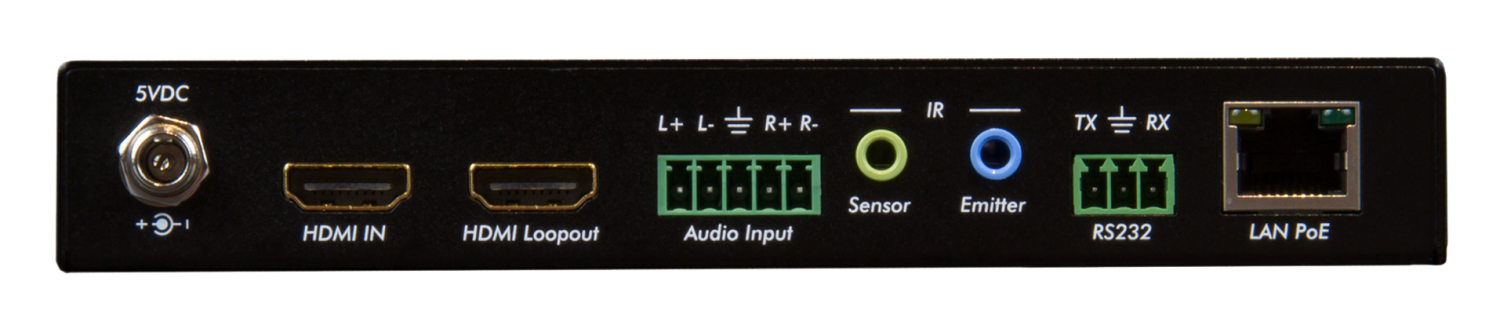

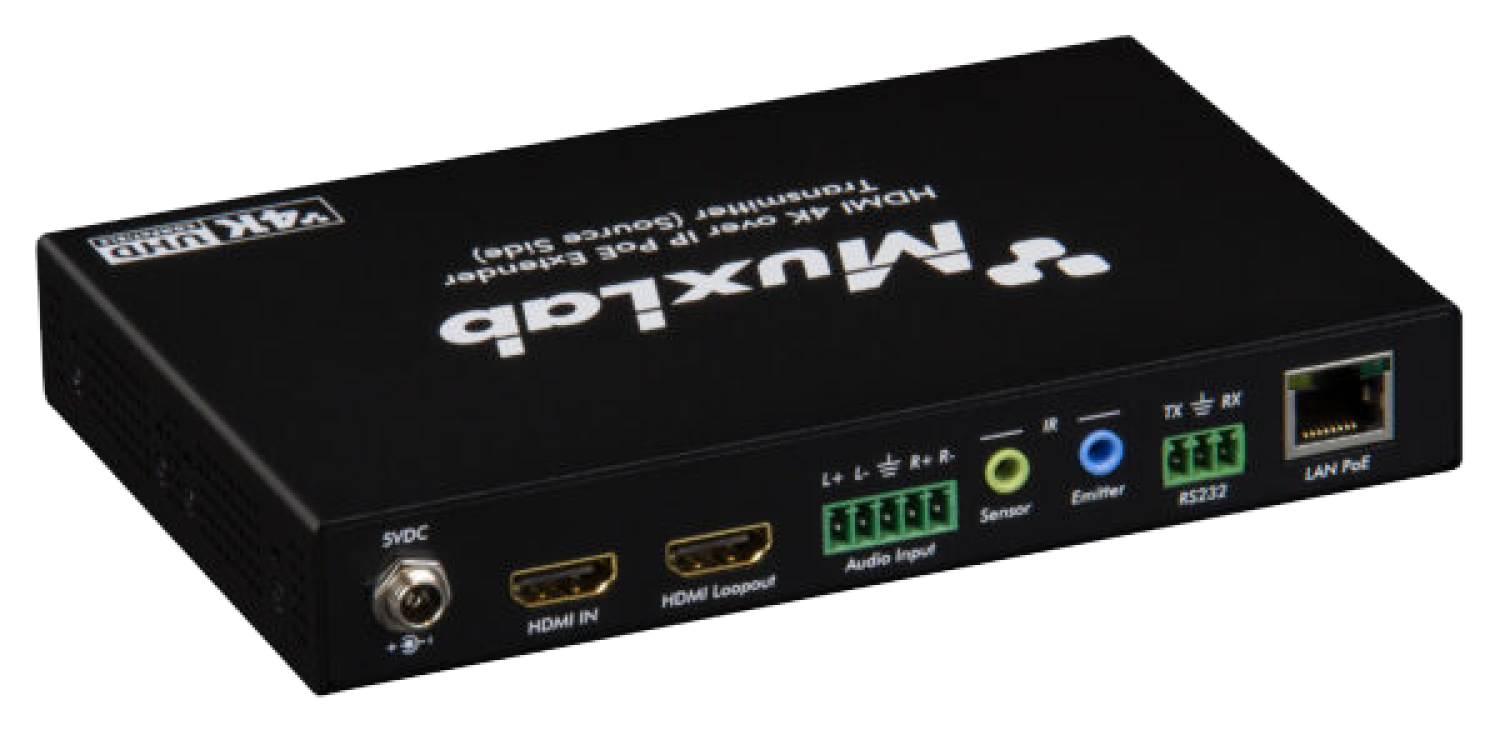

- Transmitter:
- 1x HDMI IN (Type A, 19-pin)
- 1x Audio IN (5-pin Phoenix)
- 1x HDMI Loop-Out (Type A)
- 1x Ethernet LAN (RJ45)
- 1x IR Sensor & 1x IR Emitter (3.5mm Stereo Mini-Jack)
- 1x RS-232 (3-pin Phoenix)

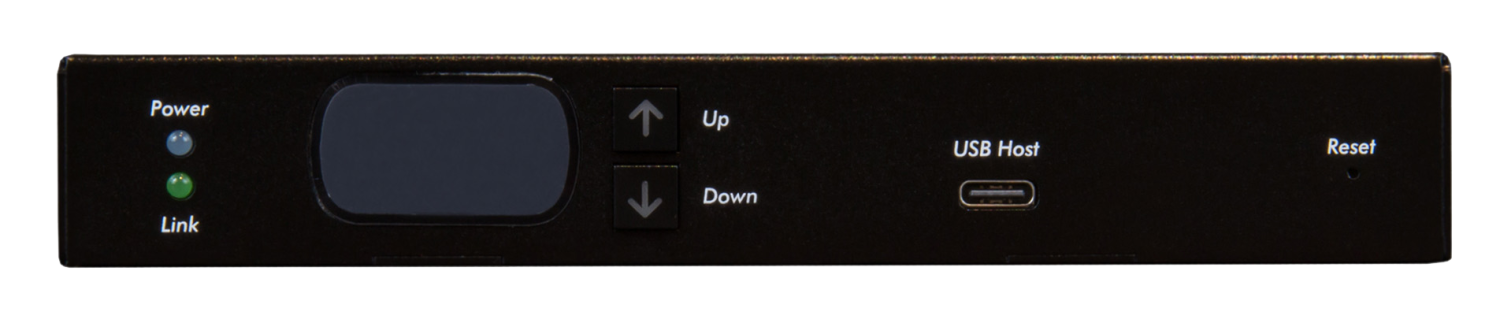

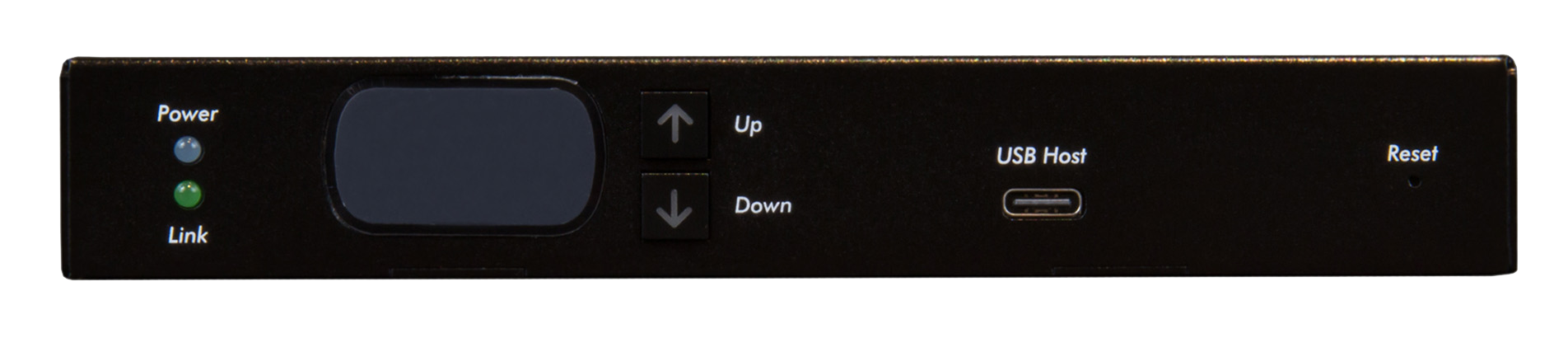

- 1x USB Host (USB Type C)
- Receiver:
- 1x HDMI IN (Type A)
- 1x Ethernet LAN (RJ45)
- 1x HDMI OUT (Type A)
- 1x Audio OUT (5-pin Phoenix)
- 1x IR Sensor & 1x IR Emitter (3.5mm Stereo Mini-Jack)
- 1x RS-232 (3-pin Phoenix)
- 4x USB Devices (USB Type A)
Maße (B x T x H): 163 mm x 107 mm x 23 mm (TX & RX)
Gewicht: TX ~485g, RX ~494g
Stromverbrauch: TX 5W, RX 6W
Betriebstemperatur: 0°C bis 40°C
Lagerung: -20°C bis 60°C
Luftfeuchtigkeit: 20-90% nicht kondensierend
Compliance: FCC, CE, RoHS konform
Garantie: 3 Jahre
VOB/C- und DIN 18299-konforme Ausschreibungstext für das Produkt MuxLab MIP 271-T (500850-TX):
Abschnitt: AV-Technik – KVM HDMI-over-IP PoE-Transmitter (Deluxe) – MuxLab MIP 271-T
1. Allgemeines
Leistungsbild: Lieferung, Montage und Inbetriebnahme eines KVM-Transmitter-Moduls zur Übertragung von HDMI- und USB-Signalen über ein IP-Netzwerk mittels PoE (PD). Geeignet für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Strukturen, einschließlich eines HDMI-Loop-Outs für lokale Anzeige.
2. Produktbeschreibung
Gerät: MuxLab MIP 271-T (Bestellnummer 500850-TX) – KVM HDMI-over-IP PoE Transmitter Deluxe, 4K/30.
3. Technische Spezifikationen
- Videoauflösung: Bis zu 4K @ 30 Hz (4:4:4) und 4K @ 60 Hz (4:2:0)
- Datenkompression: JPEG 2000
- Übertragungsstrecke: Bis zu 100 m über CAT5e/6 (Gigabit-Ethernet, 1000BaseT) mit PoE-Support gemäß IEEE 802.3af
- IP-Bandbreite: Bis 500 Mbps
- Latenz: ca. 1 Frame (≈ 16 ms bei 60 Hz, ≈ 33 ms bei 30 Hz)
- HDMI-Schnittstelle: HDMI-Version 2.0a, HDCP 1.4 & 2.2, Bandbreite ca. 297 MHz, HDR10-Support
- Steuerschnittstellen: RS-232 bis 115 kbps, bidirektionales IR
4. Anschlüsse – Transmitter & dazugehöriger Receiver
- Transmitter (MIP 271-T):
- 1× HDMI IN (Type A)
- 1× HDMI Loop-Out (Type A) für lokale Anzeige
- 1× Audio IN (Balanced/Unbalanced, 5-pol. Phoenix)
- 1× Ethernet (RJ45)
- 1× IR-Sensor & 1× IR-Emitter (3,5 mm Stereo-Miniklinke)
- 1× RS-232 (3-pol. Phoenix)
- 1× USB Host (USB-Type-C)
- Passender Receiver (MIP 271-R):
- 1× HDMI IN (Type A)
- 1× HDMI OUT (Type A)
- 1× Audio OUT (5-pol. Phoenix)
- 1× Ethernet (RJ45)
- 1× IR-Sensor & 1× IR-Emitter (3,5 mm Stereo-Miniklinke)
- 1× RS-232 (3-pol. Phoenix)
- 4× USB Device (USB-Type-A) für KVM-Peripherie
5. Physikalische Daten & Umweltbedingungen
- Gehäuse: Metall, schwarz
- Maße (B×T×H): 163 × 107 × 23 mm (je TX und RX)
- Gewicht: TX ≈ 485 g, RX ≈ 494 g
- Leistungsaufnahme: TX 5 W, RX 6 W
- Umgebung: Betrieb 0 °C bis 40 °C, Lagerung -20 °C bis 60 °C, Luftfeuchte 20–90 % nicht kondensierend
- Zertifizierungen: FCC, CE, RoHS-konform
- Garantie: 3 Jahre
6. Lieferumfang
- MuxLab MIP 271-T Transmitter
- Technische Dokumentation (Datenblatt, Bedienungsanleitung)
- Optional (separat zu beschaffen): passender Receiver (500850-RX) inklusive USB-Hub, HDMI-Anzeige, Steuerungsschnittstellen.
7. Ausführungsbedingungen
- Montage und fachgerechte Verdrahtung gemäß VOB/C und DIN 18299, inkl. EMV-gerechter Netzwerkstruktur
- Inbetriebnahme, Funktionsprüfung (Video, Audio, USB-Peripherie, Steuerungswege RS-232/IR), lokale HDMI-Anzeige über Loop-Out testen
- Dokumentation der Installation sowie Schulung der Bedienung bei Übergabe
