MuxLab MIP 301-R

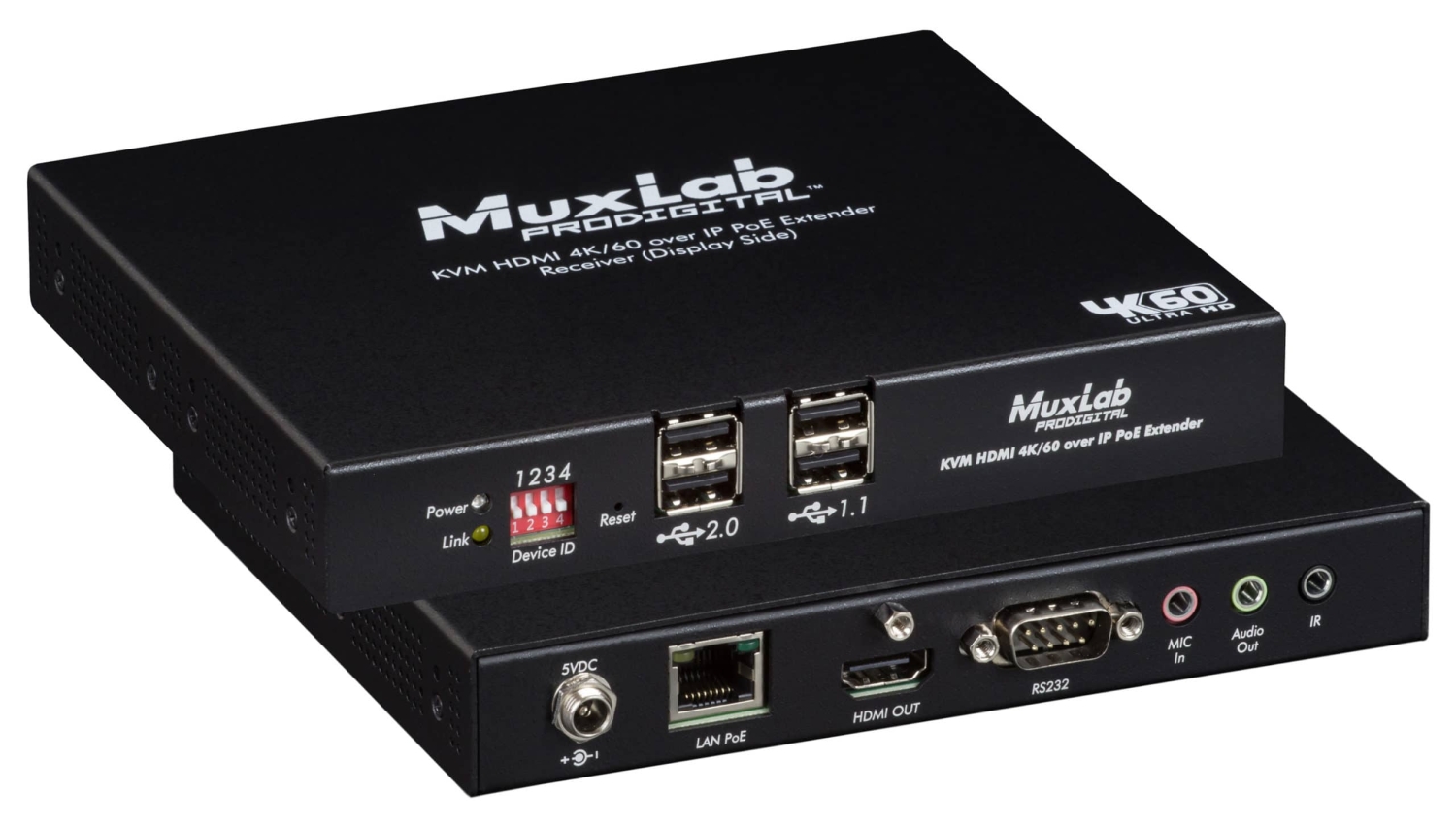

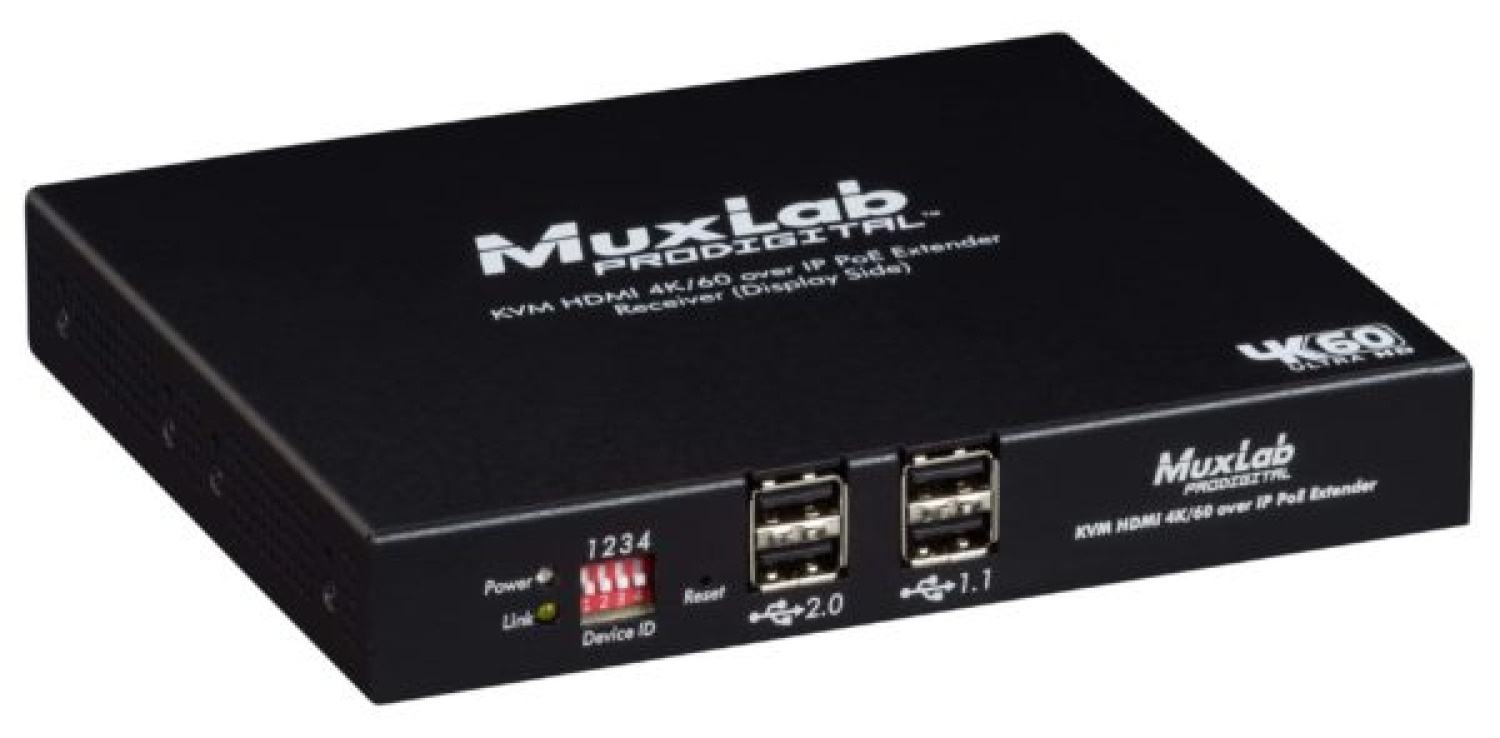

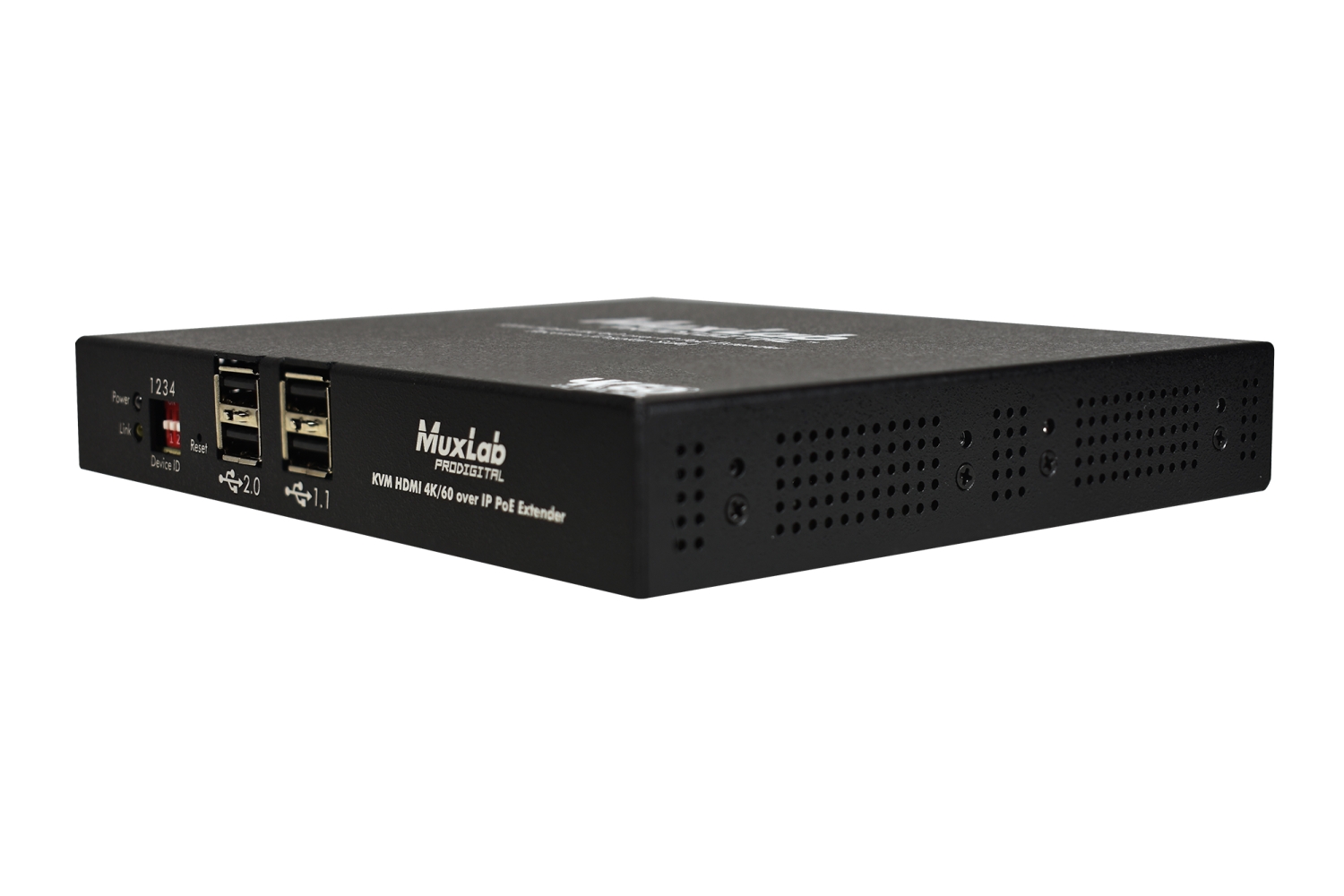

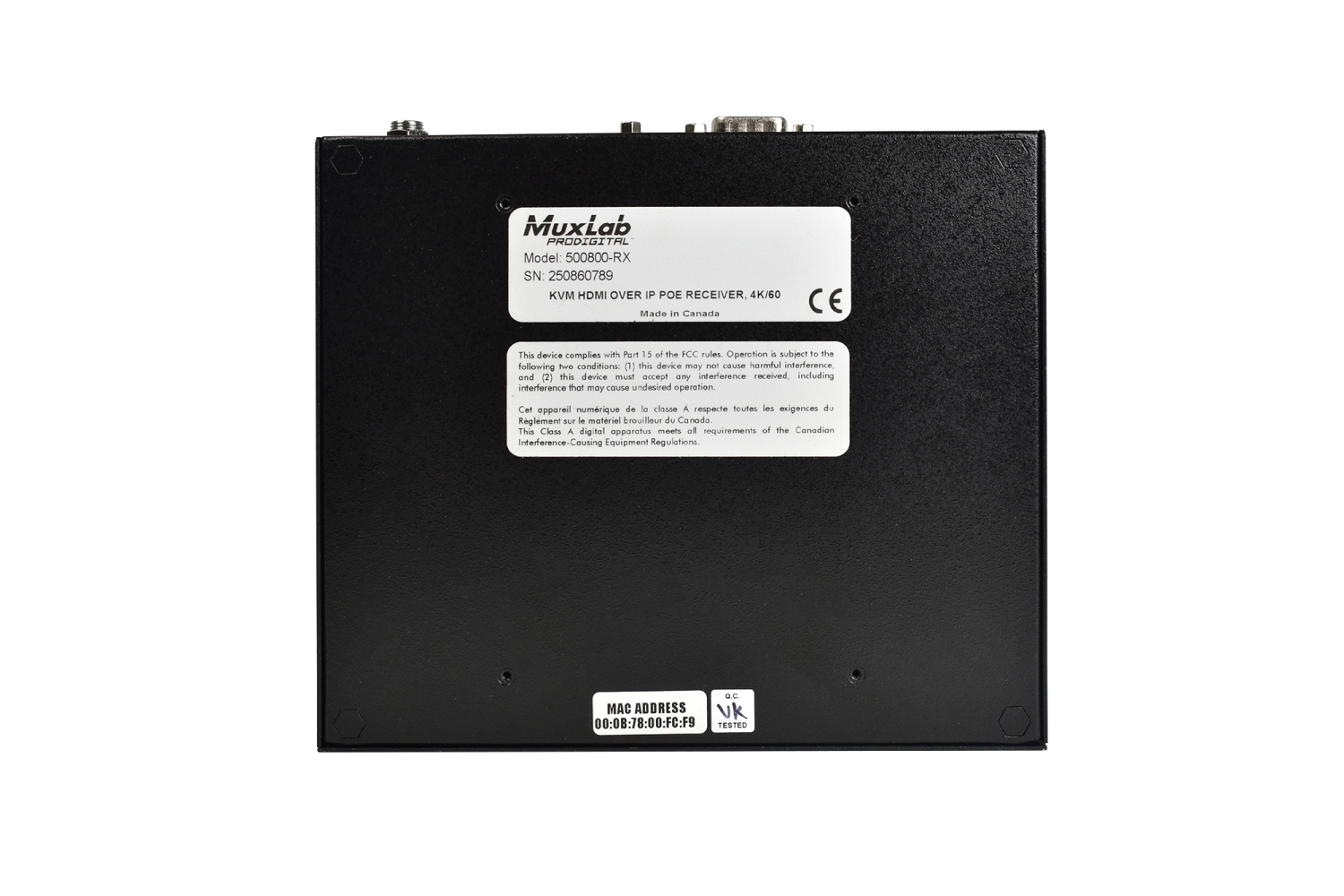

MuxLab MIP 301-R (500800-RX) • KVM HDMI-over-IP PoE Receiver, 4K/60
Der KVM HDMI-over-IP PoE Extender 4K@60 ermöglicht die verlustfreie Übertragung von HDMI- und USB-Signalen über ein Standard-Ethernet-Netzwerk mit einer Reichweite von bis zu 100 m über CAT5e/6-Kabel. Er unterstützt HDMI-Auflösungen bis zu 4K @ 60Hz (4:4:4) und ist für Punkt-zu-Punkt- sowie Punkt-zu-Mehrpunkt-Konfigurationen geeignet. Darüber hinaus lassen sich flexibel skalierbare Videowände (X × Y) mit Hunderten von Displays realisieren – abhängig von der verfügbaren Netzwerkbandbreite. Für jedes Display wird ein Receiver benötigt.

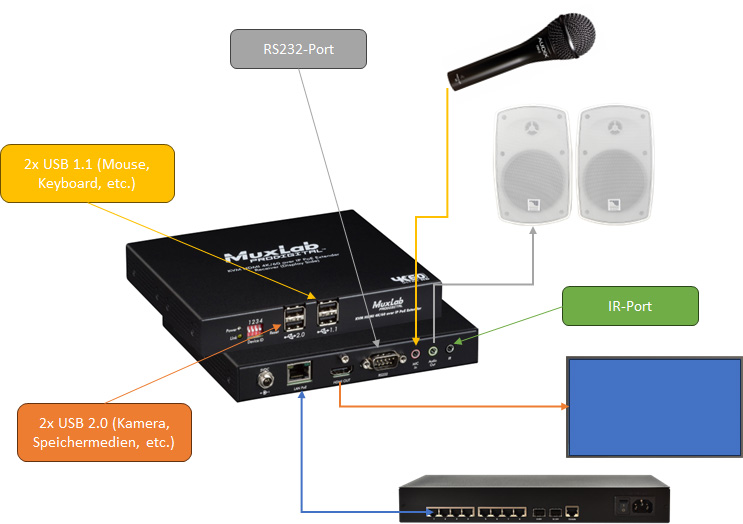

Der Transmitter wird über HDMI und USB mit einem Computer, Server oder einer Workstation verbunden. Der Receiver wird an ein HDMI-Display angeschlossen und bietet über einen integrierten 4-Port-USB-Hub Anschlussmöglichkeiten für bis zu vier USB-Geräte (z. B. Tastatur, Maus, Drucker, Grafiktablet, Speichergerät, Webcam usw.). Ein einzelner Receiver ermöglicht die Steuerung mehrerer Server oder Workstations, ideal für verteilte KVM-Anwendungen.
Typische Einsatzbereiche
Ideal für IT-Umgebungen, in denen zentrale Steuerung und hochauflösende Anzeige erforderlich sind, wie z. B.:
Der KVM HDMI-over-IP PoE Extender 4K@60 ermöglicht die verlustfreie Übertragung von HDMI- und USB-Signalen über ein Standard-Ethernet-Netzwerk mit einer Reichweite von bis zu 100 m über CAT5e/6-Kabel. Er unterstützt HDMI-Auflösungen bis zu 4K @ 60Hz (4:4:4) und ist für Punkt-zu-Punkt- sowie Punkt-zu-Mehrpunkt-Konfigurationen geeignet. Darüber hinaus lassen sich flexibel skalierbare Videowände (X × Y) mit Hunderten von Displays realisieren – abhängig von der verfügbaren Netzwerkbandbreite. Für jedes Display wird ein Receiver benötigt.
Der Transmitter wird über HDMI und USB mit einem Computer, Server oder einer Workstation verbunden. Der Receiver wird an ein HDMI-Display angeschlossen und bietet über einen integrierten 4-Port-USB-Hub Anschlussmöglichkeiten für bis zu vier USB-Geräte (z. B. Tastatur, Maus, Drucker, Grafiktablet, Speichergerät, Webcam usw.). Ein einzelner Receiver ermöglicht die Steuerung mehrerer Server oder Workstations, ideal für verteilte KVM-Anwendungen.
Typische Einsatzbereiche
Ideal für IT-Umgebungen, in denen zentrale Steuerung und hochauflösende Anzeige erforderlich sind, wie z. B.:
- Verwaltung von Multi-Server-Systemen in Unternehmens-IT
- Bildungseinrichtungen und Schulungszentren
- CAD- und Grafikdesign-Anwendungen
- Verwaltung von Media-Servern
- Rechenzentren und Serverräume
Eigenschaften
- Ein Bediener kann mehrere Server/Workstations steuern
- Unterstützt HDMI bis zu 4K @ 60 Hz (4:4:4)

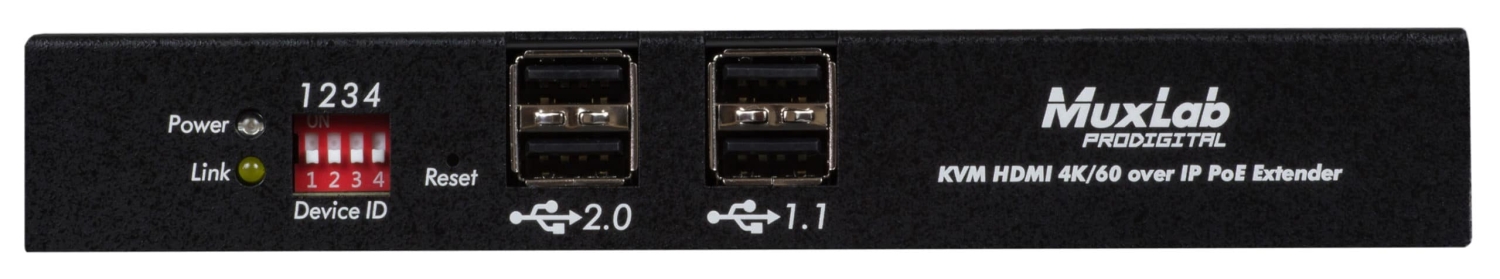

- Receiver-Seite mit integriertem 4-Port-USB-Hub für KVM-Anwendungen
- Übertragungsreichweite bis zu 100 m über Cat5e/6-Kabel
- Videowand-Konfiguration mit Hunderten von Displays möglich (netzwerkabhängig)
- Unterstützt Webcams
- Unterstützt Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Topologien
- Unterstützt HDR (High Dynamic Range)
- Unterstützt PoE (Stromversorgung über Ethernet)
- Unterstützt Audio-Einbindung und -Ausgabe (Transmitter) sowie Audio-Extraktion und Mikrofon-Eingang (Receiver)
Technische Daten:
Umgebung: HDMI 2.0
Geräte: Computer und Server mit HDMI-Monitoranschlüssen.
Übertragung: Für den Benutzer transparent.
Bandbreite (HDMI): 597 MHz
Signale: HDMI 2.0-Protokoll, HDCP 1.4, HDCP 2.2
Anschlüsse: Hinweis: Kabel sind nicht im Lieferumfang enthalten.
CAT 5e/6: 100 m bis zu 4K @ 60 Hz (4:4:4)
Hinweis: Bei Installation in elektrisch störanfälliger Umgebung muss ein geschirmtes Twisted-Pair-Kabel (STP) verwendet werden. Auch Kreuzverbindungen verringern die effektive Reichweite – abhängig von der Qualität des verwendeten Kabels.
Latenz: Ein (1) Frame (16 ms), maximal zwei Frames (33 ms)
Kompression: JPEG 2000
Bandbreite: Bis zu 850 Mbps
Netzwerkanforderungen: 1000BaseT mit PoE
RJ45-Pinbelegung: Polaritätssensitiv. Verwendung von EIA/TIA 568A oder 586B Direktverdrahtung empfohlen.
RJ45-Verbindung:
Stromversorgung:
Stromverbrauch: Transmitter: 6 Watt, Receiver: 8 Watt
Temperaturbereich
Gewicht: 0,68 kg
Konformität:
Optionales Zubehör:
Umgebung: HDMI 2.0
Geräte: Computer und Server mit HDMI-Monitoranschlüssen.
Übertragung: Für den Benutzer transparent.
Bandbreite (HDMI): 597 MHz
Signale: HDMI 2.0-Protokoll, HDCP 1.4, HDCP 2.2
Anschlüsse: Hinweis: Kabel sind nicht im Lieferumfang enthalten.

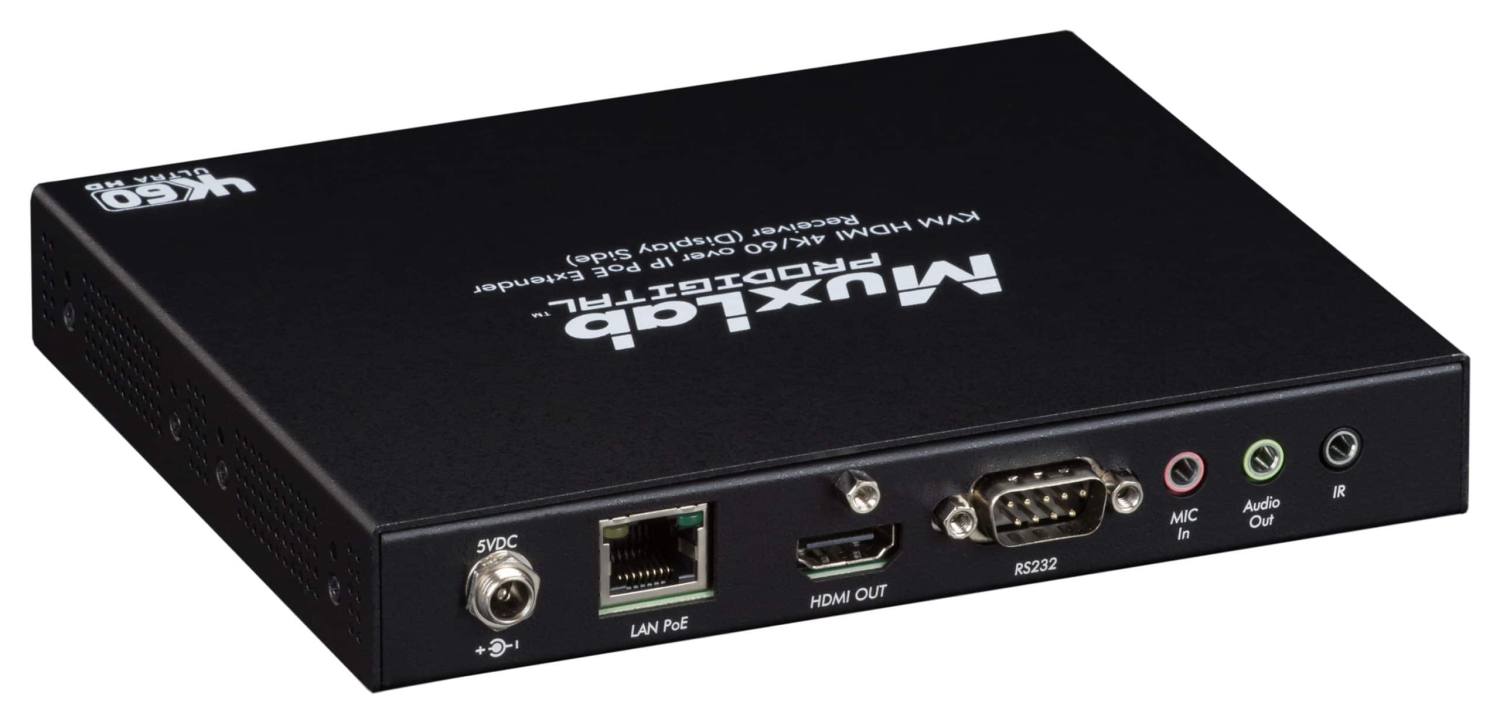

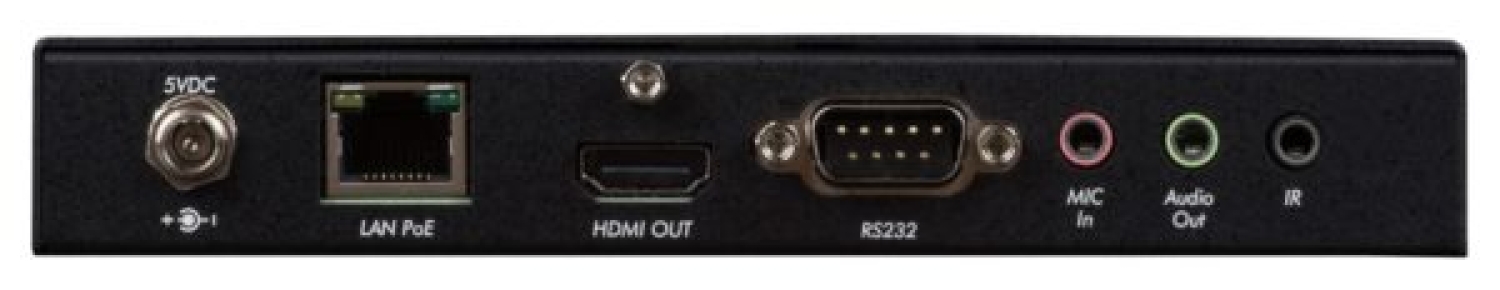

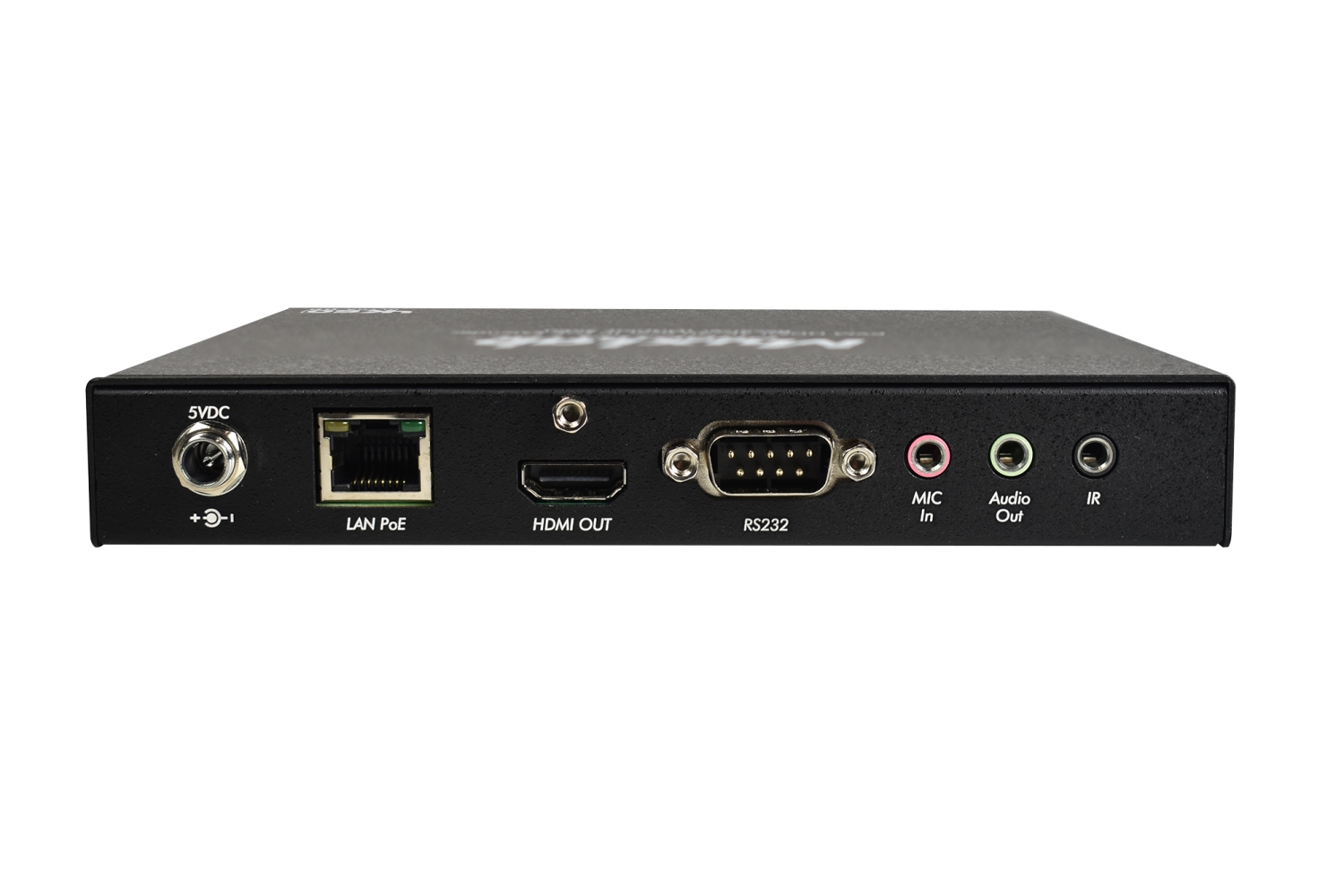

- Ein (1) HDMI-Buchse
- Eine (1) RJ45S-Buchse für Cat 5e/6 ungeschirmtes oder geschirmtes Twisted-Pair-Kabel
- Zwei (2) 3,5-mm-Klinkenbuchsen für Audio-Eingang und -Ausgang (TX) / Audio-Ausgang und Mikrofon-Eingang (RX)
- Eine (1) 3,5-mm-Klinkenbuchse für Infrarot (IR) mit Richtwirkung
- Eine (1) DB9-Buchse für RS232
- Eine (1) 2,1-mm-Rundbuchse mit Verriegelung für Stromversorgung
- Eine (1) oder vier (4) USB-Anschlüsse für Host (TX) / Client (RX)

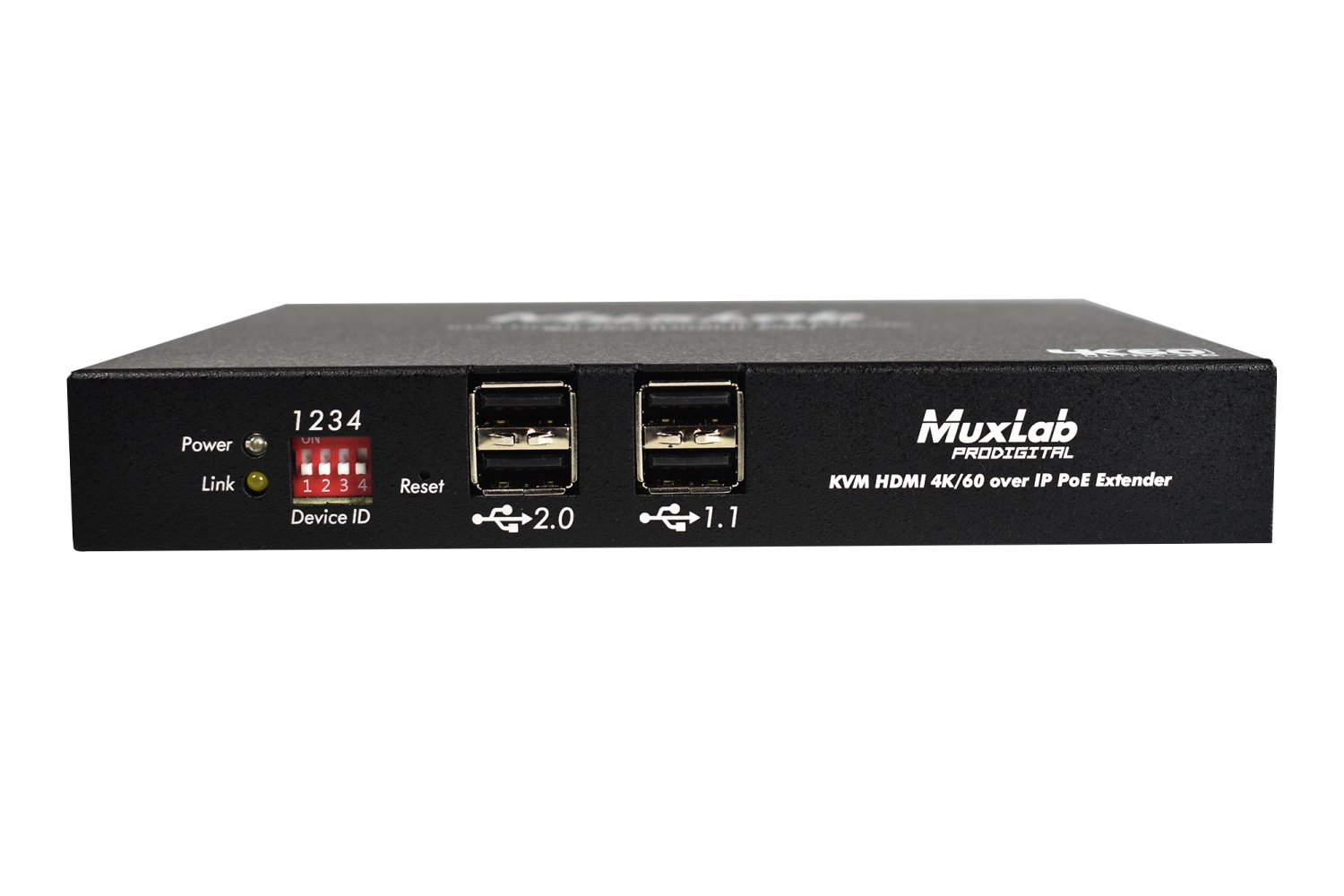

- Vier (4) DIP-Schalter zur Geräte-ID-Adressierung
CAT 5e/6: 100 m bis zu 4K @ 60 Hz (4:4:4)
Hinweis: Bei Installation in elektrisch störanfälliger Umgebung muss ein geschirmtes Twisted-Pair-Kabel (STP) verwendet werden. Auch Kreuzverbindungen verringern die effektive Reichweite – abhängig von der Qualität des verwendeten Kabels.
Latenz: Ein (1) Frame (16 ms), maximal zwei Frames (33 ms)
Kompression: JPEG 2000
Bandbreite: Bis zu 850 Mbps
Netzwerkanforderungen: 1000BaseT mit PoE
RJ45-Pinbelegung: Polaritätssensitiv. Verwendung von EIA/TIA 568A oder 586B Direktverdrahtung empfohlen.
RJ45-Verbindung:
- Pin 1 (Empfänger) – Pin 2 (Sender)
- Pin 3 (Empfänger) – Pin 6 (Sender)
- Pin 4 (Empfänger) – Pin 5 (Sender)
- Pin 7 (Empfänger) – Pin 8 (Sender)
Stromversorgung:
- Dieses Gerät unterstützt PoE (PD). Ein externes Netzteil ist nicht enthalten.
- Es ist für die Stromversorgung über einen PoE (PSE) Ethernet-Switch vorgesehen.
- Falls erforderlich, kann ein optionales Netzteil (500993) separat erworben werden.
Stromverbrauch: Transmitter: 6 Watt, Receiver: 8 Watt
Temperaturbereich
- Betrieb: 0 °C bis 40 °C
- Lagerung: -20 °C bis 85 °C
- Luftfeuchtigkeit: Bis zu 95 %, nicht kondensierend
Gewicht: 0,68 kg
Konformität:
- Regulatorisch: FCC, CE, RoHS
- Entflammbarkeit: 94V-0
Optionales Zubehör:
- MuxLab RM-T-16-45 (500923), 16-Port Rackmount Transceiver Chassis (4.5U), Art.-Nr. 55.00.90
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konforme Ausschreibungstext für den MuxLab MIP 301-R – KVM HDMI über IP PoE Receiver, UHD-4K:
Abschnitt: AV-Technik – KVM HDMI über IP PoE Receiver (MuxLab MIP 301-R)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines KVM HDMI über IP PoE Receivers zur Übertragung von HDMI- und USB-Signalen über ein Ethernet-LAN. Das System ermöglicht die Verbindung von HDMI- und USB-Geräten bis zu 100 m über CAT5e/6-Kabel in Punkt-zu-Punkt- sowie Punkt-zu-Mehrpunkt-Konfigurationen. Der Receiver wird an ein HDMI-Display sowie an bis zu vier USB-Geräte über einen integrierten USB-Hub angeschlossen und unterstützt PoE (PD) bei Verwendung mit einem PoE (PSE) Ethernet-Switch.
2. Produktbeschreibung
Gerät: MuxLab MIP 301-R (Art.-Nr. 500800-RX) – KVM HDMI über IP PoE Receiver, UHD-4K
3. Technische Spezifikationen
- Videoauflösung: Bis zu 4K bei 60 Hz (4:4:4)
- Kompression: JPEG 2000 mit sehr niedriger Latenz
- USB: Unterstützung für bis zu vier USB-Peripheriegeräte über einen integrierten 4-Port-USB-Hub
- Netzwerk: Übertragung über Ethernet-LAN bis zu 100 m mit CAT5e/6-Kabel
- PoE: Power over Ethernet (PD) gemäß IEEE 802.3af
- Topologie: Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt-Anwendungen
- HDR-Unterstützung: Ja
- Audio: Unterstützung für Audio-Extraktion und Mikrofoneingang
- Hotkey-Funktion: Umschaltung zwischen Transmittern im Netzwerk über Hotkey-Sequenzen
4. Anwendungsbeispiele
- Verwaltung von Multi-Server-Systemen in IT-Abteilungen
- Einsatz in Bildungseinrichtungen für interaktive Lernumgebungen
- Anwendungen in CAD-Design, Grafikdesign und Medienservern
- Nutzung in Rechenzentren für effizientes Servermanagement
5. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: Fachgerechte Montage gemäß VOB/C und DIN 18299, unter Berücksichtigung der EMV-Vorgaben und der Herstellerangaben
- Inbetriebnahme: Funktionsprüfung der Video- und USB-Übertragung, HDR-Unterstützung, Audio-Funktionalität und Hotkey-Funktion
- Dokumentation & Schulung: Übergabe der technischen Unterlagen und Schulung des Bedienpersonals
