MuxLab MIP 301-T (500800-TX)
_frei_shop_JPG.jpg "MuxLab MIP 301-T (500800-TX)")

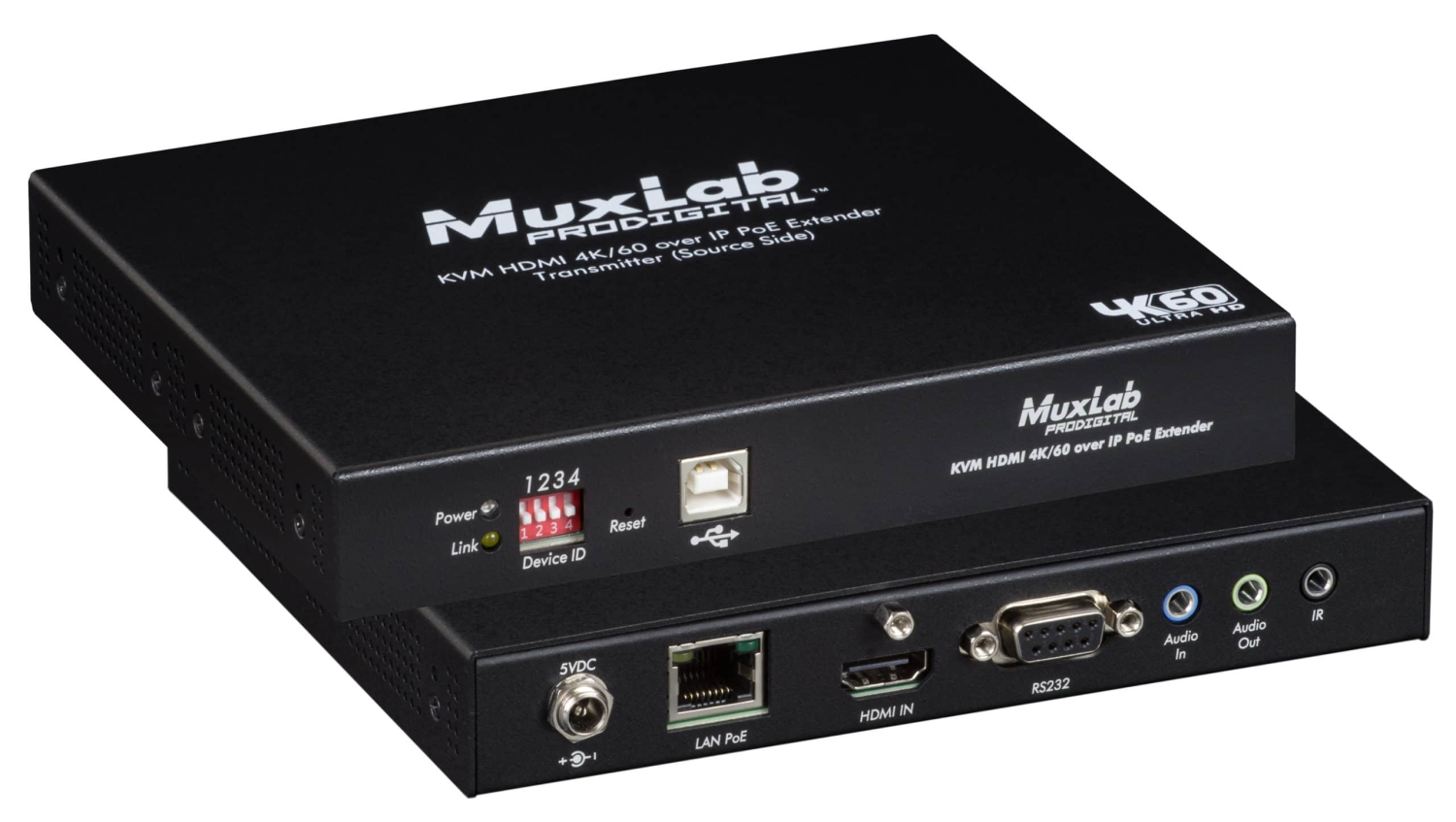

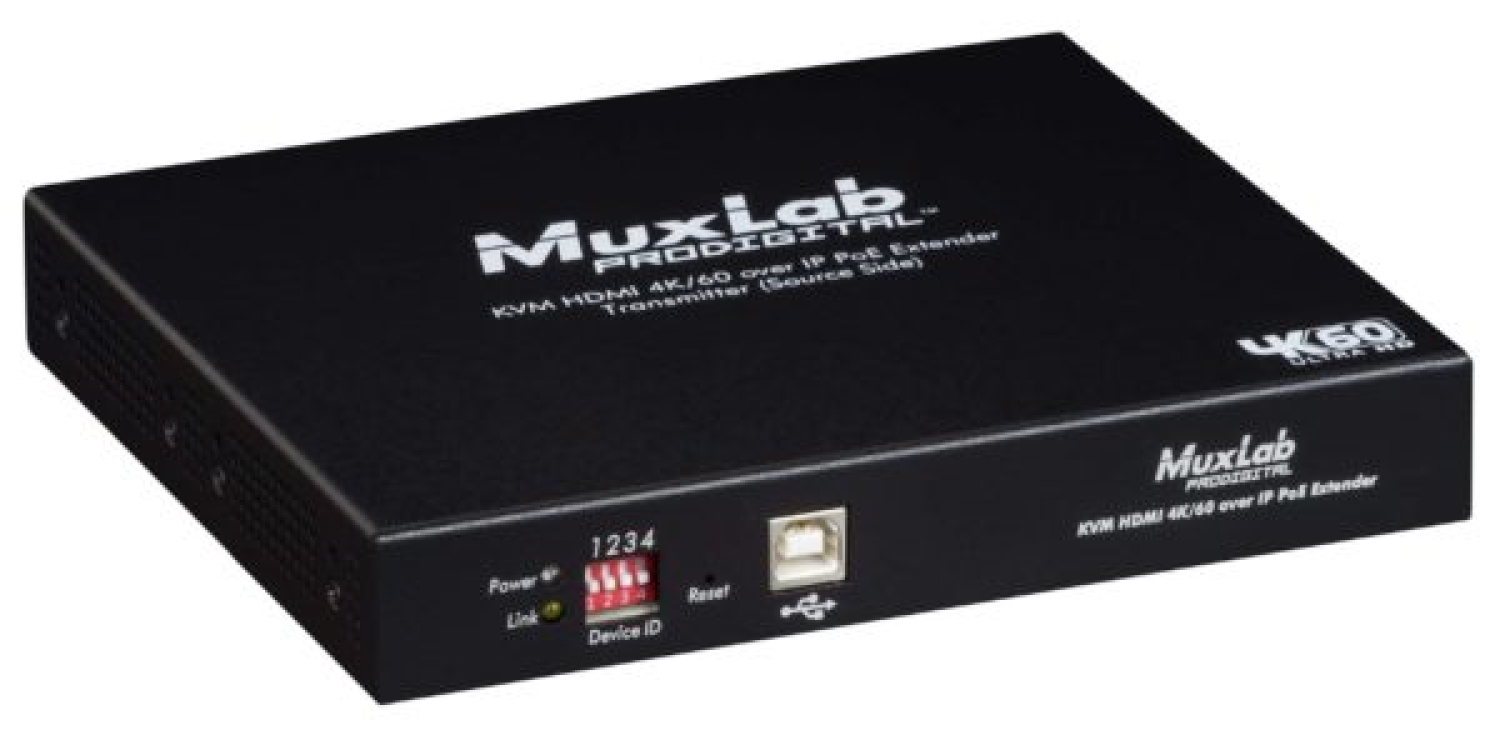

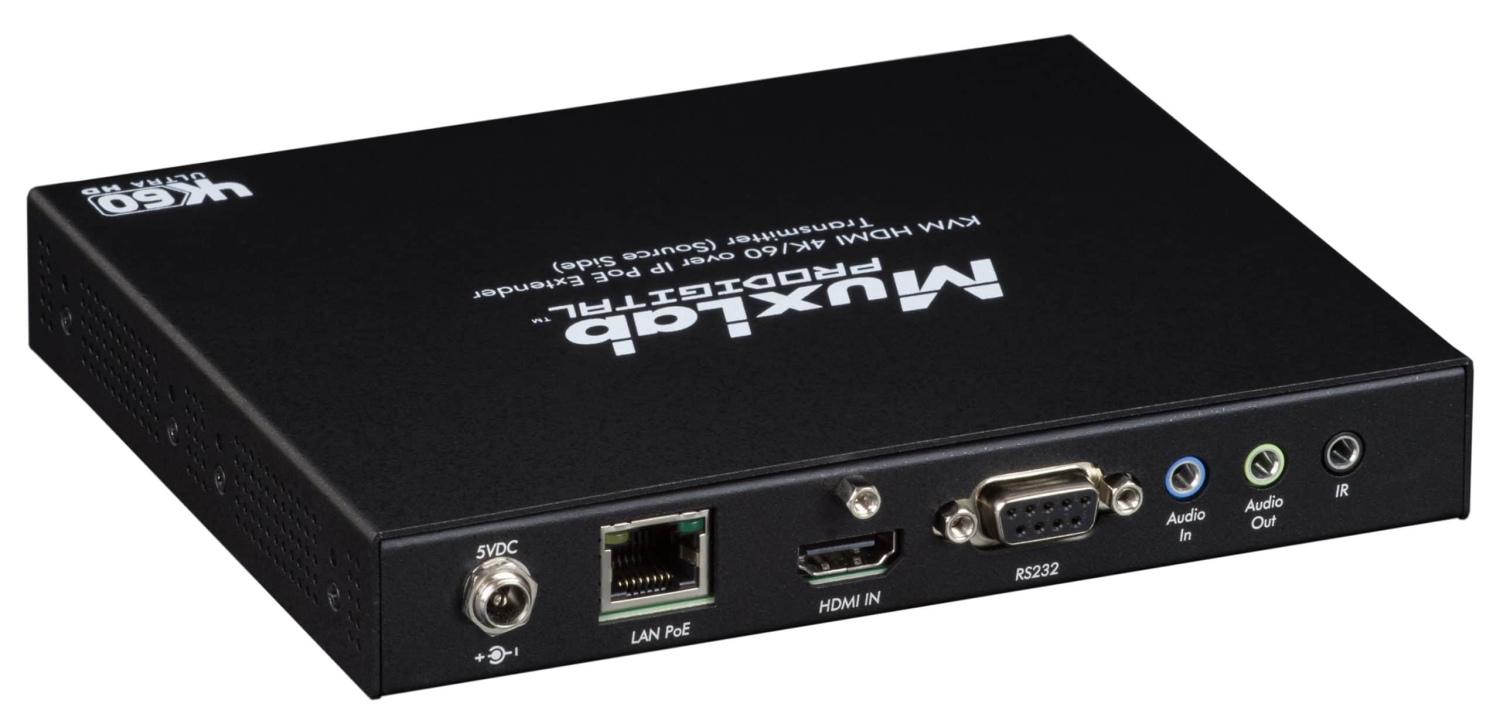

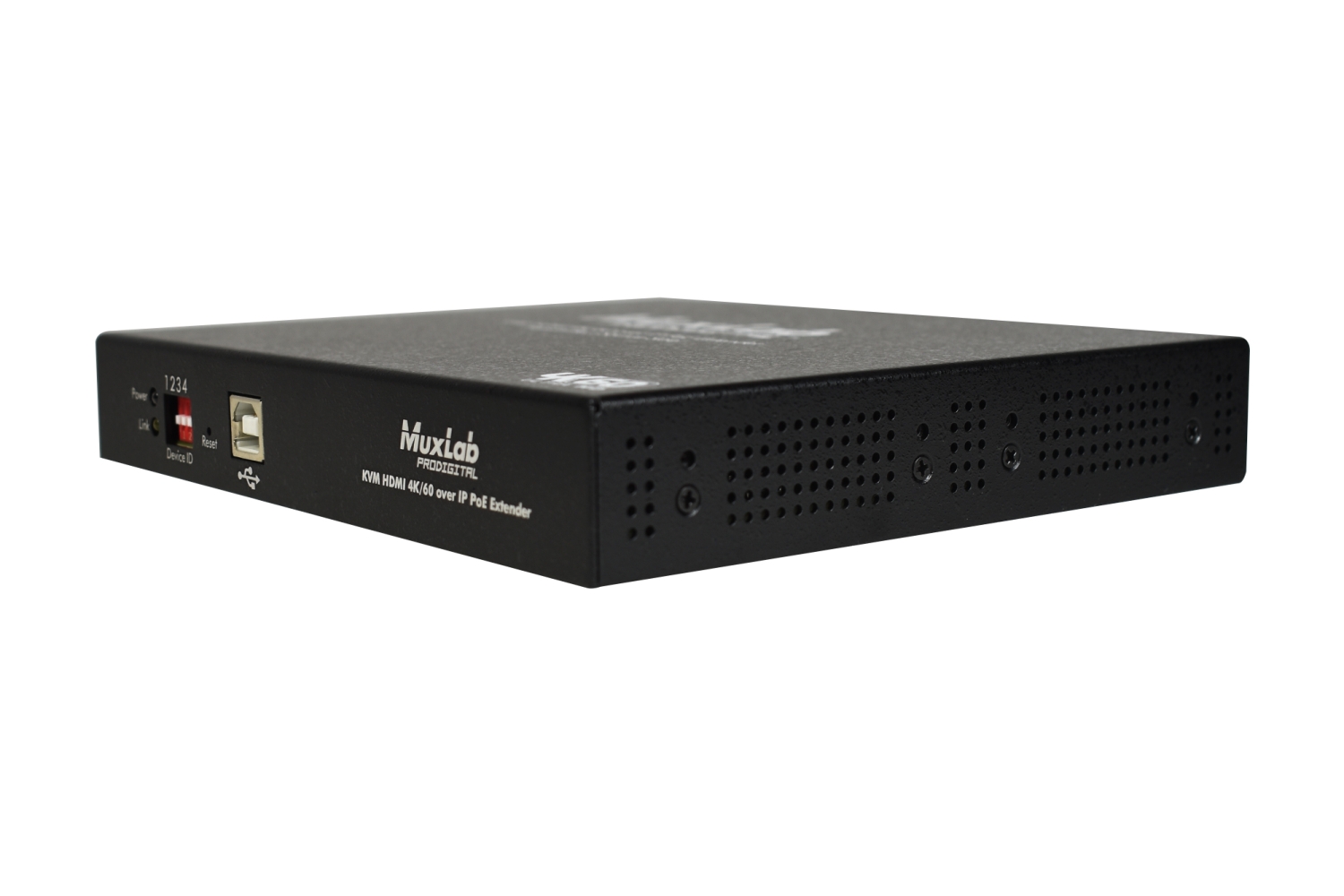

MuxLab MIP 301-T (500800-TX) • KVM HDMI-over-IP PoE Transmitter, 4K/60
Der KVM HDMI-over-IP PoE Extender 4K@60 ermöglicht die Übertragung von HDMI- und USB-Signalen über ein Ethernet-LAN-Netzwerk auf Entfernungen von bis zu 100 m. Er unterstützt HDMI-Auflösungen bis zu 4K bei 60 Hz (4:4:4) über CAT5e/6-Kabel und kann sowohl in Punkt-zu-Punkt- als auch in Punkt-zu-Mehrpunkt-Konfigurationen eingesetzt werden. Darüber hinaus lassen sich Videowände in benutzerdefinierter Größe (X × Y) realisieren – mit Hunderten von Bildschirmen, abhängig von der verfügbaren Netzwerkbandbreite. Für jedes Display in der Videowand wird ein Receiver benötigt.

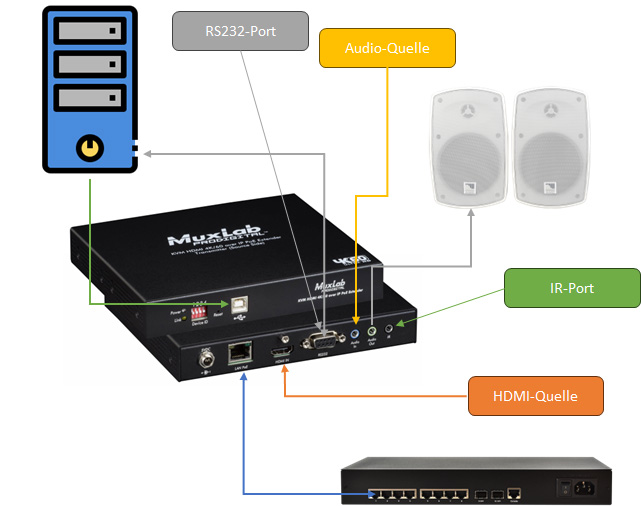

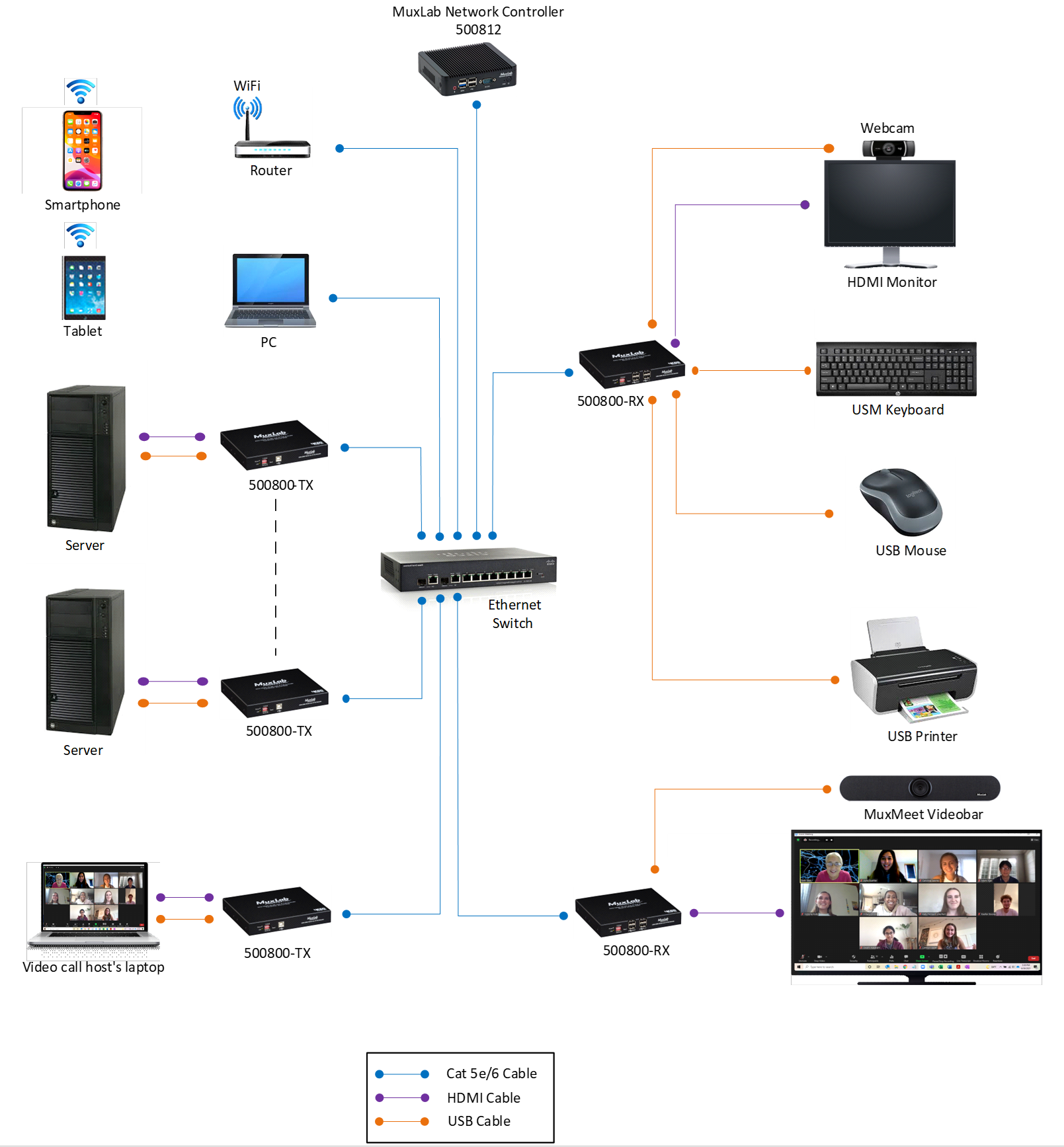

Der Transmitter wird über HDMI und USB direkt mit einem Computer, Server oder einer Workstation verbunden. Der Receiver wiederum schließt ein HDMI-Display sowie bis zu vier USB-Geräte wie Tastatur, Maus, Drucker, Grafiktablet, Speichergeräte oder Kameras über einen integrierten 4-Port-USB-Hub an. Ein einzelner Receiver kann in verteilten KVM-Anwendungen genutzt werden, um mehrere Server oder Workstations zentral zu steuern.
Typische Anwendungsbereiche:
Verwaltung von Multi-Server-Systemen mit HDMI-Ausgabe in IT-Abteilungen, Bildungseinrichtungen, CAD- und Grafikdesign-Umgebungen, Mediaservern und Rechenzentren.
Eigenschaften
- Ein Bediener kann mehrere Server/Workstations steuern
- Unterstützt HDMI bis zu 4K @ 60 Hz (4:4:4)
- Receiver-Seite mit integriertem 4-Port-USB-Hub für KVM-Anwendungen
- Reichweite bis zu 100 m über Cat5e/6-Kabel
- Videowand-Konfiguration mit Hunderten von Displays möglich (netzwerkbandbreitenabhängig)
- Unterstützt Webcams
- Unterstützt Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Anwendungen
- Unterstützt HDR (High Dynamic Range)
- PoE-fähig (Stromversorgung über Ethernet)
- Audio-Einbindung und -Ausgabe am Transmitter, Audio-Extraktion und Mikrofon-Eingang am Receiver
Was sind die Unterschiede zwischen den verschiedenen AVoIP-Codecs und den unterschiedlichen AVoIP-Standards?
Erfahre hier mehr:
- Codecs: MJPEG, JPEG2000, H.264/H.265
- Standards: SDVoE, SMPTE 2110
Erfahre hier mehr:
Technische Daten
Umgebung: HDMI 2.0
Gerätekompatibilität: Computer und Server mit HDMI-Monitoranschluss
Übertragung: Transparent für den Benutzer
Bandbreite (HDMI): 597 MHz
Signalarten: HDMI 2.0, HDCP 1.4, HDCP 2.2
Anschlüsse:
Hinweis: Kabel sind nicht im Lieferumfang enthalten.
CAT5e/6: Bis zu 100 m bei 4K @ 60 Hz (4:4:4)
Hinweis: In elektromagnetisch störanfälliger Umgebung ist die Verwendung geschirmter (STP) Kabel erforderlich. Auch Kreuzverbindungen (Cross-Connects) können die effektive Reichweite abhängig von der Kabelqualität verringern.
Leistung und Anforderungen: Latenz: 1 Frame (16 ms), max. 2 Frames (33 ms)
Kompression: JPEG 2000
Übertragungsbandbreite: Bis zu 850 Mbps
Netzwerkanforderung: Gigabit-Ethernet (1000BaseT) mit PoE
RJ45-Pinbelegung: Polarität beachten – Verwendung von EIA/TIA 568A oder 568B (Straight-Through-Verdrahtung)
RJ45-Signalzuordnung:
Stromversorgung:
Leistungsaufnahme: Transmitter: 6 W, Receiver: 8 W
Umweltbedingungen:
Abmessungen & Gewicht:
Umgebung: HDMI 2.0
Gerätekompatibilität: Computer und Server mit HDMI-Monitoranschluss
Übertragung: Transparent für den Benutzer
Bandbreite (HDMI): 597 MHz
Signalarten: HDMI 2.0, HDCP 1.4, HDCP 2.2
Anschlüsse:
Hinweis: Kabel sind nicht im Lieferumfang enthalten.

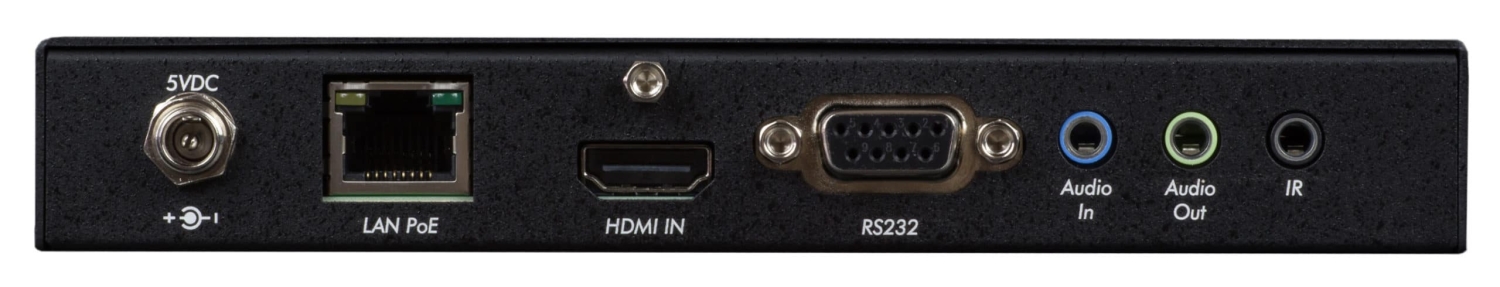

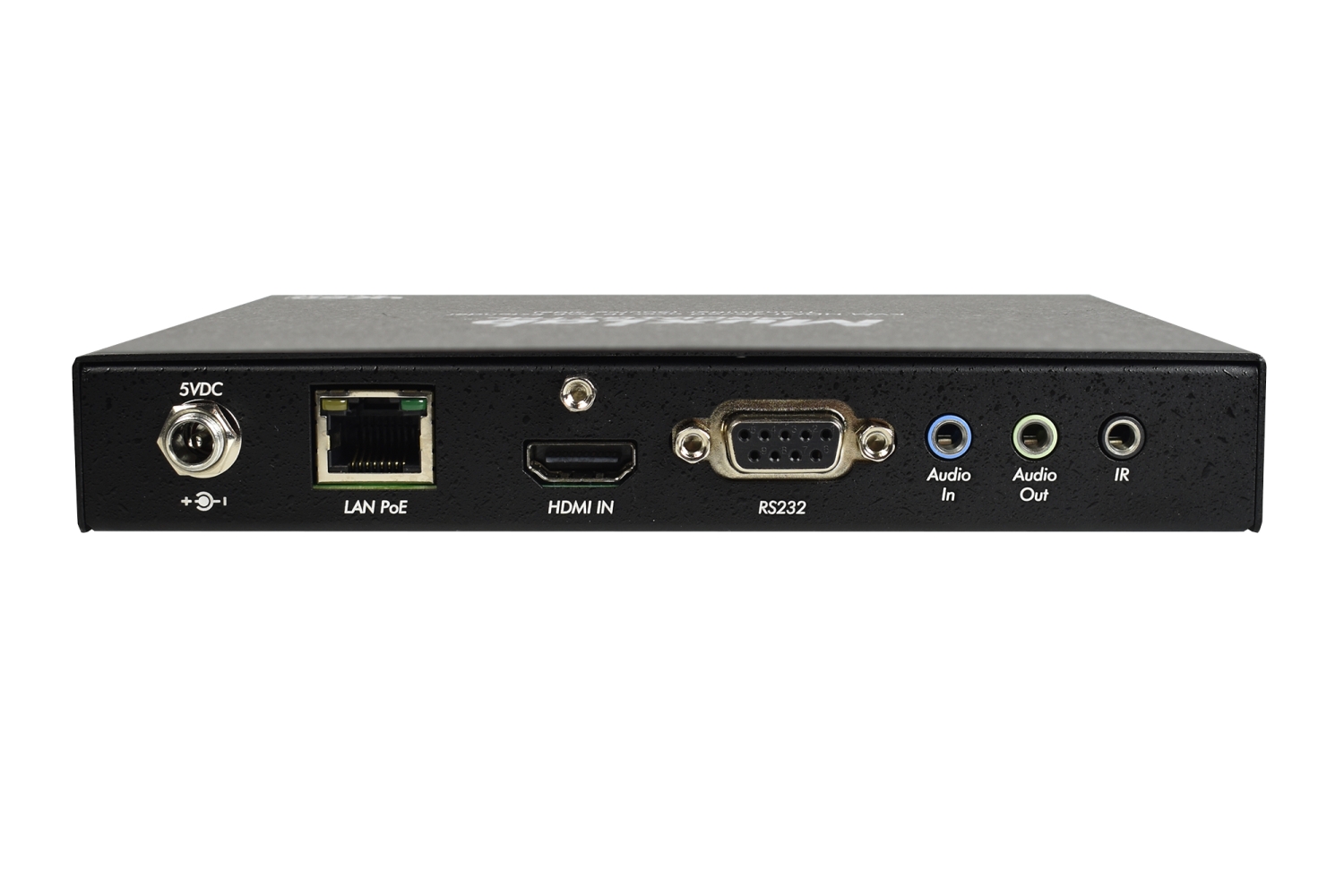

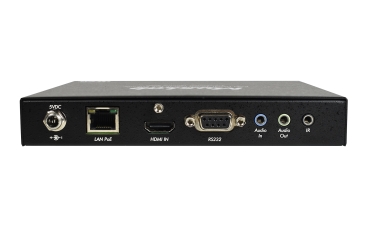

- 1× HDMI-Buchse
- 1× RJ45S-Buchse für Cat5e/6 (geschirmte oder ungeschirmte verdrillte Leitung)
- 2× 3,5 mm Klinkenbuchsen: Audio-Eingang/-Ausgang (TX), Audio-Ausgang/Mikrofon-Eingang (RX)
- 1× 3,5 mm Klinkenbuchse für IR-Steuerung (gerichtet)
- 1× DB9-Buchse für RS232
- 1× 2,1 mm Verriegelungsbuchse für externe Stromversorgung

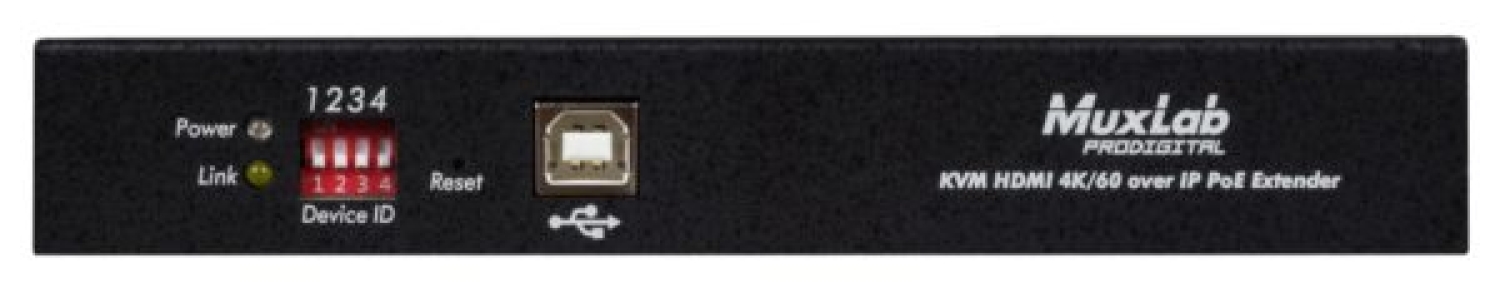

- 1× USB-Anschluss (TX – Host) / 4× USB-Anschlüsse (RX – Client)

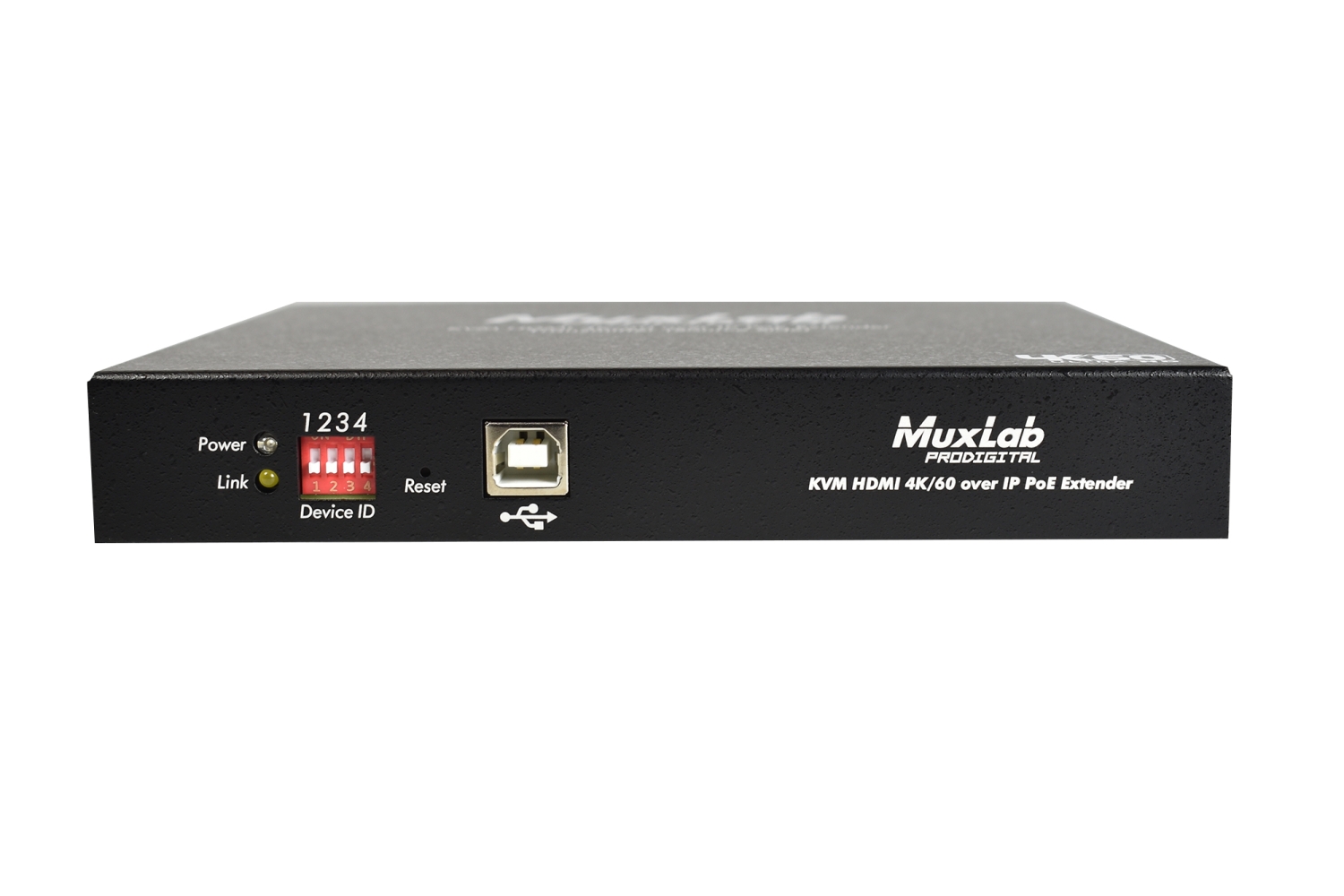

- 4× DIP-Schalter zur Geräteadressierung
CAT5e/6: Bis zu 100 m bei 4K @ 60 Hz (4:4:4)
Hinweis: In elektromagnetisch störanfälliger Umgebung ist die Verwendung geschirmter (STP) Kabel erforderlich. Auch Kreuzverbindungen (Cross-Connects) können die effektive Reichweite abhängig von der Kabelqualität verringern.
Leistung und Anforderungen: Latenz: 1 Frame (16 ms), max. 2 Frames (33 ms)
Kompression: JPEG 2000
Übertragungsbandbreite: Bis zu 850 Mbps
Netzwerkanforderung: Gigabit-Ethernet (1000BaseT) mit PoE
RJ45-Pinbelegung: Polarität beachten – Verwendung von EIA/TIA 568A oder 568B (Straight-Through-Verdrahtung)
RJ45-Signalzuordnung:
- Pin 1 (Empfang) / Pin 2 (Senden)
- Pin 3 (Empfang) / Pin 6 (Senden)
- Pin 4 (Empfang) / Pin 5 (Senden)
- Pin 7 (Empfang) / Pin 8 (Senden)
Stromversorgung:
- PoE-Unterstützung (PD) – externe Stromversorgung nicht im Lieferumfang enthalten
- Empfohlene Stromversorgung über PoE-fähigen Netzwerk-Switch (PSE)
- Optionales Netzteil (Artikel-Nr. 500993) separat erhältlich
Leistungsaufnahme: Transmitter: 6 W, Receiver: 8 W
Umweltbedingungen:
- Betriebstemperatur: 0 °C bis 40 °C
- Lagertemperatur: –20 °C bis 85 °C
Abmessungen & Gewicht:
- Maße (L×B×H): 162 × 140 × 25 mm
- Gewicht: 0,68 kg
- Regulatorisch: FCC, CE, RoHS
- Entflammbarkeit: gemäß UL94V-0
- Garantie: 3 Jahre
- MuxLab RM-T-16-45 (500923), 16-Port Rackmount Transceiver Chassis (4.5U), Art.-Nr. 55.00.90
- MuxLab PSU 5VDC26 (500993), Universelles Verriegelungs-Netzteil 5VDC/2,6A, Art.-Nr. 55.00.96
VOB/C- und DIN 18299-konforme Ausschreibungstext für den MuxLab MIP 301-T – KVM HDMI über IP PoE Transmitter, UHD-4K:
Abschnitt: AV-Technik – KVM HDMI über IP PoE Transmitter (MuxLab MIP 301-T)
1. Allgemeines – Leistungsbild
Lieferung, fachgerechte Montage und Inbetriebnahme eines KVM HDMI über IP PoE Transmitters zur Übertragung von HDMI- und USB-Signalen über ein Ethernet-LAN. Das System ermöglicht die Verbindung von HDMI- und USB-Geräten bis zu 100 m über CAT5e/6-Kabel in Punkt-zu-Punkt- sowie Punkt-zu-Mehrpunkt-Konfigurationen. Der Transmitter wird an einen Computer-Server/Arbeitsstation über HDMI- und USB-Ports angeschlossen und unterstützt PoE (PD) bei Verwendung mit einem PoE (PSE) Ethernet-Switch.
2. Produktbeschreibung
Gerät: MuxLab MIP 301-T (Art.-Nr. 500800-TX) – KVM HDMI über IP PoE Transmitter, UHD-4K
3. Technische Spezifikationen
- Videoauflösung: Bis zu 4K bei 60 Hz (4:4:4)
- Kompression: JPEG 2000 mit sehr niedriger Latenz
- USB: Unterstützung für bis zu vier USB-Peripheriegeräte über einen integrierten 4-Port-USB-Hub
- Netzwerk: Übertragung über Ethernet-LAN bis zu 100 m mit CAT5e/6-Kabel
- PoE: Power over Ethernet (PD) gemäß IEEE 802.3af
- Topologie: Unterstützt Punkt-zu-Punkt, Punkt-zu-Mehrpunkt und Mehrpunkt-zu-Mehrpunkt-Anwendungen
- HDR-Unterstützung: Ja
- Audio: Unterstützung für Audio-Einfügen & Audio-Ausgang (TX) sowie Audio-Extraktion & Mikrofon-Eingang (RX)
- Hotkey-Funktion: Umschaltung zwischen Servern/Arbeitsstationen über Hotkey-Sequenzen
4. Anwendungsbeispiele
- Verwaltung von Multi-Server-Systemen in IT-Abteilungen
- Einsatz in Bildungseinrichtungen für interaktive Lernumgebungen
- Anwendungen in CAD-Design, Grafikdesign und Medienservern
- Nutzung in Rechenzentren für effizientes Servermanagement
5. Ausführungsbedingungen (VOB/C & DIN 18299)
- Installation: Fachgerechte Montage gemäß VOB/C und DIN 18299, unter Berücksichtigung der EMV-Vorgaben und der Herstellerangaben
- Inbetriebnahme: Funktionsprüfung der Video- und USB-Übertragung, HDR-Unterstützung, Audio-Funktionalität und Hotkey-Funktion
- Dokumentation & Schulung: Übergabe der technischen Unterlagen und Schulung des Bedienpersonals
