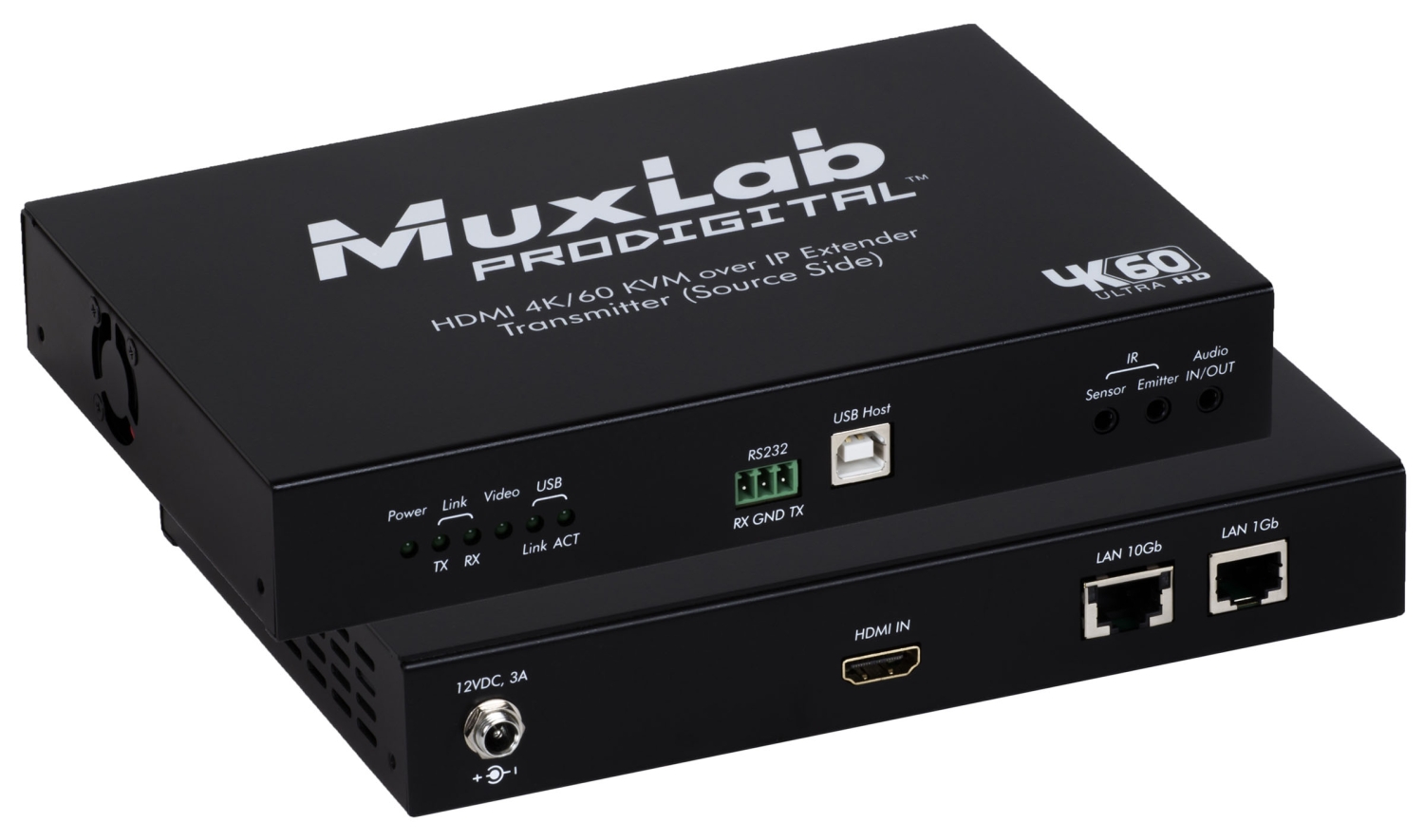

MuxLab MIP 402-TC (500760-TX-KVM)
MuxLab MIP 402-TC (500760-TX-KVM) • HDMI 4K/60 KVM Over IP Sender, UTP
Der HDMI 4K/60 KVM over IP Extender basiert auf SDVoE-Technologie und ermöglicht es, HDMI-basierte Server/Workstations mit einer Auflösung von bis zu 4K @ 60Hz zu verbinden und zu erweitern, sodass ein oder mehrere Bediener sich verbinden und jeden der Server/Workstations in einer KVM-Anwendung verwalten können.

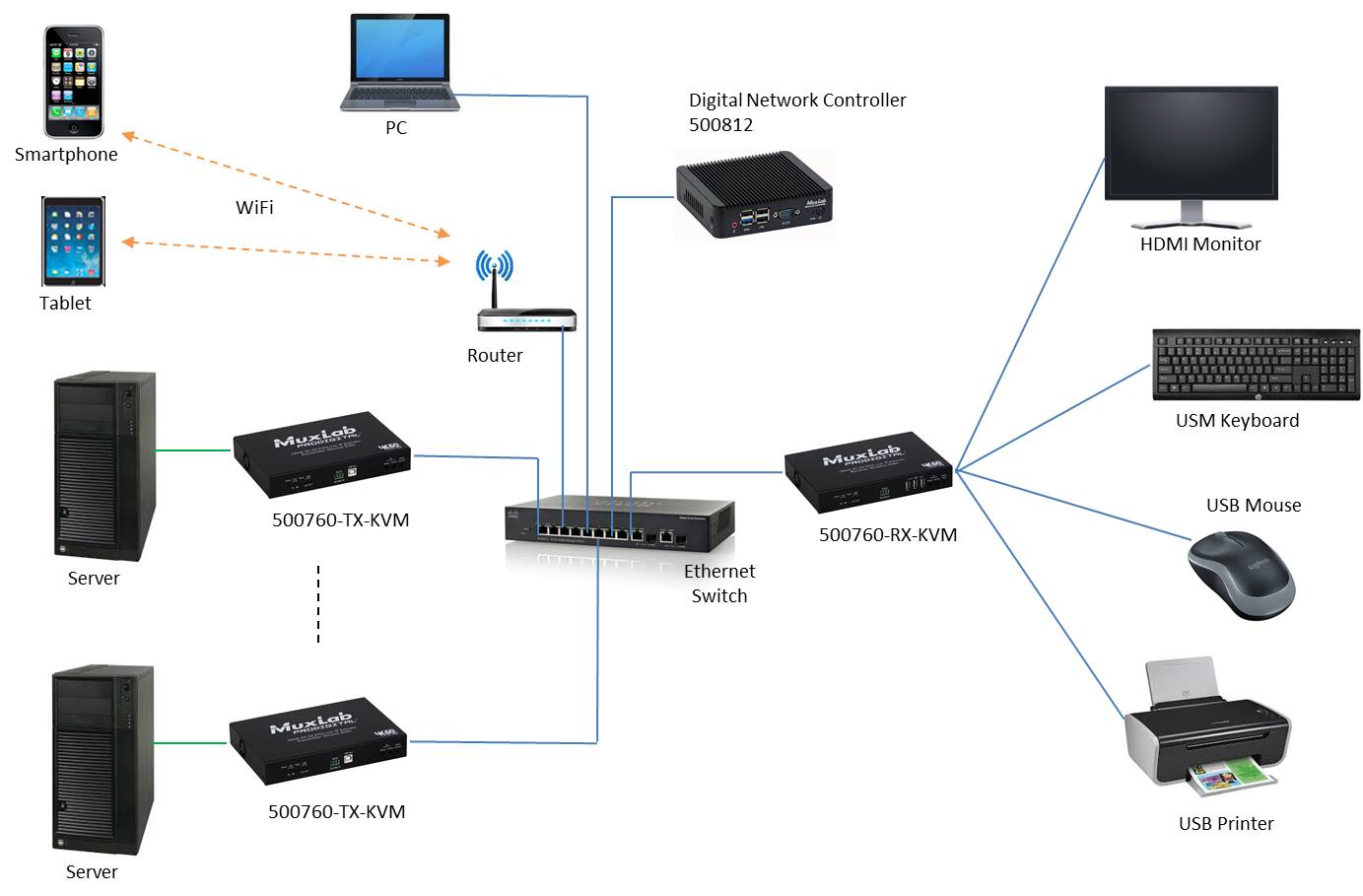

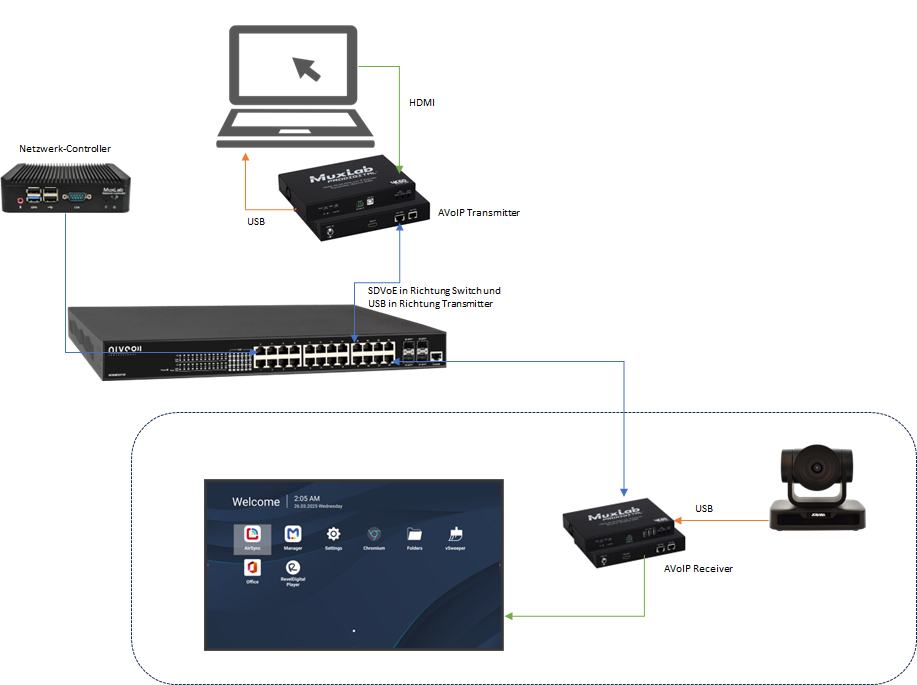

Der Bediener kann einen entfernten Monitor, Tastatur & Maus sowie aktive Lautsprecher an jeden der verwalteten Server/Workstations anschließen. Dieses System unterstützt außerdem Smart-Whiteboard-Anwendungen über die HDMI- und USB-Anschlüsse. Je nach Netzwerkbandbreite können Hunderte von Servern/Workstations verwaltet werden, wobei pro Bediener ein Empfänger und pro Server/Workstation ein Sender verwendet wird. Jeder Sender (500760-TX-KVM) und Empfänger (500760-RX-KVM) kann über CAT5e/6-Kabel bis zu 100 m von einem 10Gig Ethernet Switch verbunden werden.
Der HDMI 4K/60 KVM over IP Extender unterstützt außerdem RS232 und bidirektionale IR für die Fernsteuerung von Endgeräten. Jede Einheit wird mit einem 12VDC @ 3A Netzteil geliefert, mit austauschbaren Steckern für Nordamerika, UK, Europa und Australien, sowie einem Wandhalterungskit und einem IR-Sensor & -Emitter für die Fernsteuerung von Endgeräten.
Der MuxLab Pro Digital Network Controller ist verfügbar, um die zentrale Konfiguration und Steuerung zu vereinfachen, Software-Updates zu ermöglichen und die Verwaltung der Verbindungen über MuxControl sowie weitere Drittanbieter-Apps auf Smartphones und Tablets zu erlauben.
Der HDMI 4K/60 KVM over IP Extender basiert auf SDVoE-Technologie und ermöglicht es, HDMI-basierte Server/Workstations mit einer Auflösung von bis zu 4K @ 60Hz zu verbinden und zu erweitern, sodass ein oder mehrere Bediener sich verbinden und jeden der Server/Workstations in einer KVM-Anwendung verwalten können.
Der Bediener kann einen entfernten Monitor, Tastatur & Maus sowie aktive Lautsprecher an jeden der verwalteten Server/Workstations anschließen. Dieses System unterstützt außerdem Smart-Whiteboard-Anwendungen über die HDMI- und USB-Anschlüsse. Je nach Netzwerkbandbreite können Hunderte von Servern/Workstations verwaltet werden, wobei pro Bediener ein Empfänger und pro Server/Workstation ein Sender verwendet wird. Jeder Sender (500760-TX-KVM) und Empfänger (500760-RX-KVM) kann über CAT5e/6-Kabel bis zu 100 m von einem 10Gig Ethernet Switch verbunden werden.
Der HDMI 4K/60 KVM over IP Extender unterstützt außerdem RS232 und bidirektionale IR für die Fernsteuerung von Endgeräten. Jede Einheit wird mit einem 12VDC @ 3A Netzteil geliefert, mit austauschbaren Steckern für Nordamerika, UK, Europa und Australien, sowie einem Wandhalterungskit und einem IR-Sensor & -Emitter für die Fernsteuerung von Endgeräten.
Der MuxLab Pro Digital Network Controller ist verfügbar, um die zentrale Konfiguration und Steuerung zu vereinfachen, Software-Updates zu ermöglichen und die Verwaltung der Verbindungen über MuxControl sowie weitere Drittanbieter-Apps auf Smartphones und Tablets zu erlauben.
Eigenschaften
- Unterstützt KVM- und Smart-Whiteboard-Anwendungen
- Unterstützt HDMI-Auflösungen bis zu 4K/60 (4:4:4)
- SDVoE-Technologie
- Unkomprimiert bis zu 4K/60 (4:2:0) und leichte Kompression, visuell verlustfrei bei (4:4:4) (mit null Latenz)
- Übertragung bis zu 100 m über CAT5e/6
- 1G Ethernet Switch-Port zum Anschluss von Netzwerkgeräten
- Unterstützt Audio-Einfügung (Sender) und Audio-Extraktion (Empfänger)
- Unterstützt RS232- und bidirektionale IR-Übertragung zur Fernsteuerung
- Inklusive IR-Sensor & -Emitter sowie Wandhalterung
- Verwaltung über Pro Digital Network Controller, MuxControl Smartphone- & Tablet-App sowie Drittanbieter-Apps

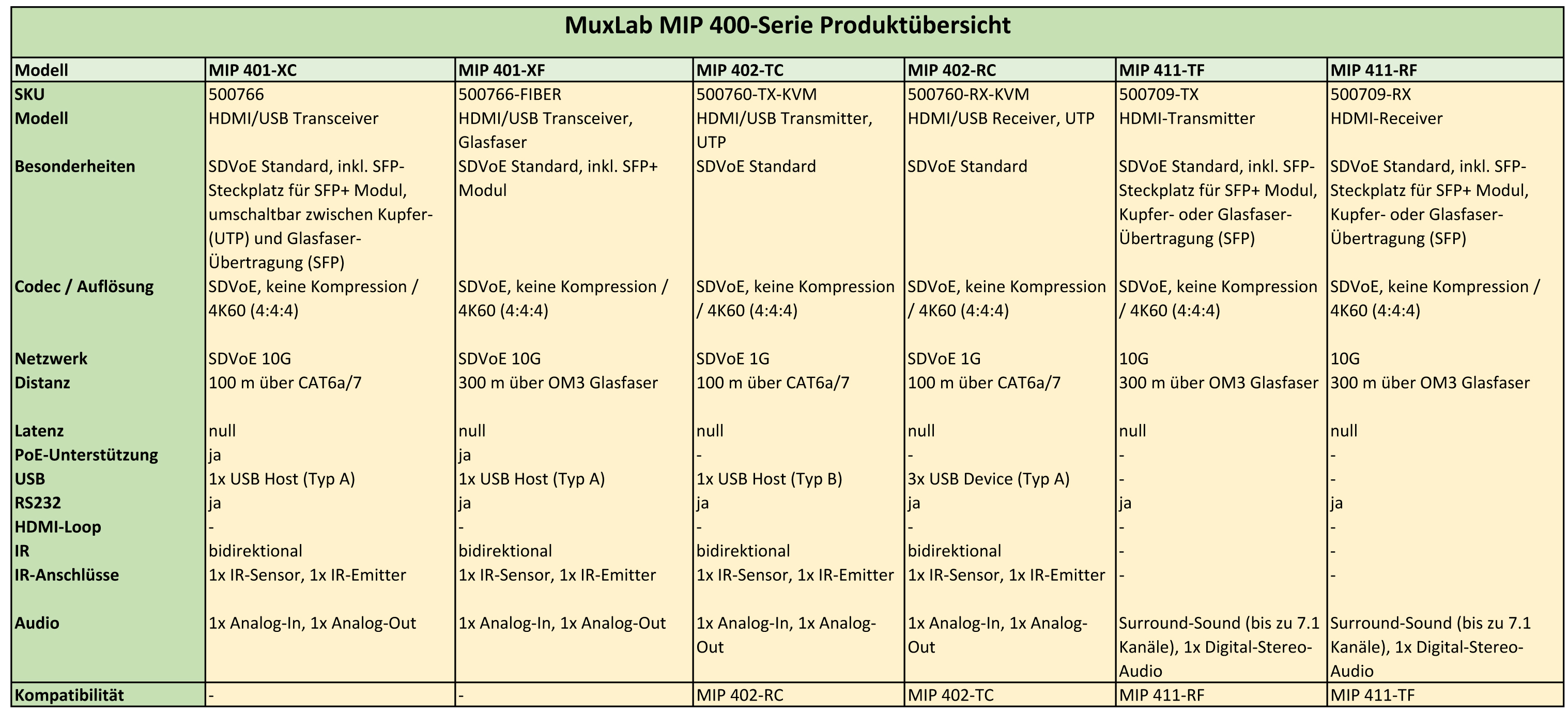

Technische Daten:
Umgebung: HDMI 2.0
Geräte: Server/Workstations/PCs, Smart Whiteboards, Monitore, Fernseher sowie Tastatur- und Mausgeräte
Bandbreite: 594 MHz
Signale: HDMI 2.0 und HDCP 2.2
Anschlüsse:
Hinweis: Kabel nicht enthalten.
Anschlüsse je Sender (TX) und Empfänger (RX):
CAT5e/6: 100 m bis zu 4K @ 60 Hz
Hinweis: In elektrisch störungsreicher Umgebung muss ein STP-Kabel verwendet werden. Kreuzverbindungen reduzieren die effektive Distanz je nach Qualität des Twisted-Pair-Kabels.
Latenz: Null Latenz (für Menschen nicht wahrnehmbar)
Kompression: Unkomprimiert bis 4K/60 (4:2:0), leichte Kompression nur bei 4K/60 (4:4:4)
Netzwerkbandbreite: < 10 Gbps
Netzwerkanforderung: 10Gig Netzwerk XFI, IEEE 802.3
IR-Frequenz: 38 bis 56 kHz
RJ45-Pinbelegung: Empfindlich gegen umgekehrte Polarität. Verwenden Sie EIA/TIA 568A oder 586B Straight-Through-Verkabelung.
Stromversorgung:
Abmessungen je Einheit: 195 mm x 132 mm x 33 mm
Verpackungsgewicht: 1,42 kg je Einheit
Zertifizierungen: Regulatorisch: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Umgebung: HDMI 2.0
Geräte: Server/Workstations/PCs, Smart Whiteboards, Monitore, Fernseher sowie Tastatur- und Mausgeräte
Bandbreite: 594 MHz
Signale: HDMI 2.0 und HDCP 2.2
Anschlüsse:
Hinweis: Kabel nicht enthalten.

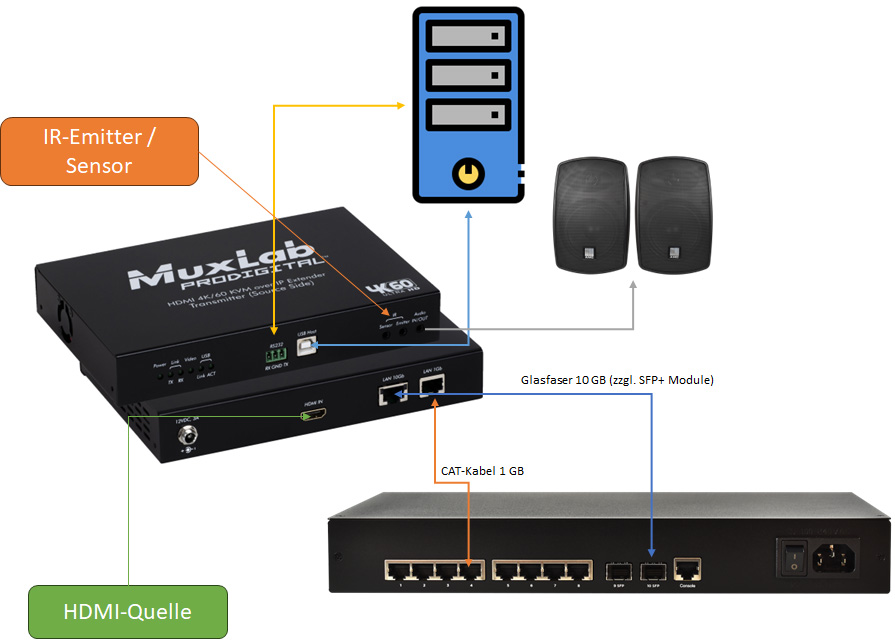

Anschlüsse je Sender (TX) und Empfänger (RX):
- Ein (1) HDMI-Anschluss
- Zwei (2) RJ45 für Cat 5e/6 ungeschirmtes oder geschirmtes Twisted-Pair-Kabel (für 10GbE- und 1GbE-Ports)
- Zwei (2) 3,5 mm Buchsen für IR-Sender und IR-Empfänger
- Eine (1) 3,5 mm Buchse für Line-Level 2-Kanal Audio-Eingang (TX) und Audio-Ausgang (RX)
- Drei (3) USB 2.0 (480 Mbps) Typ-A Anschlüsse für KVM (RX)
- Ein (1) USB 2.0 (480 Mbps) Typ-B Anschluss für KVM (TX)
- Ein (1) 3-poliger Phoenix-Anschluss für RS232 (unterstützt bis 115,2 k Baud)
- Ein (1) 2,1 mm Stromanschluss (für Gleichstromversorgung)
CAT5e/6: 100 m bis zu 4K @ 60 Hz
Hinweis: In elektrisch störungsreicher Umgebung muss ein STP-Kabel verwendet werden. Kreuzverbindungen reduzieren die effektive Distanz je nach Qualität des Twisted-Pair-Kabels.
Latenz: Null Latenz (für Menschen nicht wahrnehmbar)
Kompression: Unkomprimiert bis 4K/60 (4:2:0), leichte Kompression nur bei 4K/60 (4:4:4)
Netzwerkbandbreite: < 10 Gbps
Netzwerkanforderung: 10Gig Netzwerk XFI, IEEE 802.3
IR-Frequenz: 38 bis 56 kHz
RJ45-Pinbelegung: Empfindlich gegen umgekehrte Polarität. Verwenden Sie EIA/TIA 568A oder 586B Straight-Through-Verkabelung.
- Pin 1 (R) – Pin 2 (T)
- Pin 3 (R) – Pin 6 (T)
- Pin 4 (R) – Pin 5 (T)
- Pin 7 (R) – Pin 8 (T)
Stromversorgung:
- Eingang: 100–240 V / 1,5 A (max.) bei 50–60 Hz
- Ausgang: 12 V DC @ 3 A
- Enthält passende Wechselstromstecker für US, UK und Europa
- Sender: 16 Watt
- Empfänger: 16 Watt
- Betrieb: 0° bis 40 °C
- Lagerung: -20° bis 70 °C
Abmessungen je Einheit: 195 mm x 132 mm x 33 mm
Verpackungsgewicht: 1,42 kg je Einheit
Zertifizierungen: Regulatorisch: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
VOB/C- und DIN 18299-konformer Ausschreibungstext für das Produkt MuxLab MIP 402-TC (500760-TX-KVM) – HDMI 4K/60 KVM-over-IP Transmitter, Kupfer:
Abschnitt: AV-Technik – KVM-Transmitter HDMI 4K/60 über IP (Kupfer, MuxLab MIP 402-TC)
1. Allgemeines / Leistungsbild
Lieferung, Montage und Inbetriebnahme eines KVM-Transmitter-Moduls, welches HDMI-Video (bis zu 4K @ 60 Hz), USB-Peripherieanschlüsse, Audio, RS-232 sowie bidirektionale IR–Signale verlustfrei und latenzarm über Standard-CAT5e/6-Kupferkabel überträgt. Das Gerät ermöglicht die Steuerung von entfernten Servern oder Workstations einschließlich Monitor, Tastatur, Maus, Sound und IR-Fernsteuerung – ideal für flexible KVM-Probandsysteme und interaktive Whiteboard-Anwendungen.
2. Produktbeschreibung
Gerät: MuxLab MIP 402-TC (Bestellnummer 500760-TX-KVM) – HDMI 4K/60 KVM-over-IP Transmitter (Kupfer)/SDVoE-over-IP Technologie.
3. Technische Spezifikationen
- Video & Audio:
- HDMI 2.0, HDCP 2.2, unterstützt 4K @ 60 Hz (4:4:4); unkomprimiert bis 4K @ 60 Hz (4:2:0), visuell verlustfrei bei 4K (4:4:4), nahezu null Latenz.
- Audio-Einspeisung möglich, einschl. Line-Level Eingang (Transmitter) bzw. Ausgang (Receiver).
- Steuerung & Peripherie:
- RS-232 (Phoenix, bis 115,2 kBaud) und bidirektionales IR für Fernsteuerung.
- USB-KVM-Unterstützung: USB-Type-B Eingang (Transmitter), USB-Type-A Ausgang bis 3 Ports.
- Netzwerk & Topologie:
- Übertragung bis zu 100 m über CAT5e/6 (UTP oder STP, bei Störumgebung).
- Zusätzlich 1 Gbit-Ethernet-Port zur lokalen Netzwerkverbindung.
- Sonstiges:
- Inklusive IR-Sensor, IR-Emitter, 12 V DC/3 A Netzteil (mit EU/UK/US-/AU-Steckern), Wandhalterungskit.
- Verwaltung über Pro Digital Network Controller oder MuxControl App (Smartphone/Tablet).
- Physikalische und Umweltparameter:
- Leistung: ca. 16 W (TX und RX jeweils).
- Betriebstemperatur: 0 °C bis 40 °C; Lagerung: –20 °C bis 70 °C; Luftfeuchte 10–90 %, nicht kondensierend.
- Abmessungen: 195 × 132 × 33 mm; Gewicht je Einheit: ca. 1,42 kg.
- Zertifizierungen: FCC, CE, RoHS; flammfest nach 94V-0. Garantie: 3 Jahre.
4. Lieferumfang
- MuxLab MIP 402-TC Transmitter
- Netzteil mit internationalen Steckern
- Wandhalterungskit, IR-Sensor & Emitter, technische Dokumentation (Anschlussdiagramm, Benutzerhandbuch).
5. Ausführungsbedingungen
- Montage und Verkabelung gemäß VOB/C und DIN 18299, inklusive EMV-gerechtem Leitungseinsatz, PoE-freien Versorgungseinrichtung und Wandintegration.
- Inbetriebnahme: Funktionsprüfung HDMI-Videoqualität, USB-KVM, Audio, RS-232, IR, Netzwerkverbindung.
- Dokumentation: Übergabe eines Prüfprotokolls inkl. Installation, Konfiguration, Schulung des Bedienpersonals und Hinweisen zur Erweiterbarkeit.
