MuxLab MIP 801-XF (500767-2110-MM)
MuxLab MIP 801-XF (500767-2110-MM) • G-SDI/ST2110 over IP Gateway Transceiver, MM
Der 3G-SDI/ST2110 over IP unkomprimierte Gateway-Konverter (Transceiver) unterstützt den ST-2110 AV over IP-Protokollstandard für Broadcast-Anwendungen. Dieses Gerät ist ein Transceiver und kann je nach Bedarf als Sender (Transmitter) oder Empfänger (Receiver) konfiguriert werden, was zusätzliche Flexibilität und Komfort bietet.

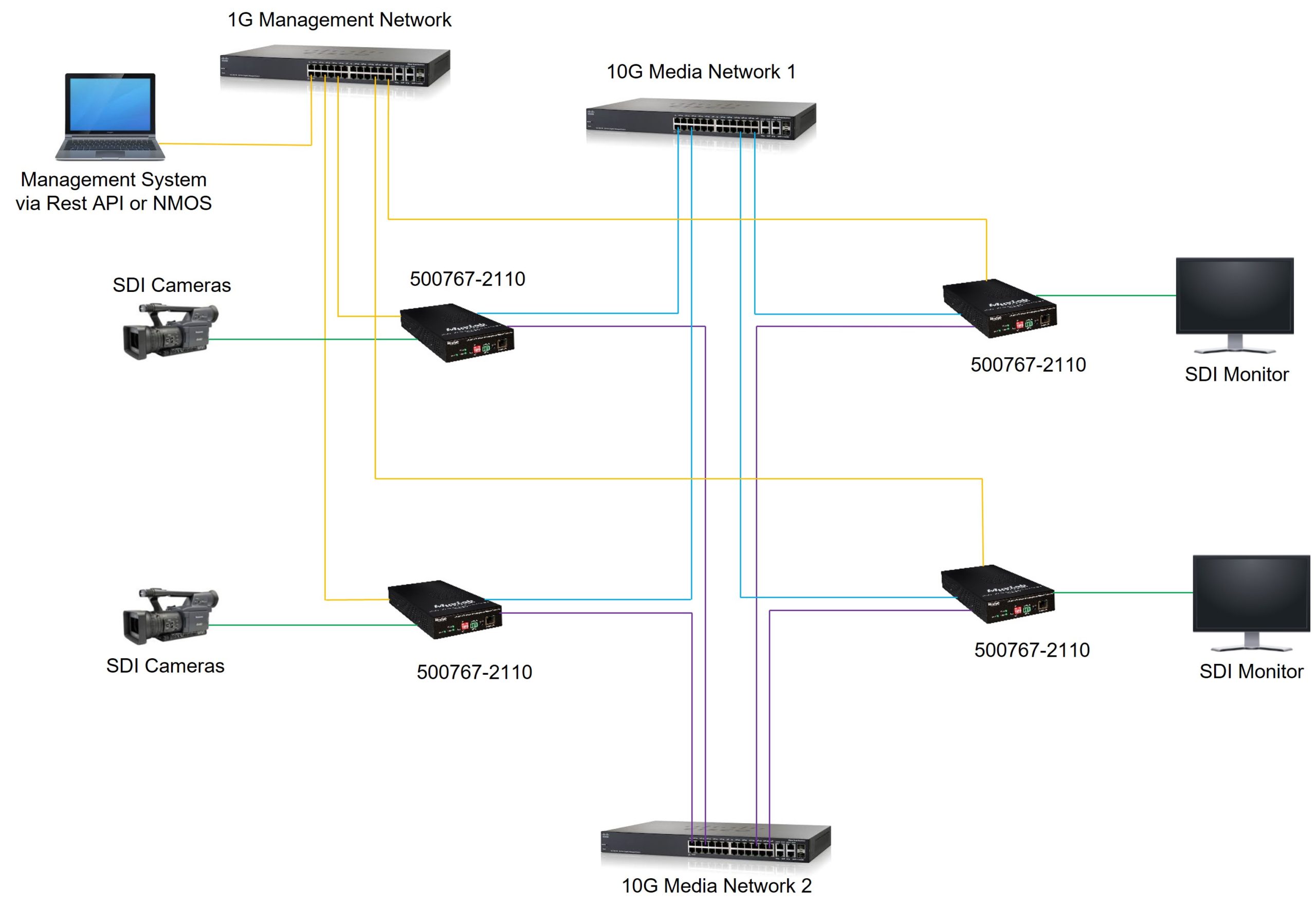

Das Gerät ermöglicht die Nutzung von 3G-SDI-Geräten in einer Broadcast-Umgebung über ein Netzwerk und erweitert Endpunkt-Quell- und Senkgeräte bis zu einer Entfernung von 400 m mittels Duplex-Multimode-OM4-Glasfaser mit LC-Steckverbindern sowie bis zu 30 m für das UTP-Modell, bei einer Auflösung von bis zu 1080p @ 60 Hz unkomprimiert, in einer Punkt-zu-Punkt-Konfiguration. Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen werden ebenfalls unterstützt, indem mehrere Geräte an ein 10G-Ethernet-Netzwerk angeschlossen werden.
Das Gerät unterstützt ST-2022-7 (Klasse D) Redundanz für kritische, ausfallsichere Anwendungen, die es ermöglichen, das Audio-/Videosignal über zwei unabhängige 10G-Ethernet-Netzwerke laufen zu lassen. Zudem bietet das Gerät einen 1G-Ethernet-Netzwerkanschluss für die Steuerung über Drittanbieter-Managementplattformen, die eine RestAPI oder NMOS (IS-04 für Discovery und IS-05 für Verbindungsmanagement) unterstützen.
Anwendungsbereiche:
- Kommerzielle Broadcast-AV-Systeme
- Nachrichten-, Sport- und TV-Stationen
- Filmnetzwerke
Weiter Infos zum SMPTE-2110 Standard findet ihr hier:
Eigenschaften
- Unterstützt unkomprimiertes 3G-SDI-Video bis zu 1080p @ 60Hz sowie SMPTE ST-2110 über ein 10G-Ethernet-Netzwerk
- Unterstützt ST-2022-7 (Klasse D) Datenlink-Redundanz
- Erweitert HDMI über ein IP-Netzwerk bis zu 400 m über Duplex-OM4-Glasfaser und bis zu 30 m über UTP
- Unterstützt hunderte von Sendern und Empfängern, abhängig von der Netzwerkbandbreite
- Unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Anwendungen
- Unterstützt zwei 10G-Ethernet-Ports für redundante Audio-/Video-Signalübertragung
- Unterstützt einen 1G-Ethernet-Port für Steuerung durch Drittanbieter
- Audio-Insert (Sender) und Audio-Extract (Empfänger) Anschlüsse (zukünftige Nutzung)
- RS232 für Fernsteuerung von Endgeräten (zukünftige Nutzung)
- Verwaltung über Drittanbieter-Steuersoftwareplattformen mit Unterstützung für Rest API und NMOS (IS-04 & IS-05)
Was sind die Unterschiede zwischen den verschiedenen AVoIP-Codecs und den unterschiedlichen AVoIP-Standards?
Erfahre hier mehr:
- Codecs: MJPEG, JPEG2000, H.264/H.265
- Standards: SDVoE, SMPTE 2110
Erfahre hier mehr:
Technische Daten:
Umgebung: Bis zu 3G-SDI
Geräte: Kameras, Mischer, Mediaplayer, Monitore, Fernseher, PCs, Laptops, Server mit Unterstützung bis zu 3G-SDI
Signale: Bis zu 3G-SDI (1080p @ 60Hz), unterstützt ST-2110
Anschlüsse/Ports:
Kompression: Keine (unkomprimiert)
Netzwerkbandbreite: Bis zu 3 Gbps
Netzwerk-Anforderungen: 10G-Ethernet-LAN für AV-Übertragung, 1G-LAN für Steuerung über Drittanbieter-Managementplattformen
Drittanbieter-Steuerung: Über RestAPI und NMOS (IS-04 für Discovery & IS-05 für Verbindungsmanagement)
Kabel: Zwei (2) Duplex-Multimode-Glasfaserkabel für AV-Übertragung und Cat 5e/6 UTP für Steuerung
Stromverbrauch: 12 Watt
Betriebstemperatur: 0° bis 40°C
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95% ohne Kondensation
Gehäuse: Aluminium
Abmessungen: 11,1 x 25,0 x 3,3 cm
Versandgewicht: 0,8 kg
Zulassungen / Normen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: Bis zu 3G-SDI
Geräte: Kameras, Mischer, Mediaplayer, Monitore, Fernseher, PCs, Laptops, Server mit Unterstützung bis zu 3G-SDI
Signale: Bis zu 3G-SDI (1080p @ 60Hz), unterstützt ST-2110

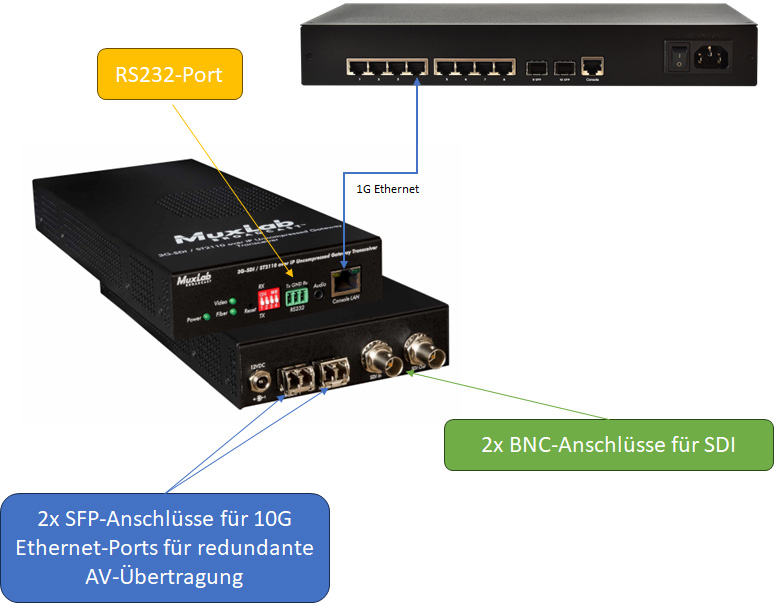

Anschlüsse/Ports:

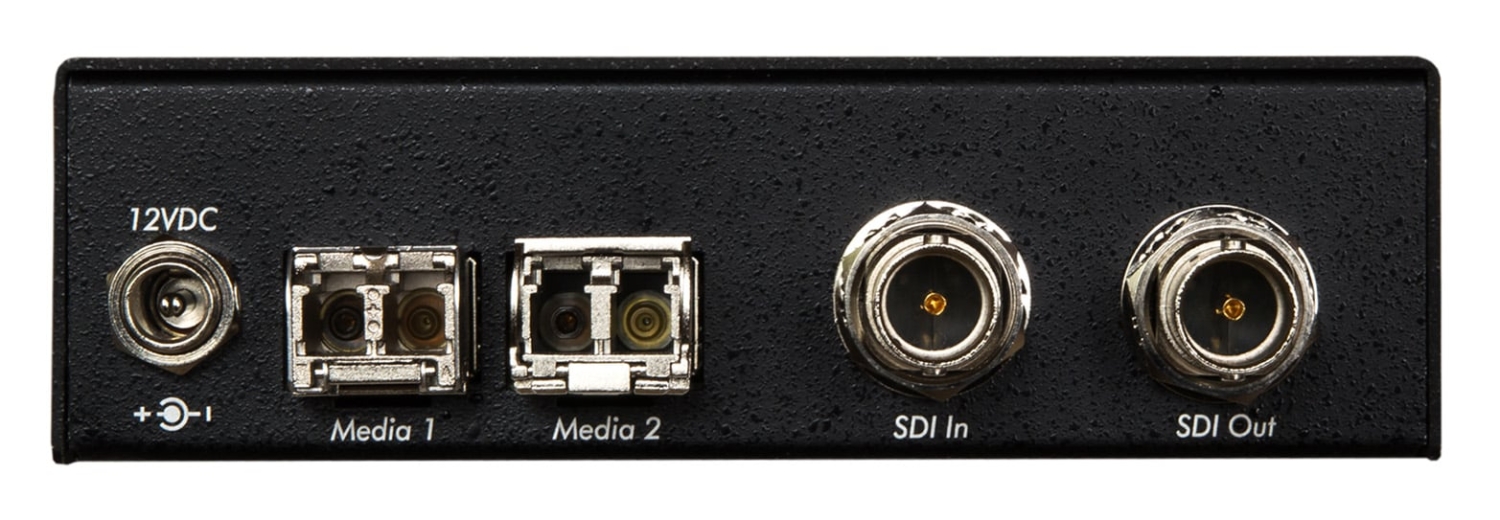

- Zwei (2) BNC-Anschlüsse für SDI
- Zwei (2) SFP-Anschlüsse für 10G-Ethernet-Ports für redundante AV-Übertragung
- Ein (1) RJ45-Anschluss für 1G-Ethernet-Port zur Steuerung
- Ein (1) 3-poliger Phoenix-Anschluss für RS232 (zukünftige Nutzung)
- Ein (1) 3,5-mm Audioanschluss (zukünftige Nutzung)
- Ein (1) 2,1-mm verriegelbarer Stromanschluss
- OM4: 400 m, für Modell 500767-2110-MM
- OM3: 300 m, für Modell 500767-2110-MM
- UTP: 30 m, für Modell 500767-2110-UTP
Kompression: Keine (unkomprimiert)
Netzwerkbandbreite: Bis zu 3 Gbps
Netzwerk-Anforderungen: 10G-Ethernet-LAN für AV-Übertragung, 1G-LAN für Steuerung über Drittanbieter-Managementplattformen
Drittanbieter-Steuerung: Über RestAPI und NMOS (IS-04 für Discovery & IS-05 für Verbindungsmanagement)
Kabel: Zwei (2) Duplex-Multimode-Glasfaserkabel für AV-Übertragung und Cat 5e/6 UTP für Steuerung
Stromverbrauch: 12 Watt
Betriebstemperatur: 0° bis 40°C
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95% ohne Kondensation
Gehäuse: Aluminium
Abmessungen: 11,1 x 25,0 x 3,3 cm
Versandgewicht: 0,8 kg
Zulassungen / Normen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wandhalterungs-Kit für Transceiver, Art.-Nr. 55.01.91
