MuxLab MIP 802-RF

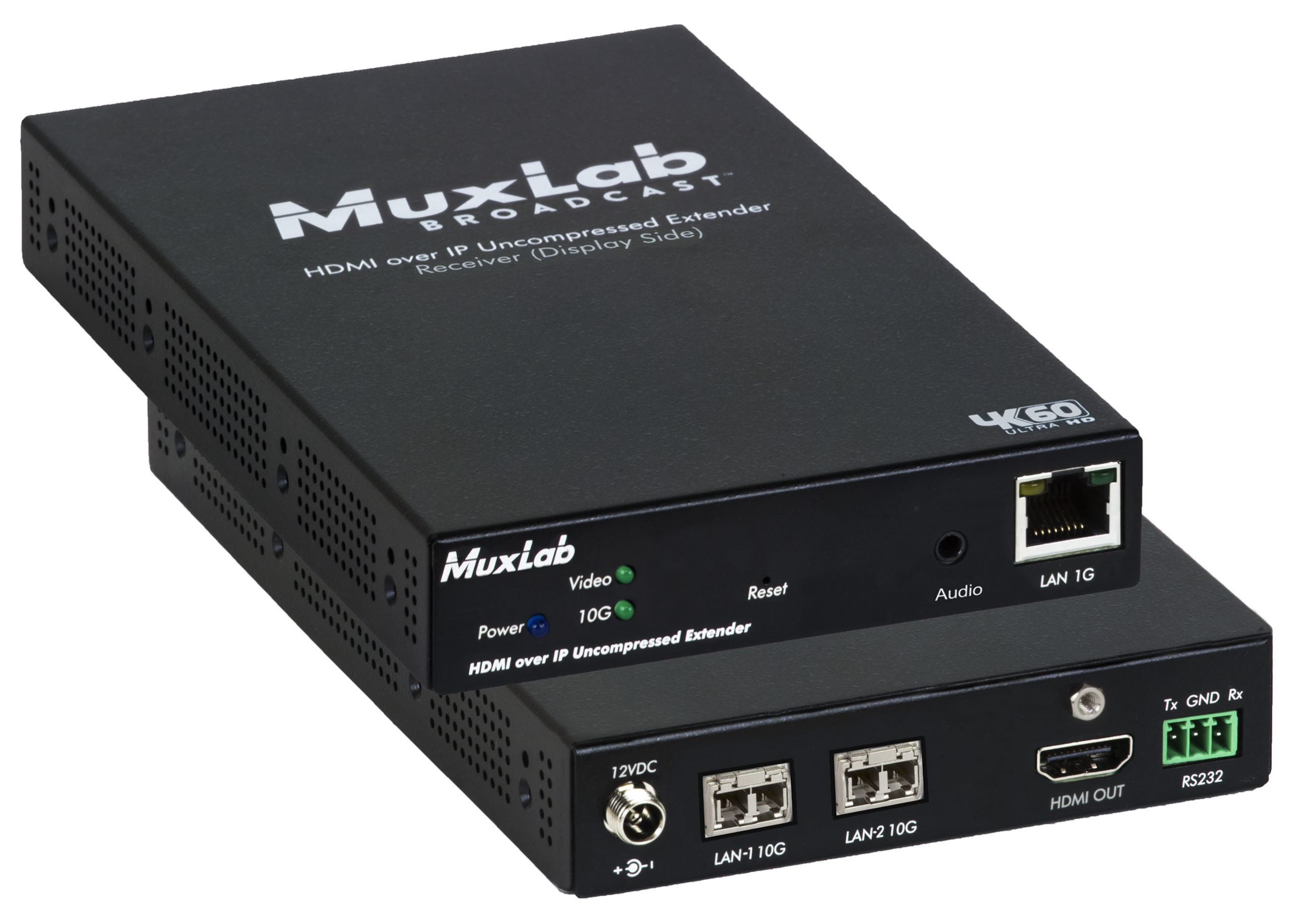

MuxLap MIP 802-RF (500774-RX-MM) • HDMI 4K / ST2110 über IP Unkomprimierter Gateway-Konverter RX, MM
Der HDMI 4K/ST2110 über IP Unkomprimierte Gateway-Konverter unterstützt den ST-2110 AV-over-IP Protokollstandard für Broadcast-Anwendungen. Das Gerät ermöglicht die Nutzung kostengünstiger HDMI 4K Geräte in einer Broadcast-Umgebung und erweitert Endpunkt-Quell- und Zielgeräte über bis zu 400 m mittels Duplex-Multimode-OM4-Faser mit LC-Steckern, bei bis zu 4K-Auflösung @ 30 Hz unkomprimiert (4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit) in einer Punkt-zu-Punkt-Konfiguration.

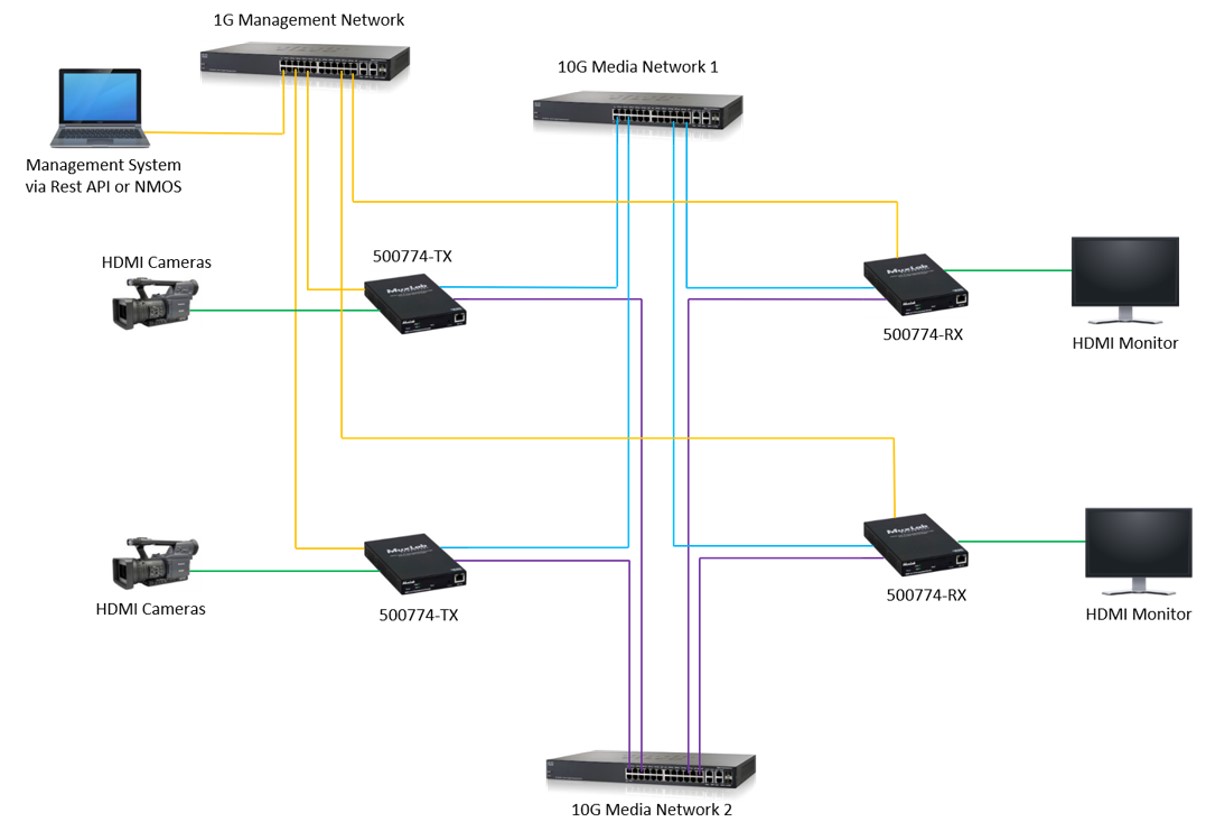

Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen werden ebenfalls unterstützt, indem mehrere Geräte an ein 10G-Ethernet-Netzwerk angeschlossen werden. Das Gerät unterstützt ST-2022-7 (Class-D) Redundanz für kritische ausfallsichere Anwendungen, sodass das Audio-/Videosignal über zwei unabhängige 10G-Ethernet-Netzwerke übertragen werden kann. Das Gerät verfügt über einen 1G-Ethernet-Netzwerkanschluss zur Steuerung über Fremdmanagement-Plattformen mit Unterstützung von RestAPI oder NMOS (IS-04 für Erkennung und IS-05 für Verbindungsmanagement).
Der HDMI 4K/ST2110 über IP Unkomprimierte Gateway-Konverter unterstützt außerdem einen RS232-Anschluss zur Fernsteuerung von Endgeräten (auf TX-Seite).
Anwendungsgebiete:
Der HDMI 4K/ST2110 über IP Unkomprimierte Gateway-Konverter unterstützt den ST-2110 AV-over-IP Protokollstandard für Broadcast-Anwendungen. Das Gerät ermöglicht die Nutzung kostengünstiger HDMI 4K Geräte in einer Broadcast-Umgebung und erweitert Endpunkt-Quell- und Zielgeräte über bis zu 400 m mittels Duplex-Multimode-OM4-Faser mit LC-Steckern, bei bis zu 4K-Auflösung @ 30 Hz unkomprimiert (4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit) in einer Punkt-zu-Punkt-Konfiguration.
Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Konfigurationen werden ebenfalls unterstützt, indem mehrere Geräte an ein 10G-Ethernet-Netzwerk angeschlossen werden. Das Gerät unterstützt ST-2022-7 (Class-D) Redundanz für kritische ausfallsichere Anwendungen, sodass das Audio-/Videosignal über zwei unabhängige 10G-Ethernet-Netzwerke übertragen werden kann. Das Gerät verfügt über einen 1G-Ethernet-Netzwerkanschluss zur Steuerung über Fremdmanagement-Plattformen mit Unterstützung von RestAPI oder NMOS (IS-04 für Erkennung und IS-05 für Verbindungsmanagement).
Der HDMI 4K/ST2110 über IP Unkomprimierte Gateway-Konverter unterstützt außerdem einen RS232-Anschluss zur Fernsteuerung von Endgeräten (auf TX-Seite).
Anwendungsgebiete:
- Kommerzielle Broadcast-AV-Systeme
- Nachrichten-, Sport- und TV-Sender
- Filmnetzwerke
Eigenschaften
- Unterstützt unkomprimiertes HDMI-Video bis 4K @ 30Hz (4K 4:4:4 8 Bit & 4K 4:2:2 10 Bit) und SMPTE ST-2110
- Unterstützt ST-2022-7 (Class-D) Datenlink-Redundanz
- Verlängert HDMI über ein IP-Netzwerk bis zu 400 m über Duplex-OM4-Faser
- Unterstützt hunderte von Sendern und Empfängern, abhängig von der Netzwerkbandbreite
- Unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Anwendungen
- Unterstützt zwei 10G-Ethernet-Ports für redundante Audio-/Video-Signalübertragung
- Unterstützt einen 1G-Ethernet-Port für Steuerung durch Drittanbieter
- Audio-Einfüge- (TX) und Audio-Ausgabe- (RX) Ports (zukünftige Nutzung)
- RS232 zur Fernsteuerung von Endgeräten (TX-Seite)
- Verwaltung über Drittanbieter-Steuersoftwareplattformen mit Unterstützung von Rest API und NMOS (IS-04 & IS-05)
Folgt in Kürze!
Technische Daten:
Umgebung: HDMI
Geräte: Kameras, Mischpulte, Mediaplayer, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung
Signale: Bis HDMI 1.4 (4K @ 30Hz, einschließlich 4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit)
Anschlüsse/Schalter:
Kompression: Keine (unkomprimiert)
Netzwerk-Bandbreite: Bis zu 10 Gbps
Netzwerk-Anforderungen: 10G Ethernet LAN für AV-Übertragung und 1G LAN für Fremdmanagementplattformen
Fremdsteuerung: Über RestAPI und NMOS (IS-04 für Erkennung & IS-05 für Verbindungsmanagement)
Kabel: Zwei (2) Dual-Multimode-Glasfaserkabel für AV-Übertragung und Cat 5e/6 UTP für Steuerung
Stromverbrauch: 15 Watt
Betriebstemperatur: 0° bis 40°C
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95 % ohne Kondensation
Gehäuse: Aluminium
Abmessungen: 11,1 x 17,5 x 2,5 cm
Gewicht: 0,7 kg
Zulassungen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
Umgebung: HDMI
Geräte: Kameras, Mischpulte, Mediaplayer, Monitore, Fernseher, PCs, Laptops, Server mit HDMI-Unterstützung
Signale: Bis HDMI 1.4 (4K @ 30Hz, einschließlich 4K 4:4:4 8 Bit und 4K 4:2:2 10 Bit)
Anschlüsse/Schalter:
- Ein (1) HDMI-Anschluss
- Zwei (2) SFP-Anschlüsse für 10G-Ethernet-Ports zur redundanten AV-Übertragung
- Ein (1) RJ45S-Anschluss für 1G-Ethernet-Port zur Steuerung
- Ein (1) 3-poliger Phoenix-Anschluss für RS232 (aktuell unterstützt auf TX-Seite)
- Ein (1) 3,5 mm Audioanschluss (zukünftige Nutzung)
- Ein (1) 2,1 mm verriegelbarer Stromanschluss
- OM4: 400 m
- OM3: 300 m
Kompression: Keine (unkomprimiert)
Netzwerk-Bandbreite: Bis zu 10 Gbps
Netzwerk-Anforderungen: 10G Ethernet LAN für AV-Übertragung und 1G LAN für Fremdmanagementplattformen
Fremdsteuerung: Über RestAPI und NMOS (IS-04 für Erkennung & IS-05 für Verbindungsmanagement)
Kabel: Zwei (2) Dual-Multimode-Glasfaserkabel für AV-Übertragung und Cat 5e/6 UTP für Steuerung
Stromverbrauch: 15 Watt
Betriebstemperatur: 0° bis 40°C
Lagertemperatur: -20° bis 85°C
Luftfeuchtigkeit: Bis zu 95 % ohne Kondensation
Gehäuse: Aluminium
Abmessungen: 11,1 x 17,5 x 2,5 cm
Gewicht: 0,7 kg
Zulassungen: FCC, CE, RoHS
Entflammbarkeit: 94V0
Garantie: 3 Jahre
Optionales Zubehör:
- MuxLab RM-T-16 (500920), 16-Port Rackmount Transceiver Chassis, Art.-Nr. 55.01.92
- MuxLab WM-T (500917), Wandhalterungs-Kit für Transceiver, Art.-Nr. 55.01.91
