MuxLab TC-Panel-5-wh
MuxLab TC-Panel-5-wh (500817-WH) • Touch-Control-Panel 5 Zoll, PoE, in weiß
Das MuxLab Touch-Control-Panel 5 Zoll, PoE (Modell: 500817-WH) ist ein vielseitiges Wand-Touch-Bedienpanel für MuxLab-Geräte und Produkte von Drittanbietern. Das Gerät vereint die Funktionen eines fest installierten Touch-Panels mit denen eines leistungsstarken Steuerprozessors.
Mit einem 5 Zoll großen, hochauflösenden Farb-Touchscreen und bidirektionalem Feedback ausgestattet, unterstützt das Panel die Integration verschiedener programmierbarer Tasten, die je nach Bedarf auf unterschiedlichen Seiten angeordnet werden können.
Das Gerät verfügt über:
Das MuxLab Touch-Control-Panel 5 Zoll, PoE kann MuxLab-Produkte steuern, einschließlich des MuxLab AV-over-IP-Systems über den Pro Digital Network Controller, MuxLabs TCP/IP-, Telnet- und RS-232-gesteuerte Matrix-Switches sowie Drittgeräte wie Beamer, Projektionsleinwände, Displays, AV-Quellen und ähnliche Geräte.
Das TC-Panel-5-wh Touch-Control-Panel kann über die Weboberfläche programmiert, konfiguriert und verwaltet werden.
Das MuxLab Touch-Control-Panel 5 Zoll, PoE (Modell: 500817-WH) ist ein vielseitiges Wand-Touch-Bedienpanel für MuxLab-Geräte und Produkte von Drittanbietern. Das Gerät vereint die Funktionen eines fest installierten Touch-Panels mit denen eines leistungsstarken Steuerprozessors.
Mit einem 5 Zoll großen, hochauflösenden Farb-Touchscreen und bidirektionalem Feedback ausgestattet, unterstützt das Panel die Integration verschiedener programmierbarer Tasten, die je nach Bedarf auf unterschiedlichen Seiten angeordnet werden können.
Das Gerät verfügt über:
- 1× Ethernet-Port (für TCP/IP, HTTP, UDP und Telnet)
- 2× RS-232-Ports
- 1× RS-485-Port
- 1× Infrarot-Port
- 2× Spannungssensor-Eingänge
- 2× Relais-Ports zur Steuerung von Endgeräten
Das MuxLab Touch-Control-Panel 5 Zoll, PoE kann MuxLab-Produkte steuern, einschließlich des MuxLab AV-over-IP-Systems über den Pro Digital Network Controller, MuxLabs TCP/IP-, Telnet- und RS-232-gesteuerte Matrix-Switches sowie Drittgeräte wie Beamer, Projektionsleinwände, Displays, AV-Quellen und ähnliche Geräte.
Das TC-Panel-5-wh Touch-Control-Panel kann über die Weboberfläche programmiert, konfiguriert und verwaltet werden.
Eigenschaften

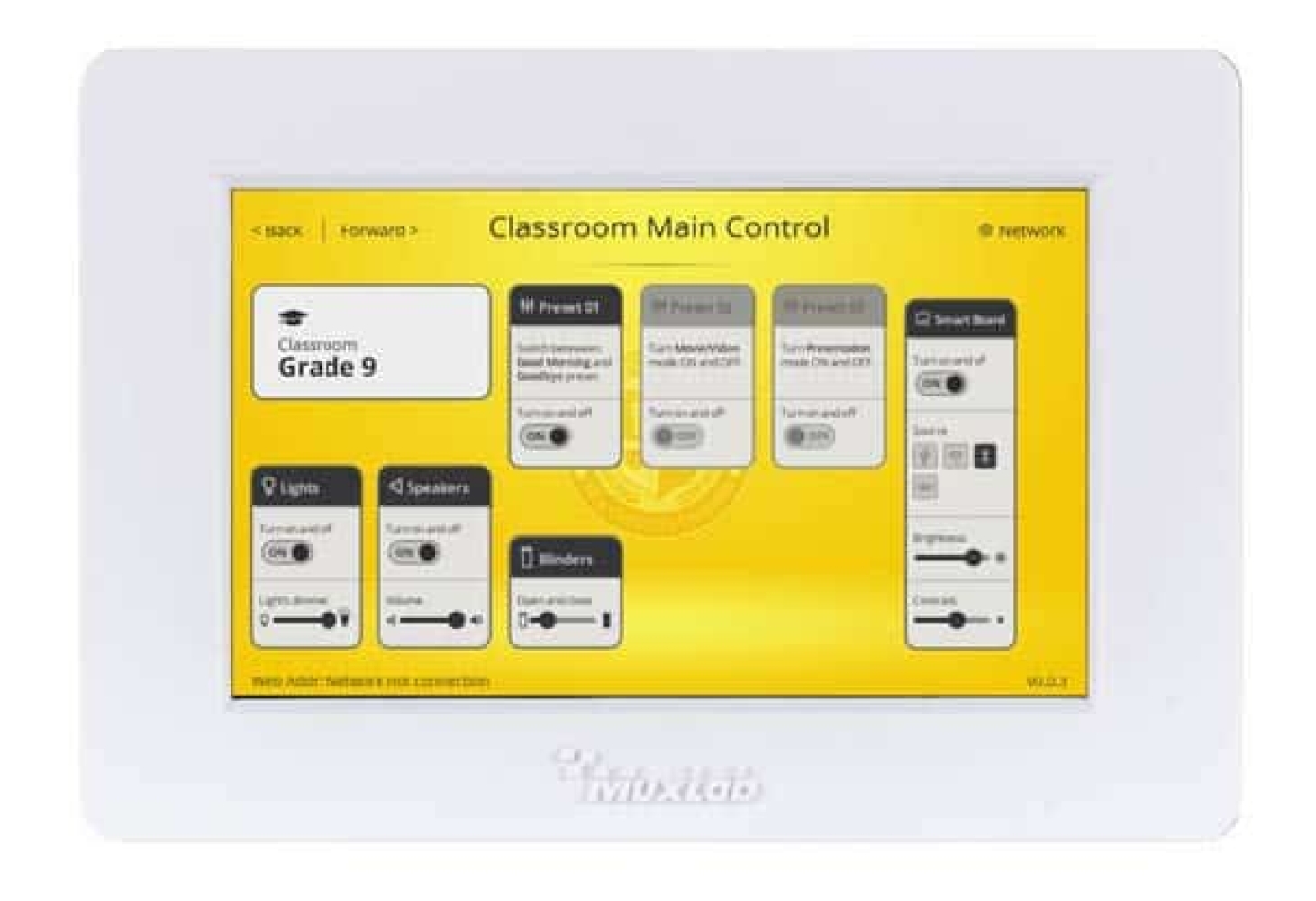

- 5″-LCD-Panel mit einer Auflösung von 480 × 800
- Steuerung von Endgeräten über TCP/IP, UDP, Telnet, RS-232, IR und Relais
- Programmierung über Weboberfläche möglich
- Stromversorgung über Netzteil oder PoE (Power over Ethernet)
- Unterstützung für die Integration verschiedener programmierbarer Tasten, die auf unterschiedlichen Seiten angeordnet werden können
- 1× Ethernet-Port, 2× RS-232-Ports, 1× RS-485-Port, 1× Infrarot-Port, 2× Spannungssensor-Eingänge und 2× Relais-Ports
Technische Daten:
Geräte: AV-over-IP-Controller, Matrix-Switch, Projektoren, Monitore, Fernseher
Kompatibilität: Kompatibel mit ausgewählten MuxLab- und Drittanbieterprodukten
Bildschirmgröße: 5,0 Zoll
Videoauflösung: 800 × 480
Touchscreen: Kapazitiver Touch
Ausgangsports:
Anschlüsse:
Niederspannungserkennung: Unterstützter Bereich: 0 – 6 V DC
PoE: IEEE 802.3af
Stromversorgung: 1 × Netzteil 110–240 V AC auf 24 V DC / 0,5 A mit US-, UK- und Euro-Steckadaptern
Gehäuse: Metallgehäuse
Farbe: Schwarz oder Weiß, hier in weiß
Abmessungen (B × T × H): 145 mm × 37 mm × 100 mm
Gewicht: 344 g
Betriebstemperatur: 0 – 40 °C (32 – 104 °F)
Lagertemperatur: −20 – 60 °C (−4 – 140 °F)
Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
Zulassungen: FCC, CE, RoHS
Garantie: 2 Jahre
Geräte: AV-over-IP-Controller, Matrix-Switch, Projektoren, Monitore, Fernseher
Kompatibilität: Kompatibel mit ausgewählten MuxLab- und Drittanbieterprodukten
Bildschirmgröße: 5,0 Zoll
Videoauflösung: 800 × 480
Touchscreen: Kapazitiver Touch
Ausgangsports:
- 1 × Ethernet-Port für TCP/IP
- 2 × RS-232-Ports
- 1 × RS-485-Port
- 1 × Infrarot-Sendeport
- 2 × Niederspannungs-Relaisports

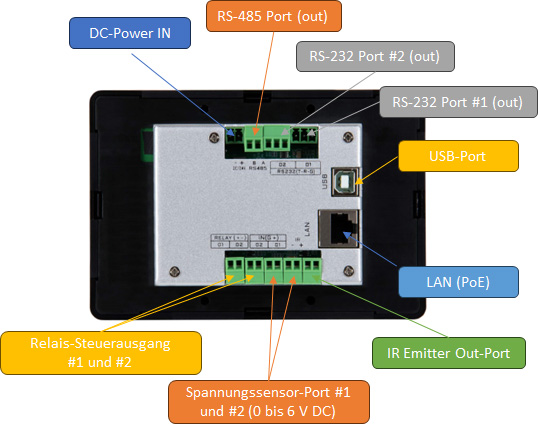

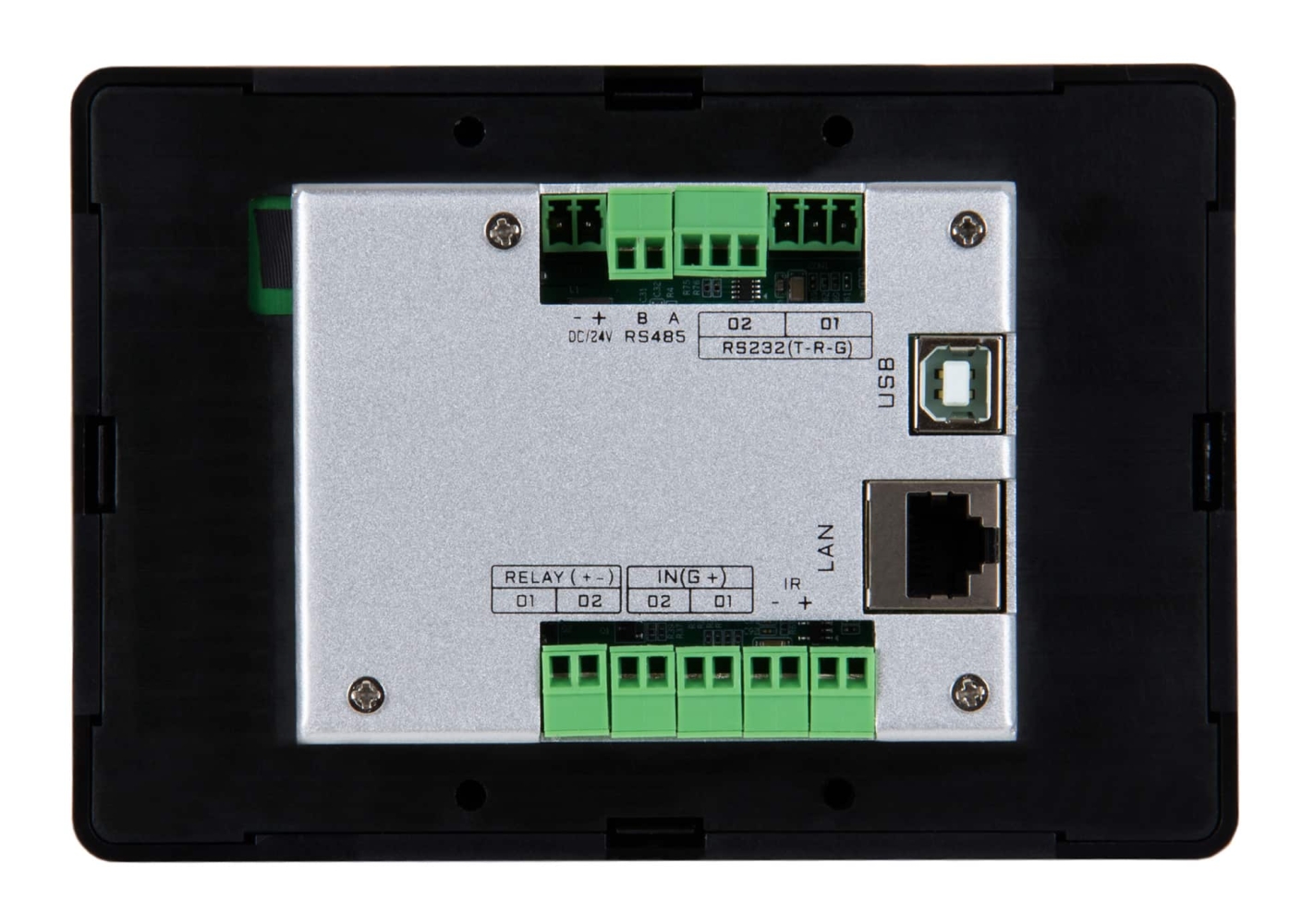

Anschlüsse:
- 2 × 2-Pin-Klemmblöcke (3,81 mm) für Niederspannungs-Erkennung
- 1 × RJ45 für TCP/IP-, Telnet-, UDP-Steuerung und Firmware-Update
- 2 × 3-Pin-Klemmblöcke (3,81 mm) für serielle RS-232-Verbindungen
- 1 × 3-Pin-Klemmblock (3,81 mm) für serielle RS-485-Verbindungen
- 1 × 2-Pin-Klemmblock (3,81 mm) für IR
- 2 × 2-Pin-Klemmblöcke (3,81 mm) für Relais
- 1 × 2-Pin-Klemmblock (3,81 mm) für Stromversorgung
- 1 × USB-Buchse Typ B für Servicezwecke
Niederspannungserkennung: Unterstützter Bereich: 0 – 6 V DC
PoE: IEEE 802.3af
Stromversorgung: 1 × Netzteil 110–240 V AC auf 24 V DC / 0,5 A mit US-, UK- und Euro-Steckadaptern
Gehäuse: Metallgehäuse
Farbe: Schwarz oder Weiß, hier in weiß
Abmessungen (B × T × H): 145 mm × 37 mm × 100 mm
Gewicht: 344 g
Betriebstemperatur: 0 – 40 °C (32 – 104 °F)
Lagertemperatur: −20 – 60 °C (−4 – 140 °F)
Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
Zulassungen: FCC, CE, RoHS
Garantie: 2 Jahre
Leistungsbeschreibung (VOB/C – Teil C, DIN 18299)
1.1 Leistungsgegenstand
Lieferung, Montage und betriebsbereite Einrichtung eines MuxLab Touch Control Panel 5″, PoE (Modell 500817) zur Steuerung von MuxLab- und Drittgeräte-Komponenten über eine integrierte Touch-Bedienoberfläche.
1.2 Technische Mindestanforderungen
- Display & Bedienung: 5″ kapazitiver Farb-LCD-Touchscreen mit einer Auflösung von 800 × 480 Pixeln
- Funktionalität: Steuerung von Endgeräten via TCP/IP, UDP, Telnet, RS-232, Infrarot und Relais. Programmierbar und konfigurierbar über eine Weboberfläche. Stromversorgung wahlweise per Netzteil oder PoE (IEEE 802.3af)
- Schnittstellen:
- 1 × Ethernet-Port (TCP/IP, Telnet, UDP, Firmware-Upgrade)
- 2 × RS-232-Ports
- 1 × RS-485-Port
- 1 × Infrarot-Emitter-Port
- 2 × Spannungssensoreingänge (Low level detection, 0–6 V DC)
- 2 × Niederspannungs-Relaisports, max. 30 V DC / 0,5 A
- Anschlüsse:
- 2 × 2-Pol-Klemmblöcke (3,81 mm) für Spannungssensoreingänge
- 1 × RJ45-Buchse für Netzwerkanbindung und Firmware-Updates
- 2 × 3-Pol-Klemmblöcke für RS-232
- 1 × 3-Pol-Klemmblock für RS-485
- 1 × 2-Pol-Klemmblock für IR
- 2 × 2-Pol-Klemmblöcke für Relais
- 1 × 2-Pol-Klemmblock für Stromversorgung
- 1 × USB-Typ B (Service)
- Mechanische und Umweltparameter:
- Gehäuse: Metall, Farbe: Schwarz oder Weiß
- Abmessungen (B×T×H): 145 × 37 × 100 mm
- Gewicht: ca. 344 g
- Betriebstemperatur: 0–40 °C (32–104 °F)
- Lagertemperatur: –20 bis 60 °C (–4 bis 140 °F)
- Relative Luftfeuchtigkeit: 20–90 % RH (nicht kondensierend)
- Zertifikate & Garantie:
- Erfüllt die Normen FCC, CE und RoHS.
- Herstellerangabe zur Garantie: 2 Jahre
1.3 Leistungsumfang
- Lieferung inklusive Netzteil (110–240 VAC → 24 V DC/0,5 A) mit US, UK und Euro-Steckadaptern sowie optionaler PoE-Einspeisung.
- Montage an vorhandener Standard-Unterputzdose (erforderliche Öffnung und Kabelführung bereitzustellen).
- Konfiguration der IP-Einstellungen, Einrichtung der Steueroberfläche (Web-Interface) sowie programmierte Buttons auf unterschiedlichen Oberseiten.
- Inbetriebnahme und nachfolgender Funktionstest der Steuerung via TCP/IP, RS-232, IR, Relais und Sensorik. Visuelles Feedback über Touch-Panel prüfen.
- Protokollierung (inkl. Seriennummer, Firmware-Version, Konfigurationsstand).
1.4 Qualitätsanforderungen
- Einhaltung der elektrotechnischen Anforderungen gemäß DIN 18299, Anwendung einer fehlerfreien Verdrahtung; Installation durch fachkundiges, qualifiziertes Personal.
- Liegt eine gültige CE-/FCC-Konformitätserklärung vor.
1.5 Abnahme
- Abnahme nach erfolgtem Funktionstest aller Schnittstellen und Steuerbefehle über Webinterface.
- Dokumentation der Installation, Softwarestand und Testergebnisse.
- Mängel gemäß VOB/C & DIN 18299 § 6–7 zu behandeln.
- Gewährleistung: mindestens 2 Jahre ab Abnahmedatum.
