MuxLab TC-Panel-5 (500817) • Touch-Control-Panel 5 Zoll, PoE

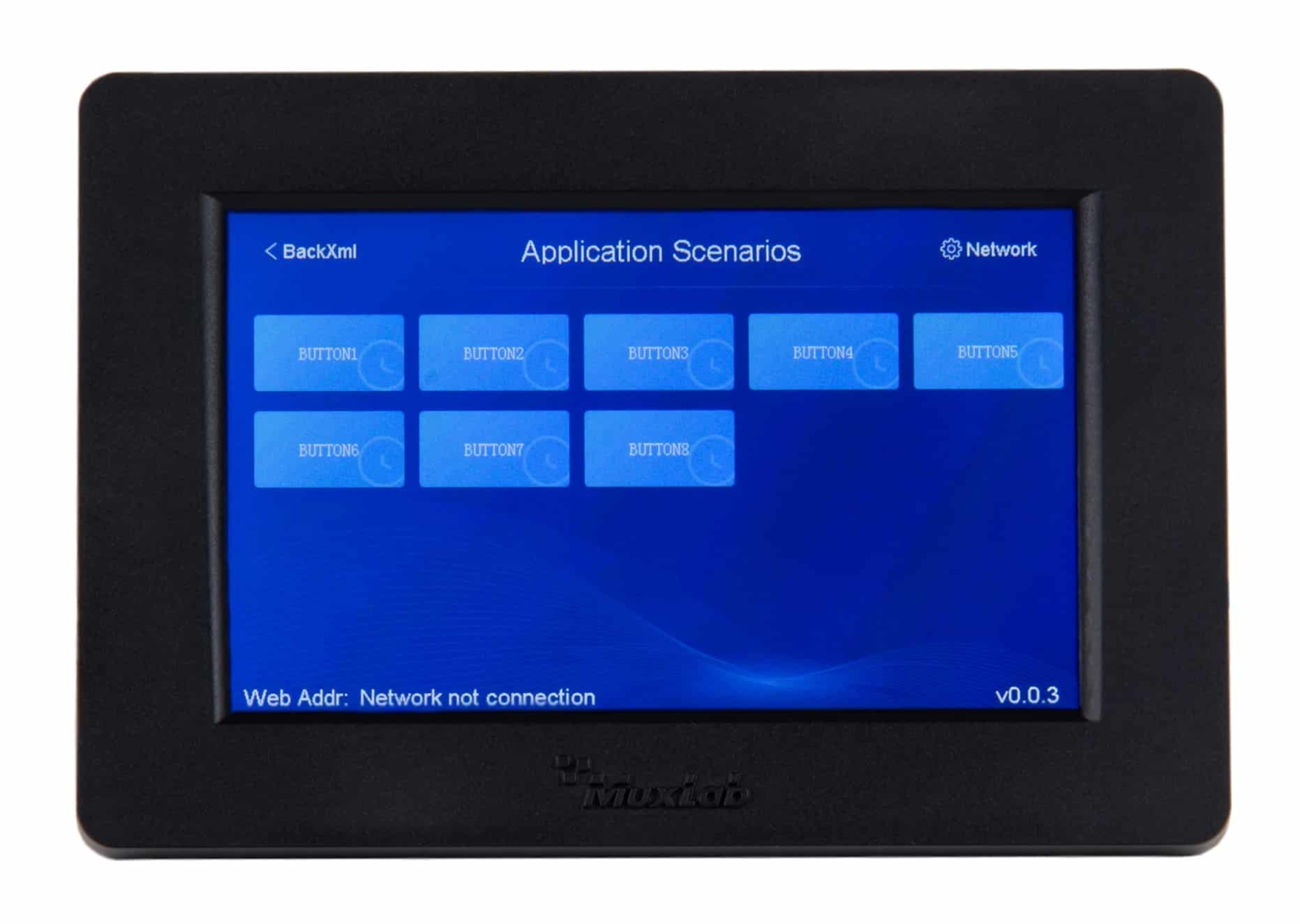

Das MuxLab Touch-Control-Panel 5 Zoll, PoE (Modell: 500817) ist ein vielseitiges Wand-Touch-Bedienpanel für MuxLab-Geräte und Produkte von Drittanbietern. Das Gerät vereint die Funktionen eines fest installierten Touch-Panels mit denen eines leistungsstarken Steuerprozessors.

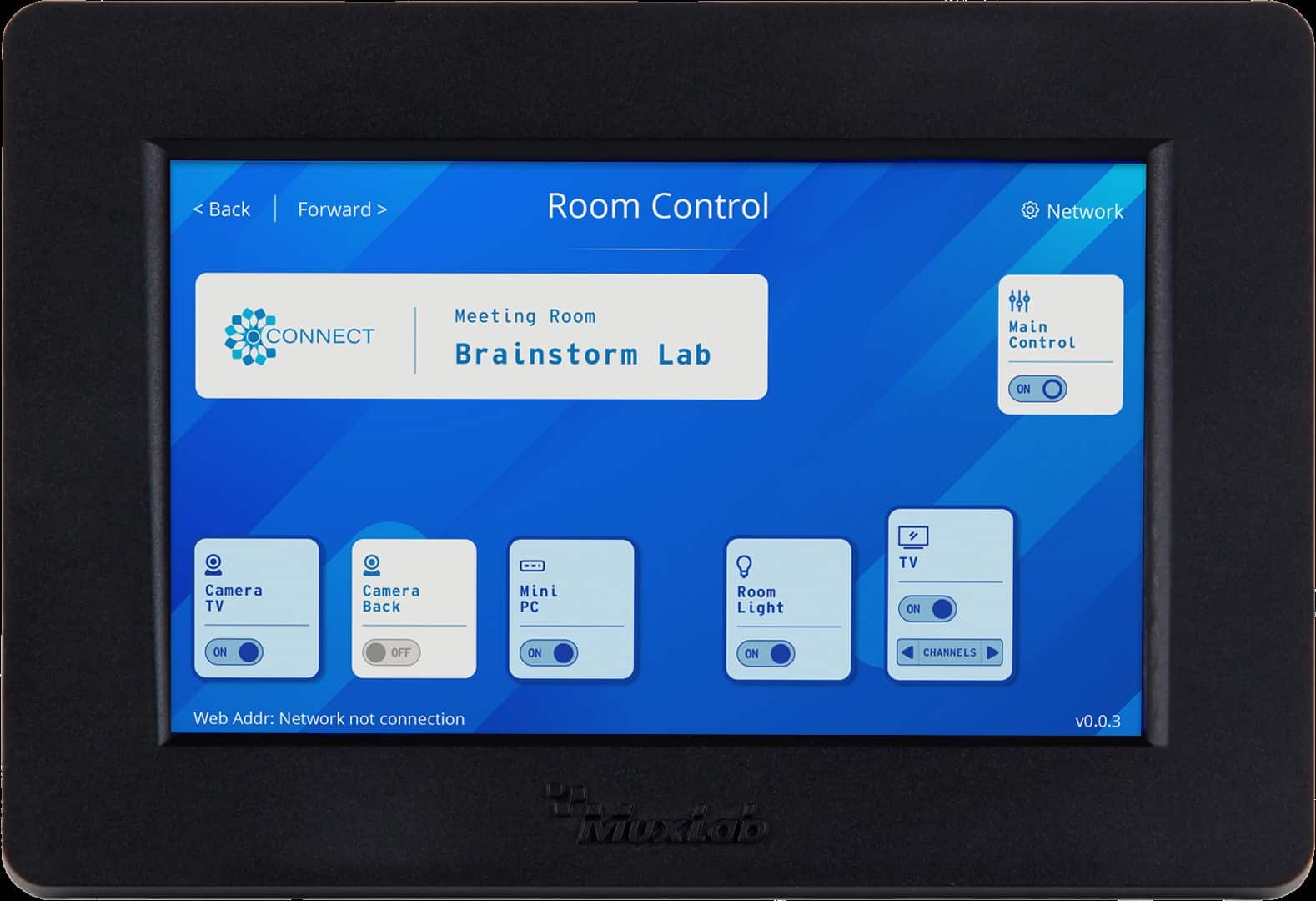

Mit einem 5 Zoll großen, hochauflösenden Farb-Touchscreen und bidirektionalem Feedback ausgestattet, unterstützt das Panel die Integration verschiedener programmierbarer Tasten, die je nach Bedarf auf unterschiedlichen Seiten angeordnet werden können.
Das Gerät verfügt über:
Das MuxLab Touch-Control-Panel 5 Zoll, PoE kann MuxLab-Produkte steuern, einschließlich des MuxLab AV-over-IP-Systems über den Pro Digital Network Controller, MuxLabs TCP/IP-, Telnet- und RS-232-gesteuerte Matrix-Switches sowie Drittgeräte wie Beamer, Projektionsleinwände, Displays, AV-Quellen und ähnliche Geräte.
Das TC-Panel-5-wh Touch-Control-Panel kann über die Weboberfläche programmiert, konfiguriert und verwaltet werden.
Das MuxLab Touch-Control-Panel 5 Zoll, PoE (Modell: 500817) ist ein vielseitiges Wand-Touch-Bedienpanel für MuxLab-Geräte und Produkte von Drittanbietern. Das Gerät vereint die Funktionen eines fest installierten Touch-Panels mit denen eines leistungsstarken Steuerprozessors.
Mit einem 5 Zoll großen, hochauflösenden Farb-Touchscreen und bidirektionalem Feedback ausgestattet, unterstützt das Panel die Integration verschiedener programmierbarer Tasten, die je nach Bedarf auf unterschiedlichen Seiten angeordnet werden können.
Das Gerät verfügt über:
- 1× Ethernet-Port (für TCP/IP, HTTP, UDP und Telnet)
- 2× RS-232-Ports
- 1× RS-485-Port
- 1× Infrarot-Port
- 2× Spannungssensor-Eingänge
- 2× Relais-Ports zur Steuerung von Endgeräten
Das MuxLab Touch-Control-Panel 5 Zoll, PoE kann MuxLab-Produkte steuern, einschließlich des MuxLab AV-over-IP-Systems über den Pro Digital Network Controller, MuxLabs TCP/IP-, Telnet- und RS-232-gesteuerte Matrix-Switches sowie Drittgeräte wie Beamer, Projektionsleinwände, Displays, AV-Quellen und ähnliche Geräte.
Das TC-Panel-5-wh Touch-Control-Panel kann über die Weboberfläche programmiert, konfiguriert und verwaltet werden.
Eigenschaften
- 5″-LCD-Panel mit einer Auflösung von 480 × 800
- Steuerung von Endgeräten über TCP/IP, UDP, Telnet, RS-232, IR und Relais
- Programmierung über Weboberfläche möglich
- Stromversorgung über Netzteil oder PoE (Power over Ethernet)
- Unterstützung für die Integration verschiedener programmierbarer Tasten, die auf unterschiedlichen Seiten angeordnet werden können
- 1× Ethernet-Port, 2× RS-232-Ports, 1× RS-485-Port, 1× Infrarot-Port, 2× Spannungssensor-Eingänge und 2× Relais-Ports
Technische Daten:
Geräte: AV-over-IP-Controller, Matrix-Switch, Projektoren, Monitore, Fernseher
Kompatibilität: Kompatibel mit ausgewählten MuxLab- und Drittanbieterprodukten
Bildschirmgröße: 5,0 Zoll
Videoauflösung: 800 × 480
Touchscreen: Kapazitiver Touch
Ausgangsports:
Anschlüsse:
Niederspannungserkennung: Unterstützter Bereich: 0 – 6 V DC
PoE: IEEE 802.3af
Stromversorgung: 1 × Netzteil 110–240 V AC auf 24 V DC / 0,5 A mit US-, UK- und Euro-Steckadaptern
Gehäuse: Metallgehäuse
Farbe: Schwarz oder Weiß, hier in schwarz
Abmessungen (B × T × H): 145 mm × 37 mm × 100 mm
Gewicht: 344 g
Betriebstemperatur: 0 – 40 °C (32 – 104 °F)
Lagertemperatur: −20 – 60 °C (−4 – 140 °F)
Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
Zulassungen: FCC, CE, RoHS
Garantie: 2 Jahre
Geräte: AV-over-IP-Controller, Matrix-Switch, Projektoren, Monitore, Fernseher
Kompatibilität: Kompatibel mit ausgewählten MuxLab- und Drittanbieterprodukten
Bildschirmgröße: 5,0 Zoll
Videoauflösung: 800 × 480
Touchscreen: Kapazitiver Touch
Ausgangsports:
- 1 × Ethernet-Port für TCP/IP
- 2 × RS-232-Ports
- 1 × RS-485-Port
- 1 × Infrarot-Sendeport
- 2 × Niederspannungs-Relaisports
Anschlüsse:
- 2 × 2-Pin-Klemmblöcke (3,81 mm) für Niederspannungs-Erkennung
- 1 × RJ45 für TCP/IP-, Telnet-, UDP-Steuerung und Firmware-Update
- 2 × 3-Pin-Klemmblöcke (3,81 mm) für serielle RS-232-Verbindungen
- 1 × 3-Pin-Klemmblock (3,81 mm) für serielle RS-485-Verbindungen
- 1 × 2-Pin-Klemmblock (3,81 mm) für IR
- 2 × 2-Pin-Klemmblöcke (3,81 mm) für Relais
- 1 × 2-Pin-Klemmblock (3,81 mm) für Stromversorgung
- 1 × USB-Buchse Typ B für Servicezwecke
Niederspannungserkennung: Unterstützter Bereich: 0 – 6 V DC
PoE: IEEE 802.3af
Stromversorgung: 1 × Netzteil 110–240 V AC auf 24 V DC / 0,5 A mit US-, UK- und Euro-Steckadaptern
Gehäuse: Metallgehäuse
Farbe: Schwarz oder Weiß, hier in schwarz
Abmessungen (B × T × H): 145 mm × 37 mm × 100 mm
Gewicht: 344 g
Betriebstemperatur: 0 – 40 °C (32 – 104 °F)
Lagertemperatur: −20 – 60 °C (−4 – 140 °F)
Relative Luftfeuchtigkeit: 20 – 90 % (nicht kondensierend)
Zulassungen: FCC, CE, RoHS
Garantie: 2 Jahre
