Josawa SUK2

Art.Nr.:: 23.20.06
Lieferzeit:: Lieferbarkeit auf Anfrage (Ausland abweichend)
Lagerbestand:: Stck

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

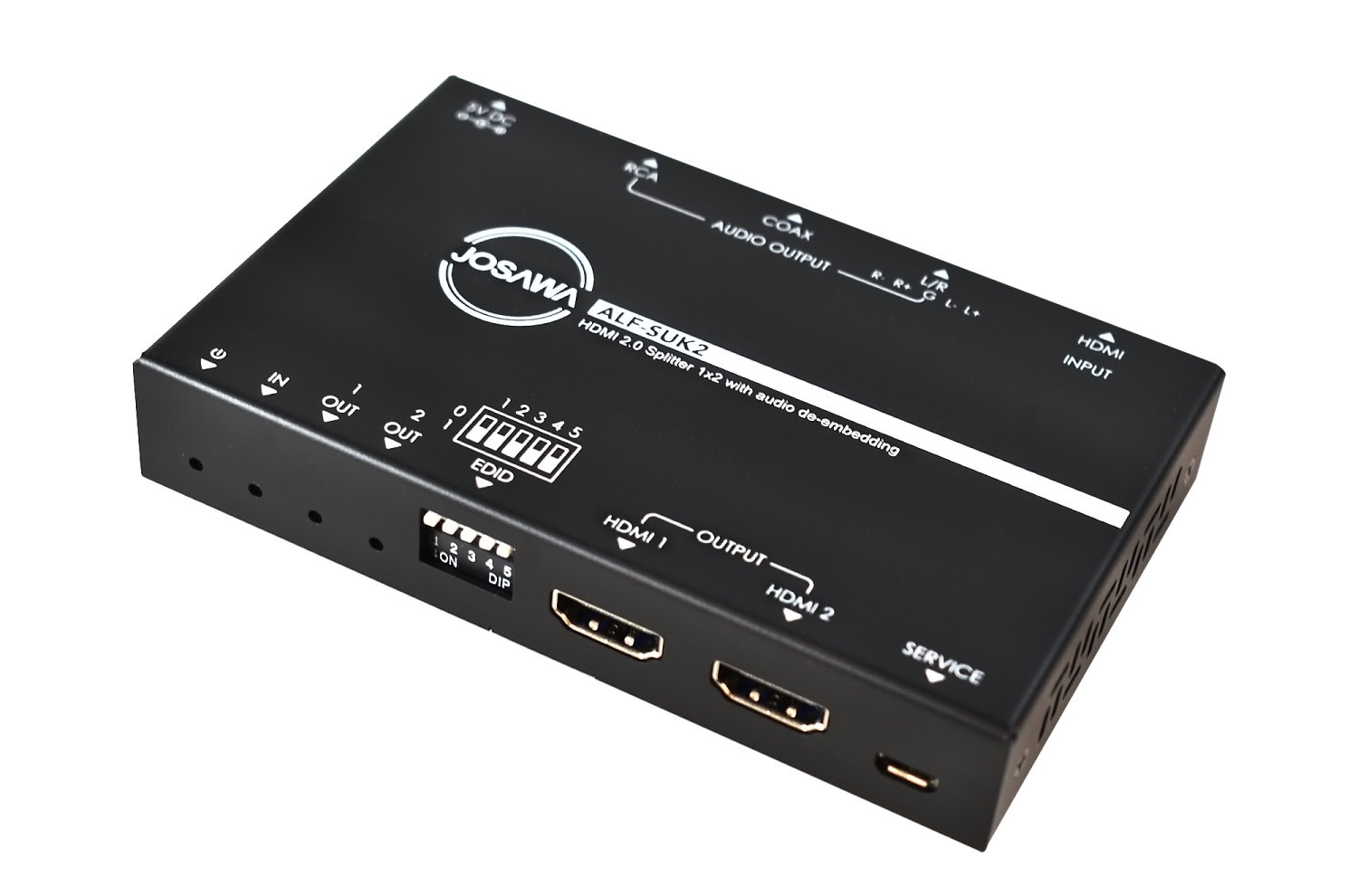

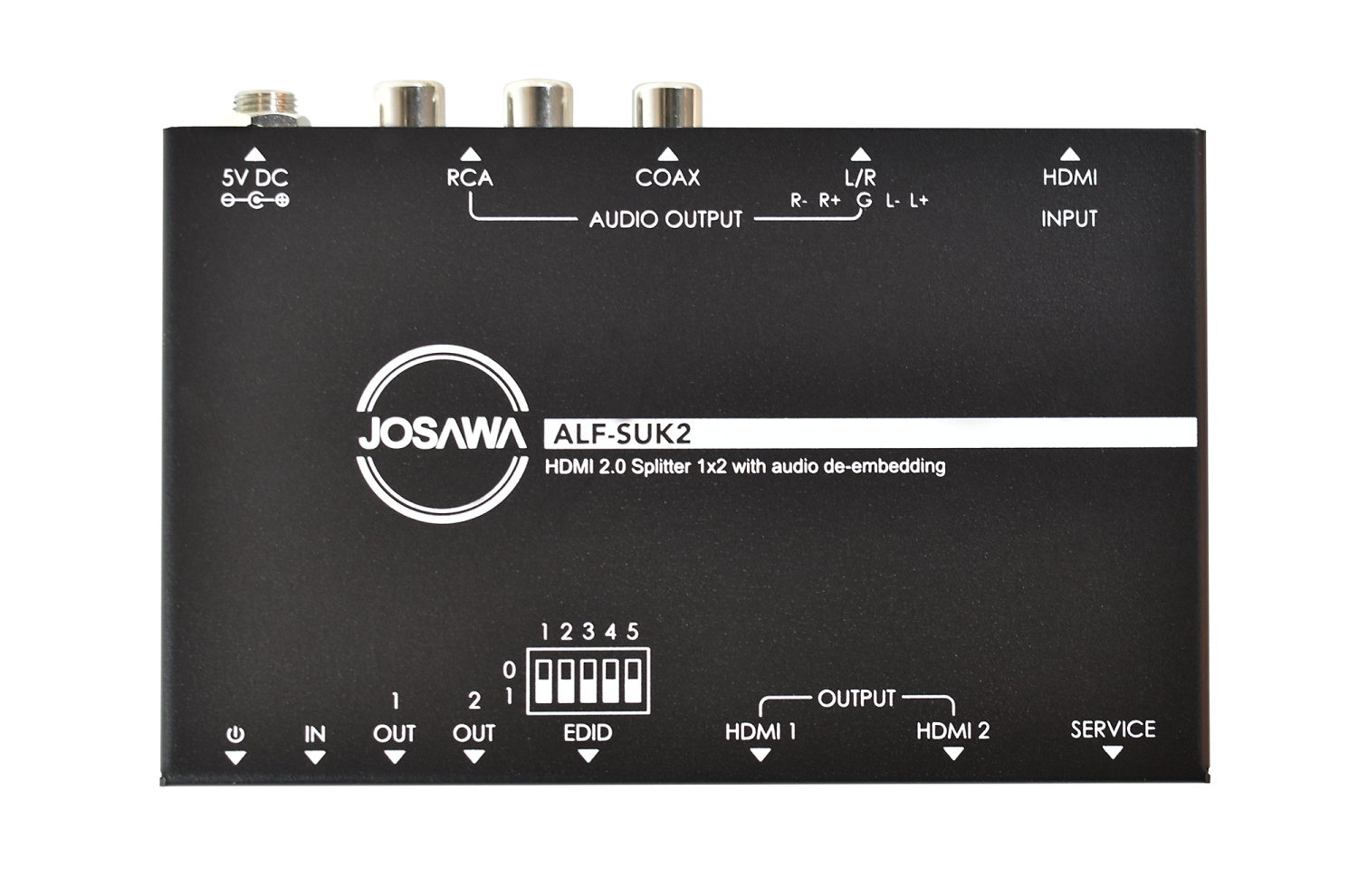

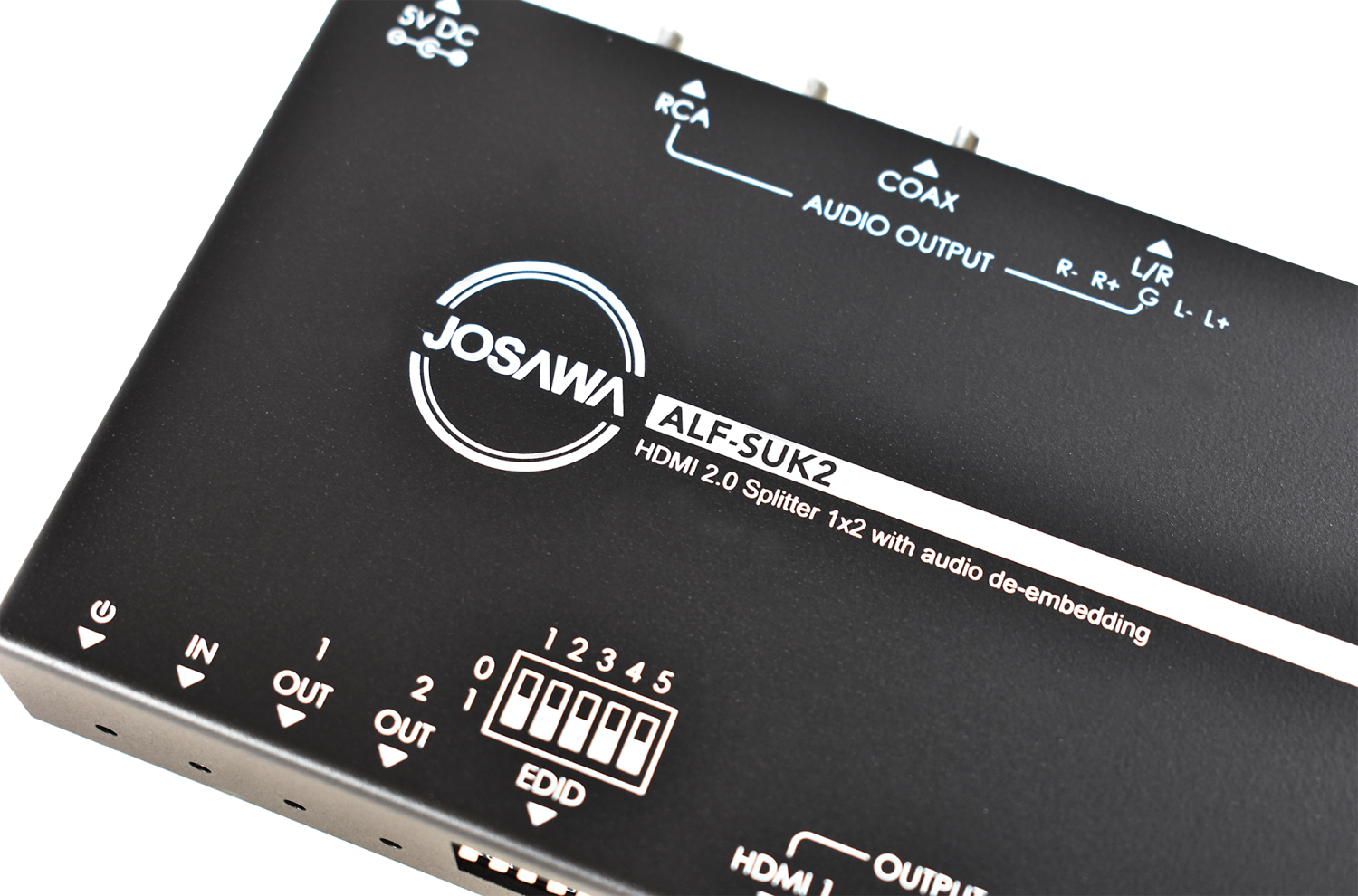

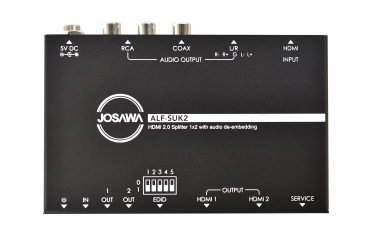

Josawa SUK2
Der SUK2 ist ein HDMI-Splitter mit der Fähigkeit, eine HDMI-Quelle auf 2 Ausgängen auszugeben. Der SUK2 bietet dazu HDMI2.0 und HDCP2.2 und arbeitet mit einer Auflösung bis zu 4k. Er ist in der Lage, die Auflösung und den HDCP-konformen Status des Eingangssignals automatisch zu erkennen.

Zusätzlich kann über DIP-Schalter ein fixer EDID-Wert eingestellt werden, um eine optimale Kompatibilität mit den Empfängern zu gewährleisten. Online-Updates werden bequem über den Micro-USB-Port eingespielt.

Eigenschaften

Produkteigenschaften:

Zwei gleichzeitige HDMI-Ausgänge
Unterstützt Hot-Plug
Unterstützt HDMI2.0 und HDCP2.2 und ist abwärtskompatibel mit allen früheren HDMI-Standards
Die höchste Auflösung beträgt bis zu 4K x 2K @ 60Hz 4:4:4
Übertragen Sie ein 4K x 2K-Signal auf einer Distanz von 10 m über ein AWG24 HDMI-Kabel
Hohe Bandbreite: 18 Gbit/s
Eingangsauflösung wird automatisch erkannt
Unterstützt EDID-Management, passt automatisch die Auflösung des ersten erkannten Displays von Port 1-2 an
Intuitive Anzeige für den Verbindungsstatus und den HDCP-Konformitätsstatus der Eingabe
Komfortables Online-Firmware-Update

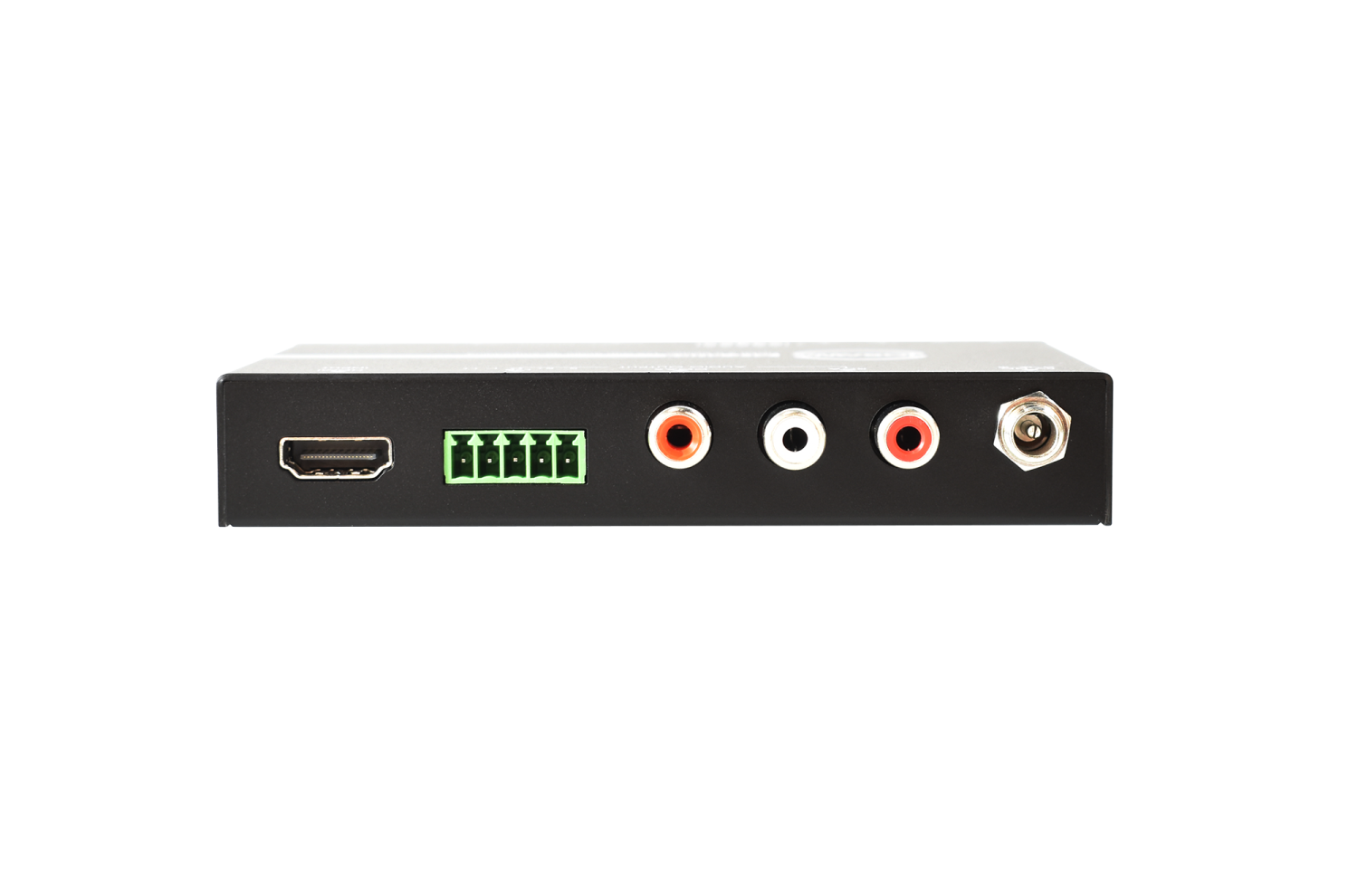

Audio de-embedding auf Phoenixklemme, Chinch & Coax
7 Jahre Garantie!

Anwendungsbeispiele

Einfacher Konferenzraum mit Mediensteuerung

FAQ's

Was ist Hot Plug?
Hot Plug oder Hot Plugging ist das Hinzufügen einer Komponente zu einem laufenden (Computer-) System ohne wesentliche Unterbrechung des Systembetriebs. Das Hot Plugging eines Geräts erfordert keinen Neustart des Systems. Dies ist besonders nützlich für Systeme, die immer in Betrieb bleiben müssen, wie zum Beispiel ein Server.

Was ist ein SUK2?
Der SUK2 ist ein HDMI-Eingang mit zwei synchronen HDMI-Ausgängen.

Kann das Gerät eine 4K-Auflösung ausgeben?
Ja, die maximale Auflösung beträgt 4K 60Hz 4:4:4.

Welchen HDMI-Standard unterstützt der SUK2?
Das Gerät unterstützt HDMI 2.0 und ist abwärtskompatibel.

Wird CEC unterstützt?
Ja.

Verfügt der SUK2 über EDID-Management?
Ja, es gibt einen EDID-DIP-Schalter auf der Vorderseite.

Downloads

Technische Daten

Technische Daten:

Typ: 1 x 2 HDMI Verteiler

Eingänge: 1x HDMI, DC-Spannungsversorgung, Micro USB (für Updates)

Ausgänge: 2x HDMI

Unterstützte Auflösung (bei Kabellänge): bis 4K@60Hz 4:4:4 = 5 m (18GB/s), bis 4K@60Hz 4:2:0 = 15 m, bis 1080p = 20 m

EDID Management: Ja (via Wahlschalter, 8 Voreinstellungen)

Audio de-embedding: Ja (Wahlweise über Phoenixklemme, Chinch oder Coax)

Leistungsaufnahme: ca. 4,5Watt

Maße (B x H x T): 96 x 70 x 18 mm

Farbe: schwarz

Lieferumfang: SUK2, Bedienungsanleitung, Netzteil

Gewicht: 0,2 kg

Besonderheiten: passiver/aktiver HDCP-Modus, LED-Statusanzeigen

Garantie: 7 Jahre

Ausschreibungstext

VOB/C sowie DIN 18299-konformer Ausschreibungstext für Josawa SUK2 HDMI-Splitter:

1. Leistung: AV‑Verteilergerät “Josawa SUK2”
Hersteller / Modell: Josawa, Typ SUK2 (Art.-Nr. 23.20.06)
Kurzbeschreibung: HDMI-Splitter, verteilt ein HDMI-Eingangssignal auf zwei HDMI-Ausgänge, geeignet für 4 K @ 60 Hz 4:4:4, HDMI 2.0 und HDCP 2.2, inkl. automatischem EDID-Management und Audio‑De‑Embedding.

2. Ausführungsumfang
2.1 Lieferumfang
HDMI-Splitter Josawa SUK2
Netzteil
Bedienungsanleitung

2.2 Leistungsmerkmale

1× HDMI-Eingang, 2× HDMI-Ausgänge
Unterstützt Hot-Plug, HDMI 2.0 und HDCP 2.2 (abwärtskompatibel)
Max. Auflösung: 4K × 2K @ 60 Hz 4:4:4
bis 5 m bei 4K 4:4:4 über AWG 24 Kabel
bis 15 m bei 4K 4:2:0
bis 20 m bei 1080p
Maximale Bandbreite: 18 Gbit/s
Automatisches Erkennen der Eingangssignalauflösung und HDCP-Status; fixe EDID-Einstellung via DIP-Schalter (8 Voreinstellungen)
LED-Anzeigen für Status der Verbindung und HDCP-Konformität
Audio-De-Embedding über Phoenixklemme, Cinch oder Koax
Firmware-Update über Micro‑USB-Port
Leistungsaufnahme ca. 4,5 W
Gehäuse: Aluminium, schwarz; Maße 96 × 70 × 18 mm, Gewicht ca. 0,2 kg
Garantie: 7 Jahre

3. Technische Anforderungen (DIN 18299 / VOB C-konform)

Sicherheitsanforderungen: Konform zu CE-Richtlinien; geräteintern abgesichert; gehobene Qualität für Medientechnik
EMV-Verhalten: Betriebssicher in AV-Umgebungen, mit CE-Zeichen
Funktionalität: Automatisches HDCP-Handling; EDID-fähig für stabile Anzeige auf unterschiedlichen Wiedergabegeräten
Montage: Einfache Integration in Mediamöbel oder Rack; Anschluss via Standard-HDMI-Kabel, Phoenix-Klemme, Cinch/Koax
Bedienung: DIP-Schalter gut zugänglich, keine Werkzeuge erforderlich
Gewährleistung: Mindestens 5 Jahre; hier 7 Jahre Garantie vom Hersteller

4. Ausführung und Dokumentation

Installation gemäß Herstellerangaben und DIN 18299
Anschluss aller HDMI-Kabel fachgerecht, mit Kennzeichnung entsprechend Schema
EDID-Konfiguration so einstellen, dass beide Ausgangsgeräte (z. B. Beamer, Display) korrekt angesteuert werden
Durchführung von Funktionstest: 4K-Signalübertragung auf 2 Ausgänge, Audio‑De‑Embedding, Firmware-Update
Dokumentation inkl. Herstellerdatenblatt, Bedienungsanleitung; Aufnahme der Seriennummer

5. Besondere Hinweise
