Josawa DAI-2XLR
Josawa DAI-2XLR

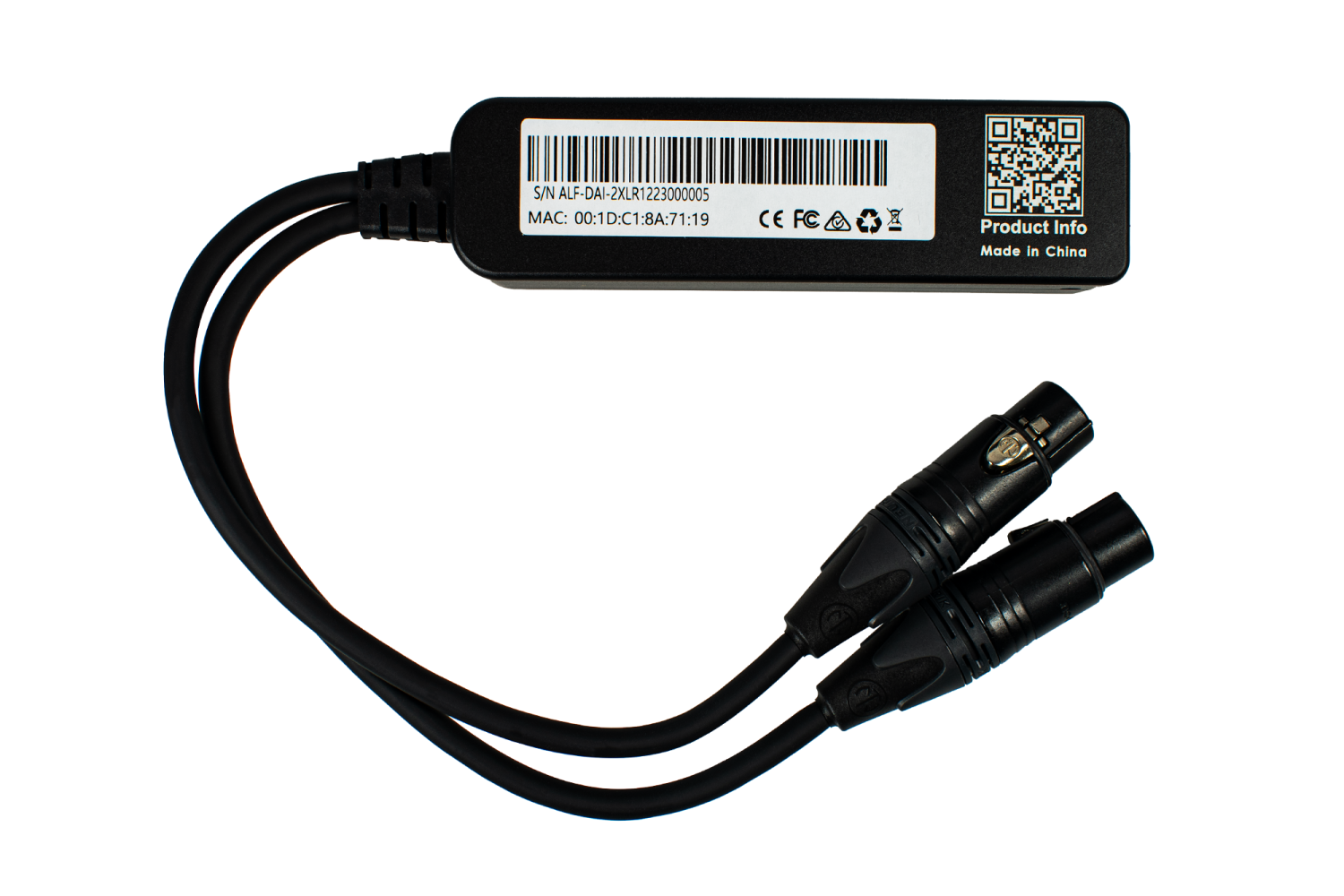

Mit dem ALF-DAI-2XLR Analog Input Adapter lassen sich analoge Geräte (z.B. Mischpult oder Di-Boxen) in ein Dante Audio-Netzwerk integrieren und zum Zuspielen verwenden.Der Adapter wird automatisch erkannt und ist sofort einsatzbereit. Eine spezielle Software neben dem Dante Controller muss nicht installiert werden.Die Stromversorgung erfolgt über einen handelsüblichen PoE-Router (Power over Ethernet). Aufgrund der hohen Datenübertragung ist eine Gigabit-Switch empfehlenswert. Alle Josawa DAI Adapter sind voll mit dem Dante Domain Manager kompatibel.
Mit dem ALF-DAI-2XLR Analog Input Adapter lassen sich analoge Geräte (z.B. Mischpult oder Di-Boxen) in ein Dante Audio-Netzwerk integrieren und zum Zuspielen verwenden.Der Adapter wird automatisch erkannt und ist sofort einsatzbereit. Eine spezielle Software neben dem Dante Controller muss nicht installiert werden.Die Stromversorgung erfolgt über einen handelsüblichen PoE-Router (Power over Ethernet). Aufgrund der hohen Datenübertragung ist eine Gigabit-Switch empfehlenswert. Alle Josawa DAI Adapter sind voll mit dem Dante Domain Manager kompatibel.
Produkteigenschaften:
- Zweikanaliger Adapter zum Anschluss analoger Line-Level Geräte (z.B. Mischpult, Di-Boxen, Zuspieler, etc) an ein Dante-Netzwerk
- Abtastraten bis zu 96 kHz
- Unterstützung von 16, 24 und 32-Bit Audio
- Ausgezeichneter Dynamikbereich, Rauschabstand und Klirrfaktor
- Einstellbarer Signalpegel +24/+4/0 dBu, 0/-10 dBV (über Dante-Controller)
- Dante Audio über IP und AES67 RTP-Transportformate
- Spannungsversorgung über Power over Ethernet (PoE)
- Dante-Domain-Manager kompatibel
- Plug & Play
Sitzungsraum-Lösung für bis zu 20 Teilnehmer
Technische Daten:
Audiokanäle: 2 in
Anschlüsse: RJ45, 2 x XLR-F (weiblich)
Frequenzbereich: 20Hz to 20kHz (-/+0.5dB)
Impedanz: 20k Ohm symmetrisch, 10k Ohm unsymmetrisch
Signalrauschabstand: > 100dB
Dynamic Range: > 100dB
Total Harmonic Distortion: < 0.01% at +4dBu
Abtastraten (Sample Rates): 44.1, 48, 96 kHz, Bit Tiefe: 24
Dante Latenz: 1, 2, or 5 ms (im Dante Controller einstellbar)
Netzwerk Transport: Dante (Audio over IP), AES67 RTP
Spannungsversorgung: Power over Ethernet, Class 1 802.3af (PoE)
Audiokanäle: 2 in
Anschlüsse: RJ45, 2 x XLR-F (weiblich)
Frequenzbereich: 20Hz to 20kHz (-/+0.5dB)
Impedanz: 20k Ohm symmetrisch, 10k Ohm unsymmetrisch
Signalrauschabstand: > 100dB
Dynamic Range: > 100dB
Total Harmonic Distortion: < 0.01% at +4dBu
Abtastraten (Sample Rates): 44.1, 48, 96 kHz, Bit Tiefe: 24
Dante Latenz: 1, 2, or 5 ms (im Dante Controller einstellbar)
Netzwerk Transport: Dante (Audio over IP), AES67 RTP
Spannungsversorgung: Power over Ethernet, Class 1 802.3af (PoE)
VOB/C- und DIN 18299-konformer Ausschreibungstext für Josawa DAI‑2XLR Dante Input Adapter:
Allgemeines
Gerät: Dante-Eingangsadapter Josawa DAI‑2XLR, Art.-Nr. 23.20.38
Anwendung: Erweiterung analoger Audioquellen (z. B. Mixer, DI-Boxen, Zuspieler) zur Integration in Dante Audio‑Netzwerke – geeignet für Konferenzräume, Veranstaltungen, Medientechnikinstallationen
Technische Daten
- Kanäle: 2 analog (XLR-F) Eingänge
- Anschlüsse: 2× XLR (female), 1× RJ45 (Gigabit Ethernet)
- Datenraten: bis 96 kHz Samplerate, 16/24/32‑Bit
- Dante-Standards: Dante Audio over IP, AES67 RTP; kompatibel mit Dante‑Domain‑Manager
- Signalpegel: einstellbar über Dante‑Controller: +24/+4/0 dBu, 0/−10 dBV
- Frequenzbereich: 20 Hz bis 20 kHz ±0,5 dB
- Signal-Rauschabstand: > 100 dB; Dynamikbereich > 100 dB
- Klirrfaktor (THD): < 0,01 % bei +4 dBu
- Dante-Latenz: 1, 2 oder 5 ms einstellbar über Dante‑Controller
- Stromversorgung: Power over Ethernet (PoE, IEEE 802.3af Class 1)
- Netzwerkempfehlung: Gigabit-Switch empfohlen
- Betrieb: Plug & Play, automatische Dante‑Integration (kein zusätzliche Software notwendig)
- Gehäuse, Garantie: 7 Jahre Herstellergarantie über TRIUS / Josawa
Lieferumfang
Dante-Eingangsadapter Josawa DAI‑2XLR
RJ45-Port, PoE-Stromversorgung (über Netzwerkinfrastruktur)
Bedienungs- und Schnellstartanleitung
Funktionale Anforderungen
- Integration analoger Quellen: Anschluss analoger Line-Level-Geräte via XLR in Dante‑Netzwerke.
- Hohe Audioqualität: Bis 96 kHz/32 Bit, hoher Dynamikbereich > 100 dB, THD < 0,01 %.
- Flexible Pegelsteuerung: Anpassung des Pegels über Dante-Controller.
- Netzwerkbetrieb: PoE-gespeist, unterstützt AES67, voll Dante‑Domain‑Manager-fähig.
- Einfache Handhabung: Plug & Play, automatische Erkennung ohne Zusatzsoftware.
- Latenzsteuerung: Einstellbar auf 1, 2 oder 5 ms für zeitkritische Anwendungen.
- Zuverlässigkeit: PoE-Stromversorgung über PoE‑Router/Switch, Gigabit empfohlen.
- Langlebigkeit: Gerätegarantie 7 Jahre.
Einbau & Betrieb
- Einbau in Dante-fähige Netzwerkumgebungen mit PoE-Unterstützung
- Verbindung analoger Quellen via XLR-Kabel
- Netzwerkverbindung über Gigabit RJ45-Port
- Konfiguration via Dante Controller (Pegel, Latenz, Kanalrouting)
- Integration in Dante-Domain-Manager möglich
Qualität & Garantie
Hersteller: Josawa Trading Enterprise
Vertrieb: TRIUS Pro-AV (Josawa EU-Lager)
Garantie: 7 Jahre (optional erweiterbar)
